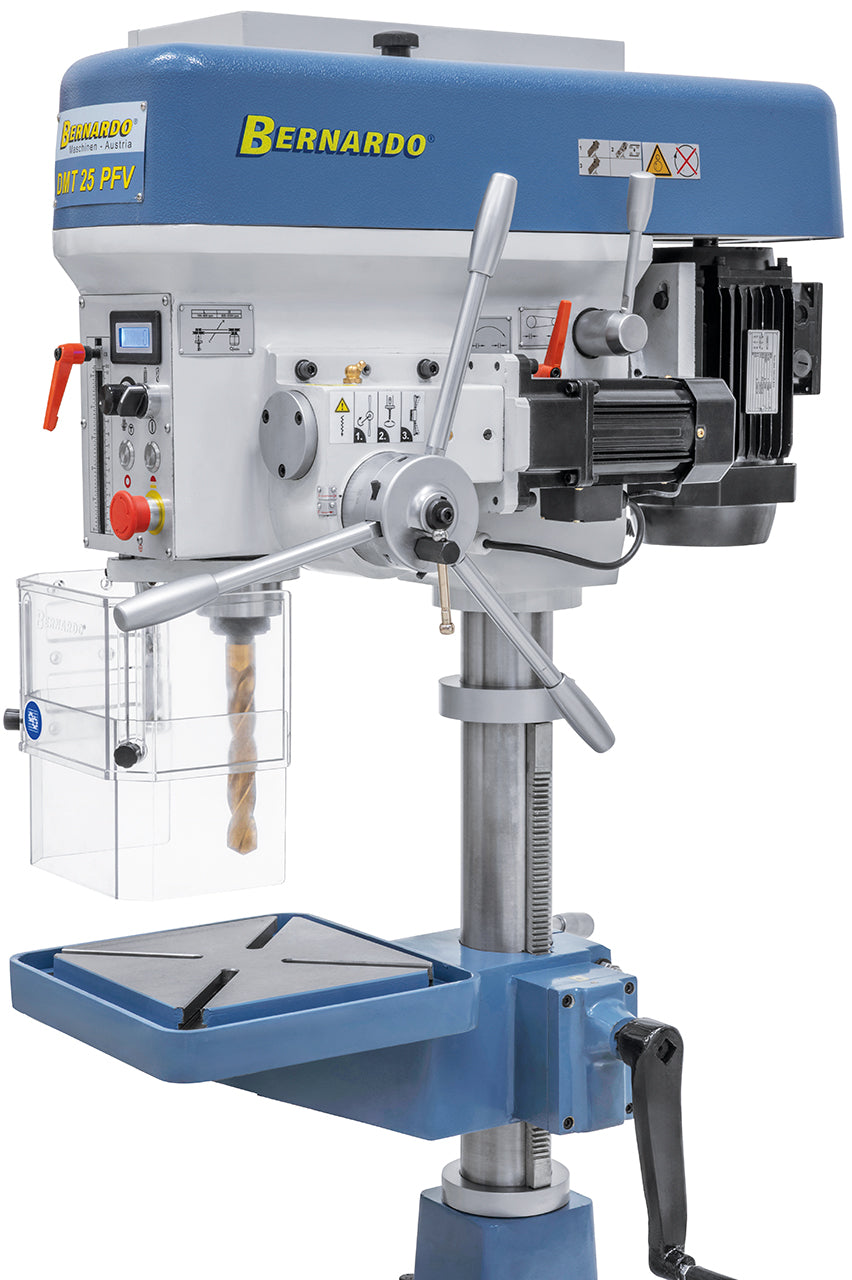

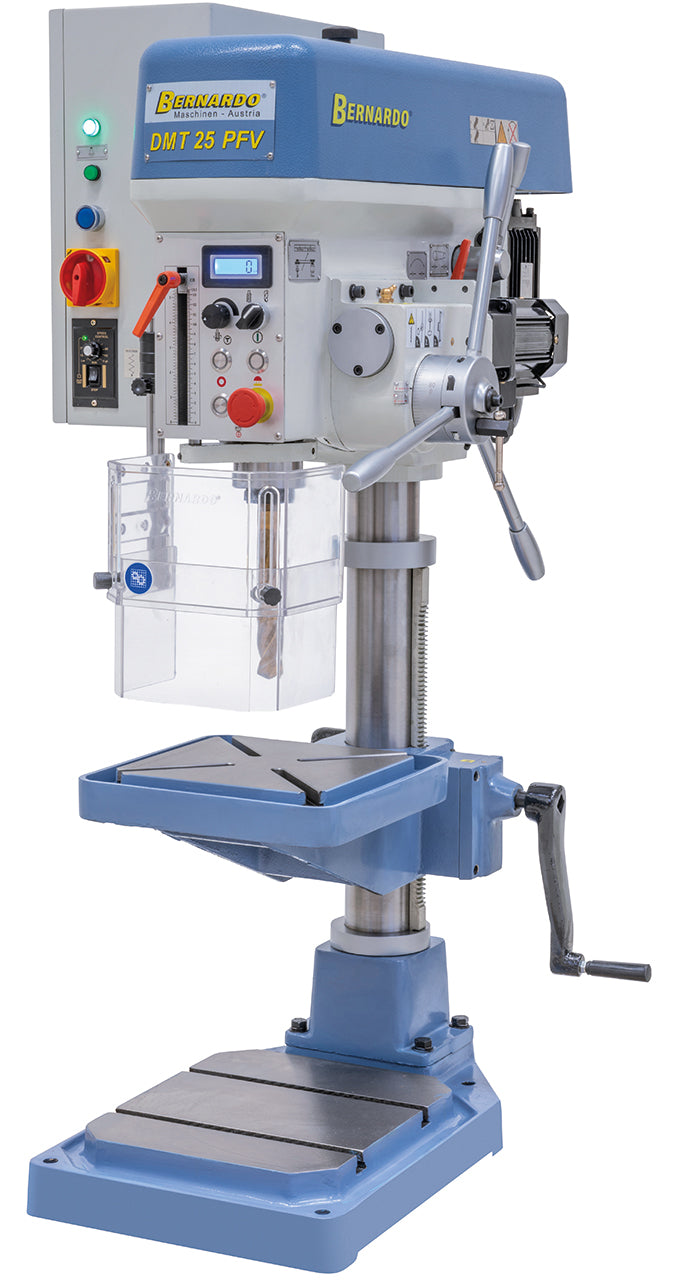

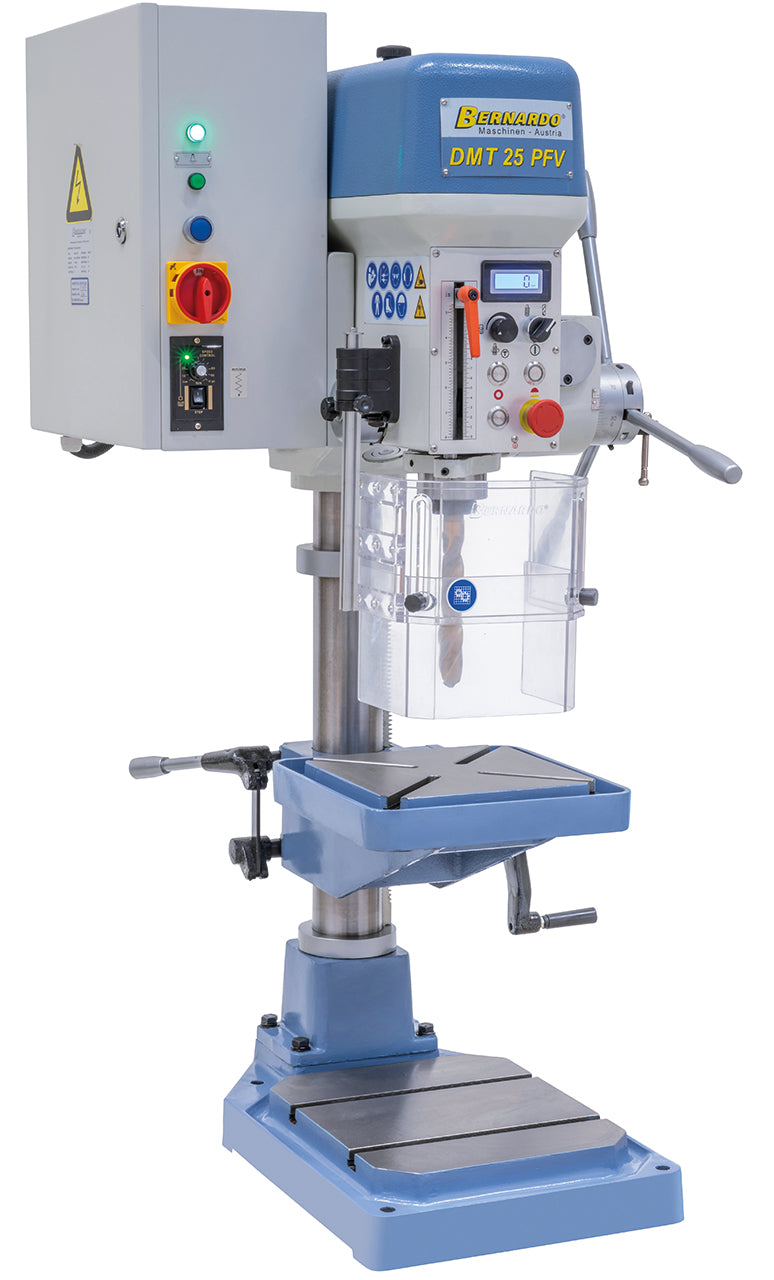

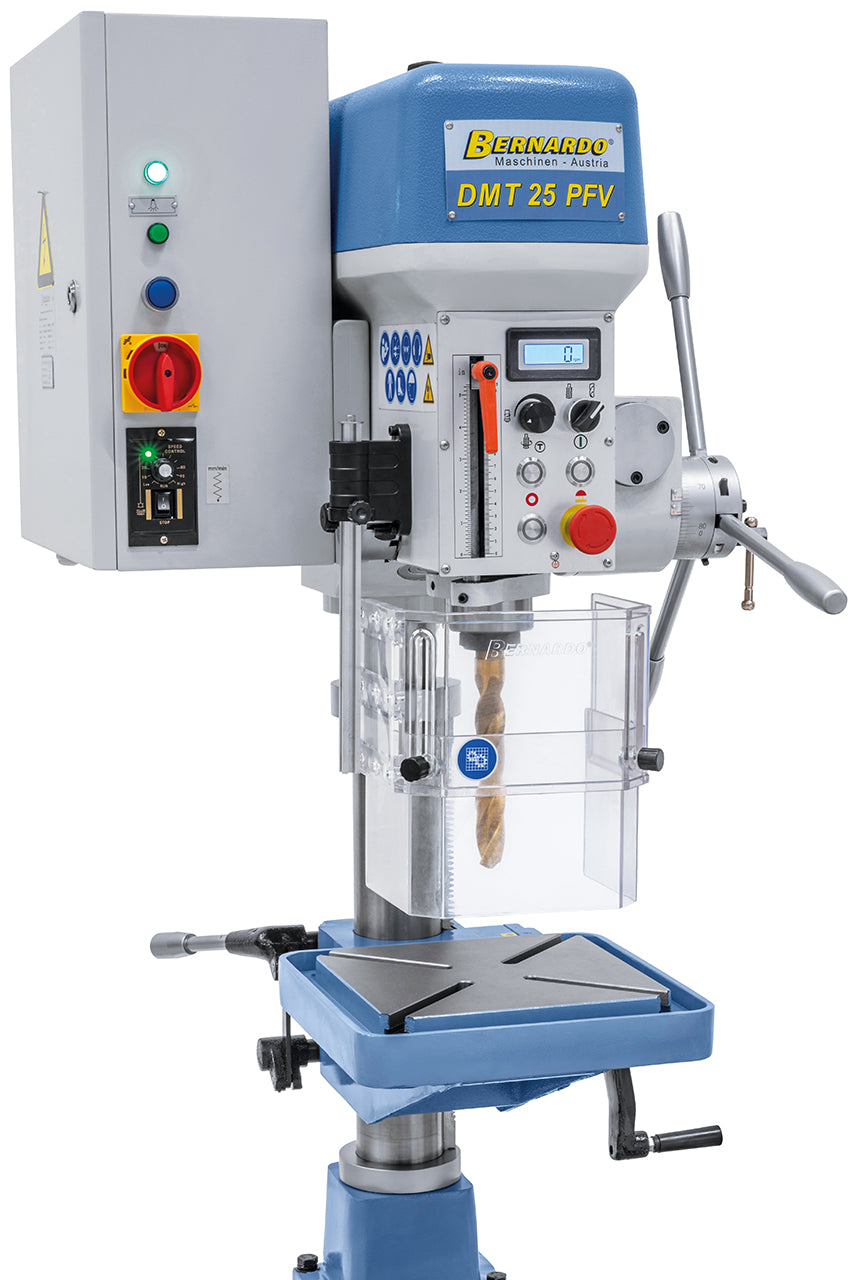

El Bernardo DMT 25 PFV es un taladro de columna de banco para uso profesional, con capacidad de taladrado de 25 mm, roscado hasta M 20, regulación continua de velocidad de 100 a 3.300 rpm y avance automático del husillo de serie. Bernardo es una marca austriaca de máquinas herramienta, distribuida por Krollit, distribuidor oficial de Bernardo desde 2007.
- Capacidad de taladrado máx.: 25 mm
- Roscado máx.: M 20 con inversión automática de giro
- Cono del husillo: MT 3
- Velocidad del husillo continua: 100–620 / 620–3.300 rpm
- Avance automático del husillo: 0–100 mm/min
- Carrera del husillo: 135 mm
- Concentricidad en el husillo: ≤ 0,02 mm
- Potencia del motor: 1,1 kW (S1 100%) / 400 V trifásico
- Mesa de 252 x 252 mm con ranuras en T de 14 mm
- Peso: 206 kg
Quién usa el DMT 25 PFV y para qué
El DMT 25 PFV está pensado para talleres mecánicos y departamentos de mantenimiento que realizan taladrados y roscados repetitivos en acero, fundición y aleaciones ligeras. El avance automático del husillo, regulable de 0 a 100 mm/min, libera al operario durante taladrados profundos en serie y mantiene constante la presión de corte, con ventajas en la duración de las brocas. El dispositivo de roscado con inversión automática permite roscar hasta M 20 directamente en la máquina, sin roscado manual posterior. La regulación continua de la velocidad adapta el corte al material y al diámetro sin mover correas, una ventaja concreta para quien alterna diámetros pequeños a alta velocidad con taladros de 20–25 mm a baja velocidad.
Logística y soporte Krollit
Envío en 5-9 días laborables. Para máquinas de más de 200 kg, entrega a pie de calle con trampilla elevadora incluida. Asistencia técnica disponible durante toda la vida del producto. Recambios originales Bernardo disponibles desde el almacén Krollit, Monteforte Irpino (AV), Italia, tel. +39 0825-1494022.
Para quién es el DMT 25 PFV
| Perfil | Compatibilidad | Motivo |
|---|
| Taller mecánico con taladrados en serie | Adecuado | Avance automático 0–100 mm/min y tope de profundidad regulable para ciclos repetitivos |
| Departamento de mantenimiento industrial | Adecuado | Roscado M 20 con inversión automática y motor de 1,1 kW en servicio continuo S1 |
| Calderería metálica ligera | Adecuado | Capacidad de 25 mm en acero y mesa con ranuras en T de 14 mm para fijar las piezas |
| Aficionado con taller doméstico | No indicado | Alimentación trifásica de 400 V y peso de 206 kg superan las necesidades y las instalaciones típicas de un uso aficionado |
No indicado para: talleres con alimentación exclusivamente monofásica de 230 V, ya que el motor requiere red trifásica de 400 V, ni para trabajos de fresado, al no estar el husillo preparado para cargas radiales.
Capacidad de trabajo
| Capacidad de taladrado máx. | 25 mm |
| Roscado máx. | M 20 |
| Carrera del husillo | 135 mm |
| Avance del husillo | 0–100 mm/min |
| Tope de profundidad | Regulable |
Husillo y velocidad
| Cono del husillo | MT 3 |
| Velocidad del husillo, continua | 100–620 / 620–3.300 rpm |
| Concentricidad medida en el husillo | ≤ 0,02 mm |
| Indicación digital de velocidad | De serie |
Mesa y dimensiones
| Distancia husillo-columna | 240 mm |
| Distancia máx. husillo-mesa | 355 mm |
| Distancia husillo-base | 670 mm |
| Diámetro de la columna | 85 mm |

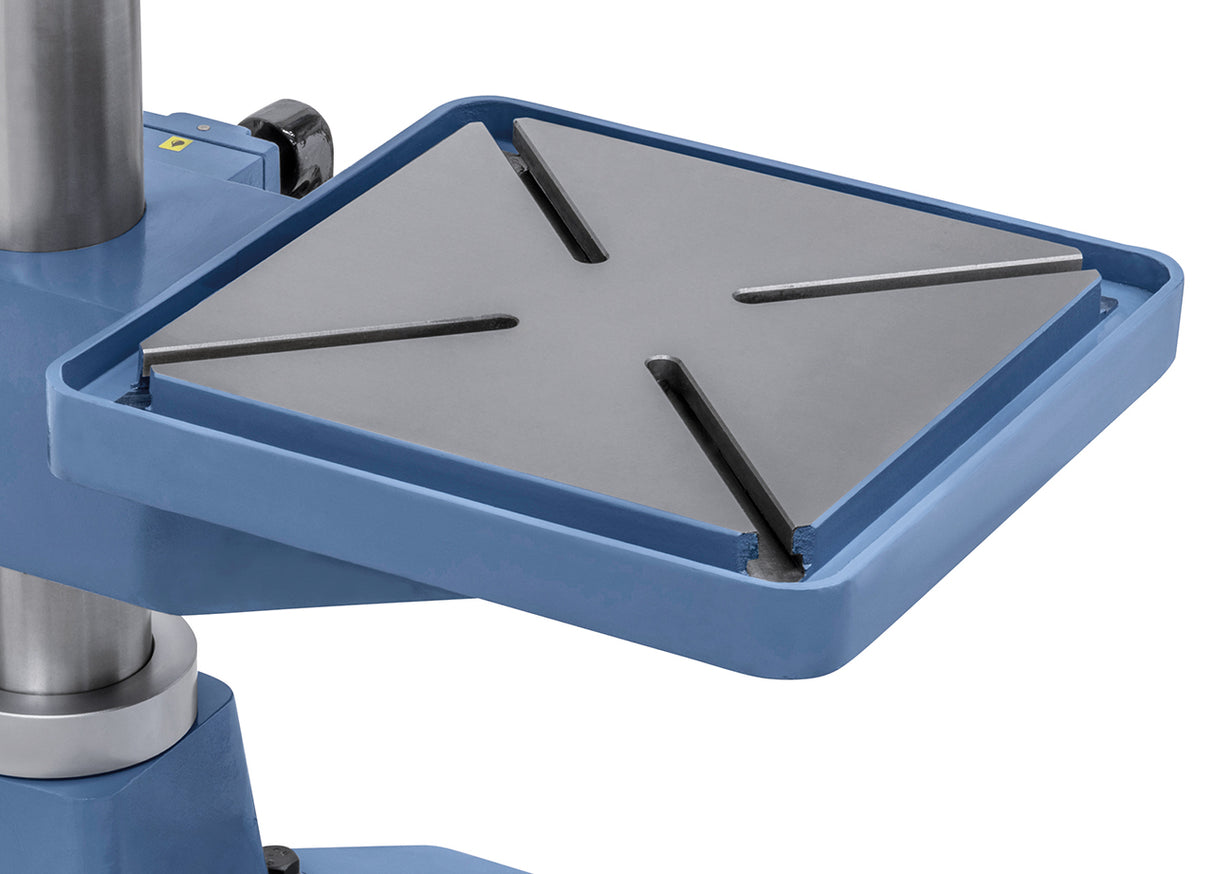

| Dimensiones de la mesa / ranuras en T | 252 x 252 mm / 14 mm |
| Superficie de trabajo de la base | 365 x 305 mm |
| Dimensiones de la máquina (An x P x Al) | 600 x 840 x 1.280 mm |
| Peso aprox. | 206 kg |

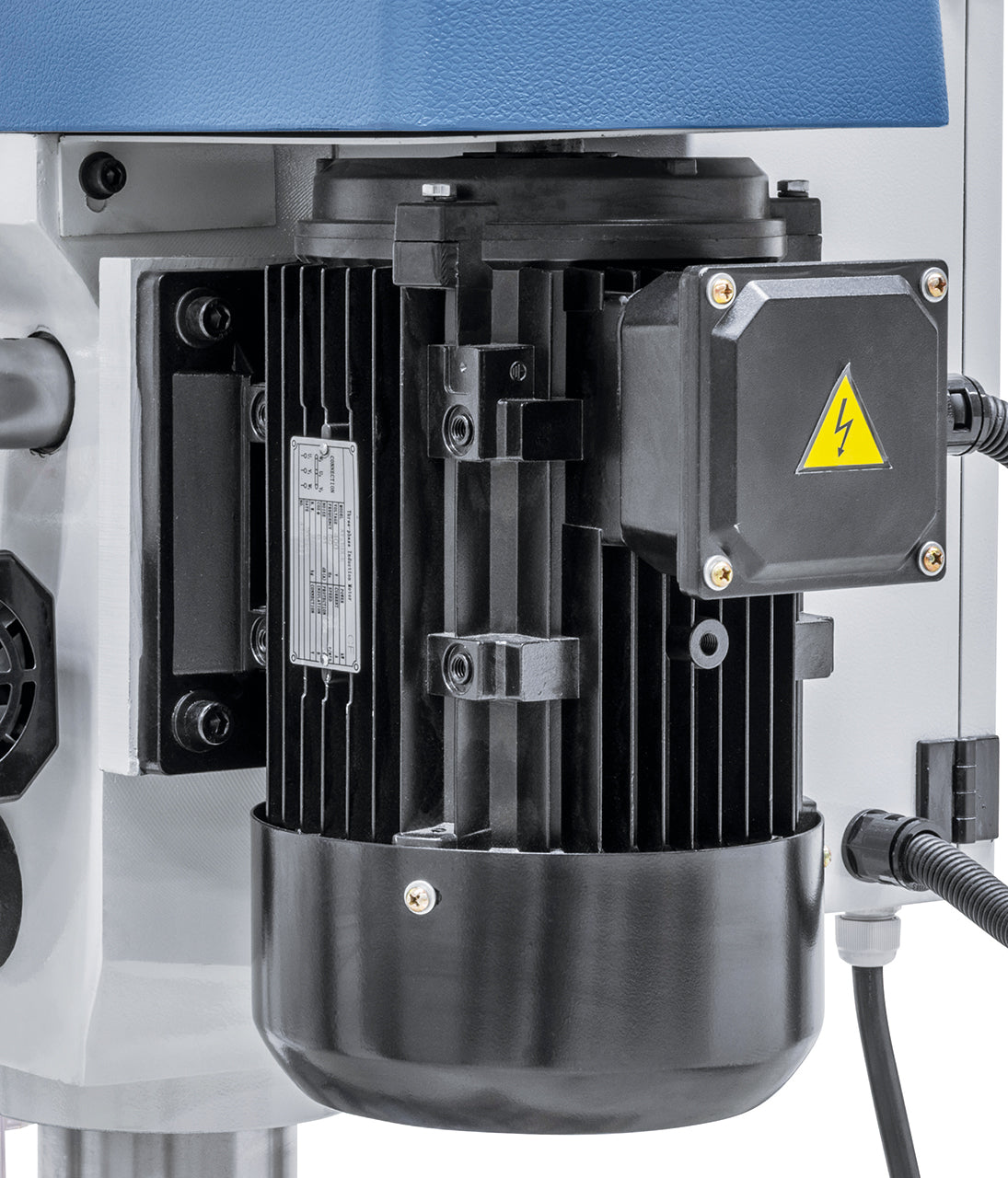

Motor y alimentación
| Potencia entregada S1 100% | 1,1 kW / 400 V |
| Potencia absorbida S6 40% | 1,5 kW / 400 V |
Equipamiento estándar
- Portabrocas 5-20 mm / B 22
- Eje portabrocas MT 3 / B 22
- Indicación digital de velocidad
- Avance automático del husillo
- Casquillo de reducción cono morse MT 3 / MT 2
- Dispositivo de roscado
- Lámpara LED de la máquina

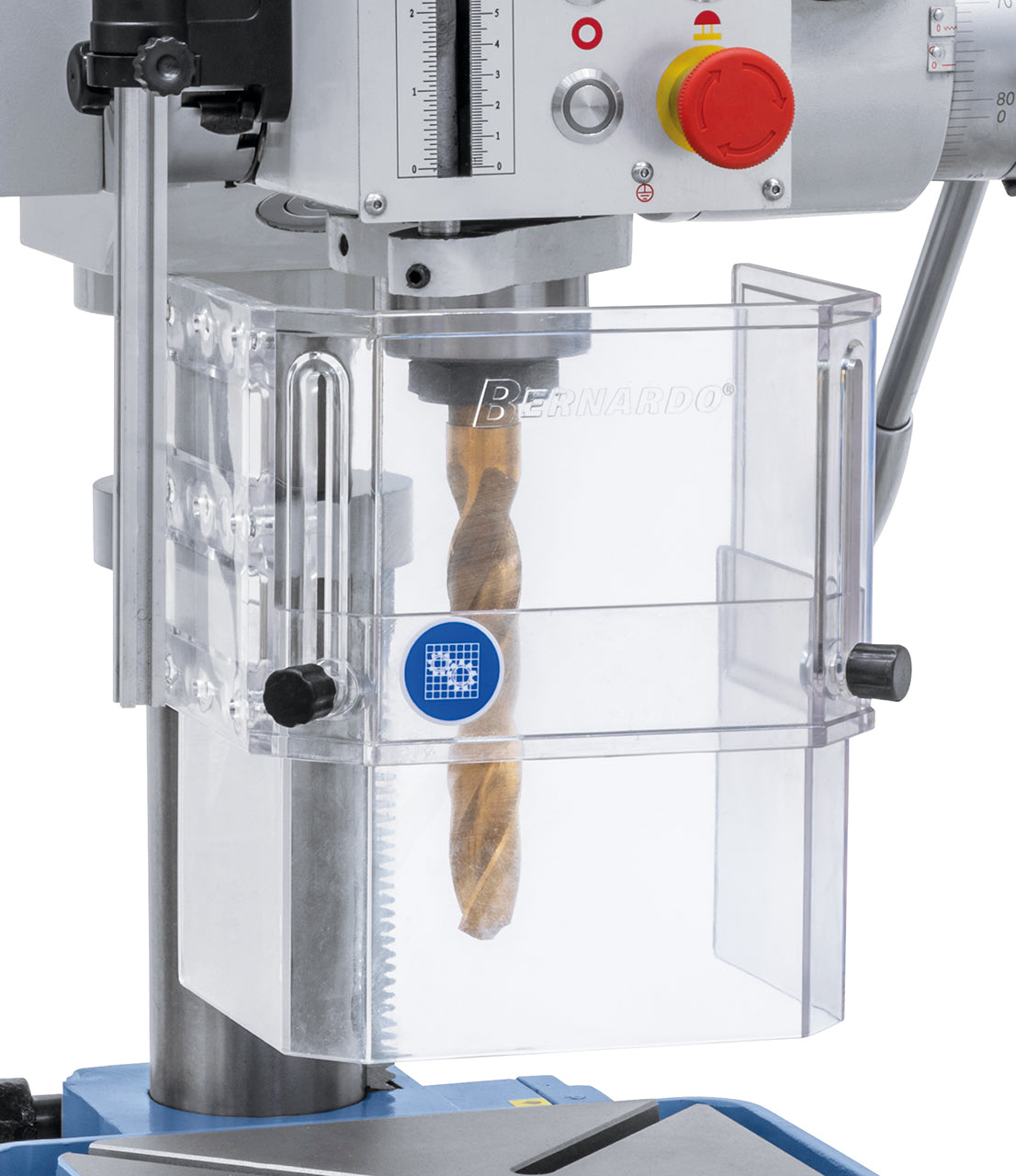

- Protección regulable en altura conforme a normas CE
Preguntas frecuentes
¿El Bernardo DMT 25 PFV funciona con alimentación monofásica de 230 V?
No, el motor requiere alimentación trifásica de 400 V. La potencia entregada es de 1,1 kW en servicio continuo S1 100% y de 1,5 kW absorbidos en servicio S6 40%. Antes de la compra conviene verificar la disponibilidad de una línea trifásica en el taller; para necesidades monofásicas, contactar con Krollit para valorar modelos alternativos de la gama Bernardo.
¿Cómo funciona el roscado en el DMT 25 PFV?
El dispositivo de roscado está incluido de serie y permite roscar hasta M 20. La inversión automática del sentido de giro extrae el macho del agujero al final de la carrera, sin intervención manual. Combinado con el tope de profundidad regulable, el sistema permite roscados repetibles incluso en agujeros ciegos.

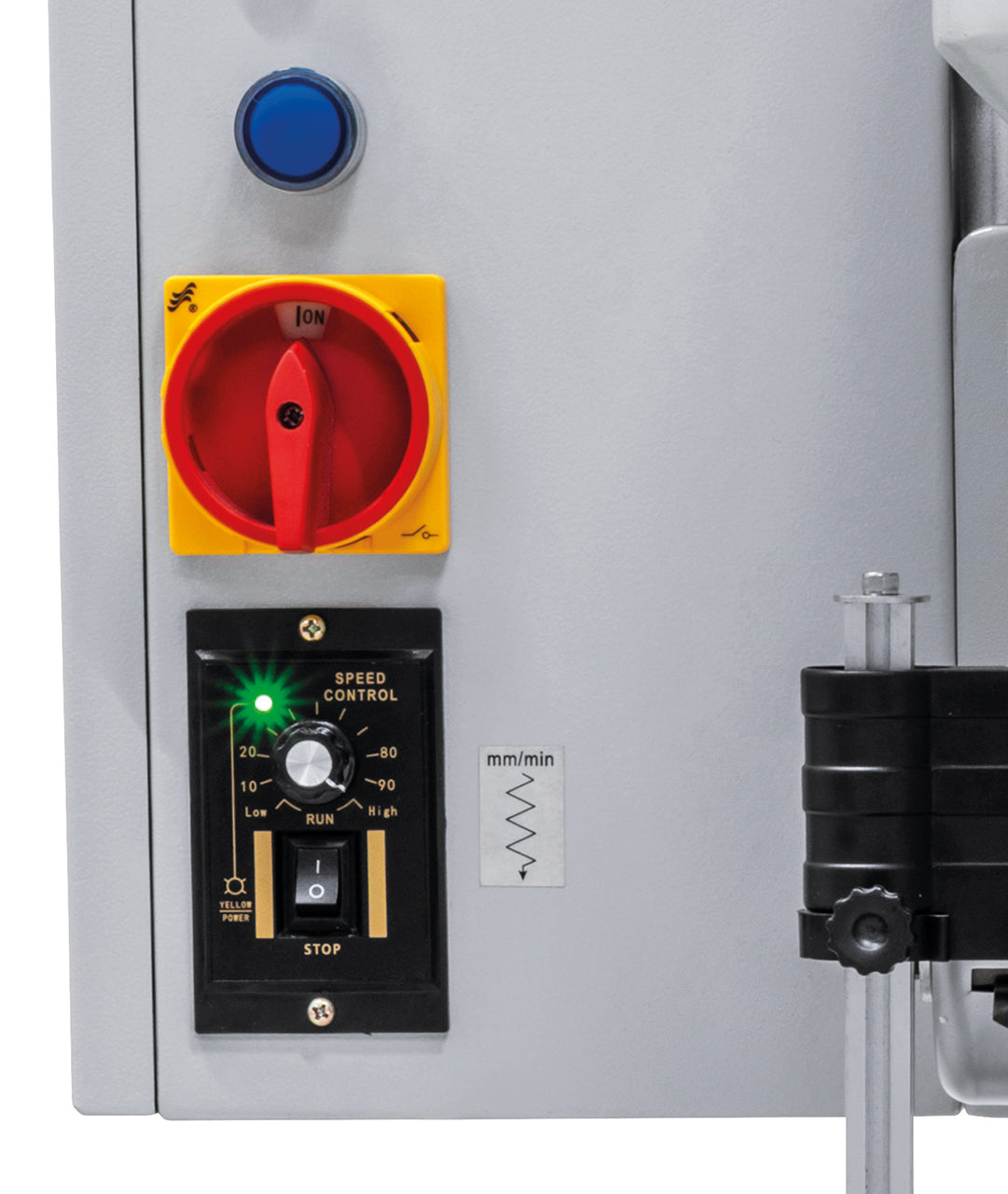

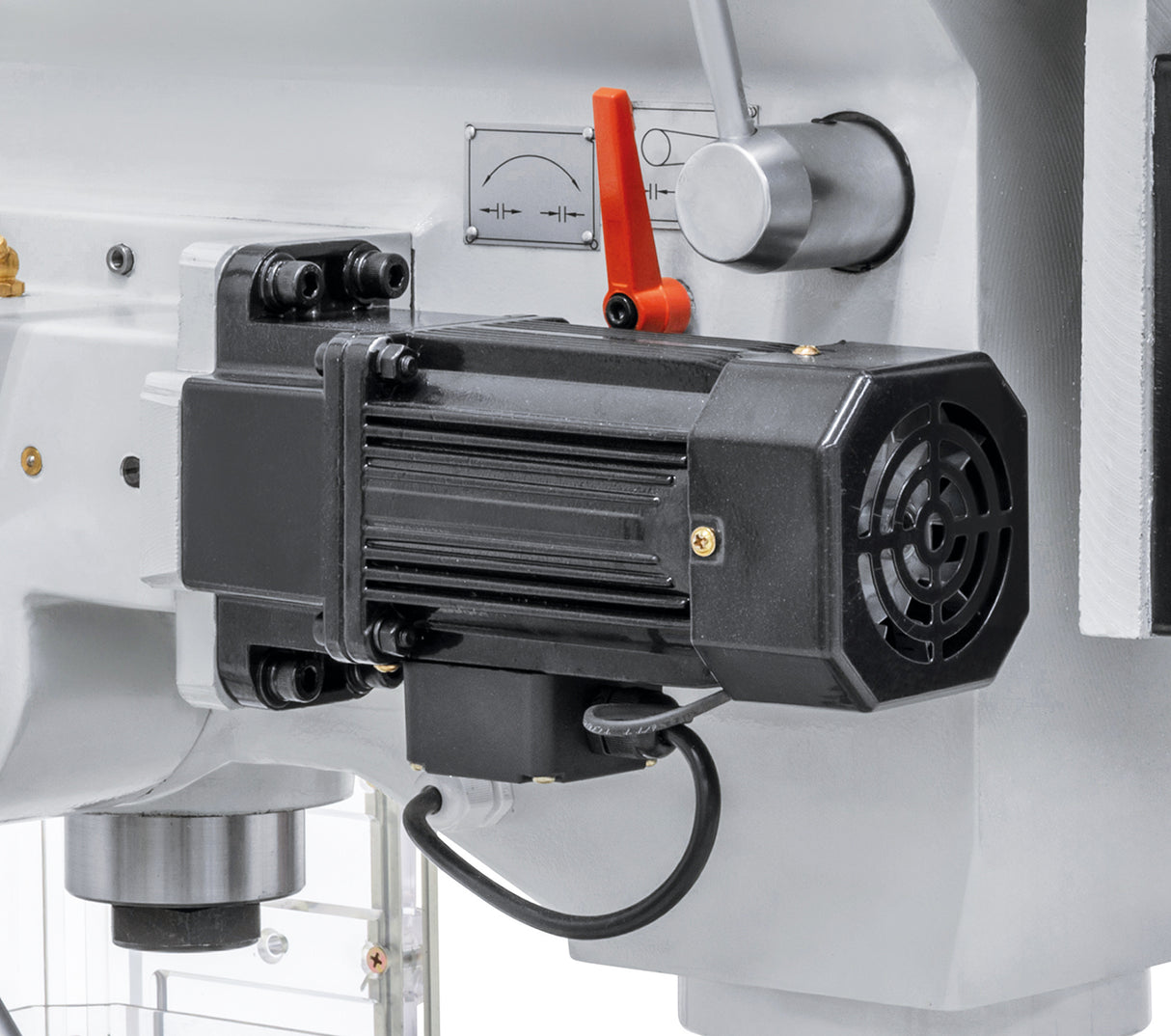

¿Para qué sirve el avance automático del husillo?
El avance automático, regulable de 0 a 100 mm/min, empuja el husillo en la pieza a velocidad constante sin acción manual sobre las palancas. El resultado es una presión de corte uniforme, útil en taladrados profundos de 20-25 mm y en trabajos en serie, con menor desgaste de las brocas y mayor repetibilidad del acabado del agujero.
¿Qué precisión ofrece el husillo del DMT 25 PFV?
La concentricidad medida en el husillo es igual o inferior a 0,02 mm. Este valor permite taladrados de precisión y roscados sin ovalización del agujero, un requisito determinante en mecanizados con tolerancias estrechas y en el uso de brocas de pequeño diámetro a alta velocidad.

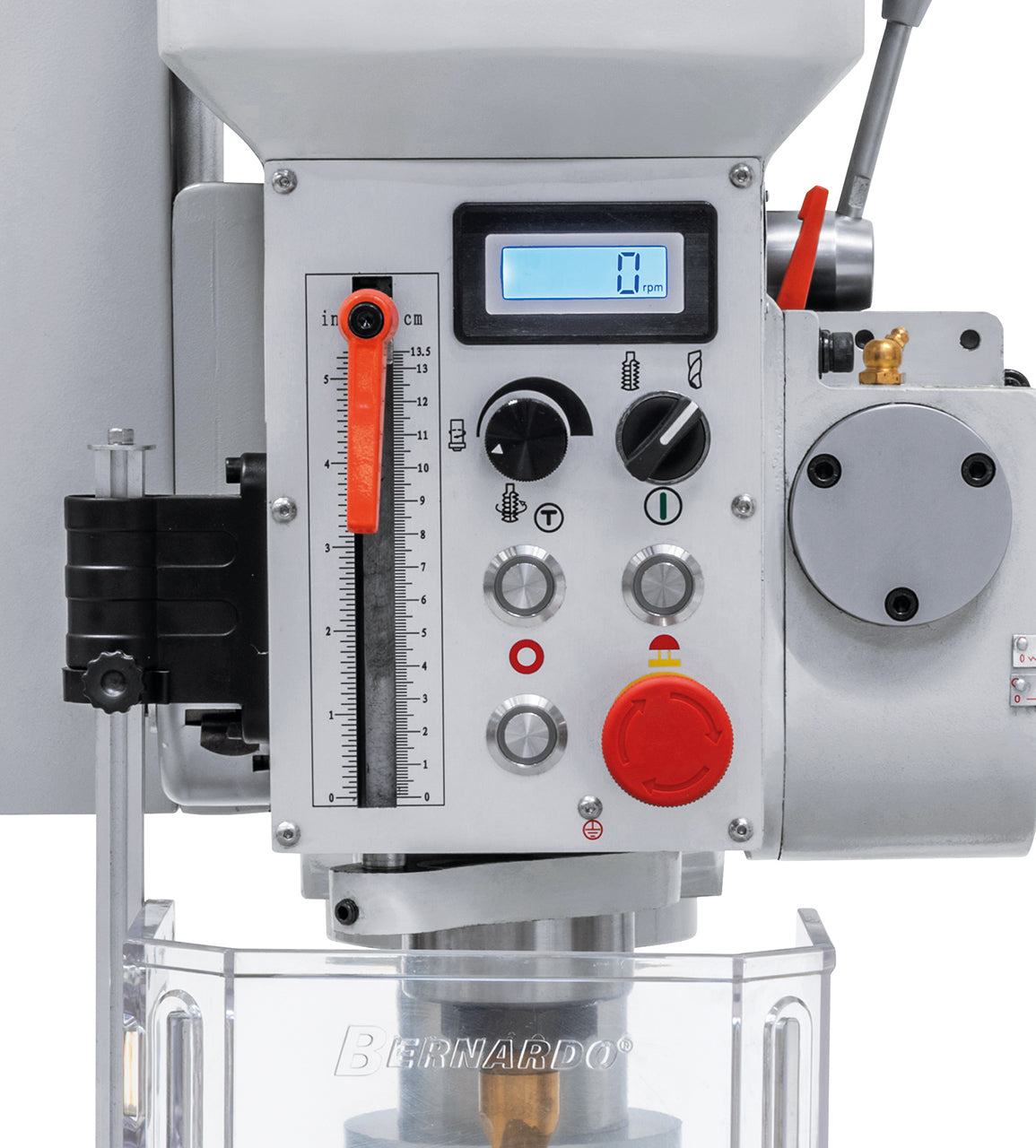

¿Cómo se regula la velocidad de giro?
La velocidad es de variación continua en dos gamas, 100–620 rpm y 620–3.300 rpm, con indicación digital de serie. No es necesario mover correas entre poleas: la regulación es continua, adaptando la velocidad de corte al diámetro de la broca y al material, desde pequeños agujeros en aluminio hasta taladros de 25 mm en acero.
¿Qué brocas y accesorios se montan en el DMT 25 PFV?

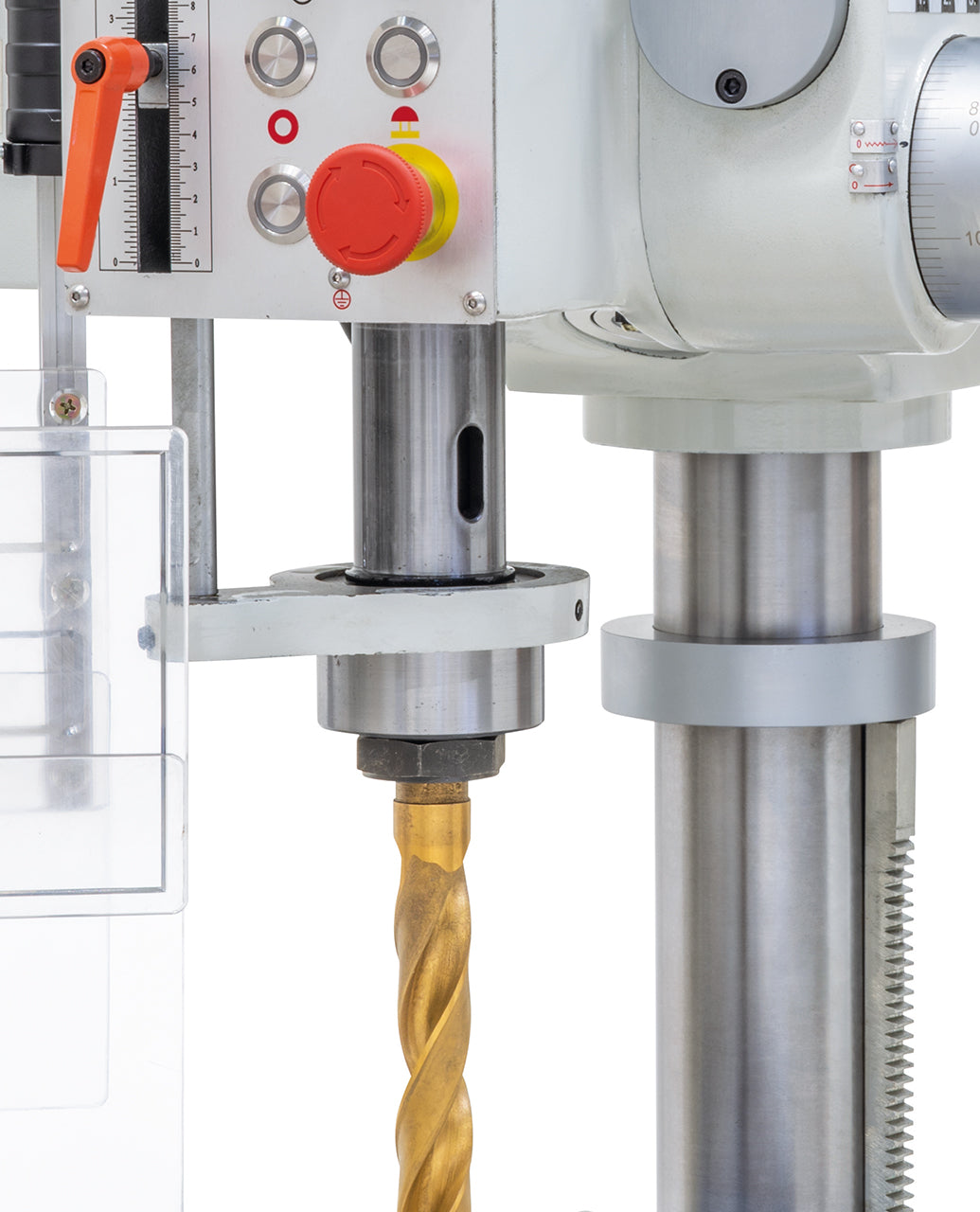

La máquina monta un cono morse MT 3 y se suministra con portabrocas 5-20 mm con acoplamiento B 22, eje portabrocas MT 3 / B 22 y casquillo de reducción MT 3 / MT 2. Por tanto, es posible usar tanto brocas de mango cilíndrico en el portabrocas como brocas y herramientas de cono morse MT 3 o MT 2 montadas directamente en la nariz del husillo.
¿Cómo se realiza la entrega de una máquina de 206 kg?
Krollit envía desde el almacén de Monteforte Irpino (AV), Italia, en 5-9 días laborables. Al superar los 200 kg, la entrega se realiza a pie de calle con trampilla elevadora incluida. Para la puesta en marcha es necesario prever un banco o bancada adecuados al peso y una línea trifásica de 400 V; la asistencia técnica está disponible en el +39 0825-1494022.
