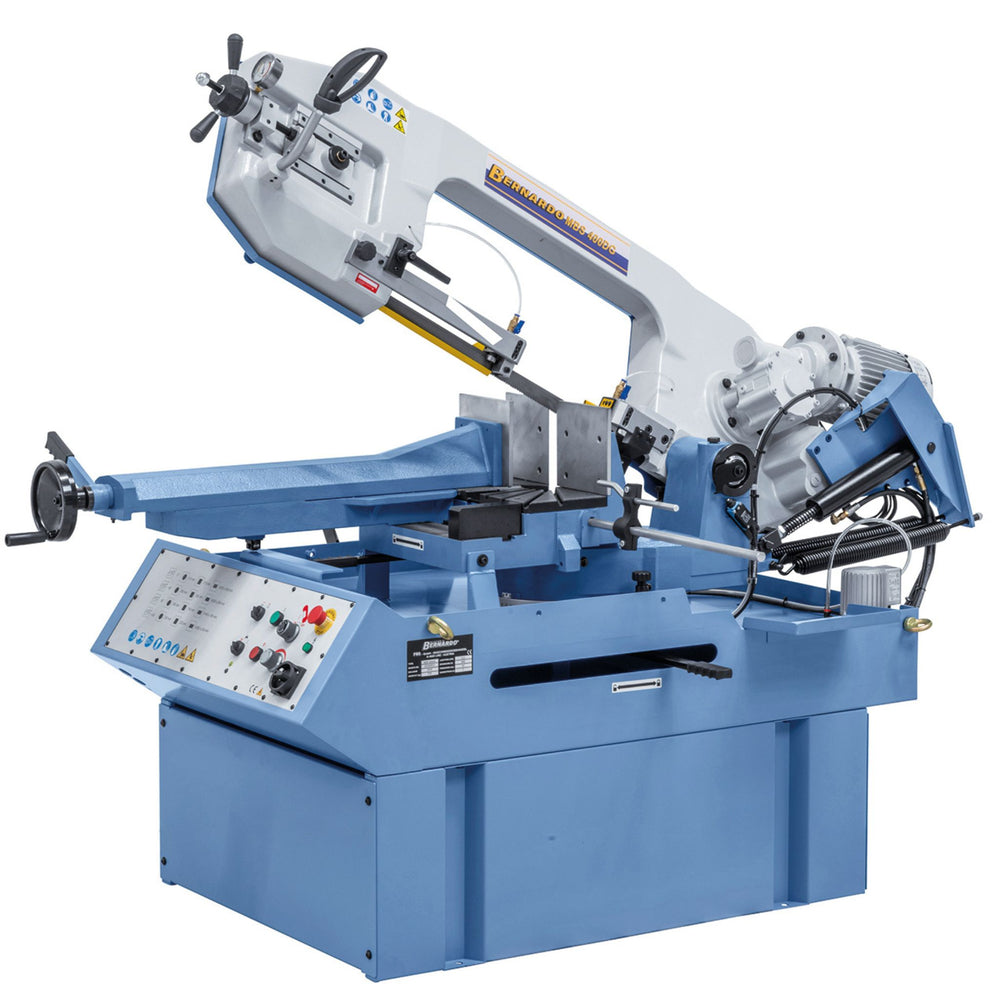

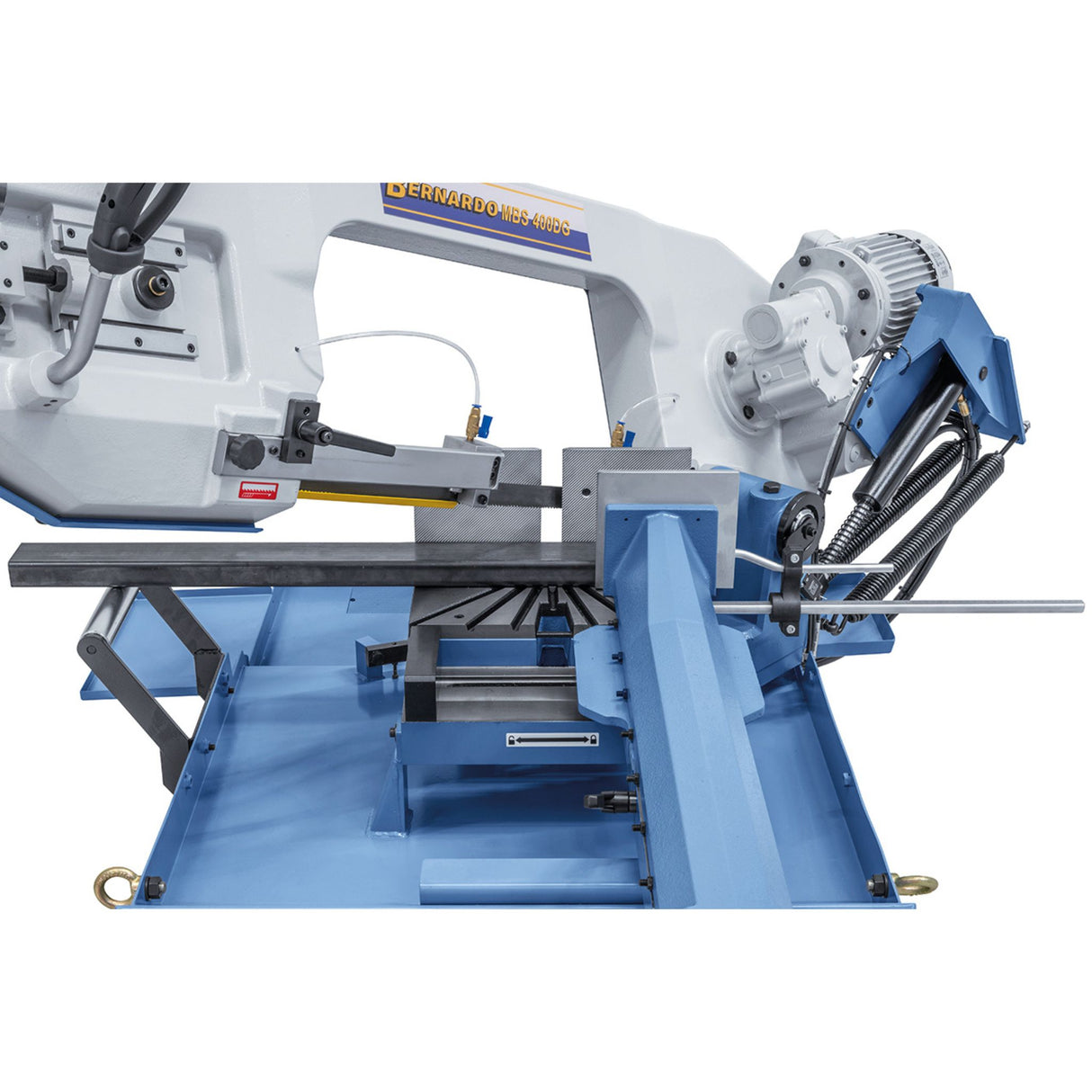

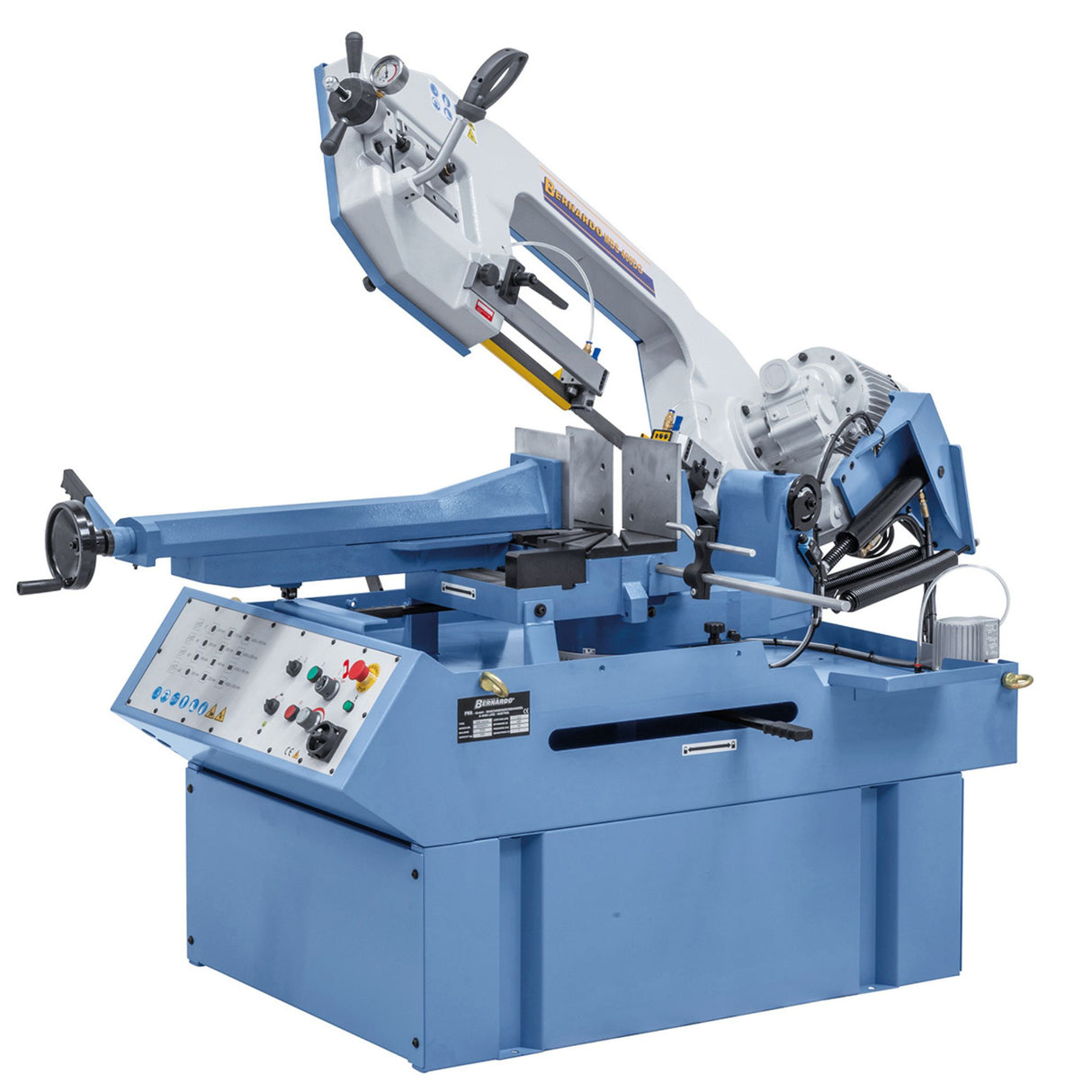

Bernardo MBS 400 DG es una sierra de cinta horizontal de doble inglete para uso profesional, con arco orientable para cortes a inglete de -45° a +60°, capacidad de corte Ø 315 mm a 90°, motor de 2,2 kW (S1) y alimentación 400 V trifásica. Arco de fundición esferoidal sin torsión, cilindro hidráulico para descenso controlado y bomba de refrigeración integrada. Fabricada en Austria. Distribuida en Italia por Krollit, distribuidor oficial Bernardo desde 2007.
- Orientación del arco: de -45° (izquierda) a +60° (derecha)
- Capacidad de corte redondo 90°: Ø 315 mm
- Capacidad de corte plano 90°: 400 x 250 mm
- Cinta: 3.460 x 34 x 1,1 mm
- Velocidades de corte: 35 / 70 m/min
- Potencia motor S1 (continua 100%): 2,2 kW
- Potencia motor S6 (intermitente 40%): 3,0 kW
- Alimentación: 400 V trifásica
- Bomba de refrigerante: 100 W
- Cilindro hidráulico regulable para descenso
- Peso: aprox. 550 kg
Quién usa la Bernardo MBS 400 DG y para qué
Una máquina pensada para calderería, talleres de construcción mecánica y carpinterías metálicas que cortan perfiles, tubos y materiales macizos en acero, inoxidable y acero de herramientas. El arco orientable de -45° a +60° permite cortes a doble inglete sin reorientar la pieza: se gira el arco, la cinta es la misma. Las dos velocidades de corte (70 m/min para acero dulce, 35 m/min para acero duro e inoxidable) y la bomba de refrigeración integrada protegen la cinta en cortes largos. El cilindro hidráulico regulable controla la presión de apoyo para un contacto uniforme.
Logística y soporte Krollit
Envío 5–9 días laborables (7 días para las regiones del sur). Para máquinas de más de 200 kg, entrega a planta baja con plataforma hidráulica incluida. Asistencia técnica en italiano disponible durante toda la vida del producto en el +39 0825-1494022. Recambios originales Bernardo disponibles desde el almacén Krollit, Monteforte Irpino (AV).
Para quién es la Bernardo MBS 400 DG
| Perfil | Idoneidad | Motivo |
|---|
| Calderería | Adecuado | Cortes a inglete -45°/+60° en perfiles sin reorientar la pieza |
| Construcción mecánica | Adecuado | Capacidad Ø 315 mm y dos velocidades para acero, inoxidable y acero de herramientas |
| Carpintería metálica y corte en serie | Adecuado | Mordaza de desenganche rápido y descenso hidráulico para cortes repetidos |
| Aficionado con red monofásica | No indicado | Alimentación 400 V trifásica, no conectable a 230 V monofásica |
No indicado para: usuarios sin alimentación trifásica 400 V y sin el espacio para una máquina de unos 550 kg, y para cortar materiales muy duros más allá de las capacidades indicadas sin una cinta dedicada.
Especificaciones técnicas
Capacidad de corte
| Corte redondo/cuadrado 90° | Ø 315 mm / 270 x 270 mm |
| Corte plano 90° | 400 x 250 mm |
| Corte redondo/cuadrado 45° derecha | Ø 280 mm / 280 x 280 mm |
| Corte plano 45° derecha | 300 x 280 mm |
| Corte redondo/cuadrado 45° izquierda | Ø 250 mm / 220 x 220 mm |
| Corte plano 45° izquierda | 280 x 200 mm |
| Corte redondo/cuadrado 60° derecha | Ø 180 mm / 140 x 140 mm |
| Altura de trabajo | 870 mm |
Cinta y velocidad
| Dimensiones de la cinta | 3.460 x 34 x 1,1 mm |
| Velocidades de corte | 35 / 70 m/min |

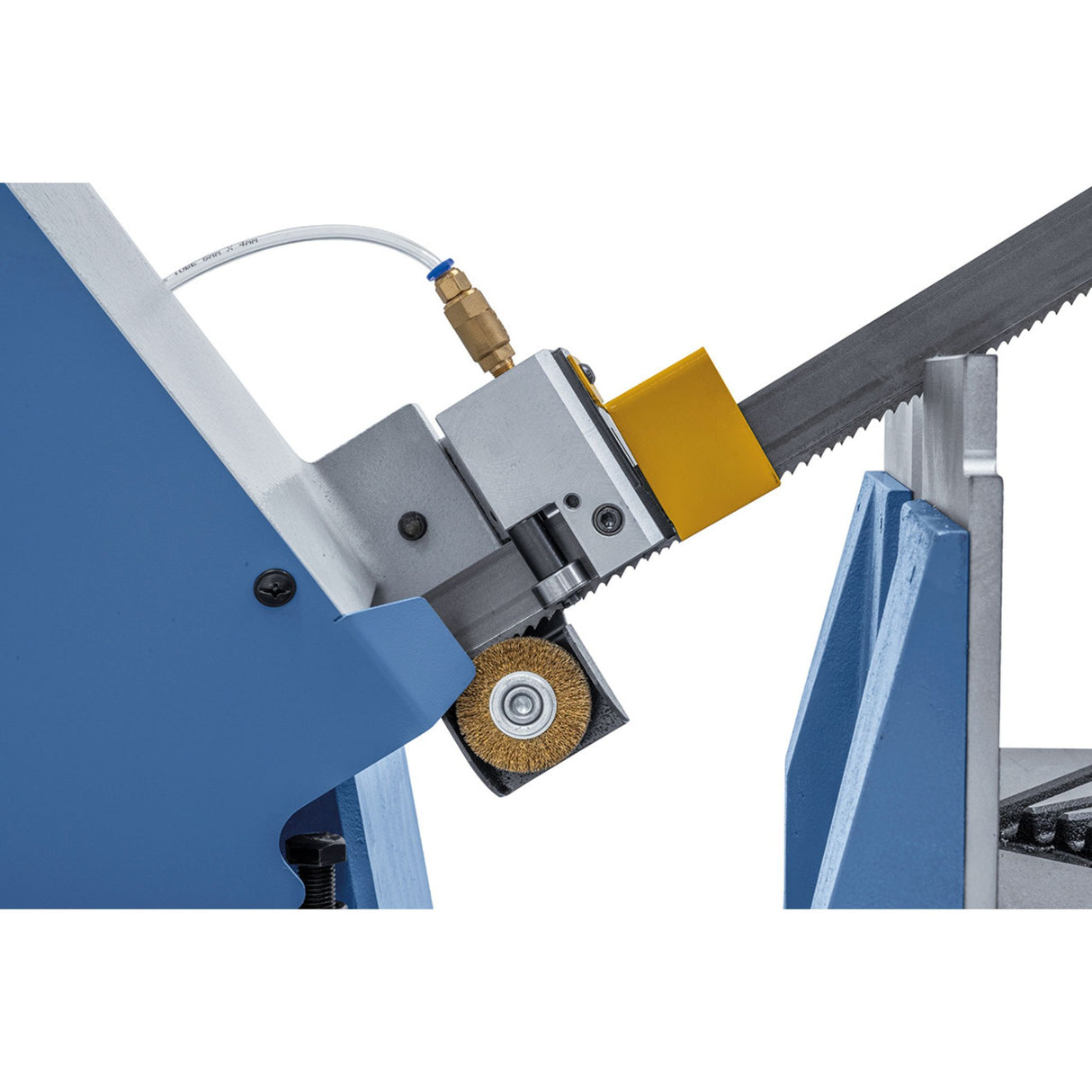

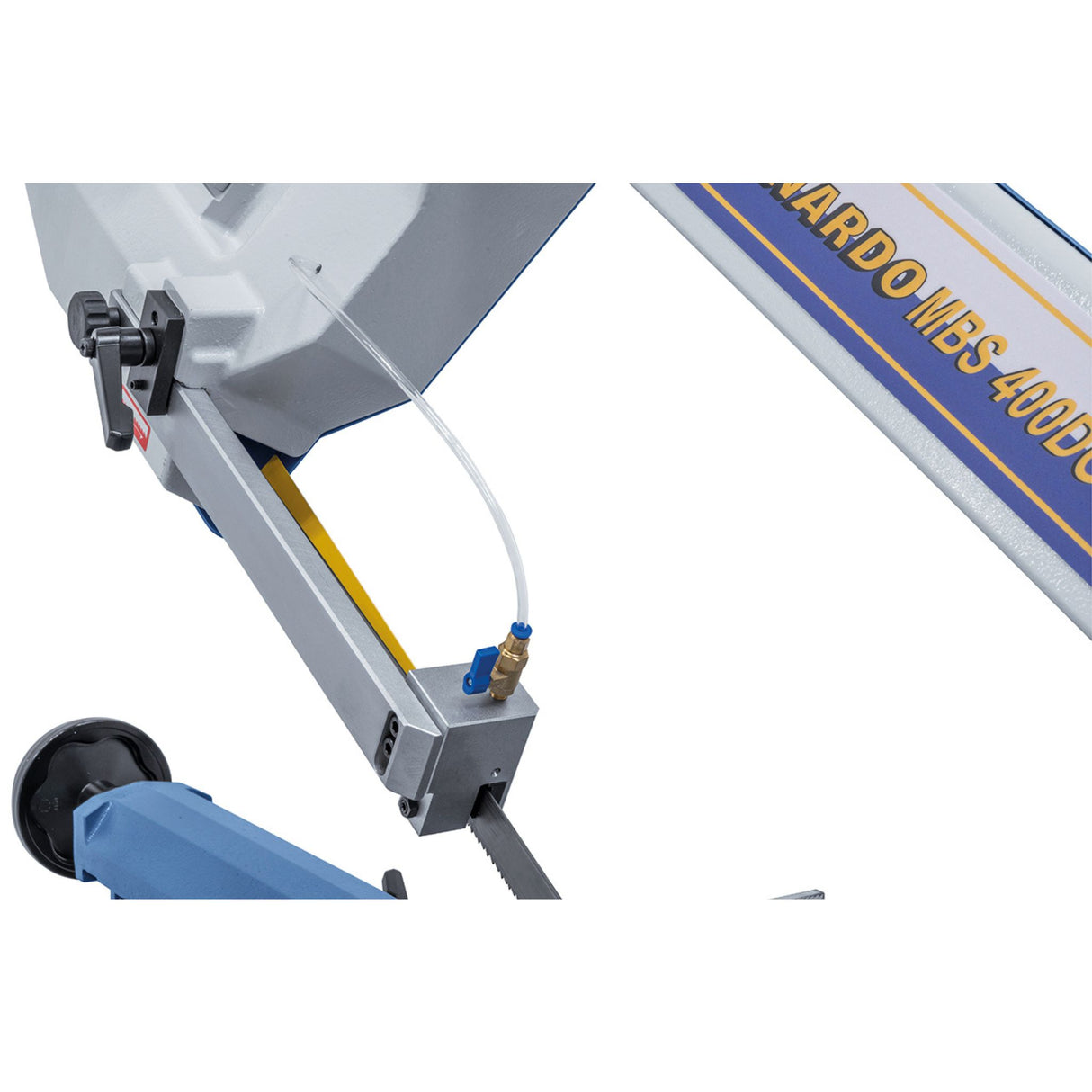

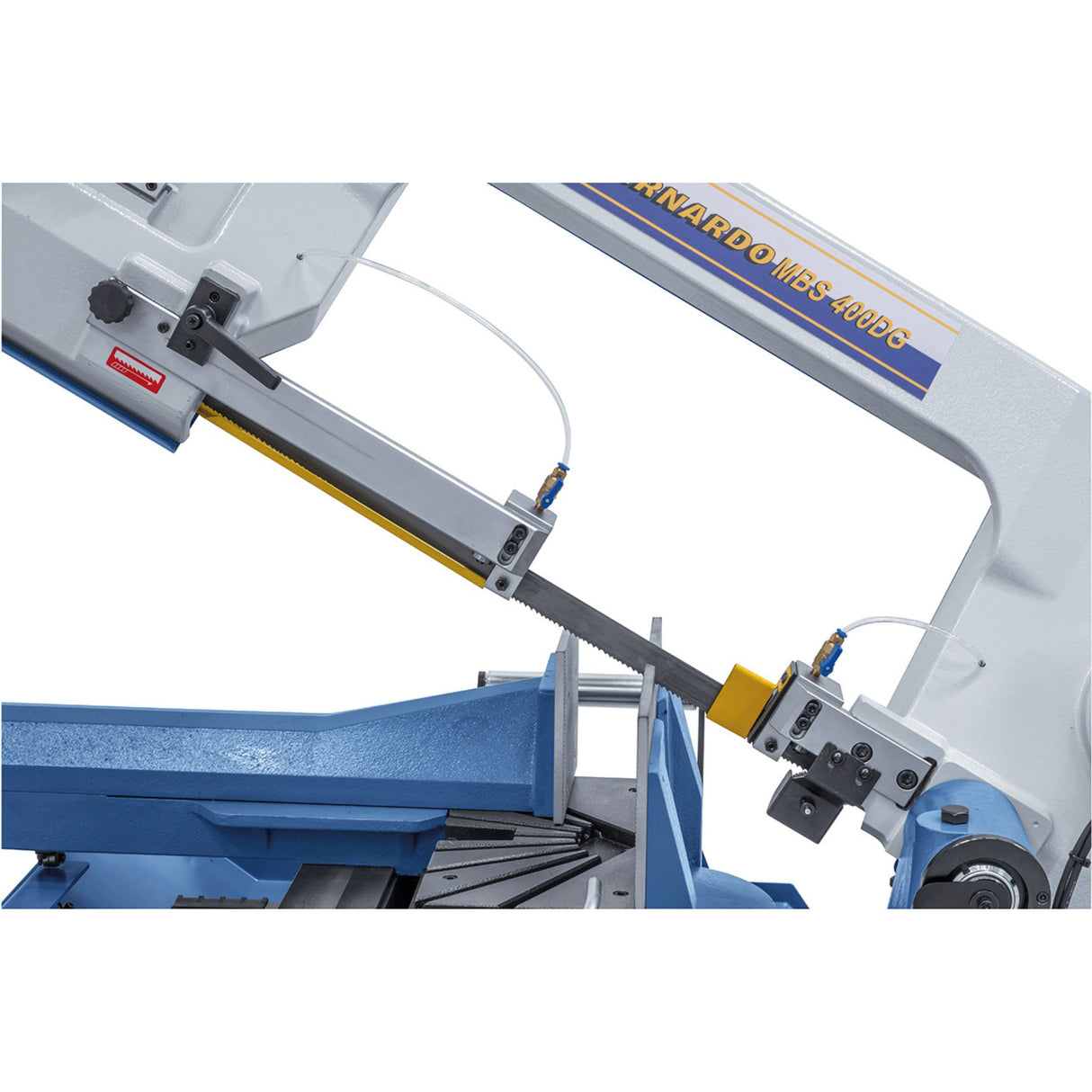

| Guía de cinta | Sistema combinado de rodillos y mordazas con insertos de metal duro |
Arco y sistema de corte

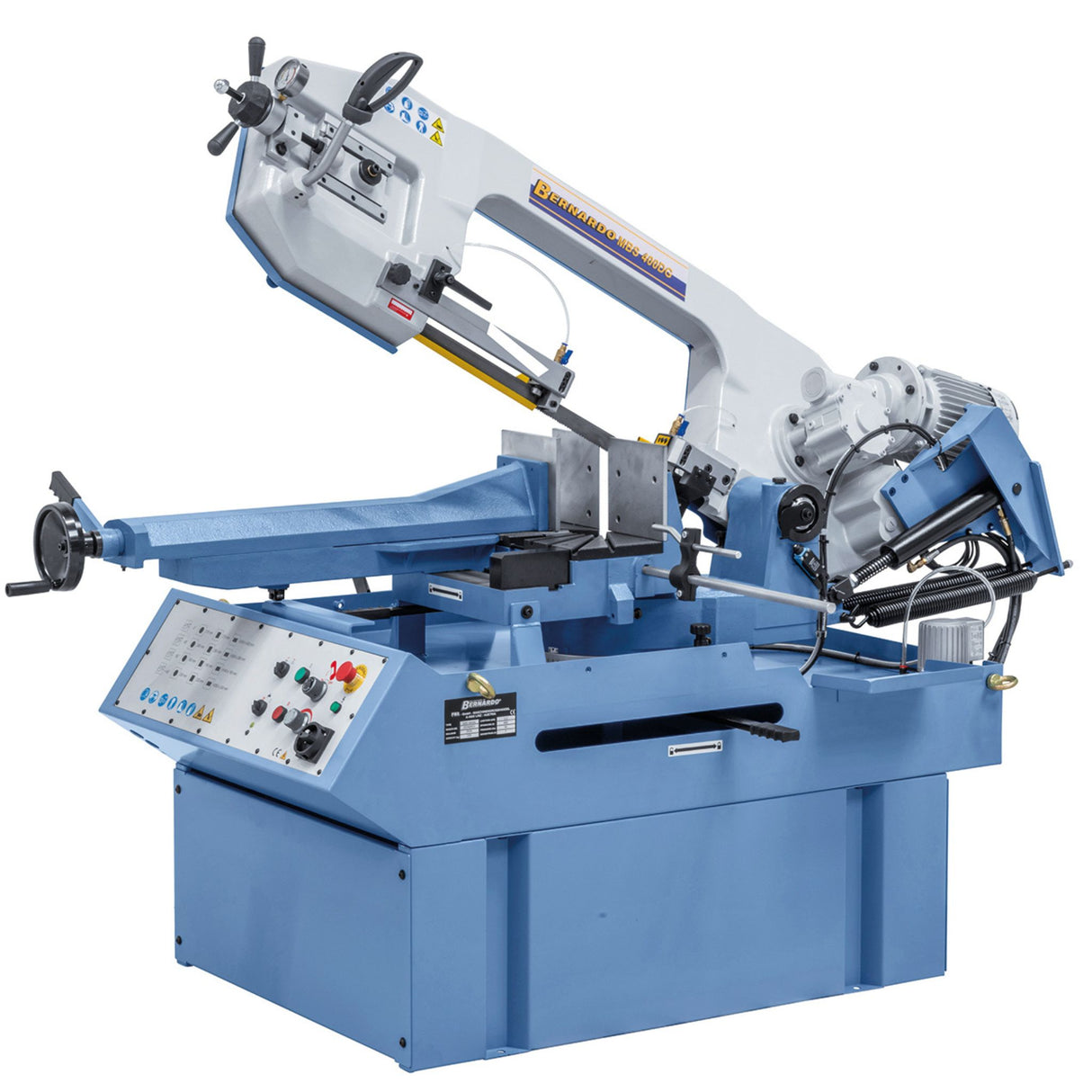

| Orientación del arco | De -45° (izquierda) a +60° (derecha) |
| Material del arco | Fundición esferoidal sin torsión |

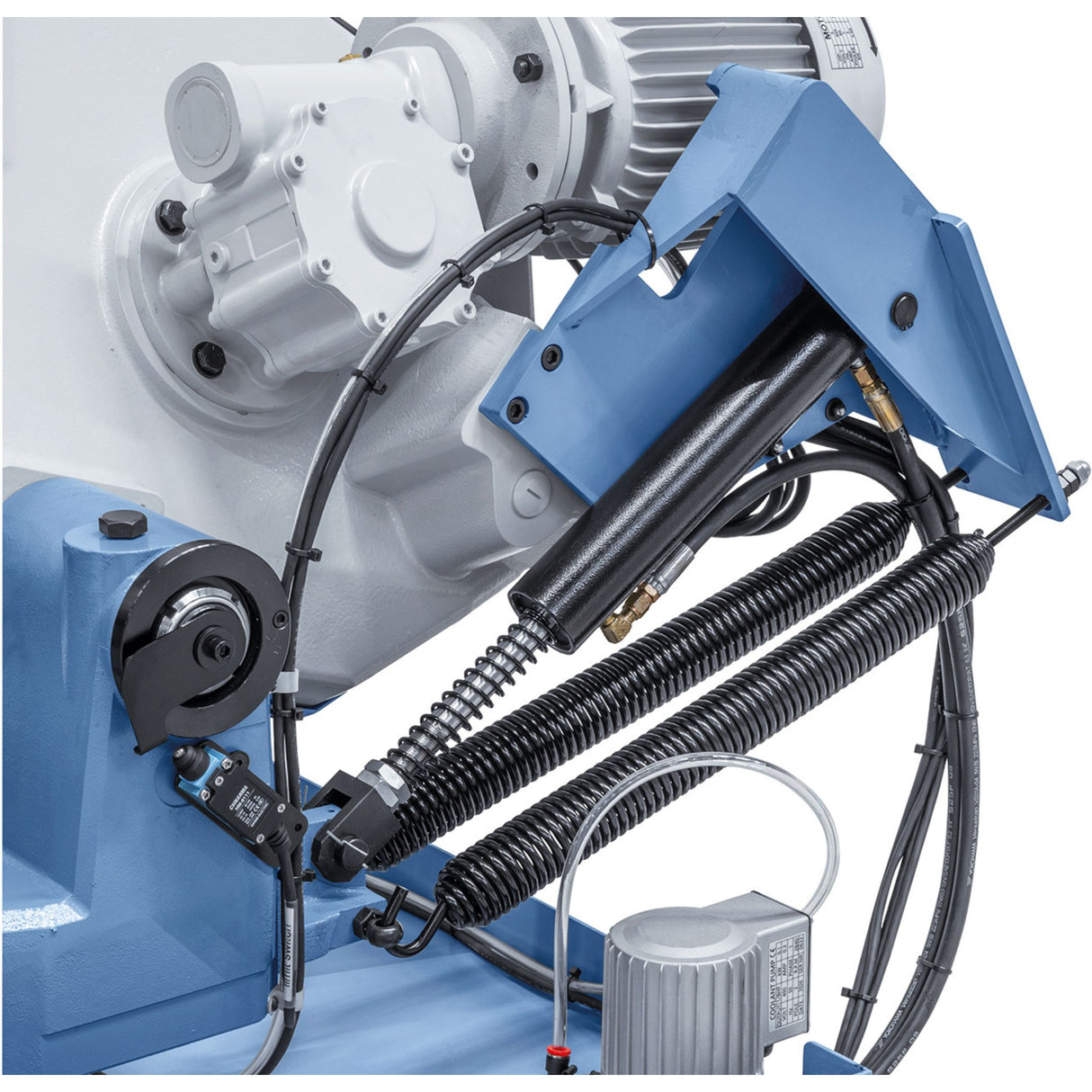

| Cilindro hidráulico | Regulable para descenso controlado |

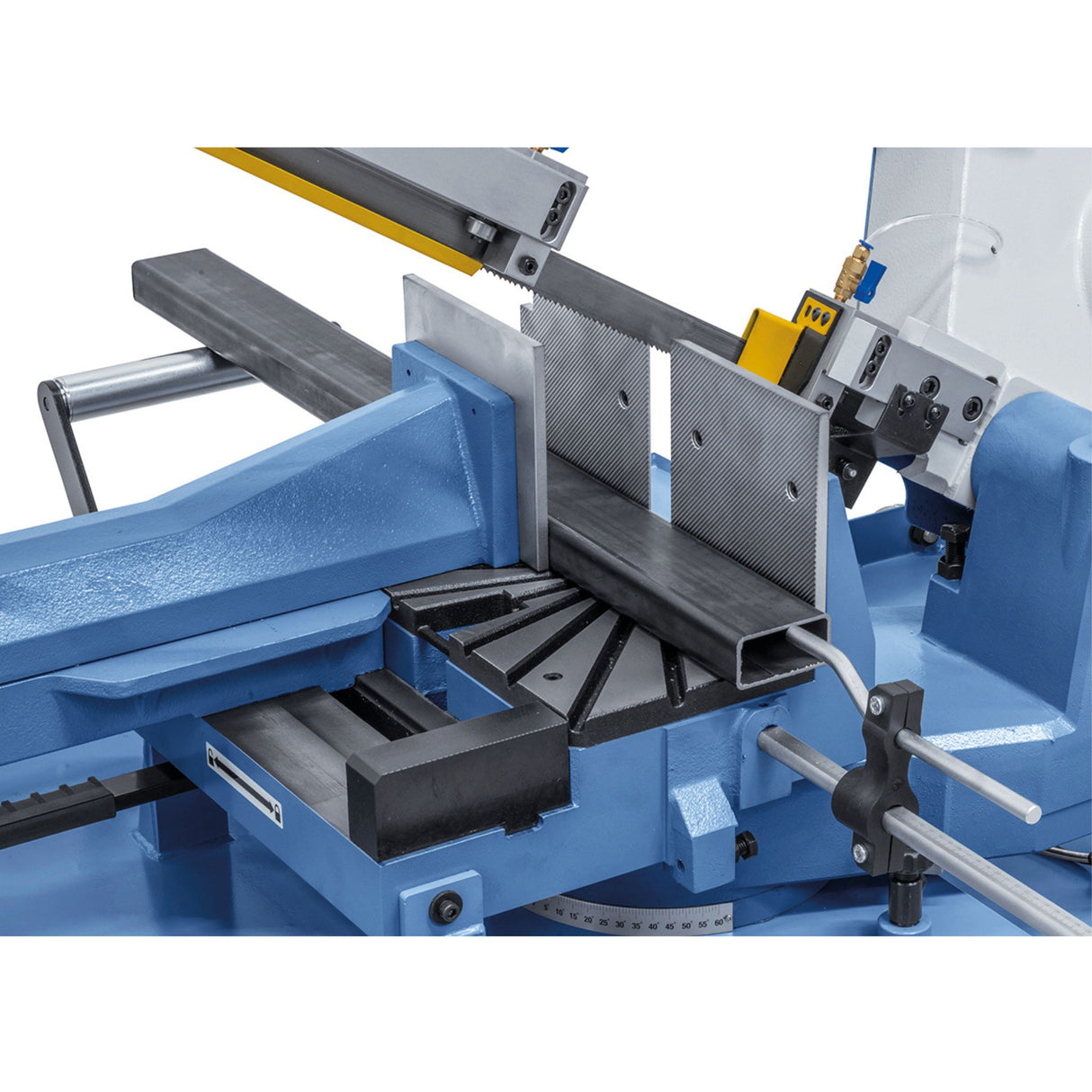

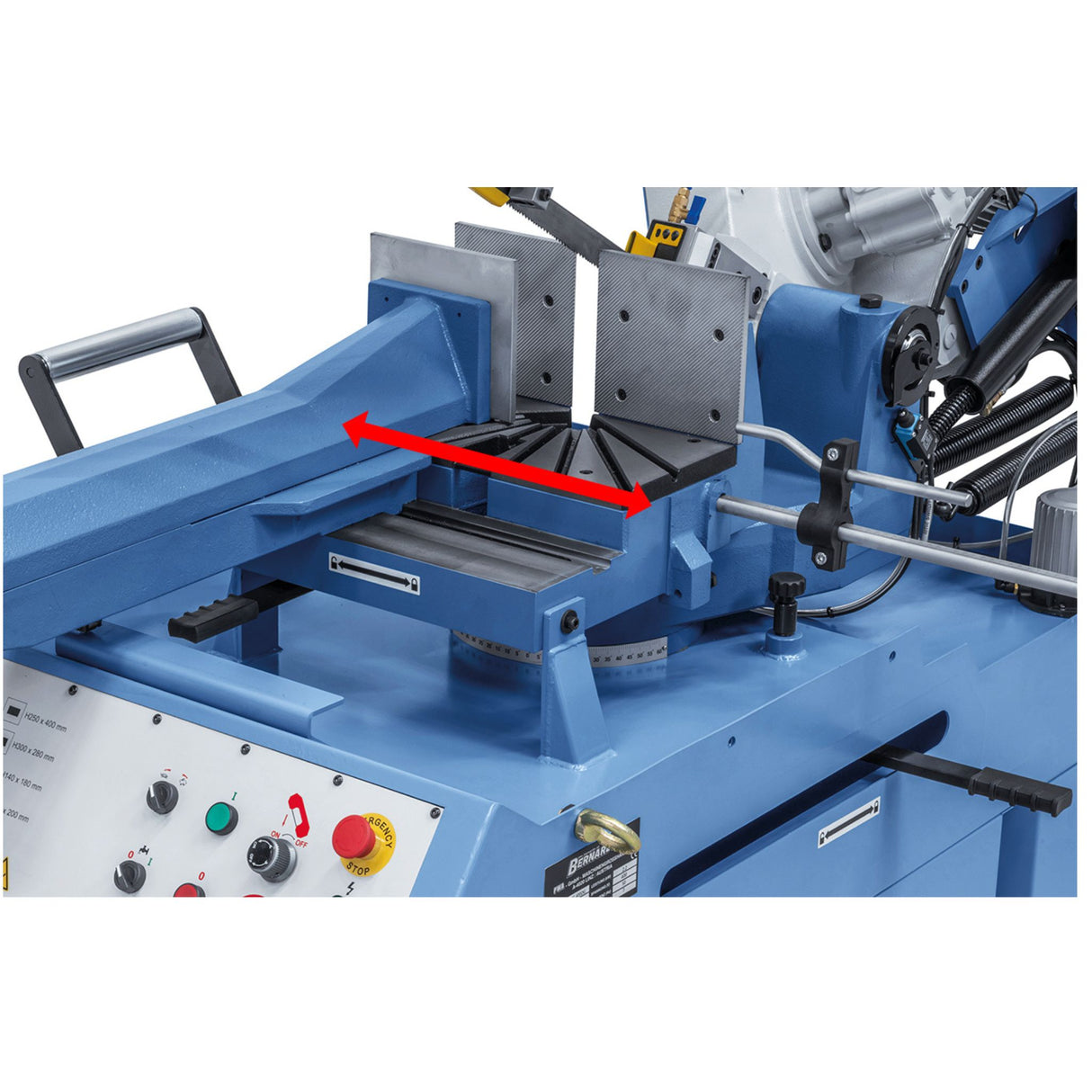

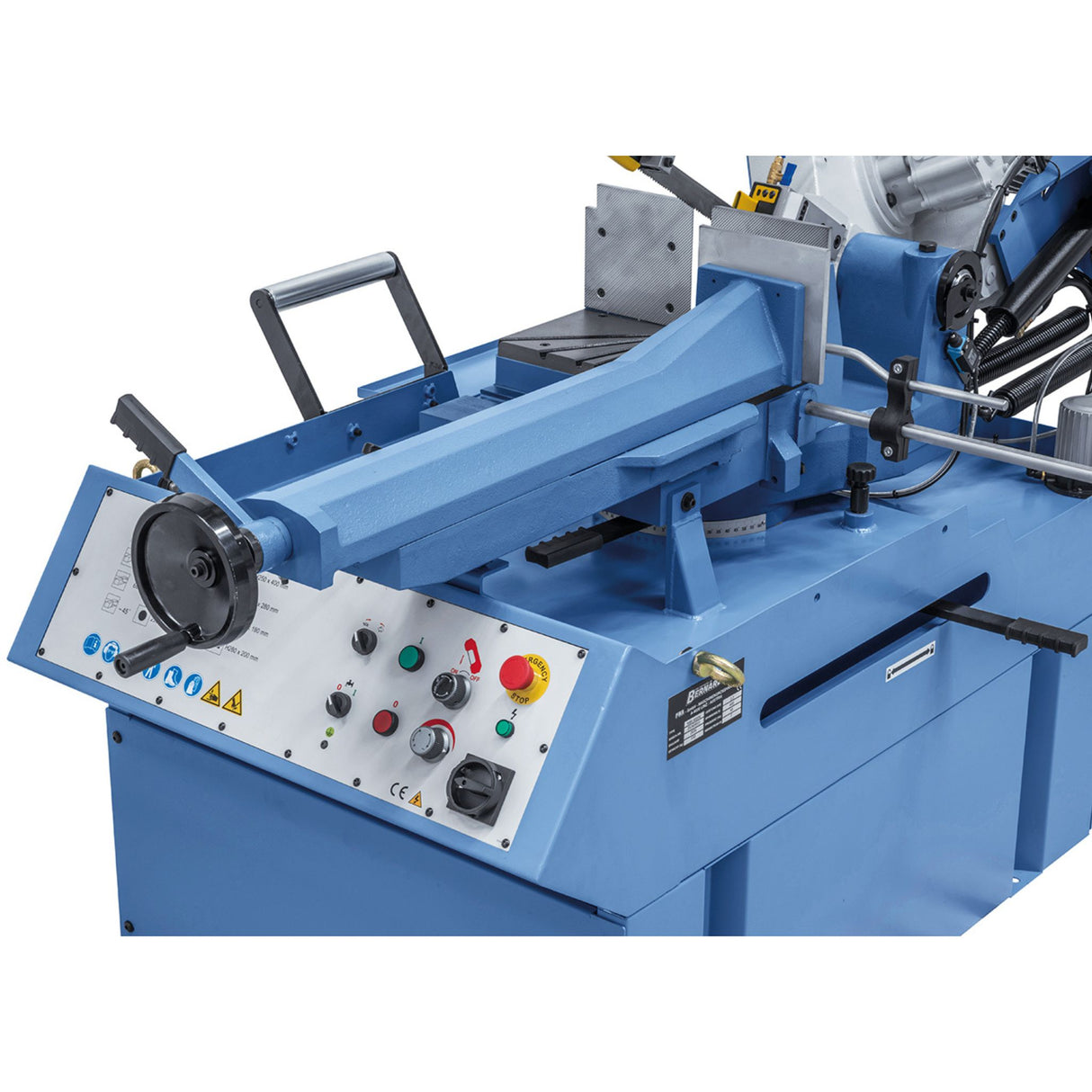

| Mordaza | Fundición, con desenganche rápido |
| Bomba de refrigerante | 100 W |
Motor y alimentación
| Potencia motor S1 (continua 100%) | 2,2 kW |
| Potencia motor S6 (intermitente 40%) | 3,0 kW |
| Tensión | 400 V trifásica |
| Protección del motor | Interruptor térmico |
| Parada automática al final del corte | Sí |
Dimensiones y peso
| Dimensiones (LxPxA) | 2.150 x 1.400 x 1.420 mm |
| Peso | aprox. 550 kg |
| Número de artículo | 04-1721 |
Equipamiento estándar
- Cinta 3.460 x 34 x 1,1 mm (premontada)
- Tope de pieza regulable
- Bancada

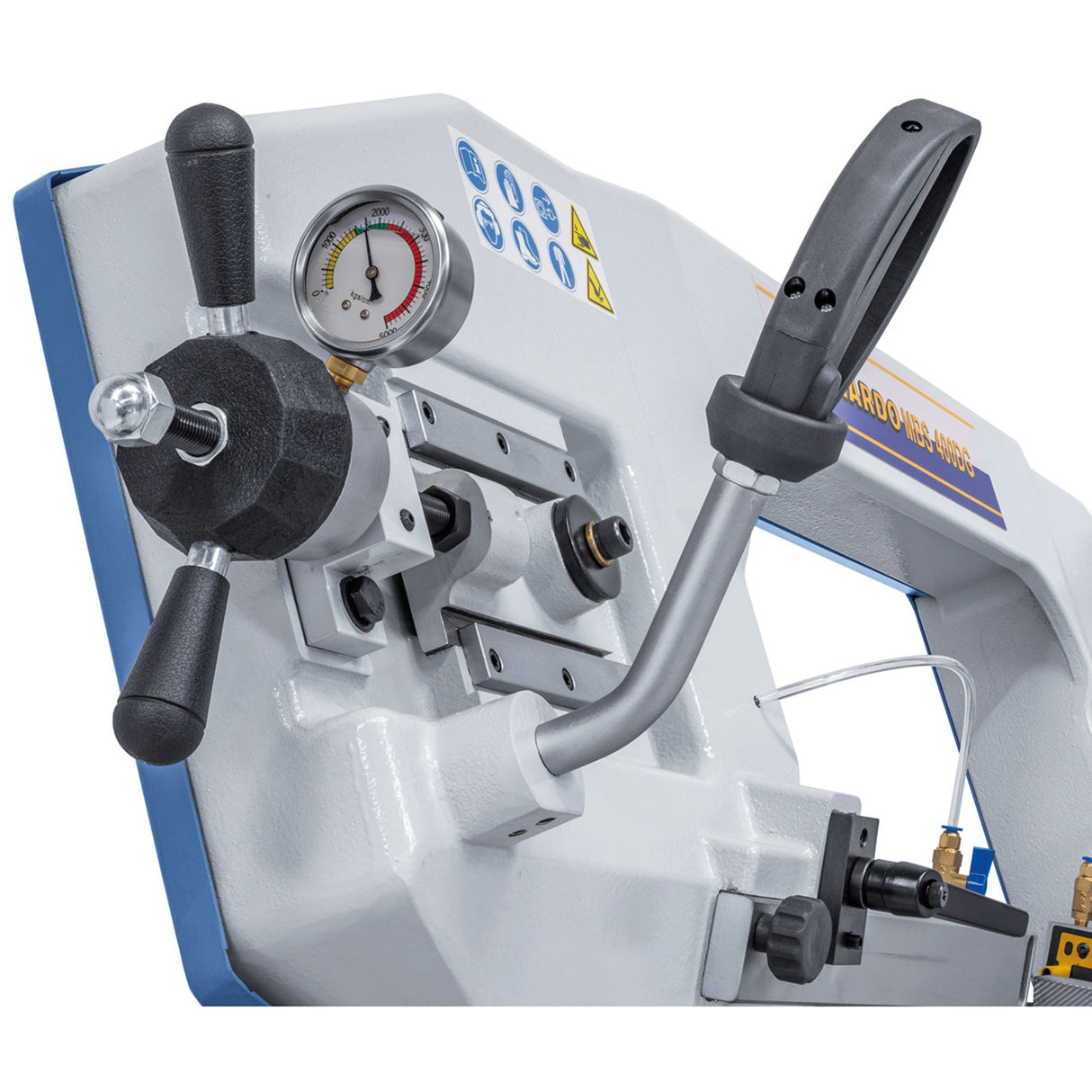

- Manómetro para tensión de la cinta
- Guía de cinta con insertos de metal duro
- Mordaza de desenganche rápido
- Sistema de refrigeración (bomba + depósito)
- Cilindro hidráulico de descenso
- Interruptor de protección del motor
- Parada automática al final del corte
- Certificado CE
- Garantía del fabricante Bernardo 24 meses
Accesorios opcionales
| Código | Descripción |
|---|
| 47-1261 | Cinta BiFlex 3460 x 34 x 1,1 – Vario 4/6 dientes/pulgada |
| 07-1461 | Vía de rodillos RB 4 – 1000 |
| 07-1462 | Vía de rodillos RB 7 – 2000 |
| 54-1206 | Concentrado refrigerante universal MN 1103, 5 litros |
Preguntas frecuentes
¿Cuál es la diferencia entre las velocidades 35 y 70 m/min?
La velocidad de 70 m/min es adecuada para acero dulce, aluminio y cobre: penetración rápida y tiempo de ciclo reducido. La velocidad de 35 m/min es para acero inoxidable, acero de herramientas y fundición: protege la cinta del sobrecalentamiento y reduce el desgaste.
La selección es manual de dos posiciones. Elegir la velocidad correcta según el material alarga la vida de la cinta y mejora la calidad del corte, sobre todo en materiales duros donde el calor es el principal factor de desgaste.
¿Puedo hacer cortes a 90° y a 45° sin cambiar la cinta?
Sí. La máquina gira el arco, no la cinta, que sigue siendo la misma de 3.460 x 34 x 1,1 mm. Para pasar de 90° a un corte a inglete basta con girar el arco, con la pieza sujeta en la mordaza.
El arco es orientable de -45° a +60°, cubriendo cortes a doble inglete sin reorientar la pieza. El cambio de velocidad (35/70 m/min) es independiente y se elige según el material.
¿La MBS 400 DG es automática o manual?
Es semiautomática. El operario sujeta la pieza y arranca el corte; el descenso del arco lo controla el cilindro hidráulico, y la máquina se detiene automáticamente al final del corte.
La parada automática al final del material libera al operario durante el corte. La carga y descarga siguen siendo manuales, lo que hace la máquina apta tanto para cortes únicos como en pequeña serie.
¿La refrigeración es obligatoria?
Recomendada para cortes largos y materiales duros como inoxidable y acero de herramientas, donde reduce el desgaste de la cinta. En acero dulce y cortes cortos no es crítica pero sigue siendo útil.

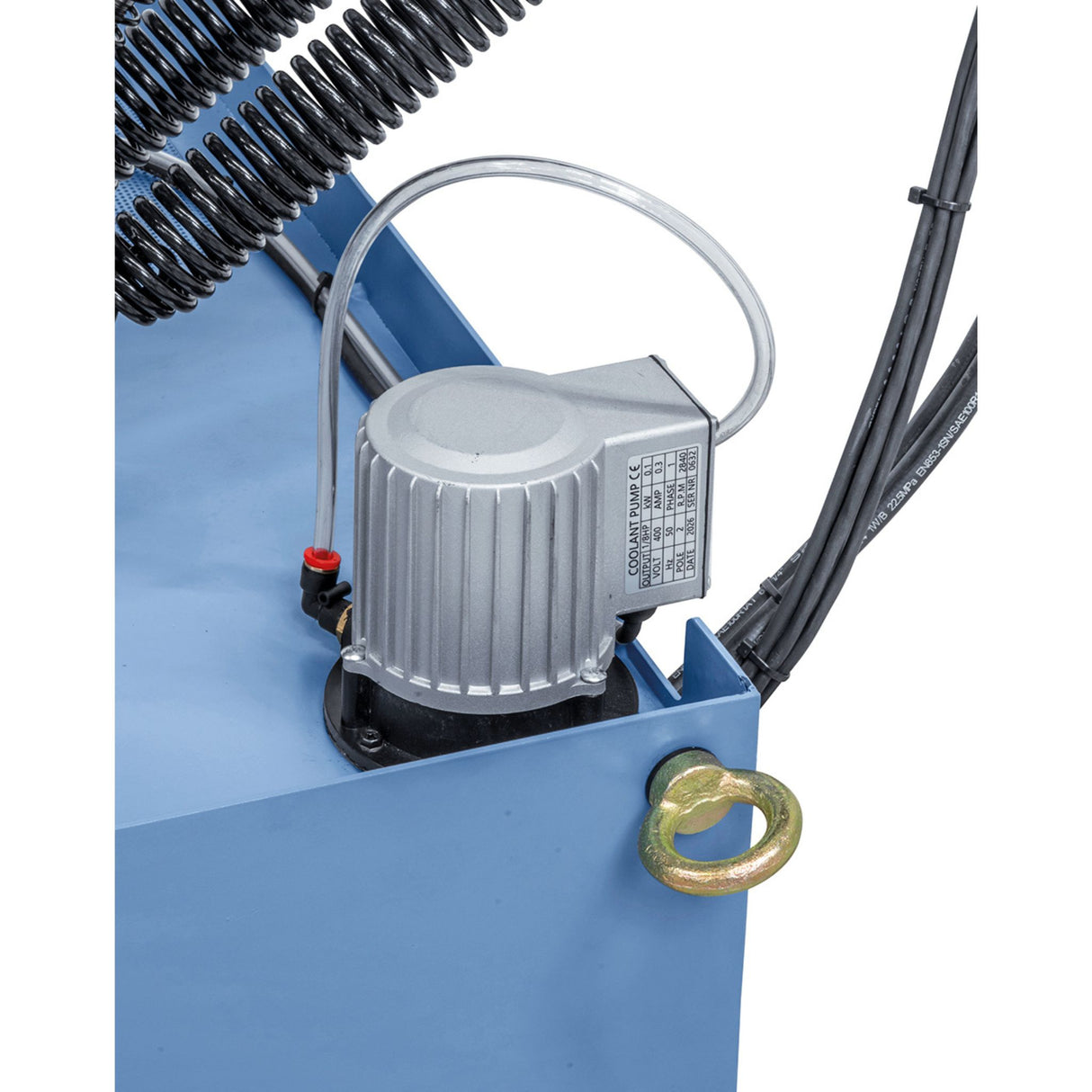

La bomba de 100 W mantiene un flujo constante de refrigerante. Debe usarse el concentrado específico (p. ej. MN 1103), no agua pura, que causaría óxido en el interior del sistema.
¿Cómo funcionan la asistencia y los recambios en Italia?
La asistencia técnica es en italiano durante toda la vida del producto, y los recambios originales Bernardo, incluidas las cintas de recambio, están disponibles desde el almacén Krollit en Monteforte Irpino (AV). Soporte: +39 0825-1494022.
La garantía del fabricante Bernardo es de 24 meses sobre defectos de material y fabricación. El mantenimiento del cilindro hidráulico incluye una inspección periódica de fugas y el control del descenso; el refrigerante debe sustituirse según las indicaciones del manual.
