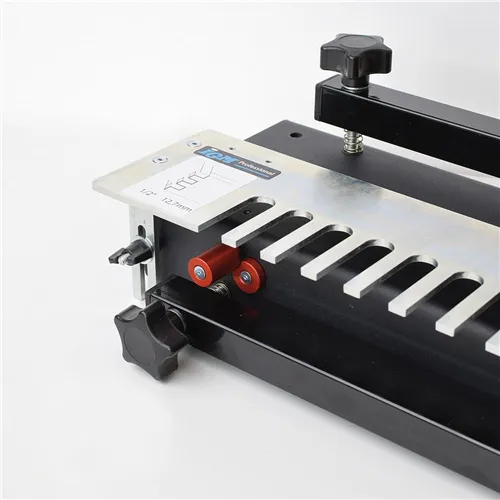

La plantilla de acero IGM FD3130 es opcional y permite realizar uniones de caja de 12,7 mm en las plantillas IGM FD300 y FD600. Se monta en la estructura de la plantilla existente sin necesidad de modificaciones. Incluye topes de posicionamiento rojos. Para su uso se requiere la fresa de corte descendente IGM M100-12781 HW de 12,55 x 25 mm y vástago de 8 mm, y el casquillo copiador de 15,8 x 4 mm (ambos no incluidos). Distribuido en Italia por Krollit, distribuidor oficial de IGM desde 2007.
- Tipo de unión: unión de caja (unión de dedos) 12,7 mm
- Compatible con: plantillas IGM FD300 y FD600
- Material de la plantilla: acero
- Topes de posicionamiento: incluidos (rojos)
- Casquillo de copiador: no incluido — se requiere uno de 15,8 x 4 mm (el mismo que se suministra con la plantilla FD300)
- Fresa necesaria (no incluida): IGM M100-12781 HW de corte descendente de 12,55 x 25 mm, vástago de 8 mm
¿Para quién es esta plantilla? FD3130
| Perfil |
Compatibilidad |
Patrón |
| Propietario de una plantilla IGM FD300 o FD600 |
Adecuado |
Amplía la plantilla existente con la junta de caja de 12,7 mm sin necesidad de adquirir equipo nuevo |
| Carpintero que fabrica muebles, cajas y contenedores de madera maciza |
Adecuado |

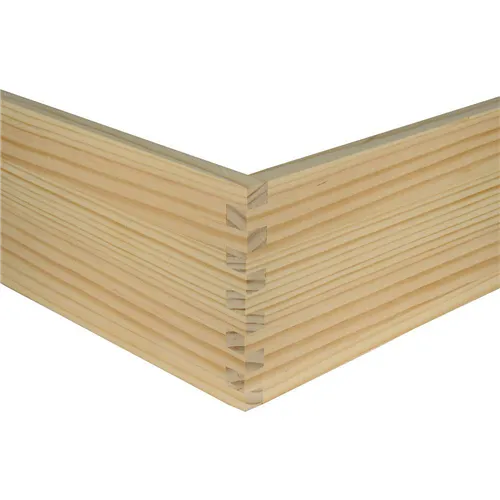

El paso de 12,7 mm produce dedos más anchos que el de 8 mm, con una apariencia decorativa más pronunciada en piezas gruesas |
| Quienes no poseen una FD300 o FD600 |
No indicado |
La plantilla FD3130 es opcional; requiere la plantilla FD300 o FD600 como base. |
No indicado para: uso sin la fresa de corte descendente correcta: la junta de caja de 12,7 mm requiere la fresa IGM M100-12781 HW D12,55 x 25 mm con vástago de 8 mm; El uso de fresas de diferentes diámetros no garantiza un ajuste preciso.

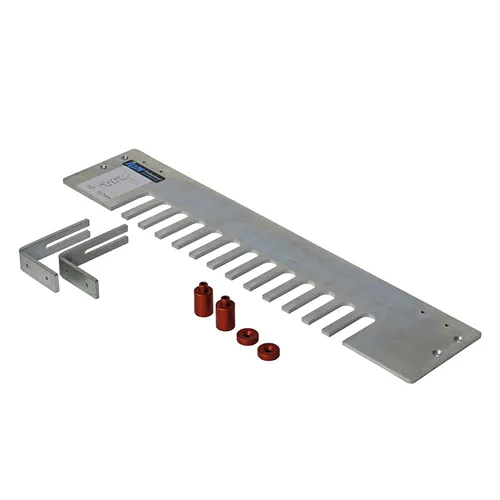

Equipo estándar
- Plantilla para juntas de caja de acero de 12,7 mm
- Topes de posicionamiento rojos
Especificaciones técnicas
| Tipo de junta |
Junta de caja de 12,7 mm |
| Compatibilidad |
Plantillas IGM FD300 y FD600 |
| Material de la plantilla |
Acero |
| Topes incluidos |
Sí (rojo) |
| Casquillo necesario |
D15.8 x 4 mm (no incluido — igual que la plantilla FD300) |
| Fresa necesaria |
Fresa descendente IGM M100-12781 HW D12.55 x 25 mm, vástago de 8 mm (no incluida) |
Preguntas frecuentes
¿La plantilla FD3130 es compatible con las plantillas FD300 y FD600?
Sí, la plantilla FD3130 es compatible con las plantillas IGM FD300 (305 mm) y FD600. Se monta en la estructura existente sin modificaciones ni herramientas adicionales.
¿Cuál es la diferencia entre la FD3130 de 12,7 mm y la FD3080 de 8 mm?
La diferencia radica en el ancho de los dedos entrelazados: 12,7 mm para la FD3130 frente a 8 mm para la FD3080. Los dedos más anchos de la FD3130 son preferibles para piezas más gruesas (de más de 18 mm), donde un paso de 8 mm sería demasiado ajustado, y cuando se desea un efecto decorativo más visible en la unión. Ambas plantillas requieren fresas diferentes y no son intercambiables.
¿El casquillo de 15,8 mm es el mismo que se incluye con la plantilla FD300?
Sí. La FD3130 utiliza el mismo casquillo copiador D15.8 x 4 mm suministrado con la plantilla FD300 para realizar uniones de cola de milano semiciegas. Los usuarios de la FD300 no necesitan adquirir el casquillo por separado; la fresa M100-12781 es suficiente.
¿Qué fresa se requiere para usar la FD3130?
Para la unión de caja de 12.7 mm con la plantilla FD3130, se requiere la fresa de corte descendente IGM M100-12781 HW D12.55 x 25 mm con vástago de 8 mm. El diámetro de 12.55 mm (ligeramente inferior a 12.7 mm) está calibrado para producir dedos con la holgura correcta para un ajuste preciso. Para consultar la disponibilidad, póngase en contacto con Krollit en el +39 0825-1494022.
¿Puedo usar varias plantillas opcionales en la misma plantilla FD300?
Sí. La plantilla IGM FD300 admite varias plantillas opcionales intercambiables: junta de caja de 8 mm (FD3080), junta de caja de 12,7 mm (FD3130), cola de milano solapada pequeña y cola de milano pasante. Cada plantilla se puede montar y desmontar rápidamente en la misma estructura. Contacte con Krollit para obtener el catálogo completo de plantillas compatibles.
