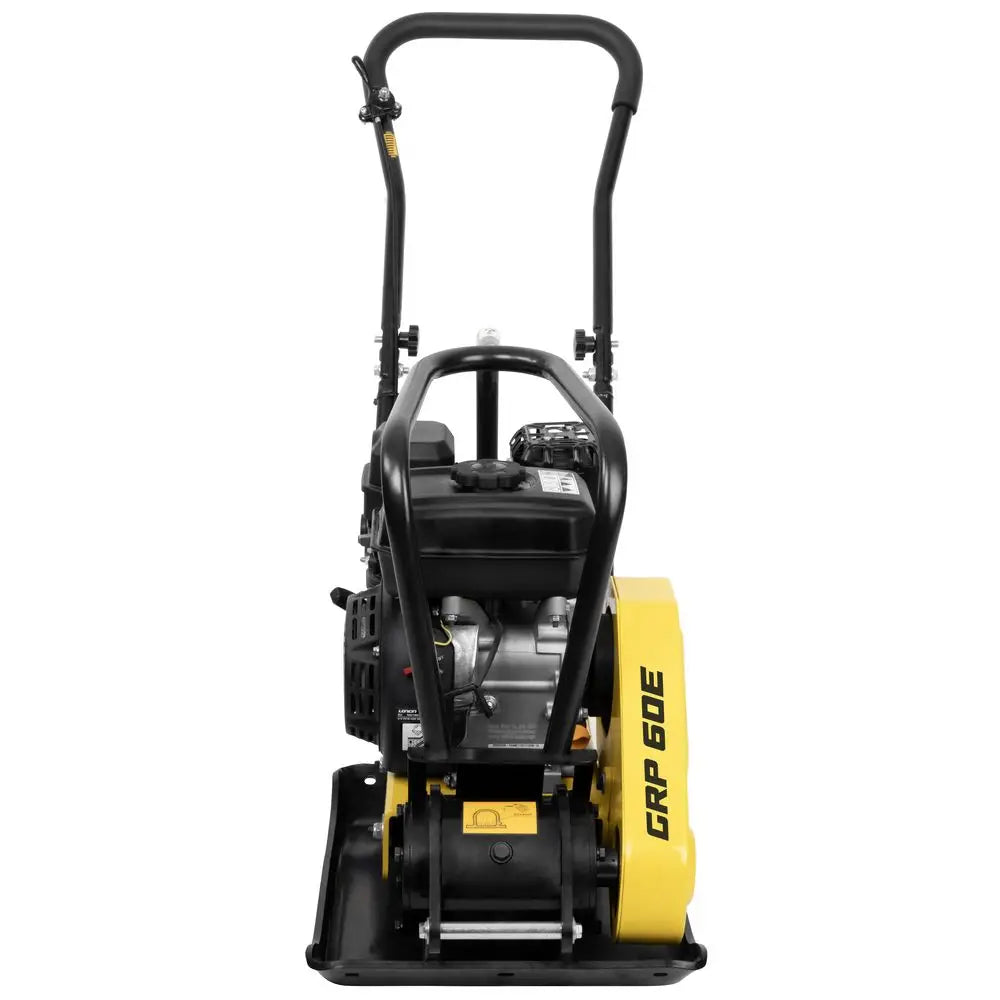

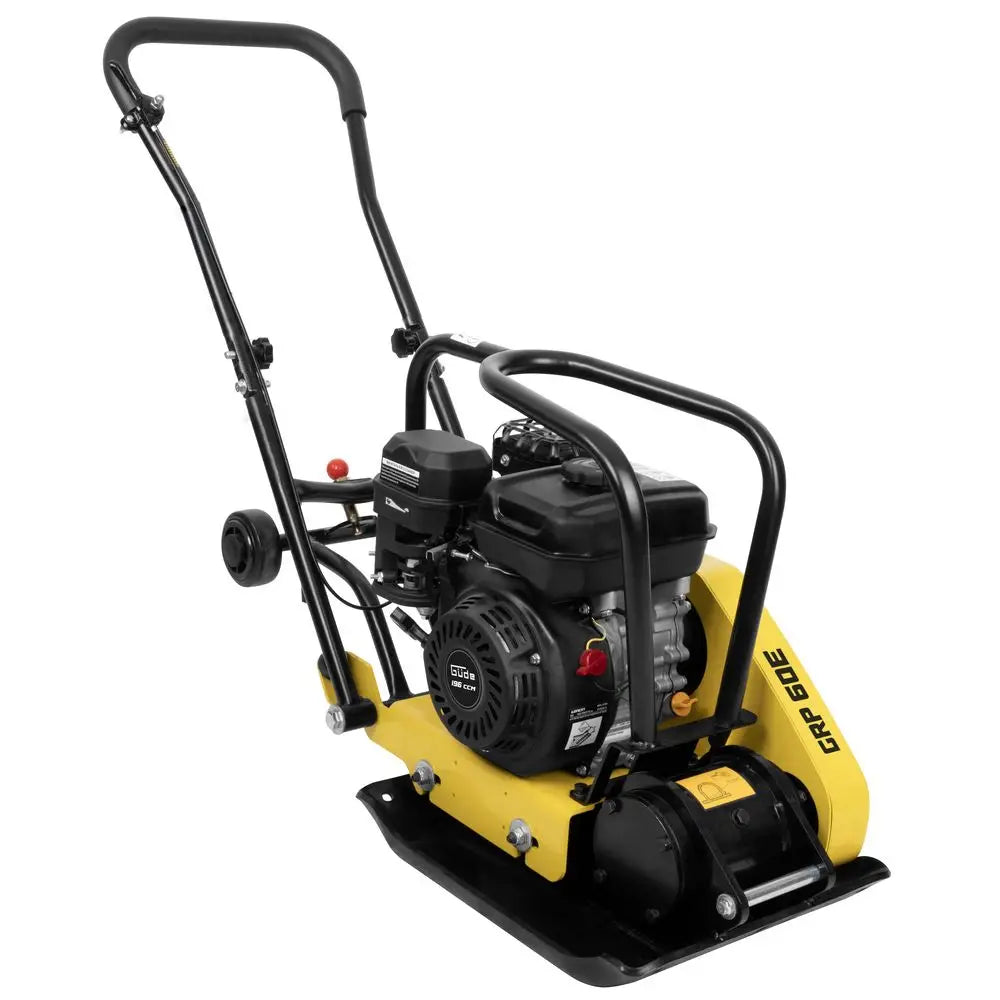

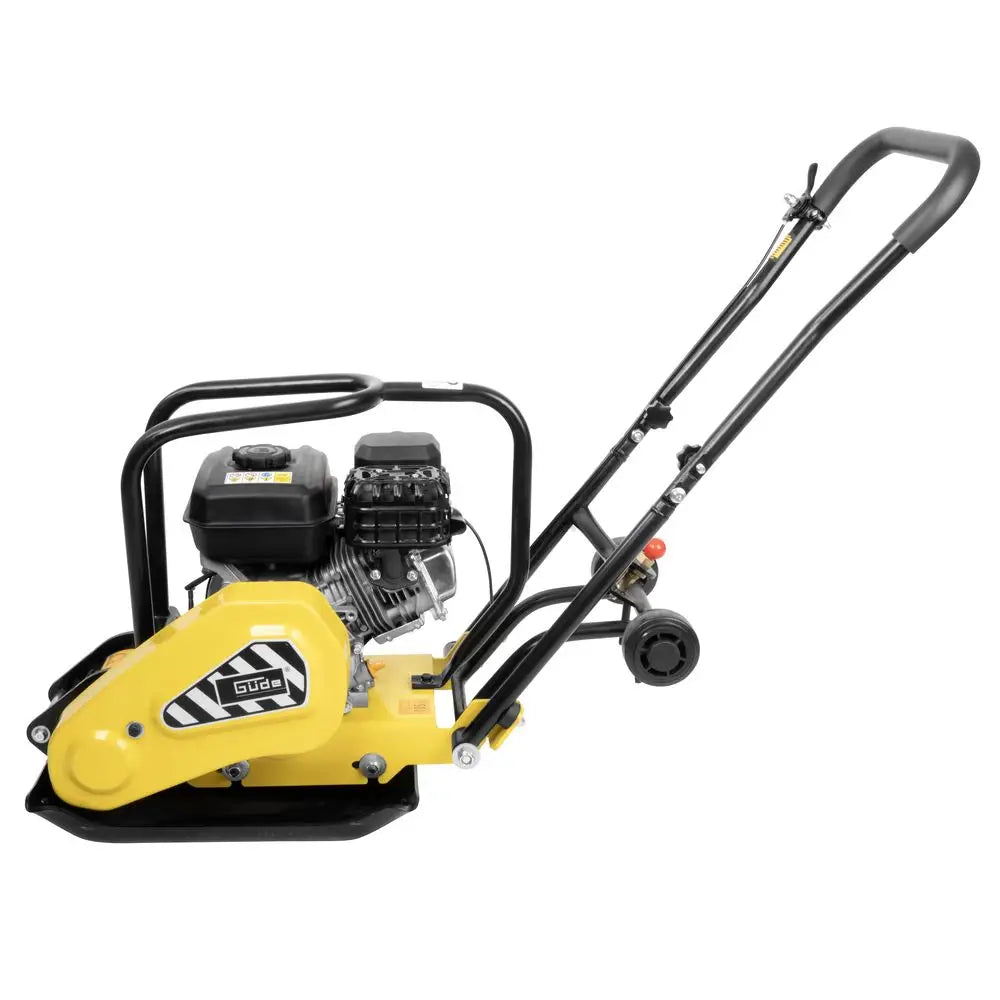

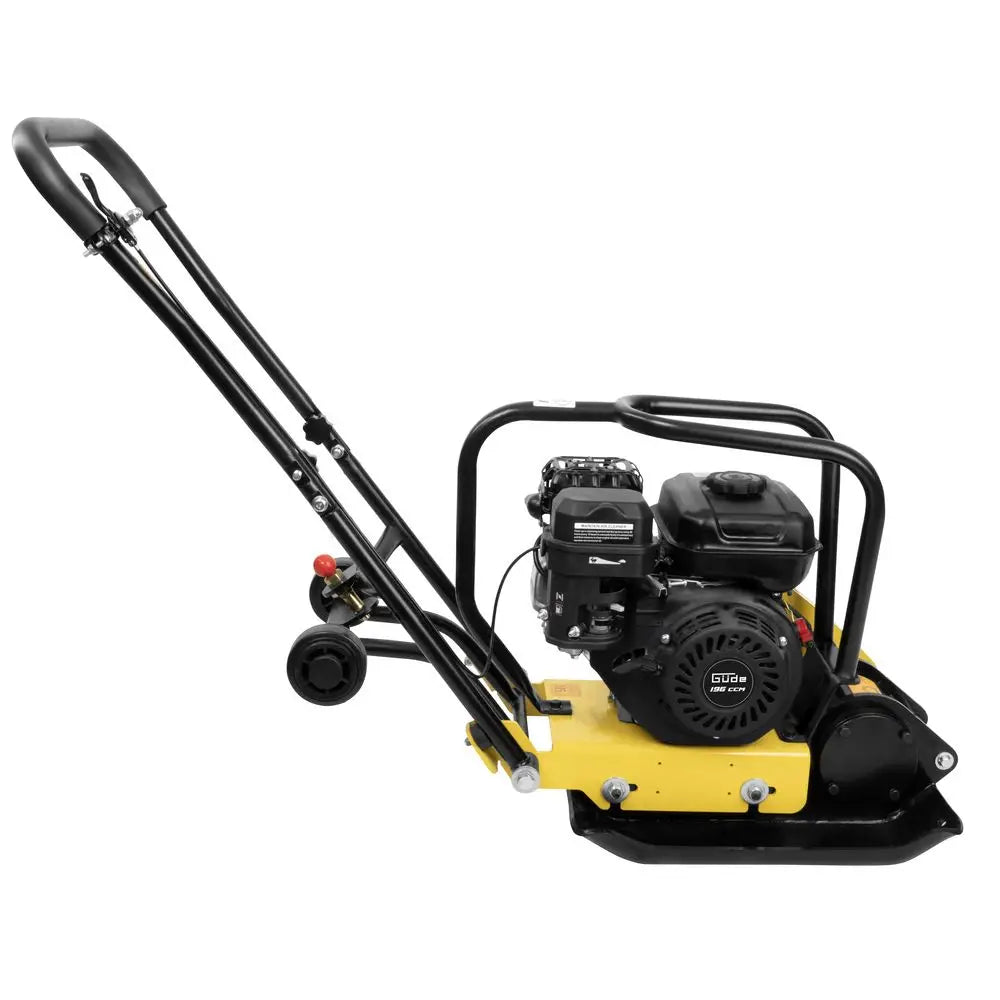

Compactadora de placa vibratoria Güde GRP 60E – Compactadora vibratoria

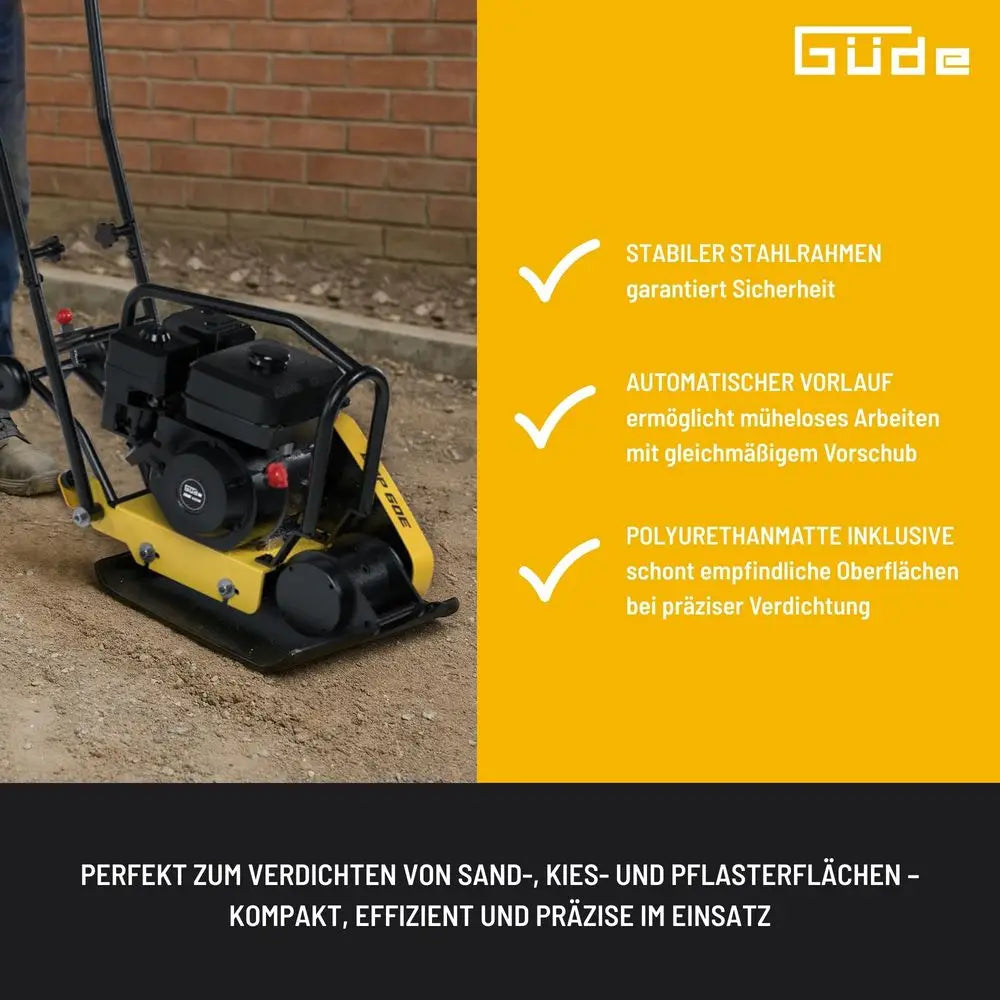

La compactadora de placa vibratoria Güde GRP 60E es una compactadora vibratoria diseñada para la compactación profesional de asfalto, mezclas estabilizadas, arena y grava en superficies de tamaño pequeño a mediano. Ideal para instaladores de baldosas, empresas de construcción, obras de renovación y trabajos de pavimentación, la GRP 60E combina una maniobrabilidad excepcional (solo 64 kg) con una potencia de compactación constante (5000 vibraciones/min, 12 kN de presión). El avance automático elimina la fatiga del operario, mientras que el bastidor de acero protege los componentes internos durante el transporte frecuente en la obra.
TABLA DE PROFESIONALES
| Función |
Colocador de baldosas |
Contratista de construcción |
Operario de mantenimiento de carreteras |
| Tareas |
Colocación de baldosas, bordillos y subbase |
Excavaciones, cimentaciones y asfalto |
Reparación de superficies bituminosas |
| Problema Principal |
La compactación manual es agotadora |
Eficiencia en obras pequeñas |
Movilidad limitada |
| Solución Güde GRP 60E |
Arranque automático, peso ligero (64 kg) |
Compactación profunda (20 cm), fiabilidad |
Chasis transportable, conducción autónoma |
| Indicadores clave de rendimiento (KPI) relevantes |
Planitud de la colocación (±2 mm) |
Retorno de la inversión (ROI) del equipo (costes/hora) |
Calidad de la compactación (GS/AS) uniformes) |
| Preocupaciones |
Calidad de la superficie, vibración de la carrocería |
Tiempos de preparación, fiabilidad |
Ruido, consumo de combustible |
ESPECIFICACIONES TÉCNICAS
Motor y Fuente de alimentación
| Parámetro |
Valor |
| Tipo de motor |
4 tiempos (ciclo Otto) |
| Cilindrada |
196 cm³ |
| Potencia nominal |
4,1 kW (5,5 CV) |
| Encendido |
Bujía (tipo: ver manual) |
| Combustible |
Gasolina 95 RON sin Plomo |
| Tanque |
2,5 l |
| Autonomía |
~3–4 h (depende de la vibración) |
| Aceite de motor |
0,6 l (15W-40 o equivalente SAE) |
Vibración y Compactación
| Parámetro |
Valor |
| Frecuencia de vibración |
5000 golpes/min |
| Presión máxima de compactación |
12 kN |
| Profundidad de compactación garantizada |
20 cm (sobre arena/grava) |
| Materiales recomendados |
Asfalto frío estabilizado, arena granular, grava de 0–32 mm |
| Nivel de ruido (LWA) |
108 dB(A) (equivalente a cantera/excavadora) |
Transferencia y Movilidad
| Parámetro |
Valor |
| Inicio (avance) |
Automático |
| Velocidad de trabajo |
20 m/min |

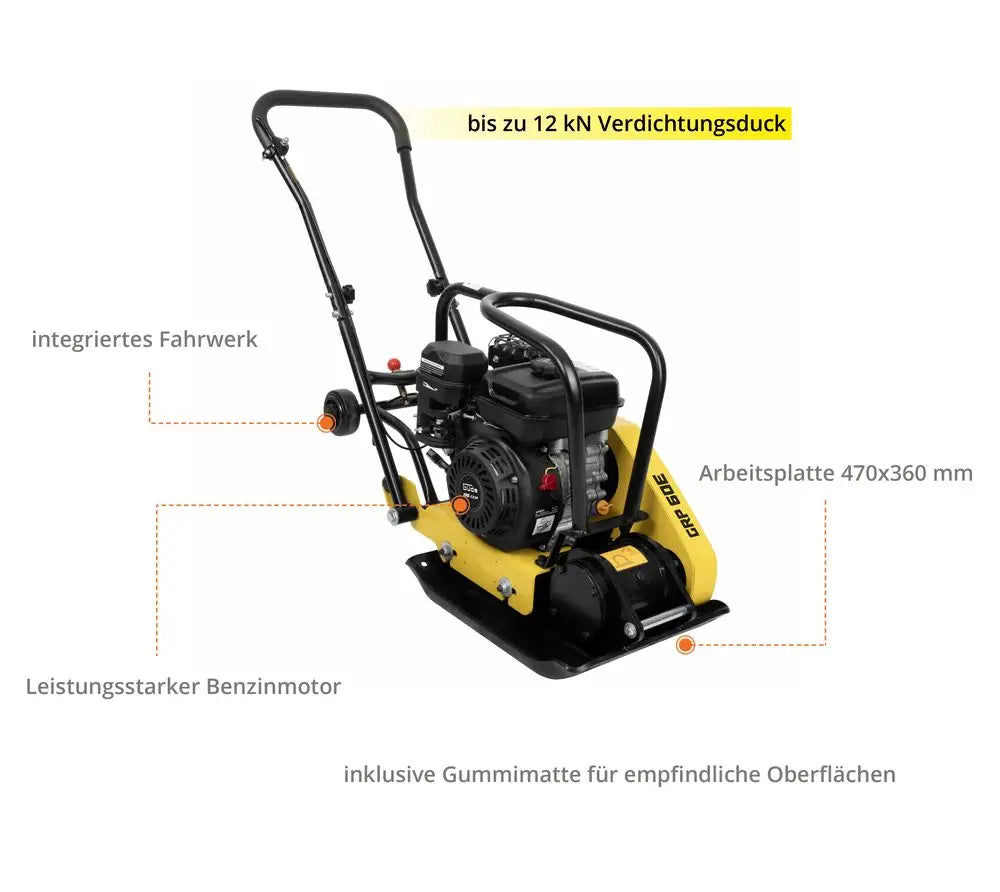

| Ancho de la placa |
400 mm |
| Longitud de la placa |
470 mm |
| Placa |
Acero, sin torsión, resistente al desgaste mínimo |
| Agarre de placa |
Poliuretano (opcional, incluido) |
| Mango |
Plegable, con amortiguación de vibraciones |
| Sistema de frenado |
Para parada de emergencia (ver manual) |
Telemetría y Gestión
| Parámetro |
Valor |
| Protección del motor |
Sensor de aceite automático |
| Arranque |
Arranque por cuerda (tipo: incluido) |
| Encendido por bujía |
Con llave suministrada (55577-01055) |
| Rueda de transporte |
Ø 300 mm, montaje rápido (pieza 55577-01060) |
| Remolque sistema |
Estructura de acero con 4 puntos de anclaje |
Dimensiones y Logística
| Parámetro |
Valor |
| Máquina (en condiciones operativas) |
|
| Longitud |
1060 mm |
| Ancho |
400 mm |
| Altura |
860 mm |
| Embalaje (como (enviado) |
|
| Largo × Ancho × Alto |
750 × 420 × 620 mm |
| Peso neto |
64 kg |
| Peso bruto (con embalaje) |
68 kg |
| Volumen m³ |
0,196 m³ |
| Clase de mercancía |
Maquinaria agrícola/de construcción no explosiva |
Cumplimiento y Certificaciones
| Estándar |
Estado |
| Directiva de Maquinaria 2006/42/CE |
✅ Conforme (marca CE visible) |
| Emisiones de CO₂ |
811,46 g/kWh (motor de ciclo Otto de 4 tiempos) |
| Nivel de vibración mano-brazo |
Ver declaración de conformidad |
| Calidad de fabricación |
Marca Q9 (calidad) Guía) |
| Motor europeo |
Euro 10 (motor pequeño estándar) |
EQUIPAMIENTO ESTÁNDAR

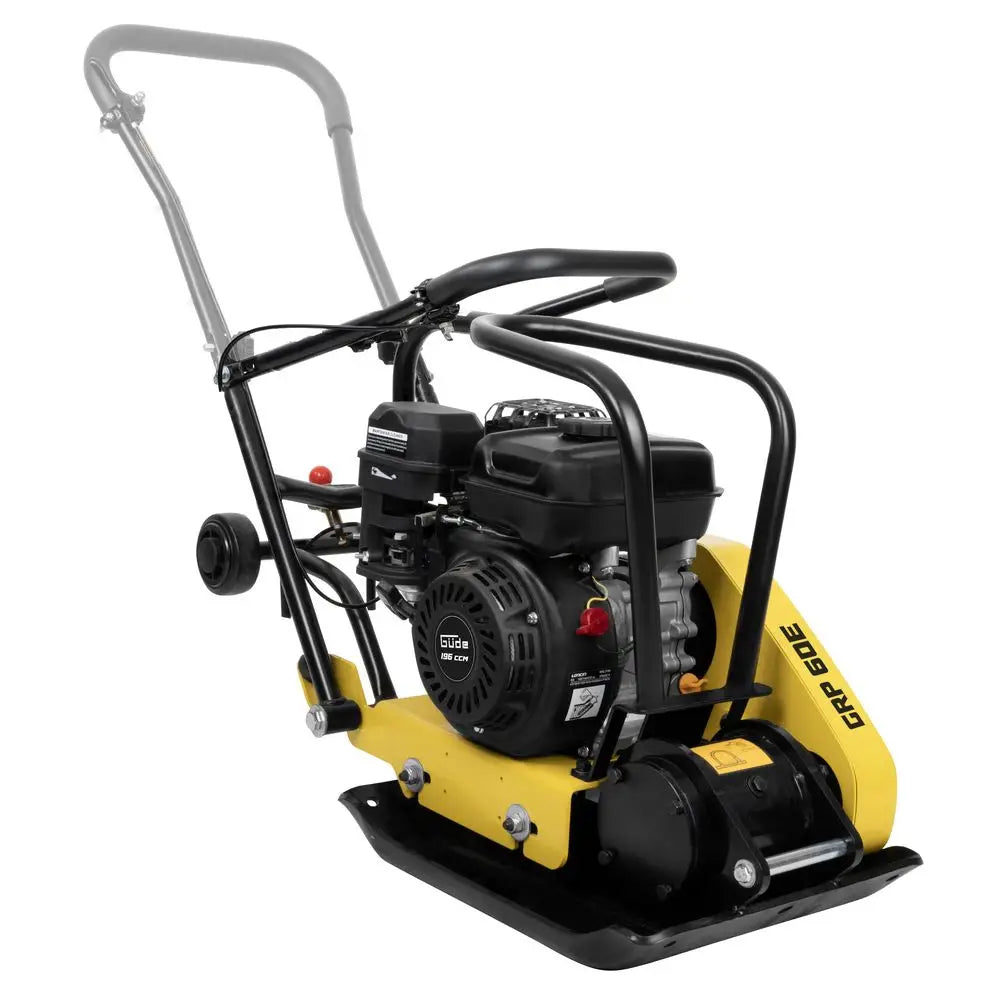

✅ Placa vibratoria GRP 60E (base + estructura de acero)

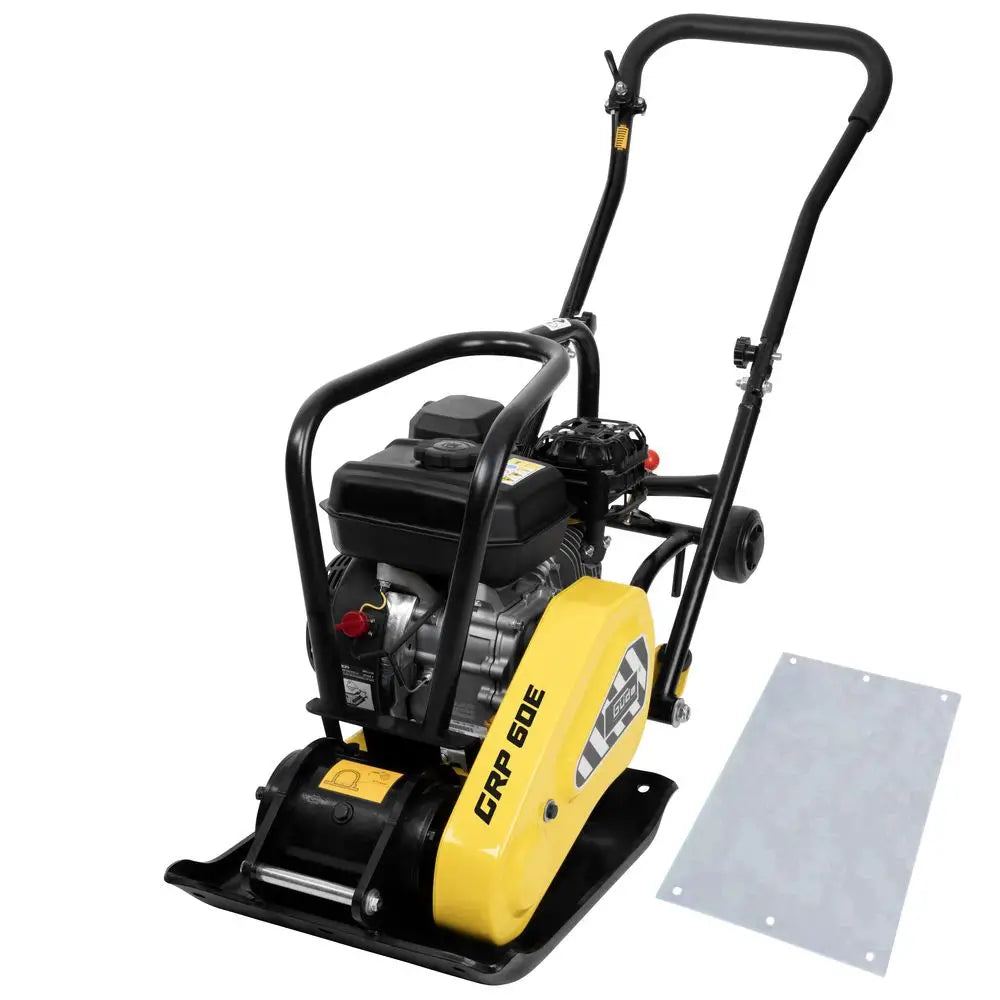

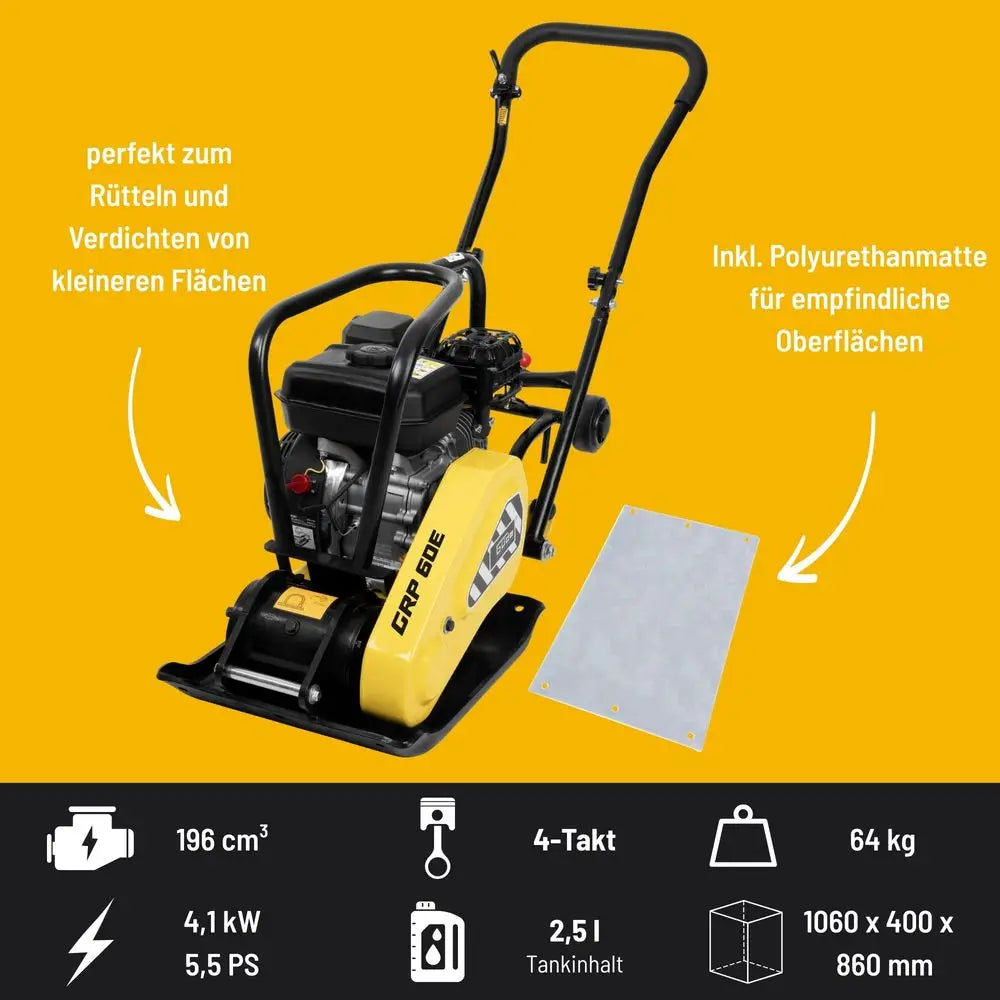

✅ Alfombrilla de poliuretano para superficies delicadas (incluida, se monta en 2 minutos)

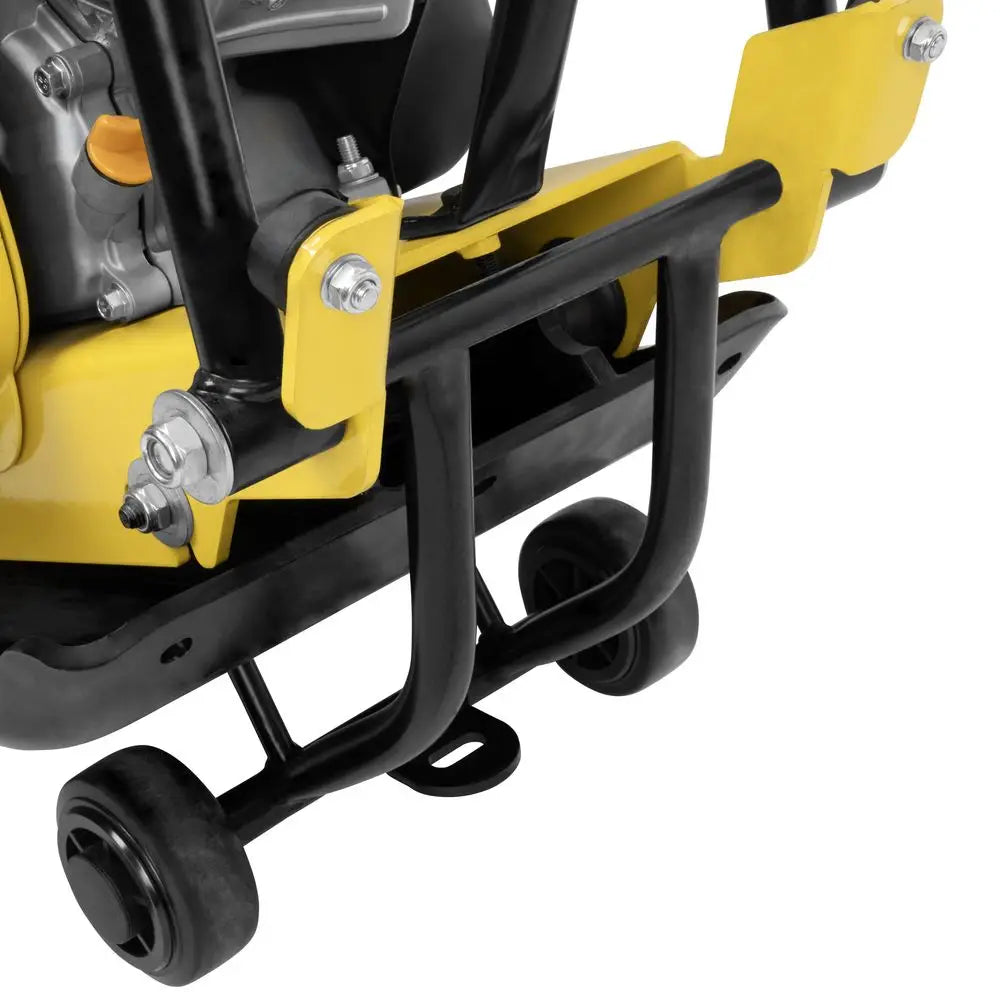

✅ Carro (rueda de transporte) con eje y tensor

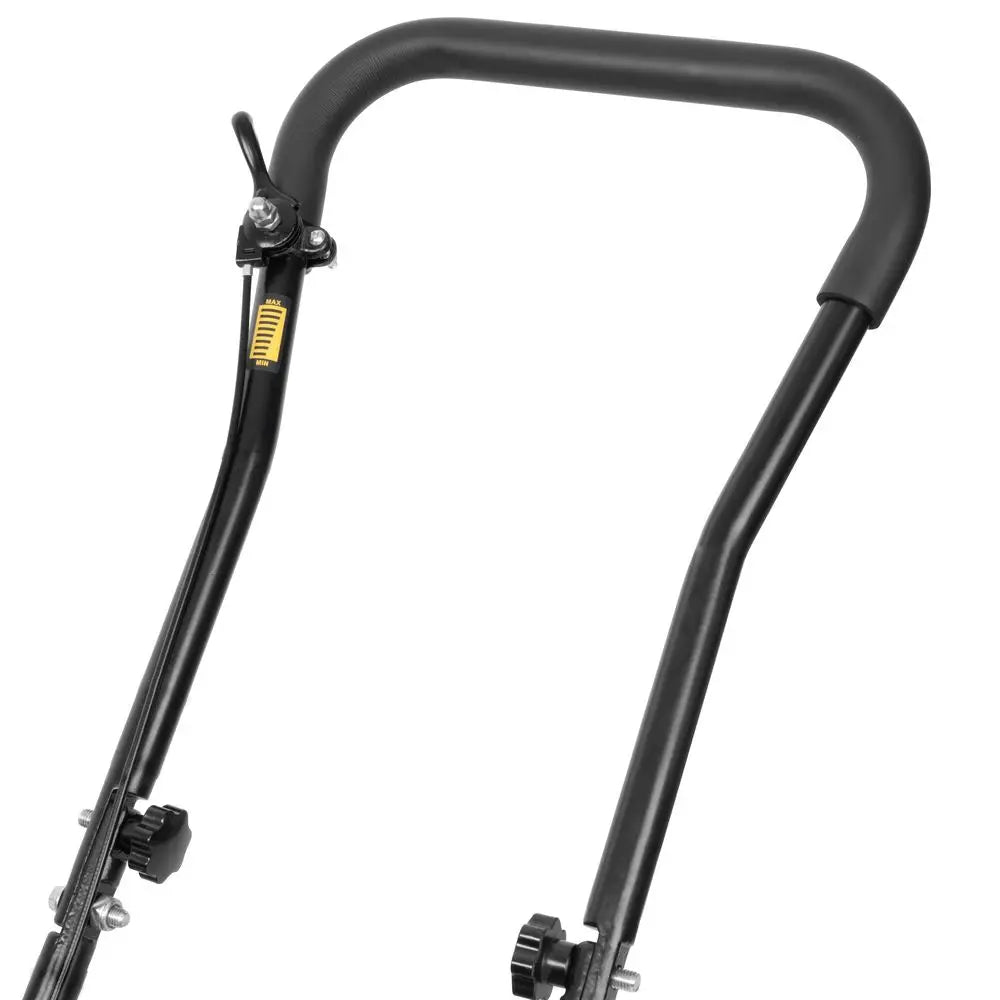

✅ Asa plegable con amortiguación
✅ Arranque por cuerda (posibilidad de sustitución)
✅ Llave para bujías (pieza 55577-01055)
✅ Aceite de motor 0,6 l (prellenado de fábrica)
✅ Manual de uso y mantenimiento (en italiano bajo petición)
✅ Declaración de conformidad CE
APLICACIONES PROFESIONALES
1. Colocación de baldosas y pavimentación
-
Uso: Compactación del subsuelo 0–20 cm (cemento y arena estabilizados)
-
Ventajas: Maniobrabilidad de 64 kg en superficies estrechas
-
Profundidad: 15–20 cm uniforme
-
Tiempo de preparación: 5 min (alfombrilla opcional para el borde) protección)
2. Asfalto en frío y reparaciones
-
Uso: Sellado de baches, juntas y parches de asfalto
-
Frecuencia: 5000 vibraciones/min, ideal para asfalto frío/caliente
-
Presión: 12 kN, suficiente para juntas pequeñas de carretera (<50 m²)
-
Autonomía: 3-4 horas con 2,5 l de gasolina
3. Restauración y edificios históricos
-
Uso: Compactación suave (manta de poliuretano) (incluido)
-
Protección: Antideslizante, sin daños en la superficie
-
Movilidad: Estructura compacta, sube escaleras con una pendiente de hasta 1:2
4. Instalaciones temporales y logística
-
Uso: Preparación de áreas de estacionamiento, patios y almacenes
-
Velocidad: 20 m/min de avance autónomo
-
Eficiencia: 8 horas de trabajo con una sola persona
PREGUNTAS FRECUENTES (FAQ)
¿La placa vibratoria GRP 60E alcanza profundidades de compactación superiores a 20 cm?
No. La La profundidad garantizada es de 20 cm en arena/grava granular. Para mayores profundidades (más de 30 cm), recomendamos la Güde GRP 80E (4,8 kW, 14 kN). La GRP 60E está diseñada para bordillos, subsuelos y pequeñas obras.
¿Puedo usar la GRP 60E sobre asfalto mojado o después de la lluvia?
No se recomienda. El agua dificulta la transmisión de vibraciones y reduce el agarre de la placa. Espere de 24 a 48 horas después de la lluvia o cubra la zona con una lona. Motor: no vierta agua en el depósito ni en las rejillas de ventilación.
¿El arranque "automático" significa que avanzo sin tocarla?Sí, pero con control. Al arrancar y acelerar, la placa avanza de forma autónoma (20 m/min). Puede reducir la velocidad o detenerse usando la palanca del acelerador o levantando el asa. Ideal en superficies planas; en pendientes superiores a 5°, se requiere apoyo manual (no (recomendado).
¿Cuánto mantenimiento se requiere entre trabajos?
Cada 25 horas de trabajo: vaciar el aceite del motor, revisar el filtro de aire, lubricar los cojinetes vibratorios (detalles en el manual). Cada 100 horas: cambiar la bujía, limpiar el depósito. Usar combustible fresco (no almacenado más de 3 meses sin estabilizador).
¿Se desgasta la estera de poliuretano? ¿Cuánto dura?
Sí, con el desgaste. Vida útil típica: 200-300 horas de trabajo continuo (dependiendo del tamaño del grano y la humedad). Pieza de repuesto: pieza 55577-01058. Desmontaje/montaje: <2 min gracias a los soportes de liberación rápida 55577-01057.
¿Es ruidosa la GRP 60E? ¿Puedo trabajar cerca de casas?
Sí, es ruidosa (108 dB(A), equivalente a un zumbido circular). (Sierra). En zonas residenciales, limite su uso de 8:00 a 17:00 de lunes a viernes (consulte la normativa local). Proporcione EPI (protectores auditivos con una relación señal/ruido de 95 dB) a los operarios.
¿Puedo transportarla en un coche estándar? ¿Tiene dimensiones de embalaje?
Sí. Dimensiones de embalaje: 750 × 420 × 620 mm, peso bruto 68 kg (habitáculo del coche, maletero). No se requiere remolque para obras individuales.
¿Cubre la garantía los daños por mal uso (p. ej., asfalto caliente, lluvia)?
Garantía estándar de Güde: 24 meses desde la fecha de compra (defectos de fabricación). Exclusiones: uso sobre asfalto caliente (>50 °C), inmersión en agua, combustible almacenado durante más de 6 meses, falta de mantenimiento. Póngase en contacto con Krollit para reclamaciones en un plazo de 30 días desde la compra.
¿Cuál es el retorno/rebote de la placa durante el uso?
¿Funcionamiento?
Gracias a las excéntricas equilibradas, la placa no rebota. Desciende suavemente a 5000 vibraciones/min. En superficies irregulares, el operario percibe una "retroalimentación táctil" (vibración en las manos amortiguada por el mango). Diseño Güde: patente de estabilización.
¿Necesito registrar la máquina en algún sitio?
No. Es una máquina de construcción no registrada (sin matrícula). Documentación: manual + declaración CE (suministrada). Para obras públicas, solicite el certificado DURC (Deber de Construcción) y el registro en la Cámara de Comercio (a nombre de la empresa, no de la máquina). Conserve la factura de Krollit para la garantía.
