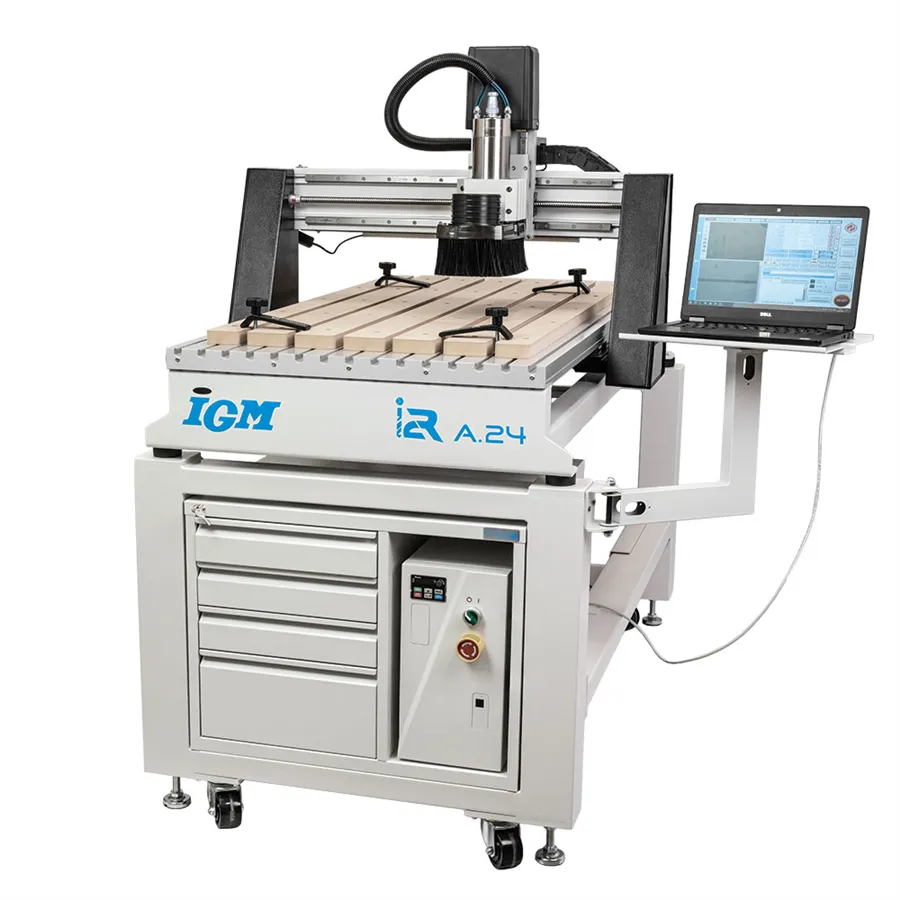

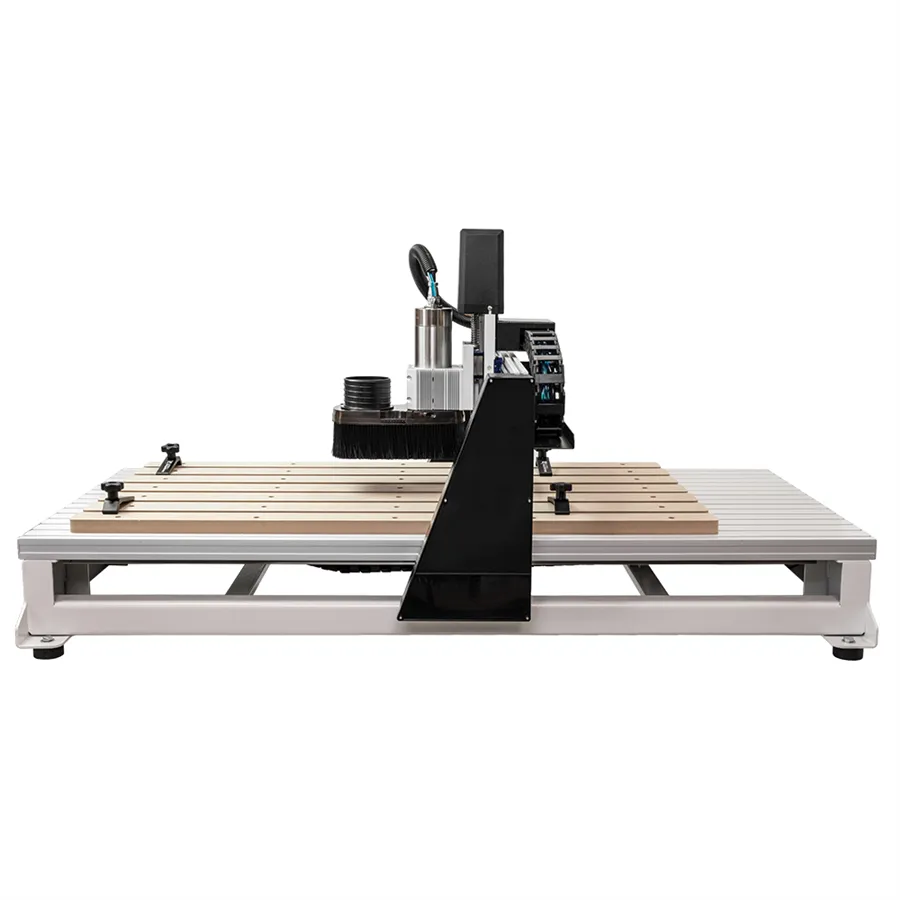

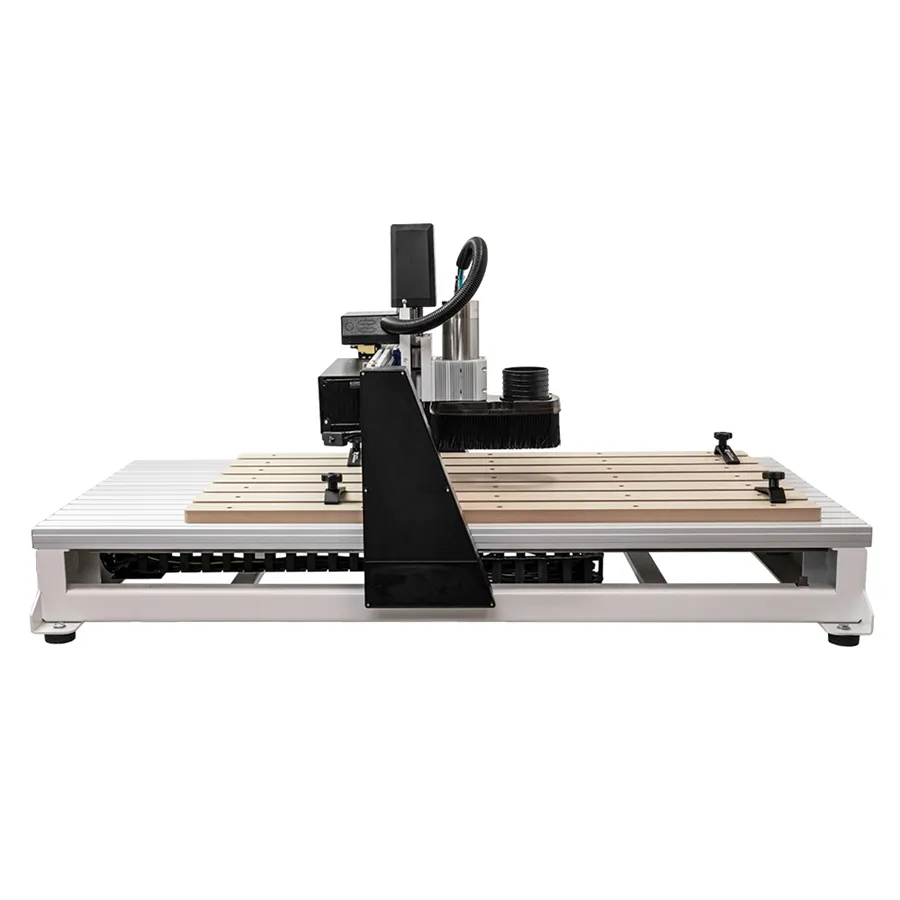

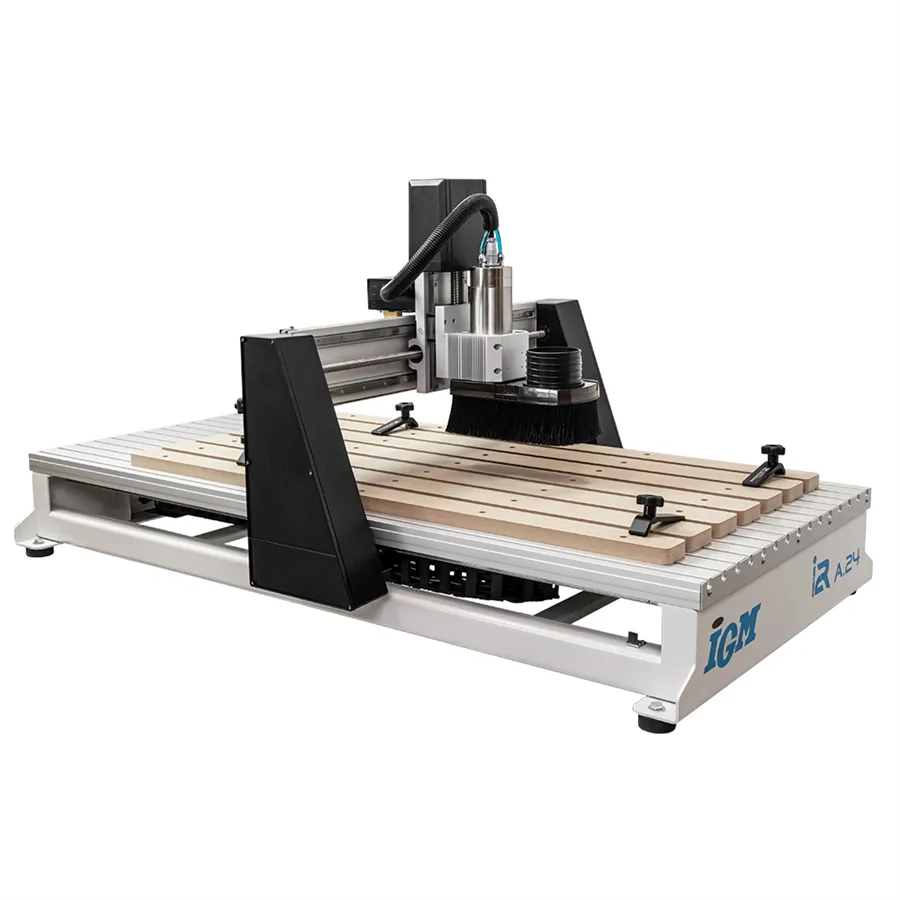

Pantografo CNC IGM i2R A24 – campo trabajo 610 × 1.220 mm

Fresadora CNC IGM i2R A24 – Área de trabajo de 610 × 1220 mm, husillo refrigerado por líquido de 2,2 kW

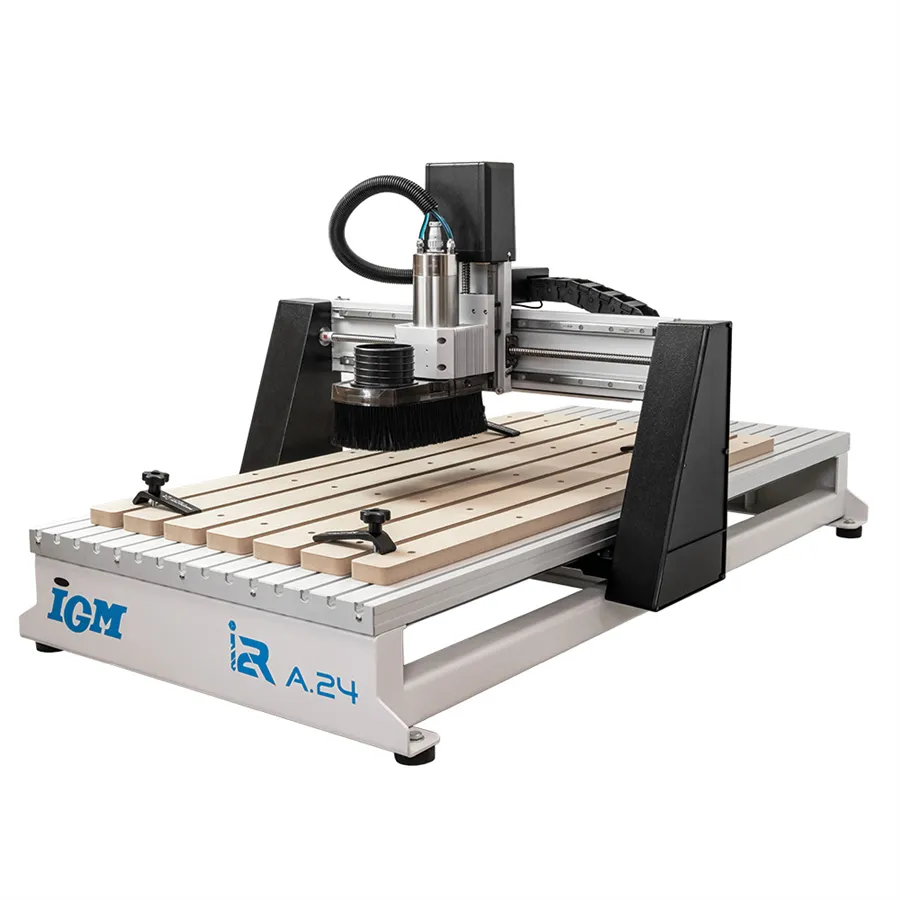

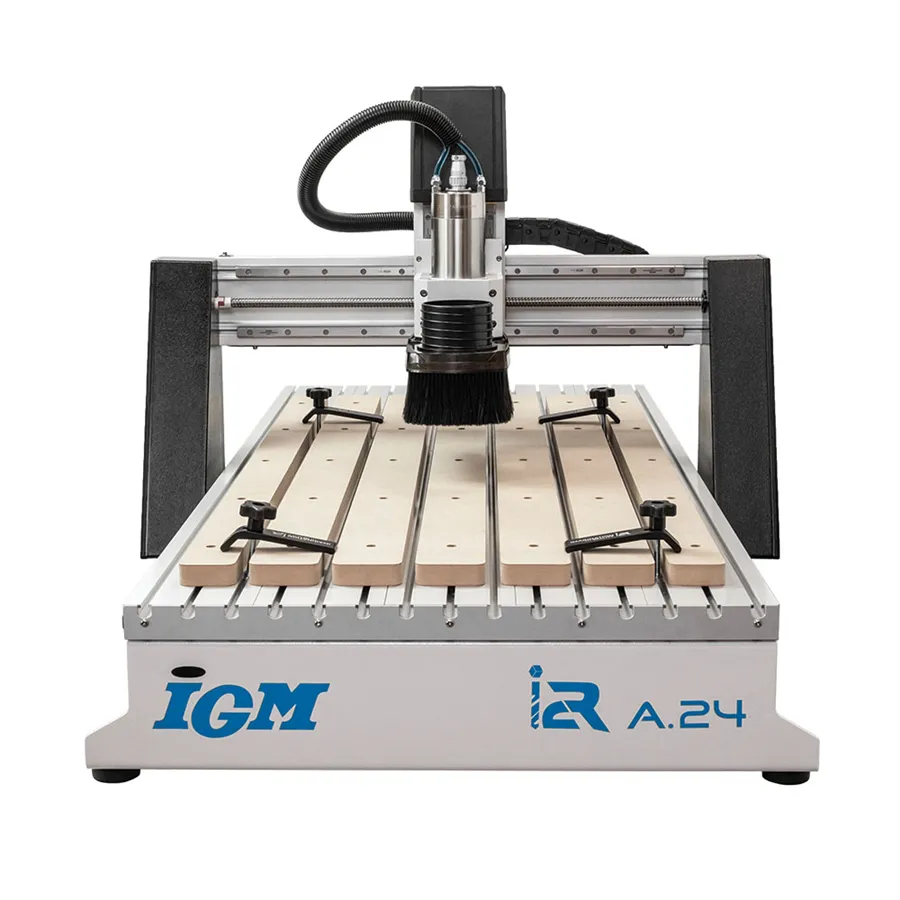

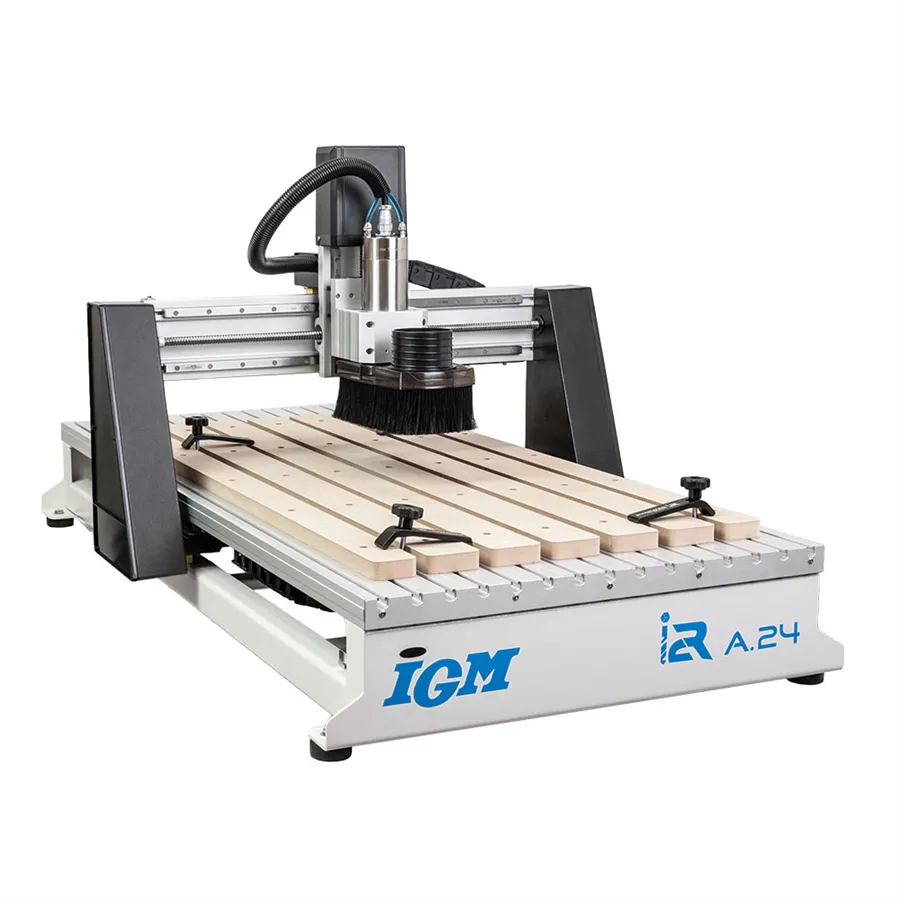

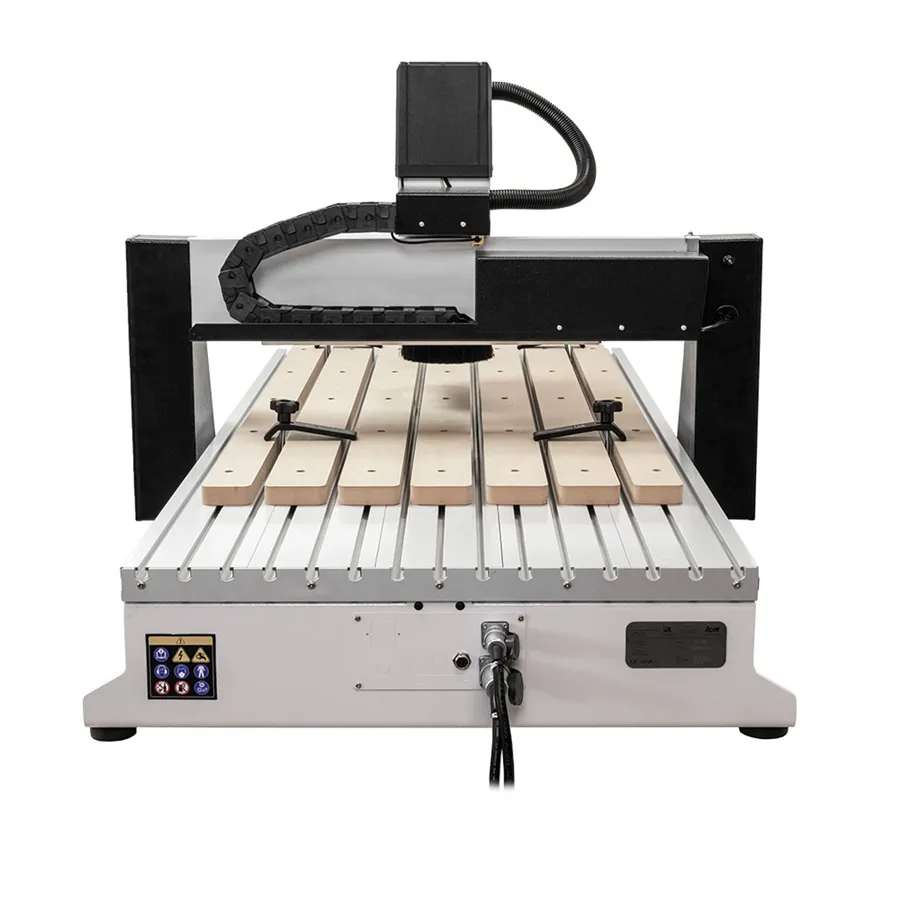

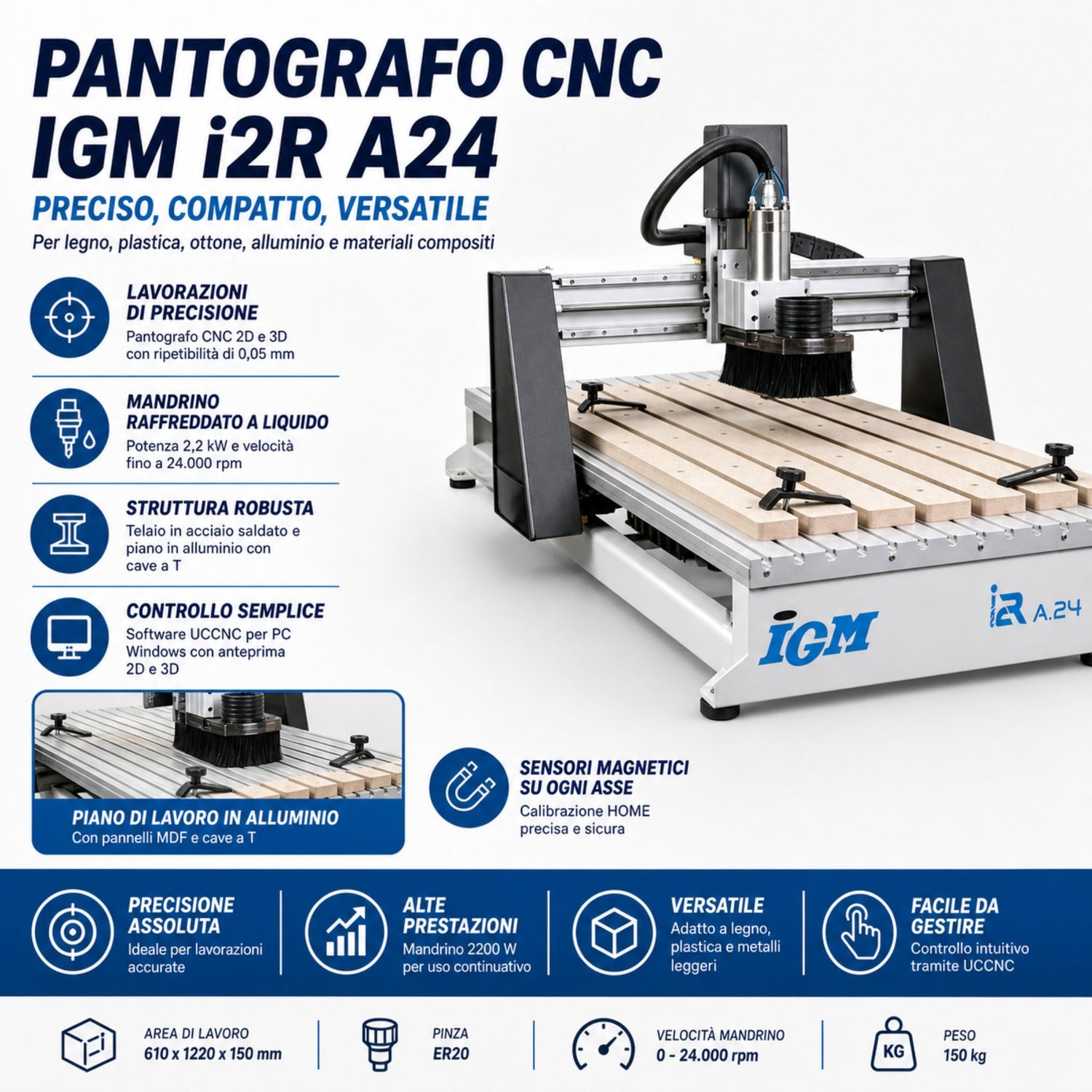

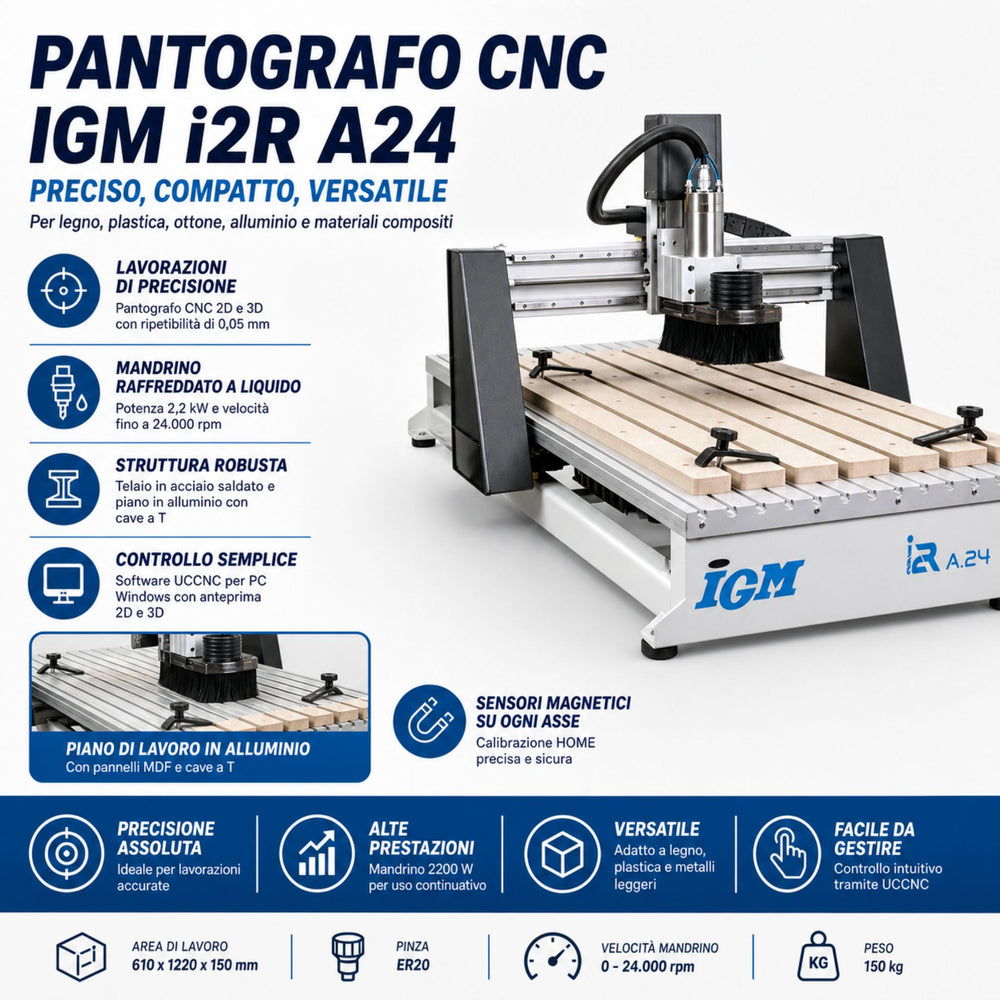

La IGM i2R A24 es una fresadora CNC para aficionados y profesionales, con un área de trabajo de 610 × 1220 × 150 mm, un husillo refrigerado por líquido de 2,2 kW, husillos de bolas de 16 mm y guías prismáticas en los tres ejes. Precisión de repetibilidad de 0,05 mm, alimentación monofásica de 230 V.

Distribuido en Italia por Krollit, distribuidor oficial de IGM desde 2007.

• Área de trabajo (X × Y × Z): 610 × 1220 × 150 mm
• Potencia del husillo: 2,2 kW
• Refrigeración del husillo: Líquida
• Velocidad del husillo: 0–24 000 rpm
• Tipo de pinza: ER20, rango 1–13 mm
• Velocidad máxima del eje X/Y: 6000 mm/min
• Velocidad máxima del eje Z: 2000 mm/min
• Transmisión: Husillos de bolas de 16 mm + guías prismáticas
• Precisión de repetición: 0,05 mm
• Extracción de virutas: 100 mm
• Peso de la máquina: 150 kg
• Alimentación eléctrica: 230 V monofásica

¿Quién usa la i2R A24 y para qué?

La fresadora CNC IGM i2R A24 es utilizada por carpinteros, maquetistas, talleres de prototipado rápido y pequeños talleres de producción a medida. En el sector de la madera, se utiliza para el corte 2D de componentes de muebles, incrustaciones, esculturas y relieves 3D en paneles de hasta 1220 mm. En talleres de plásticos y espuma, procesa poliestireno, PVC y materiales compuestos ligeros.

Con un alcance del eje Z de 150 mm y un husillo de 2,2 kW, permite el mecanizado continuo sin sobrecalentamiento gracias al circuito de refrigeración líquida integrado.

¿Para quién es la i2R A24?

Perfil	Compatibilidad	Modelo
Aficionado avanzado o creador con espacio dedicado	Adecuado	Alimentación monofásica de 230 V, área de trabajo de 610 × 1220 mm para proyectos de tamaño mediano, software UCCNC incluido con licencia de por vida.
Pequeños talleres de carpintería o modelismo (1-5 personas) personas)	Adecuado	El husillo refrigerado por líquido de 2,2 kW permite un uso continuo; precisión de repetición de 0,05 mm para componentes personalizados.
Laboratorio de prototipado de latón y aluminio	Adecuado	El fabricante declara la maquinabilidad del latón y el aluminio; las guías prismáticas y los husillos de bolas de 16 mm mantienen la precisión en metales no ferrosos.
Producción industrial en masa de acero o materiales duros	No apto	La máquina no está diseñada para acero ni aleaciones duras; para la producción continua en serie de metales ferrosos, se requieren centros CNC con una construcción y husillos superiores.

No apto para: mecanizado de acero, hierro fundido o aleaciones duras; producción en serie con ciclos de 24 horas sin supervisión; piezas con una dimensión Y superior a 1220 mm.

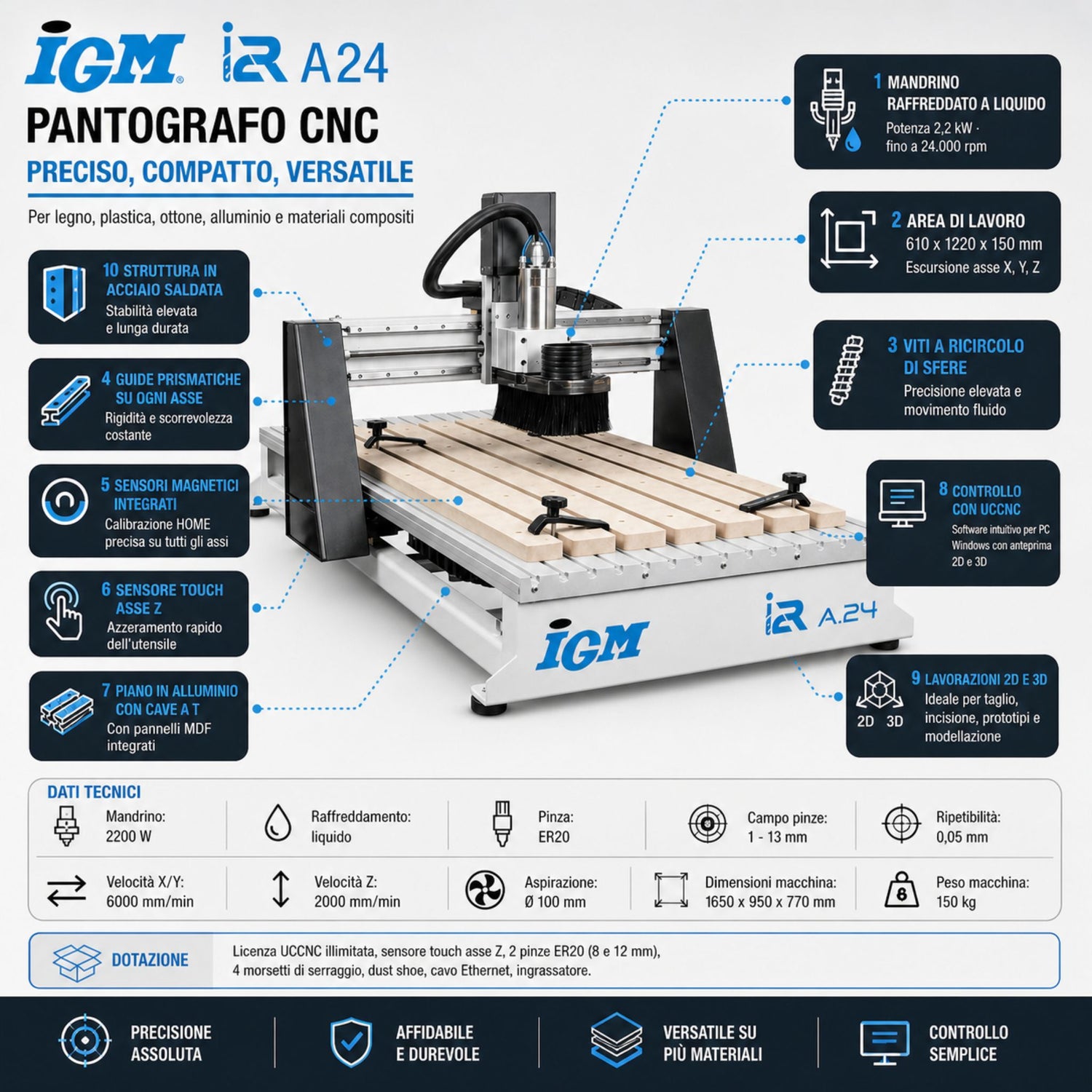

Capacidad de mecanizado

Rango de trabajo X	610 mm
Rango de trabajo Y	1220 mm
Rango de trabajo Z	150 mm
Precisión de repetición	0,05 mm
Operaciones de mecanizado compatibles	2D y 3D
Materiales mecanizables	Madera, MDF, contrachapado, espuma, poliestireno, latón, aluminio, plástico

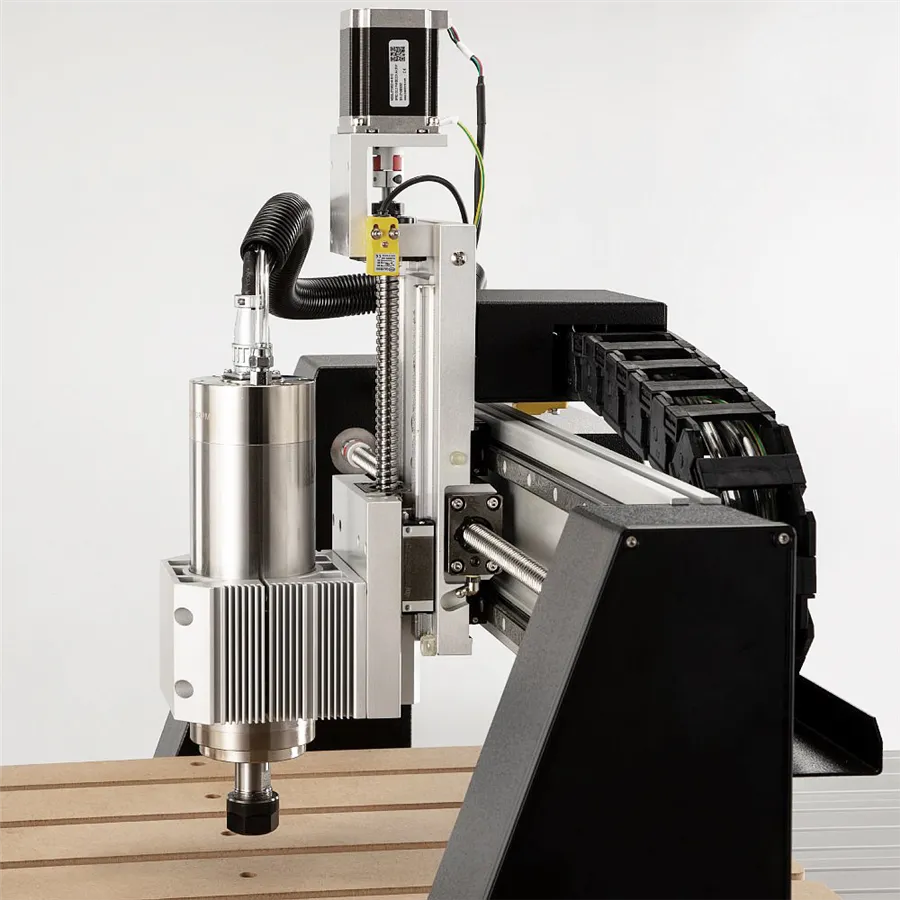

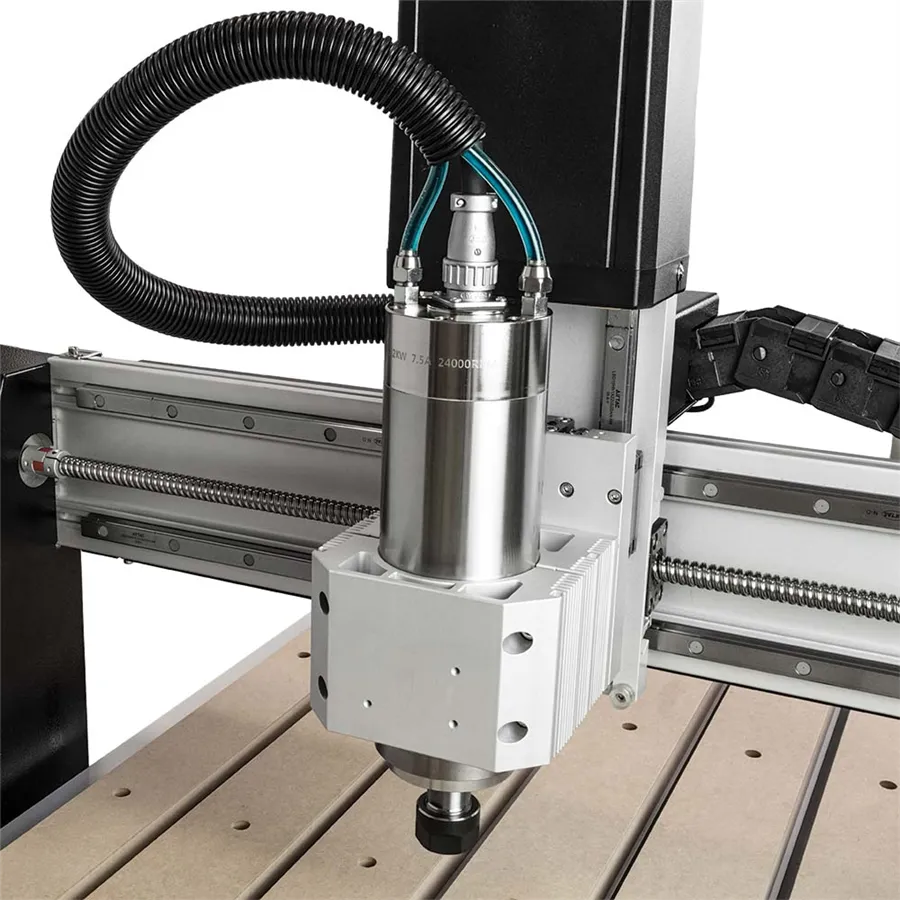

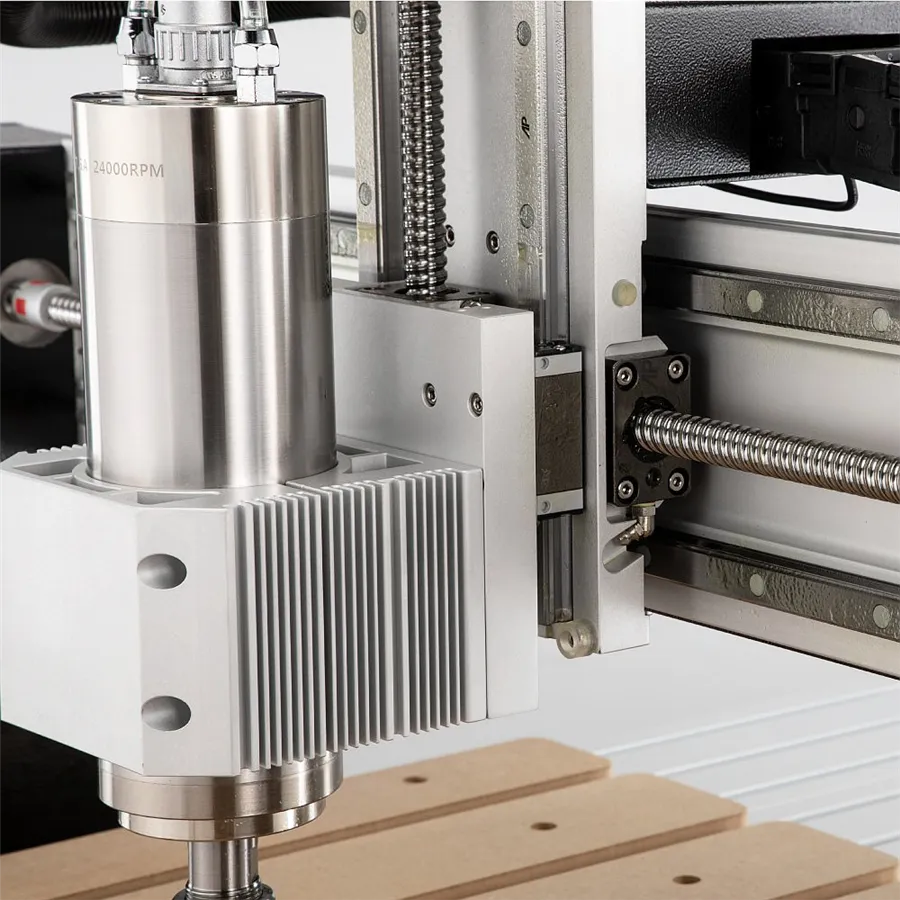

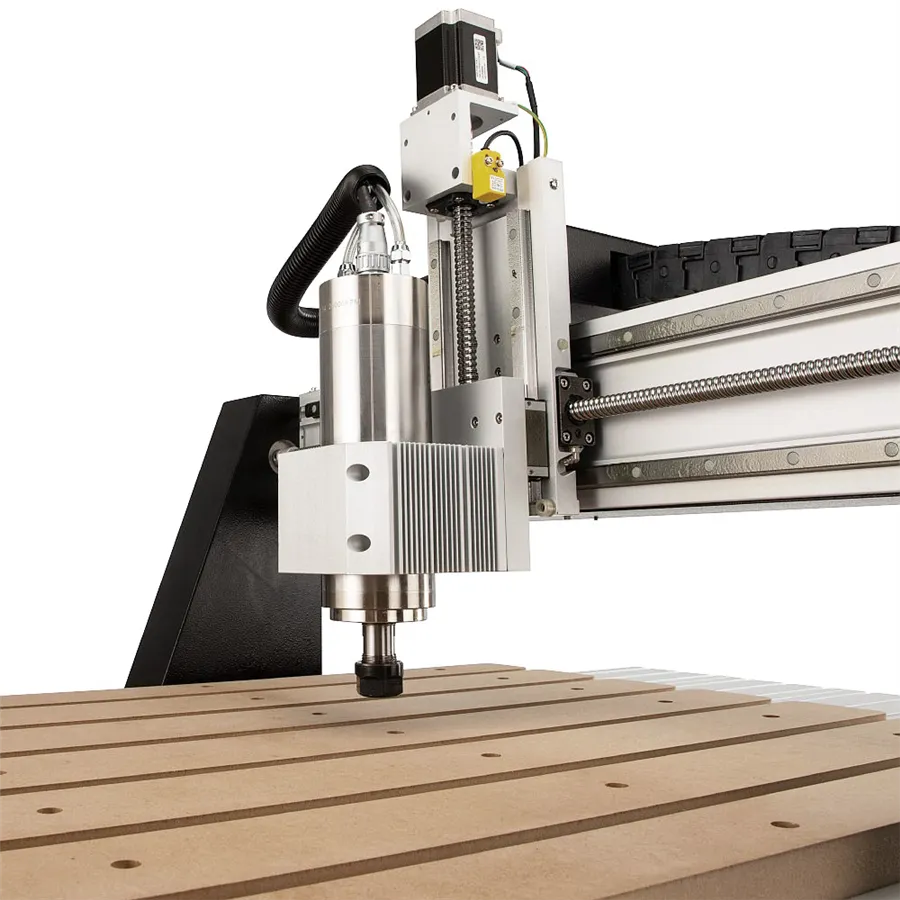

Husillo y transmisión

Potencia del husillo	2,2 kW
Refrigeración	Líquida
Velocidad del husillo	0–24 000 rpm

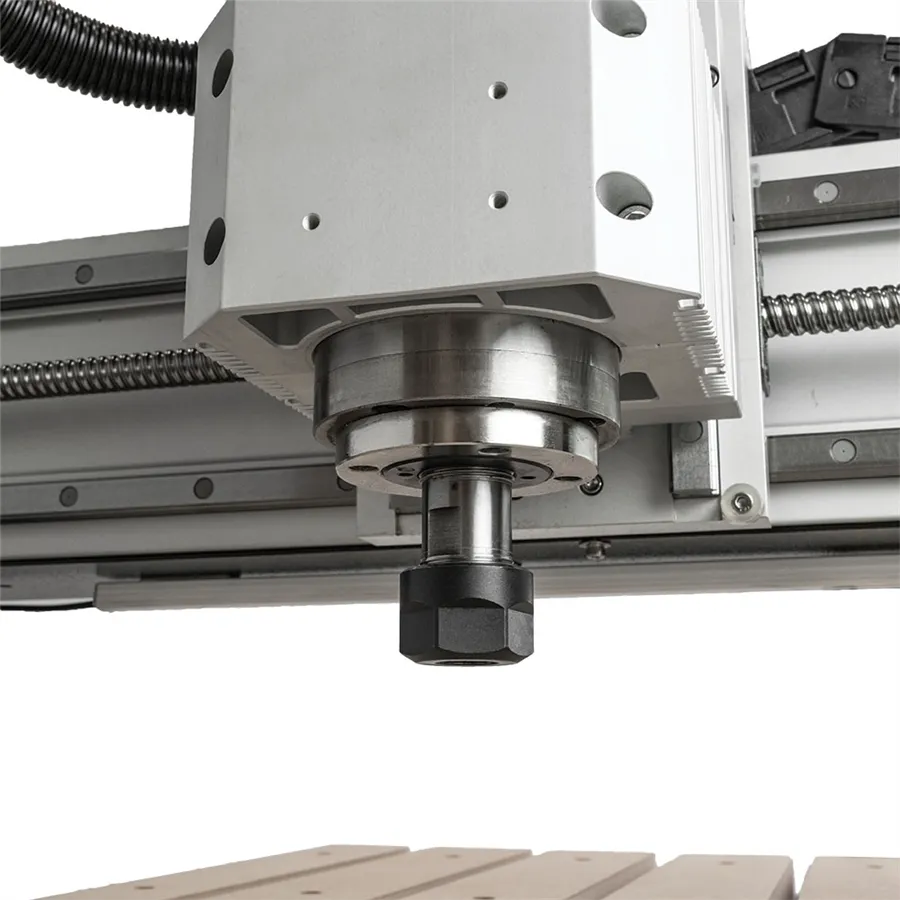

Tipo de pinza	ER20
Rango de la pinza	1–13 mm
Transmisión del eje	Bola de 16 mm tornillos
Guías	Prismáticas en cada eje
Sensores de final de recorrido	Sensores de proximidad magnéticos en cada eje

Velocidad y dinámica

Velocidad máxima ejes X/Y	6000 mm/min (83 mm/s)
Velocidad máxima eje Z	2000 mm/min (33 mm/s)

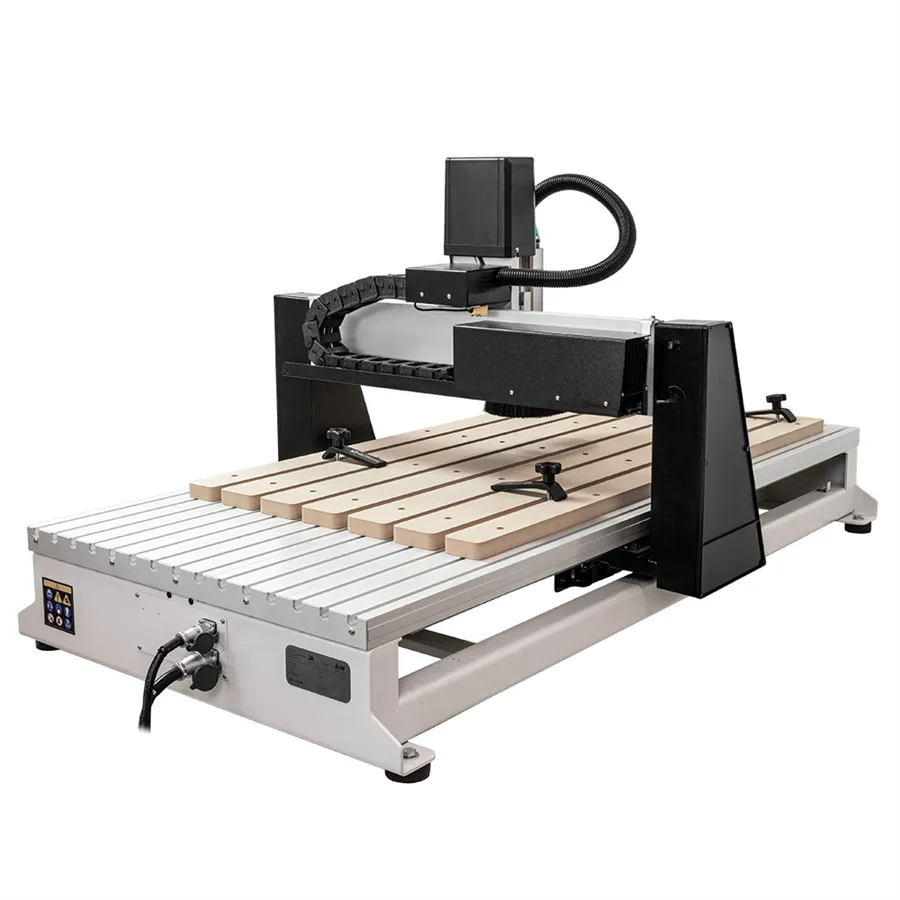

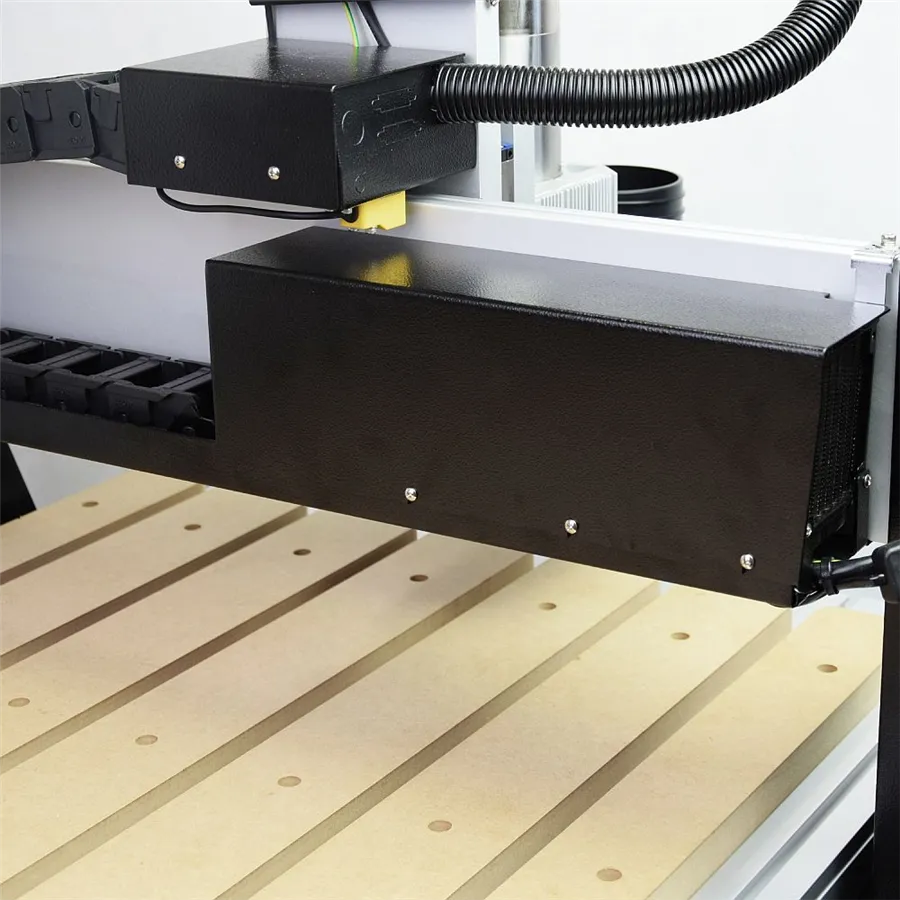

Mesa de trabajo

Material de la mesa de trabajo	Aluminio, 40 mm de espesor

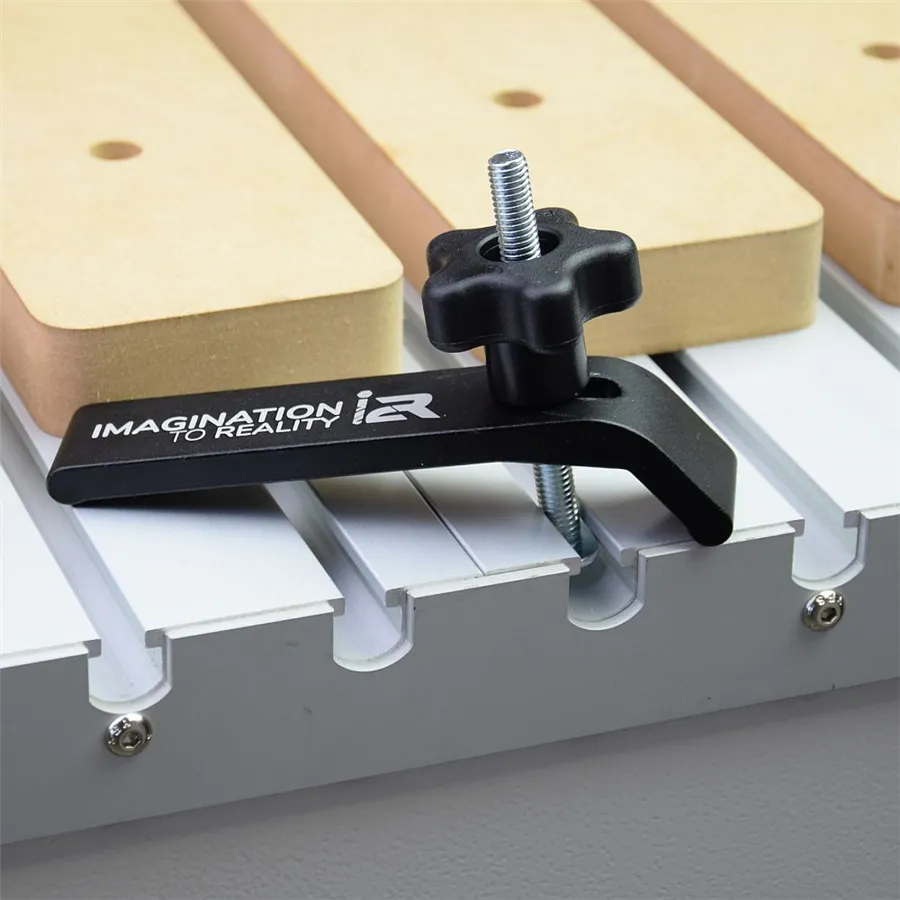

Sistema de fijación	Ranura en T con inserciones de MDF
Conexión de extracción de virutas	100 mm

Dimensiones, peso y alimentación

Dimensiones de la máquina (An × Pr × Al)	1650 × 950 × 770 mm
Peso neto	150 kg
Dimensiones del embalaje (largo × ancho × alto)	1670 × 1000 × 840 mm
Peso del embalaje	188 kg
Alimentación	230 V monofásica
Interfaz	UCCNC en PC con Windows

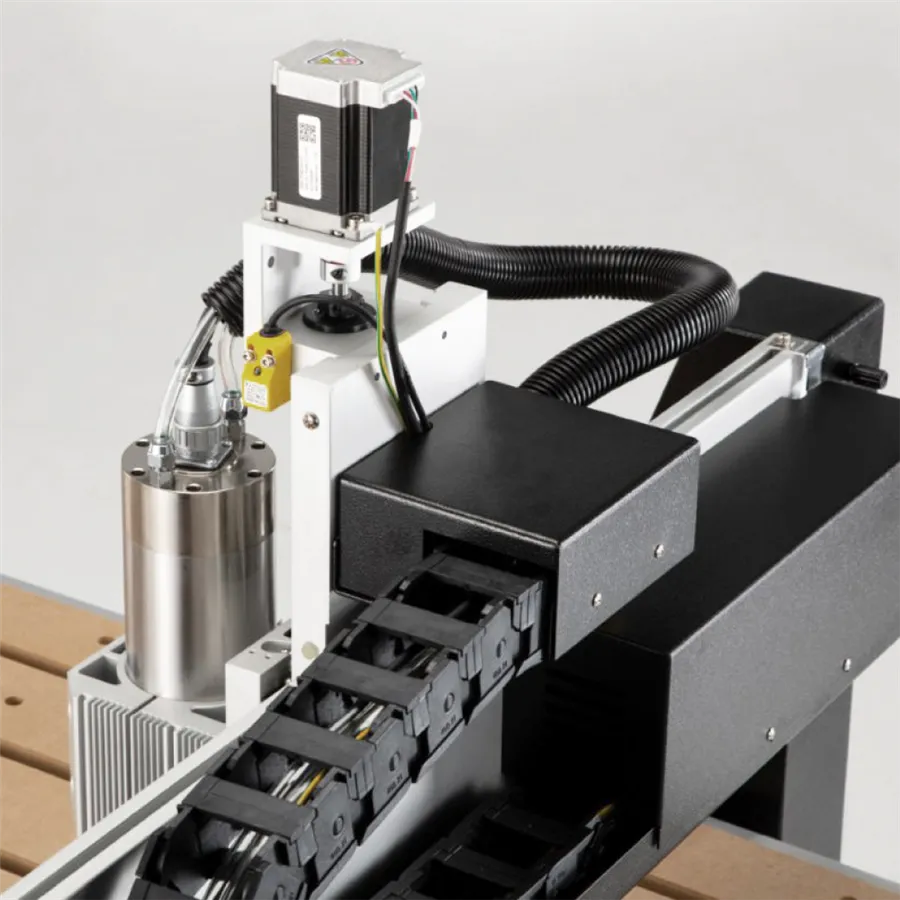

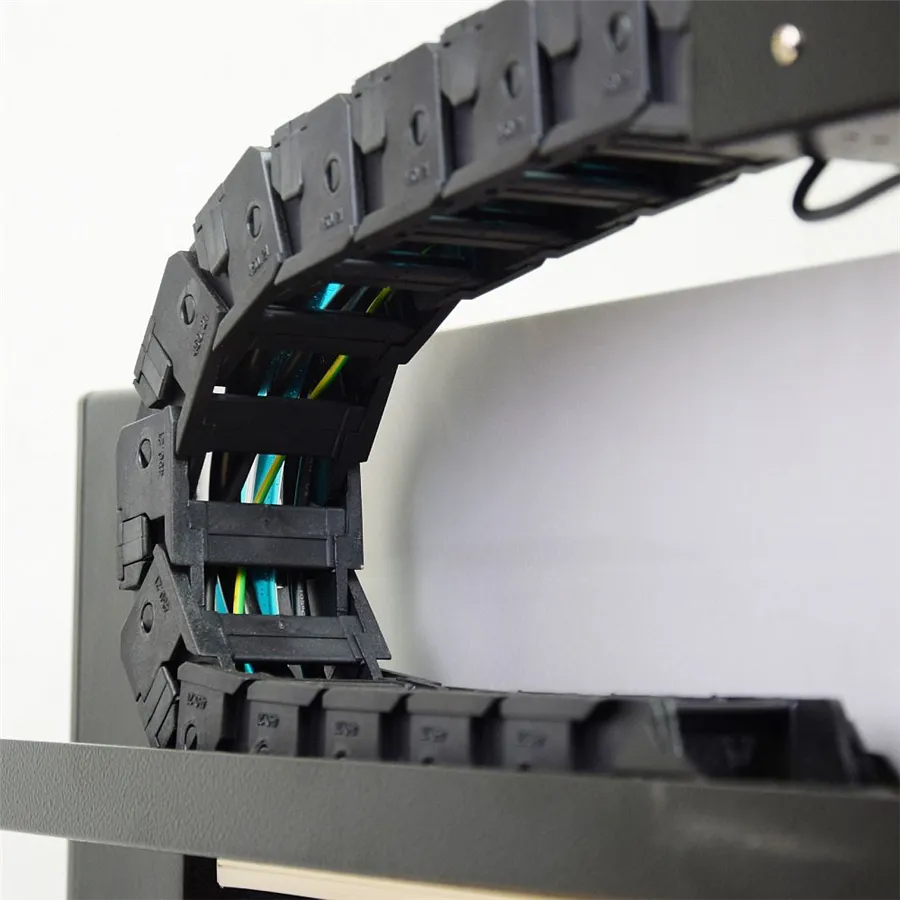

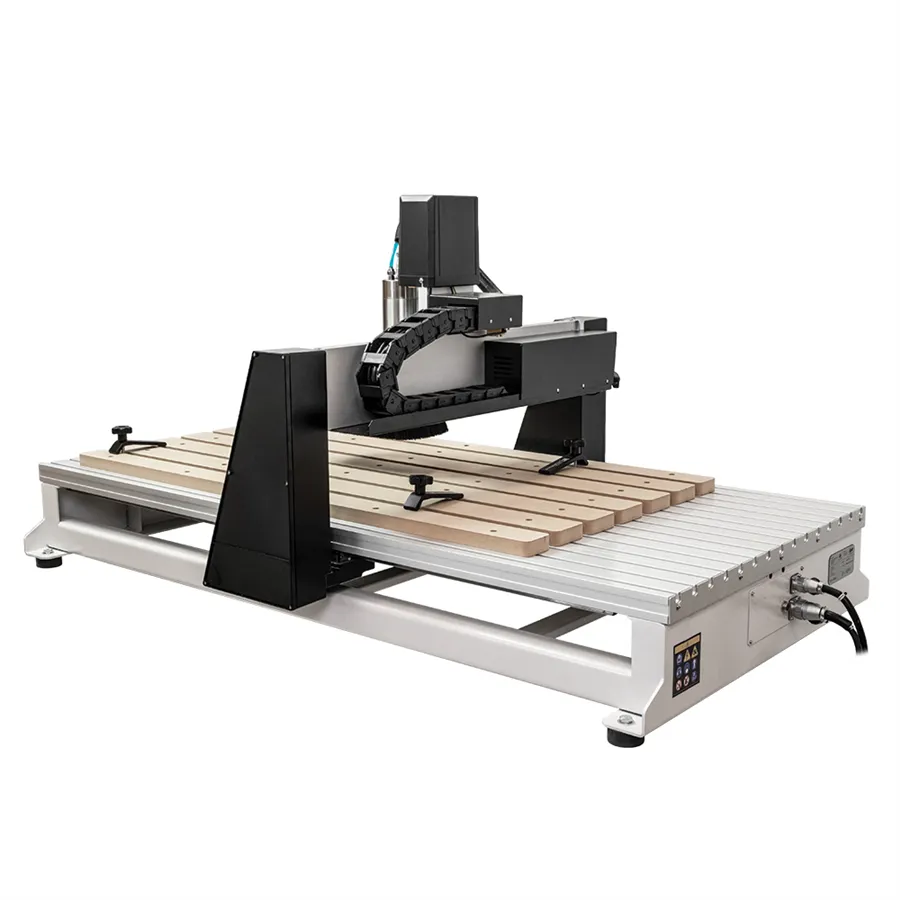

Cableado	Cadena de cable de nailon flexible en todas las unidades ejes

Equipamiento estándar

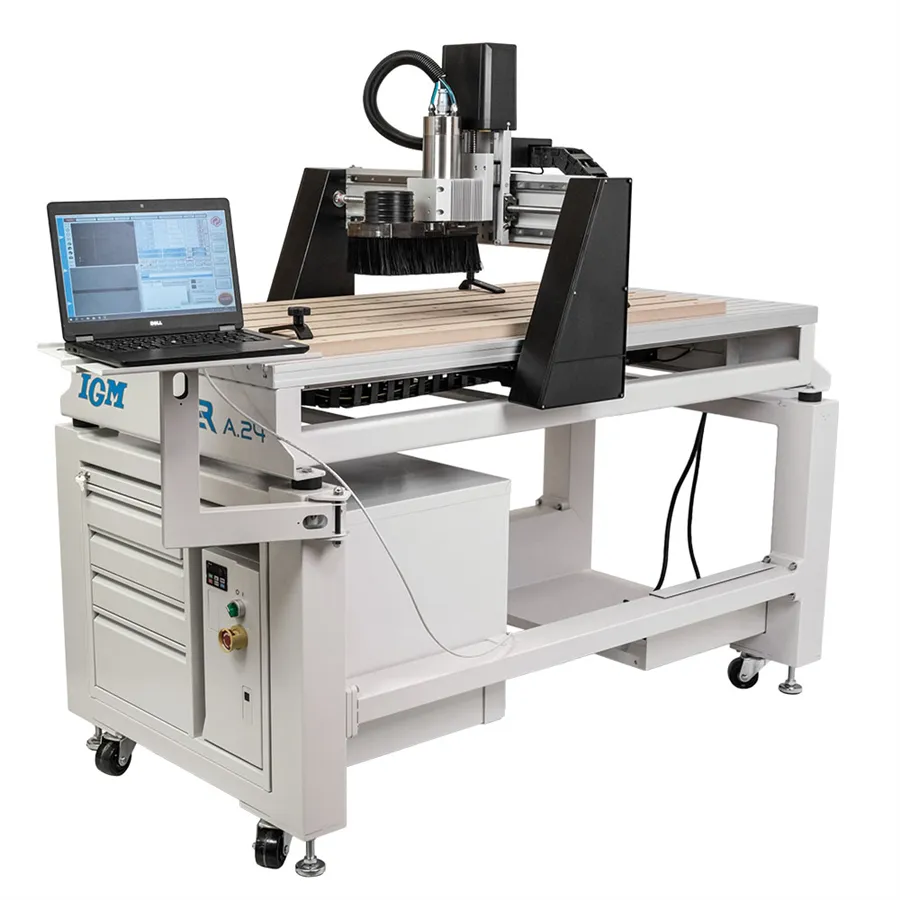

• Fresadora CNC A24 con panel de control integrado
• 2 pinzas ER20 (8 mm y 12 mm)
• Aspiradora de virutas
• 2 llaves para husillo
• Sensor táctil para puesta a cero del eje Z
• Licencia UCCNC ilimitada
• 4 abrazaderas de bloqueo
• Cable Ethernet
• Pistola de engrase

Aplicaciones profesionales

Corte y fresado de madera y productos derivados de la madera

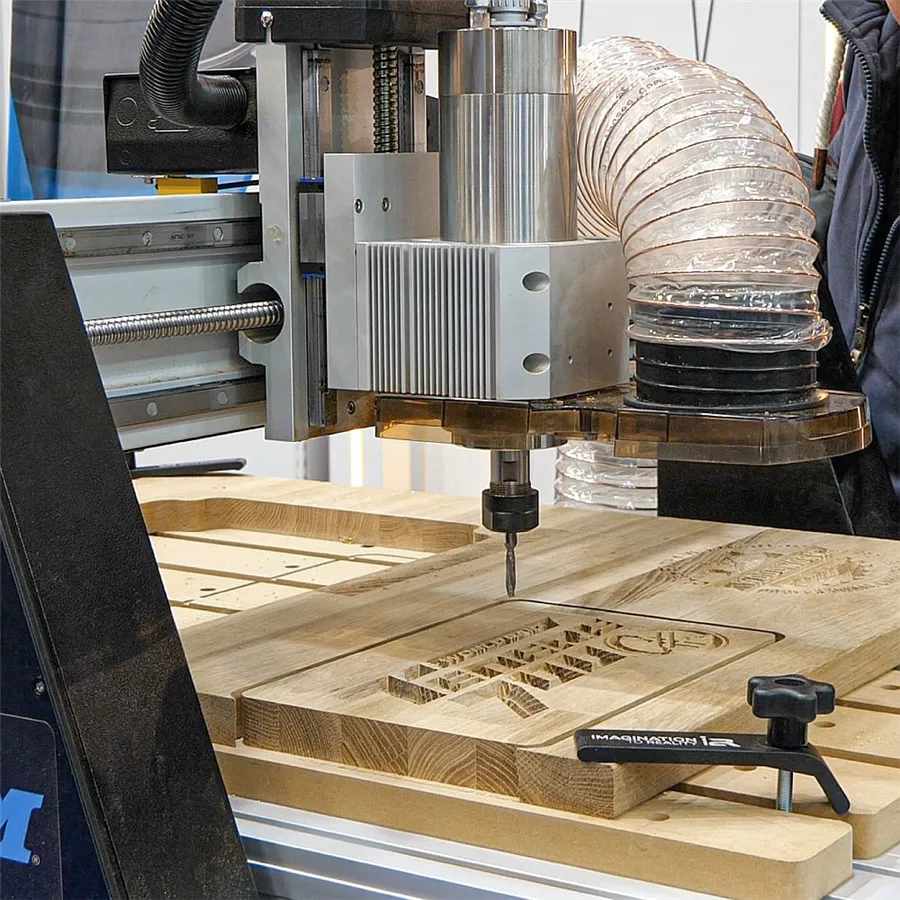

Con su eje Y de 1220 mm, la fresadora CNC i2R A24 puede mecanizar melamina, MDF y contrachapado Paneles disponibles comercialmente sin necesidad de reposicionamiento. La mesa de aluminio de 40 mm con ranuras en T admite abrazaderas estándar. El husillo ER20 admite fresas de 1 a 13 mm para marcado y pegado, mecanizado 3D, desbaste y acabado. Adecuado para componentes de muebles a medida, marcos, incrustaciones y modelos arquitectónicos.

Prototipado rápido en plásticos y metales no ferrosos

La refrigeración líquida del husillo permite mecanizar de forma continua en poliestireno expandido, PVC, nailon y aluminio sin sobrecalentamiento. La repetibilidad de 0,05 mm permite crear prototipos funcionales, matrices de termoformado y muestras de presentación. El eje Z de 150 mm permite mecanizar bloques de espuma o fresar cavidades profundas en aluminio con herramientas cortas.

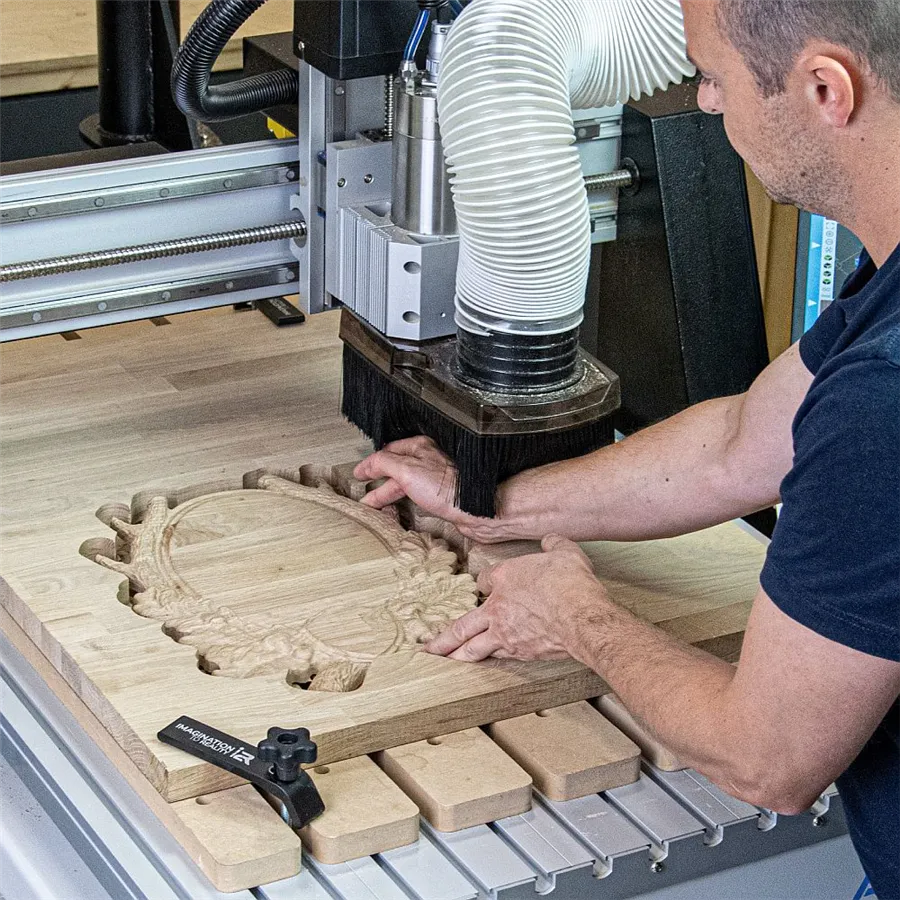

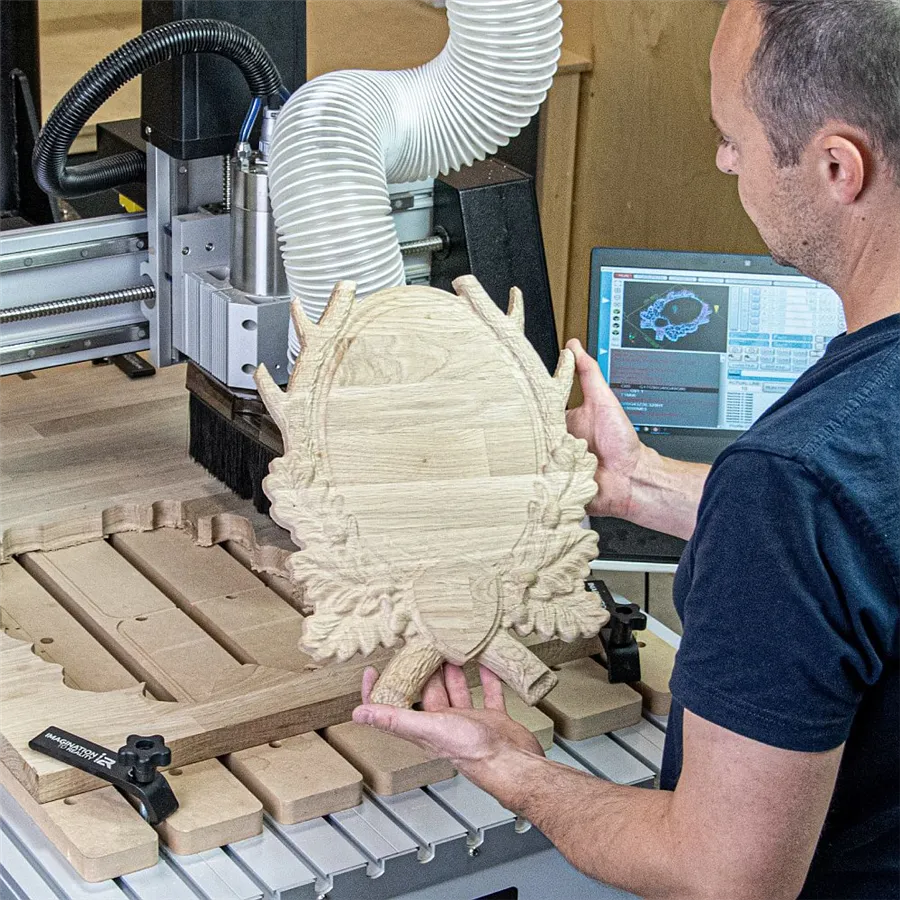

Modelado, Escultura y Señalización

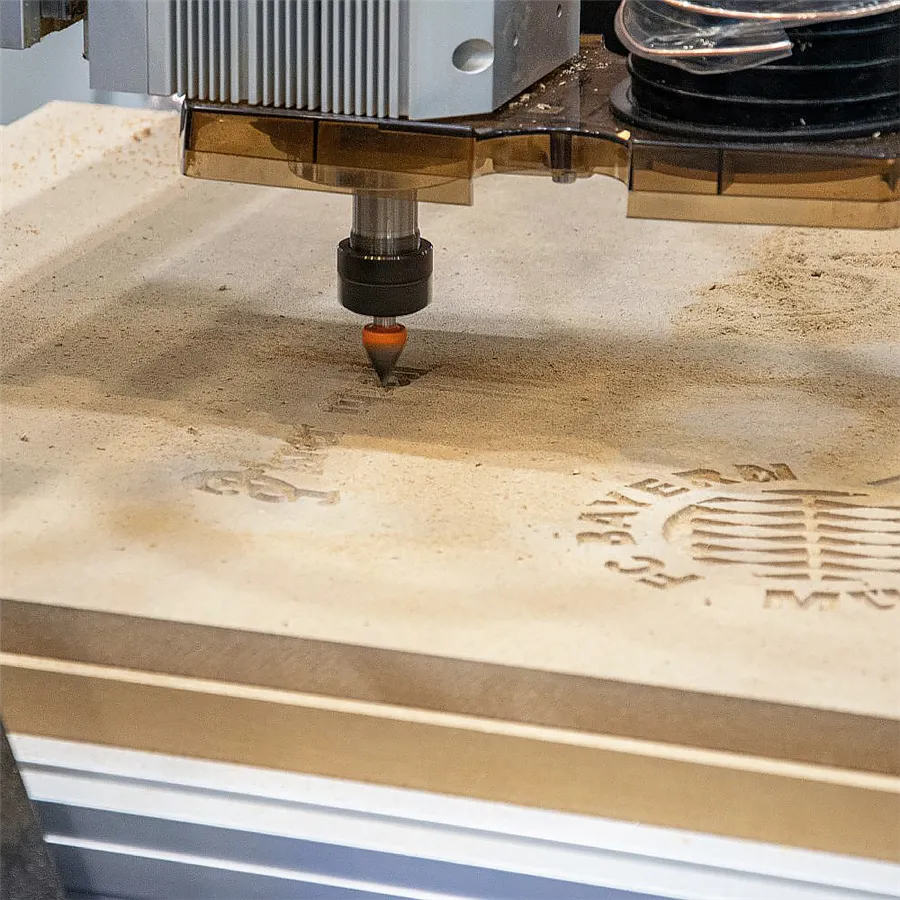

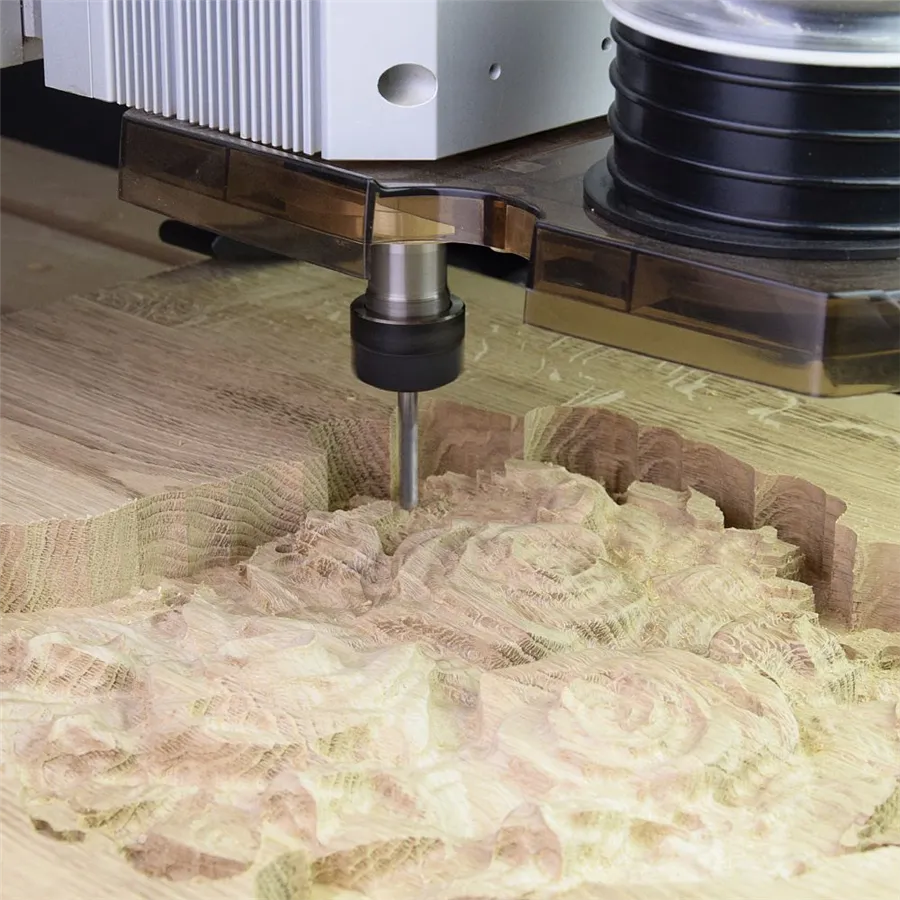

El control 3D mediante UCCNC con visualización en tiempo real permite mecanizar relieves, esculturas y letreros a partir de archivos G-code exportados desde cualquier software CAM. El kit opcional de cuarto eje (no incluido) amplía el mecanizado a cilindros y objetos torneados. La trayectoria del eje Y de 1220 mm cubre placas, letreros y paneles decorativos de tamaño mediano en una sola pasada.

Preguntas frecuentes

¿Cuál es el rango de trabajo efectivo del pantógrafo IGM i2R A24 y qué puedo mecanizar?

El rango de trabajo es de 610 mm (X) × 1220 mm (Y) × 150 mm (Z). Este espacio se puede utilizar para mecanizar madera, MDF, contrachapado, aluminio, latón, plástico rígido y espuma.

El eje Y de 1220 mm tiene la mitad del ancho de un panel comercial de 2440 mm, lo que permite mecanizar componentes de muebles sin necesidad de cortar el panel inicial. La profundidad del eje Z de 150 mm es suficiente para la mayoría de los trabajos de fresado 3D en bloques de espuma o aluminio con herramientas cortas. Para piezas de más de 150 mm de altura, conviene considerar un router de mayor formato.

¿Funciona el router i2R A24 con corriente doméstica de 230 V?

Sí. El i2R A24 se alimenta con corriente monofásica de 230 V, el voltaje estándar para hogares y empresas italianas, sin necesidad de una línea trifásica. El husillo de 2,2 kW funciona con una toma industrial CEE de 16 A o con un sistema dedicado de 16 A en un circuito monofásico estándar. No se requiere un panel eléctrico trifásico. Se recomienda asegurarse de que la línea dedicada al pantógrafo no se comparta con otras máquinas de alta potencia para evitar caídas de tensión durante el procesamiento. ¿Qué software se requiere para usar la i2R A24 y qué incluye? La máquina incluye una licencia ilimitada de UCCNC para control en tiempo real. El software CAD/CAM para crear archivos de código G no está incluido y debe adquirirse por separado. UCCNC funciona en Windows 7, 8, 10 y 11 con un PC con al menos una CPU de 2 GHz, 4 GB de RAM, 16 GB de almacenamiento y un puerto USB-A más un puerto Ethernet. Para aprovechar al máximo el rango del eje Y de 1220 mm en el software CAM, IGM recomienda VCarvePro: la versión VCarveDesktop solo permite diseñar en áreas de hasta 610 × 610 mm. Ni el portátil ni el software CAM están incluidos.

¿Qué accesorios opcionales se pueden añadir a la i2R A24?

La i2R A24 es compatible con un kit de cuarto eje rotativo que permite el mecanizado cilíndrico. Se pueden instalar abrazaderas adicionales, un brazo de extracción de virutas y soportes personalizados mediante las ranuras en T de la mesa.

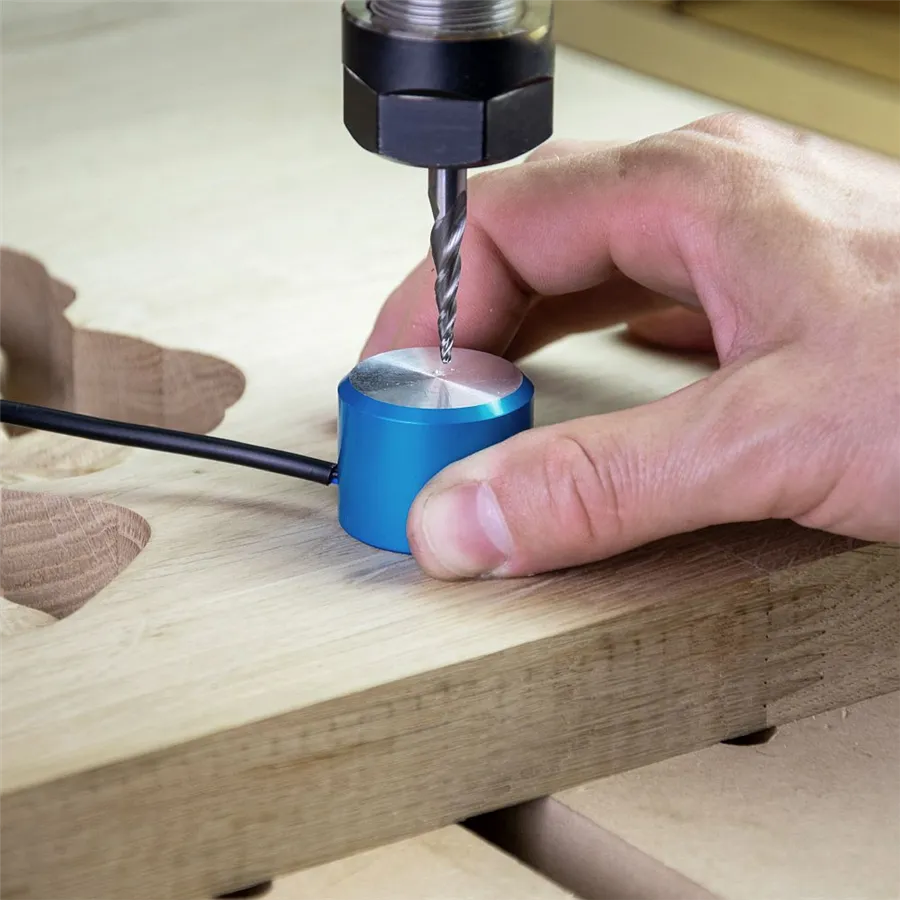

La mesa incluye cuatro abrazaderas de bloqueo, un sistema de extracción de virutas y un sensor táctil en el eje Z. Para quienes cambian de herramienta con frecuencia, el sensor táctil del eje Z permite la re-medición automática de la longitud de la herramienta con un solo clic en "AUTO Touch-off" en UCCNC, eliminando los cálculos manuales.

El mando de Xbox (no incluido) es compatible con el software UCCNC para el control manual del pantógrafo.

¿Qué precisión ofrece el i2R A24 y de qué depende?

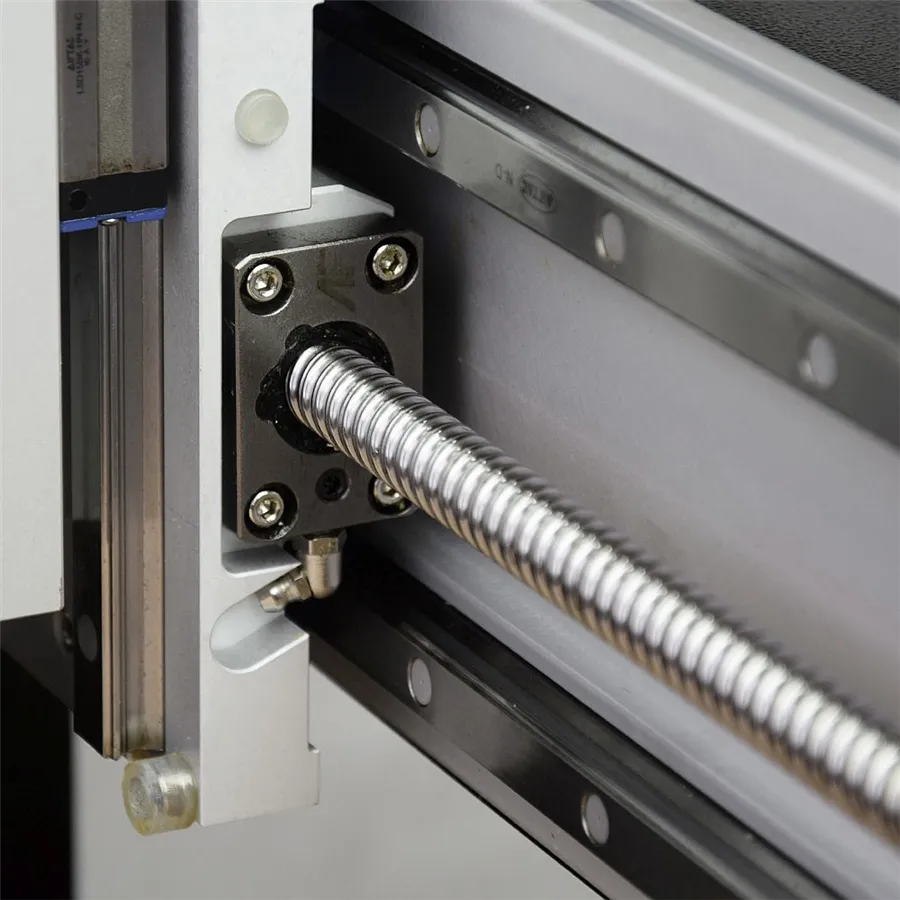

IGM afirma una precisión de repetición de 0,05 mm, lograda con husillos de bolas de 16 mm y guías prismáticas con rodamientos recirculantes en los tres ejes.

La ausencia de correas y cajas de engranajes en la transmisión elimina las fuentes de holgura mecánica más comunes en los pantógrafos básicos. Los sensores de proximidad magnéticos en cada eje permiten la calibración automática de la posición inicial antes de cada sesión, devolviendo la máquina a una posición de referencia conocida.

En la mesa de trabajo, los paneles de MDF encajados en ranuras en T mantienen la pieza nivelada y protegen el aluminio de posibles golpes de herramientas. ¿Cuánto pesa el i2R A24 y cómo se entrega? El peso neto es de 150 kg; con el embalaje, pesa 188 kg. La entrega se realiza a pie de calle con una plataforma elevadora hidráulica incluida en el servicio de Krollit. Las dimensiones del embalaje son 1670 × 1000 × 840 mm. Para colocar el pantógrafo en el taller, conviene planificar el acceso con antelación: su ancho de 950 mm requiere que se pueda abrir una puerta estándar de 100 cm. Krollit realiza los envíos en un plazo de 5 a 9 días laborables (7 días para las regiones del sur) mediante una empresa de mensajería especializada en cargas pesadas. ¿Qué materiales no se pueden mecanizar con la fresadora i2R A24? El fabricante IGM no incluye acero, hierro fundido, titanio ni aleaciones duras entre los materiales compatibles. La fresadora está diseñada para madera, productos de madera, plástico, espuma, latón y aluminio. Intentar fresar aceros endurecidos o materiales abrasivos duros desgastará rápidamente las guías y el husillo, que no están diseñados para soportar estas tensiones. Para mecanizar acero inoxidable o aleaciones de alta resistencia, se requiere un centro de mecanizado CNC con estructura de hierro fundido, husillo ISO 30 o BT30 y lubricación MQL. Para la creación de prototipos en latón y aluminio de pequeño tamaño, el pantógrafo funciona a bajas velocidades de avance y utiliza herramientas de carburo específicas para metales no ferrosos. ¿Qué mantenimiento requiere la i2R A24 y con qué frecuencia?

Las principales tareas de mantenimiento incluyen la lubricación de los husillos de bolas y las guías prismáticas, la comprobación del nivel de refrigerante del husillo y la limpieza de la mesa de virutas.

IGM proporciona de serie una pistola de engrase para la lubricación periódica de los husillos de bolas y los asientos de las guías. En uso continuo, se recomienda la lubricación cada 40-80 horas de funcionamiento. El circuito de refrigeración líquida requiere la comprobación del nivel y la sustitución anual del fluido anticorrosivo. Los cables y las mangueras están protegidos por una cadena portacables de nailon, que reduce el desgaste por fricción durante el movimiento de los ejes.
