Descripción

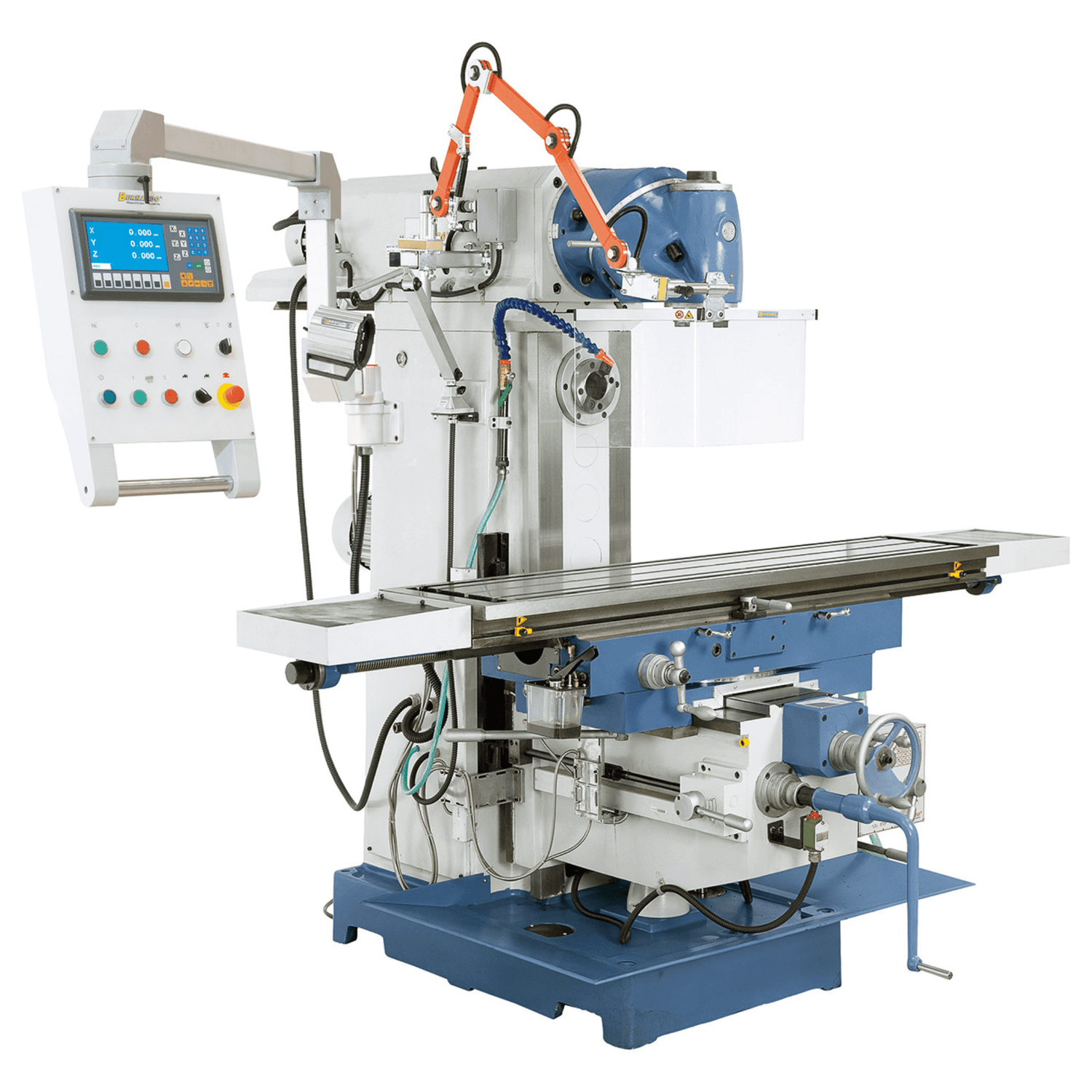

La fresatrice universale Bernardo UWF 150 è il top di gamma delle fresatrici universali Bernardo. Offre mandrino verticale e orizzontale ISO 50, velocità verticale 12 stadi 60-1.750 giri/min e orizzontale 12 stadi 58-1.800 giri/min, tavola 1.650×360 mm inclinabile ±45° con cave a T 14 mm, corse longitudinale 1.350 mm / trasversale 290 mm / verticale 390 mm, 8 avanzamenti automatici su tutti gli assi, avanzamenti rapidi 1.290/1.208/513 mm/min (X/Y/Z), motori 4 kW verticale + 4 kW orizzontale, struttura in ghisa massiccia, guide rettangolari su Y e Z, ingranaggi temprati in bagno d'olio, pannello comandi girevole. DRO ES-12 H 3 assi incluso. Peso 2.250 kg. Prodotta in Austria, distribuita in Italia da Krollit come distributore ufficiale Bernardo dal 2007.
- Mandrini: Verticale e orizzontale ISO 50
- Velocità verticale: 12 stadi: 60 – 1.750 giri/min
- Velocità orizzontale: 12 stadi: 58 – 1.800 giri/min
- Tavola: 1.650 × 360 mm inclinabile ±45°
- Corse (X / Y / Z): 1.350 / 290 / 390 mm
- Motori: 4 kW verticale + 4 kW orizzontale
- Peso: ca. 2.250 kg
Chi usa la UWF 150 e per cosa
La Bernardo UWF 150 è il top di gamma delle fresatrici universali Bernardo, dimensionata per officine industriali con produzione professionale ad alta precisione su pezzi grandi. Salto di fascia rispetto alle UWF 90/95: attacco mandrino ISO 50 (vs ISO 50 - portautensili più grandi e potenti), motori 4 kW (vs 2,2 kW), tavola 1.650×360 mm (la più grande della famiglia). L'attacco ISO 50 è caratteristica industriale: porta utensili di dimensioni maggiori (frese fino Ø 100-150 mm) con coppia trasmessa superiore. I motori 4 kW (oltre il doppio dei 2,2 kW delle UWF inferiori) gestiscono lavorazioni pesanti su acciai duri e utensili grandi senza compromessi. Le guide rettangolari su Y e Z combinano rigidità su due dei tre assi più sollecitati durante la fresatura. Il pannello comandi girevole è caratteristica ergonomica: l'operatore ruota i comandi nella posizione più comoda in base alla lavorazione. Gli avanzamenti automatici su tutti e 3 gli assi (8 stadi) e gli avanzamenti rapidi 1.290/1.208/513 mm/min (X/Y/Z) ottimizzano i tempi di ciclo per produzione di serie. Nei laboratori dei clienti Krollit è scelta da officine meccaniche industriali con produzione di precisione su pezzi grandi, carpenterie metalliche con lavorazioni complete, e laboratori che richiedono il massimo livello professionale Bernardo nelle fresatrici universali.
Il suo posto nella gamma Bernardo
La UWF 150 è il vertice della gamma UWF Bernardo, l'unica con attacco ISO 50. Sotto di lei: UWF 95 N (tavola 1.600×360 mm, ISO 40, motori 2,2 kW, peso 2.200 kg) per produzione professionale standard; UWF 110 (testa universale 360°, tavola 1.120×260 mm, ISO 40); UWF 90 V e UWF 90-1270 (tavola 1.270×280, ISO 40); UWF 80 E e UWF 80 E Vario (tavola 1.000×240, ISO 40). Differenza chiave UWF 150 vs UWF 95 N: l'attacco ISO 50 (vs ISO 40) e i motori 4 kW (vs 2,2 kW). Per lavorazioni industriali pesanti su acciai duri o utensili grandi (oltre Ø 50 mm) la UWF 150 è dimensionata correttamente. Per produzione standard su acciai dolci e leghe medie con utensili fino Ø 50 mm la UWF 95 N è dimensionata correttamente con costo significativamente inferiore. L'investimento in UWF 150 è giustificato per officine con esigenze di potenza elevata, utensili ISO 50, e cicli intensivi continuativi. Per officine che hanno già parco utensili ISO 40, il passaggio a ISO 50 richiede aggiornamento utensili: pianificare di conseguenza.
Logistica e supporto Krollit
Spedizione Bernardo in 5-9 giorni lavorativi (7 giorni al Sud). Con 2.250 kg richiede gru di portata adeguata e pavimentazione industriale dimensionata. Dimensioni 2.250 × 2.000 × 1.995 mm: verificare l'accesso al laboratorio. Adattatori ISO 50, frese, accessori e ricambi originali Bernardo disponibili da magazzino con spedizione 3-5 giorni lavorativi. Assistenza clienti in italiano disponibile.
Per chi è la UWF 150
| Profilo | Compatibilità | Motivo |
|---|---|---|
| Hobbista appassionato | Non indicato | Macchina industriale top di gamma. Applicazione esclusivamente professionale. |
| Officina industriale con produzione pesante | Consigliato | Attacco ISO 50, motori 4 kW per lavorazioni su acciai duri e utensili grandi. Guide rettangolari su Y e Z, struttura 2.250 kg per stabilità in cicli intensivi continuativi. |
| Carpenteria metallica con lavorazioni complete | Consigliato | Tavola 1.650×360 mm e corsa X 1.350 mm gestiscono pezzi industriali grandi. Doppio mandrino ISO 50 per fresatura verticale e orizzontale ad alta potenza. |
Non indicato per: officine con parco utensili ISO 40 e budget contenuto (la UWF 95 N è dimensionata correttamente con costo significativamente inferiore); produzione su pezzi entro tavola 1.270 mm (UWF 90 V o 90-1270); officine senza pavimentazione industriale dimensionata o senza linea trifase 400V industriale; lavorazioni che richiedono testa universale 360° (UWF 110 con caratteristica esclusiva).
Tavola
| Specifica | Valore |
|---|---|
| Dimensioni tavola | 1.650 × 360 mm |
| Dimensione cave a T | 14 mm |
| Inclinazione tavola | -45° / +45° |
Mandrini
| Specifica | Valore |
|---|---|
| Attacco mandrino orizzontale | ISO 50 |
| Attacco mandrino verticale | ISO 50 |
| Velocità mandrino verticale | (12) 60 – 1.750 giri/min |
| Velocità mandrino orizzontale | (12) 58 – 1.800 giri/min |
Corse e capacità
| Specifica | Valore |
|---|---|
| Corsa longitudinale (X) | 1.350 mm |
| Corsa trasversale (Y) | 290 mm |
| Corsa verticale (Z) | 390 mm |
| Distanza mandrino – tavola | 160 – 550 mm |
| Distanza mandrino – colonna | 230 – 900 mm |
Avanzamenti
| Specifica | Valore |
|---|---|
| Avanzamenti longitudinali / trasversali | (8) 22-420 / 22-393 mm/min |
| Avanzamenti verticali | (8) 10 – 168 mm/min |
| Avanzamenti rapidi (X/Y/Z) | 1.290 / 1.208 / 513 mm/min |
Motore e alimentazione
| Specifica | Valore |
|---|---|
| Potenza motore orizzontale | 4,0 kW |
| Potenza motore verticale | 4,0 kW |
| Alimentazione | 400V – 50Hz – trifase |
Caratteristiche costruttive
| Specifica | Valore |
|---|---|
| Struttura | Ghisa massiccia |
| Guide | Rettangolari su Y e Z |
| Ingranaggi | Temprati in bagno d'olio |
| Pannello comandi | Girevole |
DRO incluso
| Specifica | Valore |
|---|---|
| Visualizzatore | ES-12 H 3 assi con display LCD |
Dimensioni e peso
| Specifica | Valore |
|---|---|
| Dimensioni macchina (L × P × H) | 2.250 × 2.000 × 1.995 mm |
| Peso | ca. 2.250 kg |
Conformità
| Specifica | Valore |
|---|---|
| Marcatura | CE |
| Direttiva | Macchine 2006/42/CE |
Dotazione standard
- Fresatrice universale Bernardo UWF 150
- Visualizzatore digitale a 3 assi ES-12 H con display LCD
- Tirante M 24
- Lampada a LED per macchina
- Dispositivo di raffreddamento con vasca e pompa
- Controcuscinetto orizzontale
- Dispositivo di protezione universale
- Vaschetta raccogli trucioli e liquidi
- Set di utensili per uso e manutenzione
- Avanzamento automatico sugli assi X, Y e Z
- Albero lungo di fresatura ISO 50/27 mm e ISO 50/32 mm
- Portafrese conico ISO 50/32 mm
- Lubrificazione centralizzata per X, Y e Z
Domande frequenti
Quale è la differenza chiave tra ISO 50 e ISO 40?
L'ISO 50 ha cono di dimensioni maggiori (Ø nominale 69 mm vs 44 mm dell'ISO 40), tirante M24 (vs M16). Trasmette coppia significativamente superiore: gli utensili ISO 50 sono dimensionati per lavorazioni industriali pesanti.
Per lavorazioni standard con utensili fino Ø 50 mm l'ISO 40 è sufficiente. Per utensili grandi (Ø 80-150 mm) o lavorazioni pesanti su acciai duri l'ISO 50 è dimensionato correttamente. L'attacco ISO 50 è caratteristica delle fresatrici industriali professionali; nelle UWF Bernardo solo la 150 lo offre.
I motori 4+4 kW richiedono dimensionamento elettrico speciale?
Sì. Solo un mandrino è in funzione alla volta (4 kW), ma in spunto richiede picchi che richiedono contatore industriale dimensionato. Per officine senza linea industriale di potenza adeguata verificare con il fornitore elettrico.
Il motore 4 kW in spunto può raggiungere picchi di 6-8 kW: contatori industriali da 10-15 kW sono raccomandati. Per officine con altre macchine in funzione contemporaneamente il dimensionamento totale è importante. La UWF 150 è dimensionata per officine industriali con linea elettrica adeguata.
Le guide rettangolari su Y e Z (e non X) come si comportano?
Le guide rettangolari su Y e Z forniscono massima rigidità sui due assi più sollecitati durante la fresatura (avanzamento e profondità). L'asse X (movimento longitudinale del pezzo) è meno sollecitato e mantiene guide standard adeguate.
La scelta progettuale ottimizza il rapporto rigidità/costo: guide rettangolari su tutti e 3 gli assi sarebbe più costoso senza vantaggi proporzionali. Sui due assi più critici (Y trasversale, Z verticale) le guide rettangolari mantengono precisione sotto carico anche con utensili grandi e pezzi pesanti.
Il pannello comandi girevole è davvero utile?
Sì. Permette all'operatore di posizionare i comandi nella zona più ergonomica in base alla posizione di lavoro: davanti alla macchina per operazioni standard, lateralmente per lavorazioni su pezzi grandi o angolari.
Su fresatrici tradizionali con comandi fissi, l'operatore deve adattarsi alla posizione dei comandi. Per lavorazioni prolungate questa non-ergonomia produce affaticamento. Il pannello girevole è caratteristica delle fresatrici industriali di alta gamma; nelle UWF Bernardo è esclusivo della 150.
Quale tipo di lavorazioni giustifica l'investimento in UWF 150?
Lavorazioni industriali su pezzi grandi e pesanti (basamenti meccanici, stampi industriali, componenti macchina); fresatura su acciai duri con utensili grandi; produzione di serie con cicli intensivi; tolleranze di precisione su pezzi voluminosi.
Per officine generaliste artigianali la UWF 95 N (ISO 40, 2,2 kW) o le UWF 90 sono dimensionate correttamente con costo significativamente inferiore. Per officine industriali con produzione di precisione regolare su pezzi pesanti la UWF 150 ripaga la differenza con maggiore produttività e tolleranze più strette.
