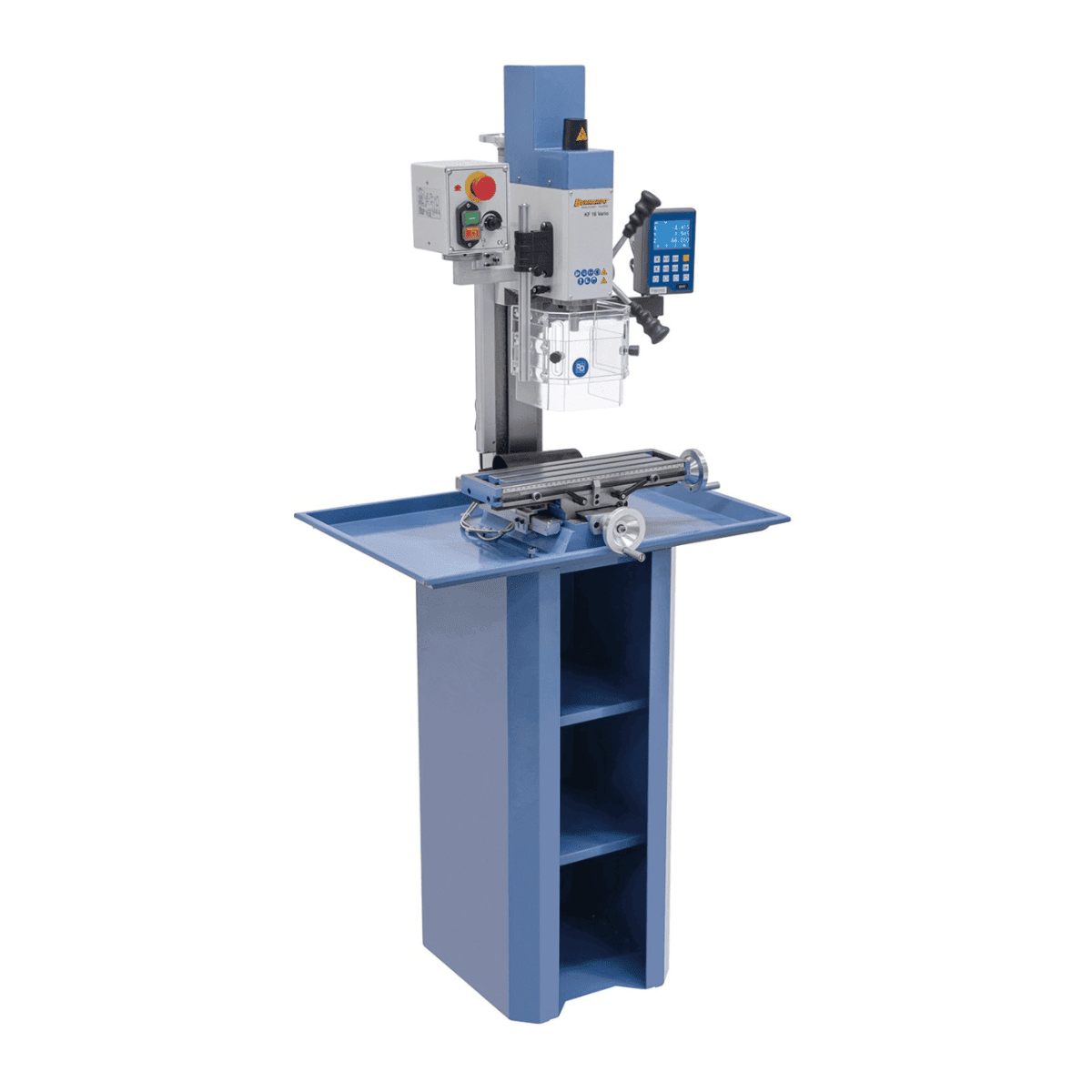

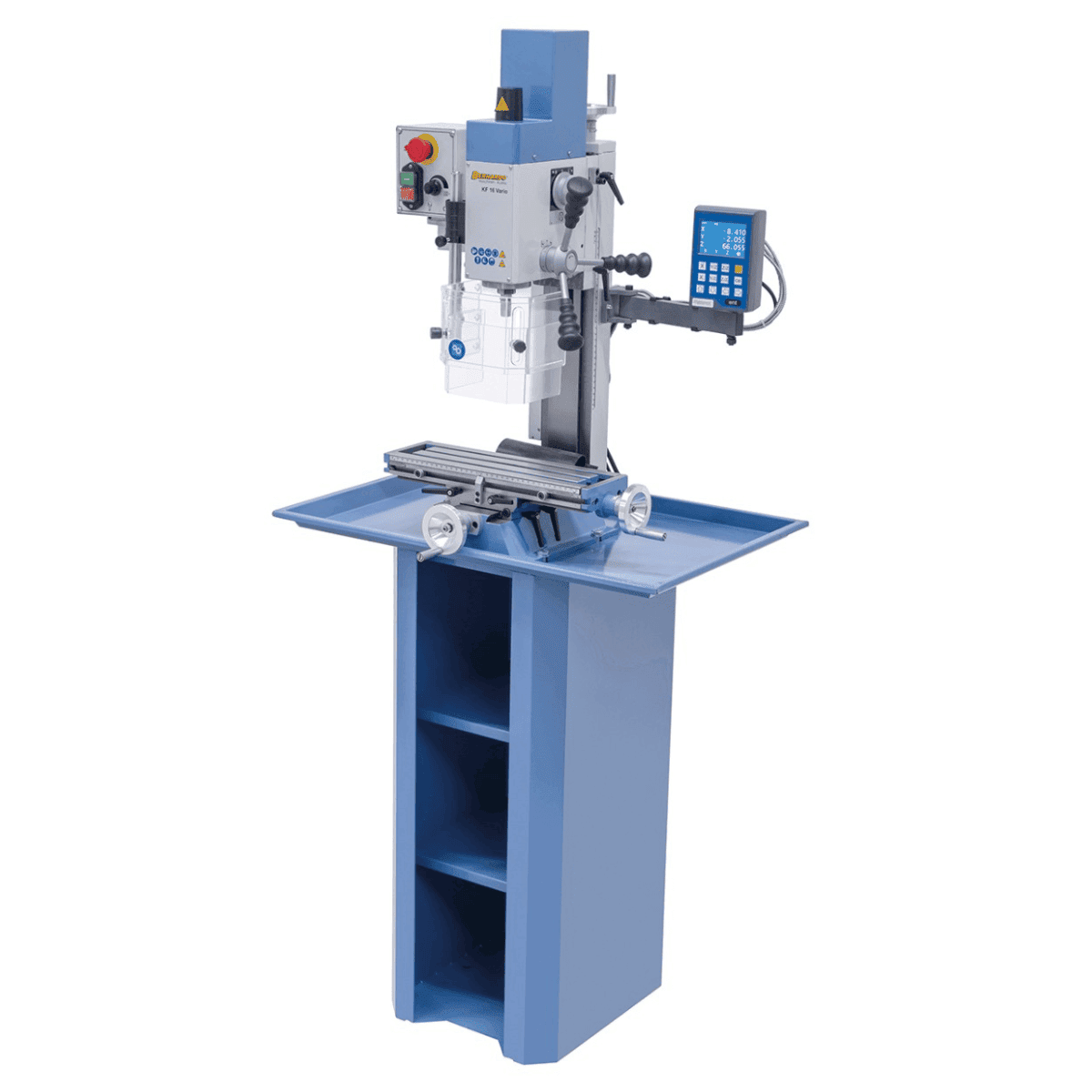

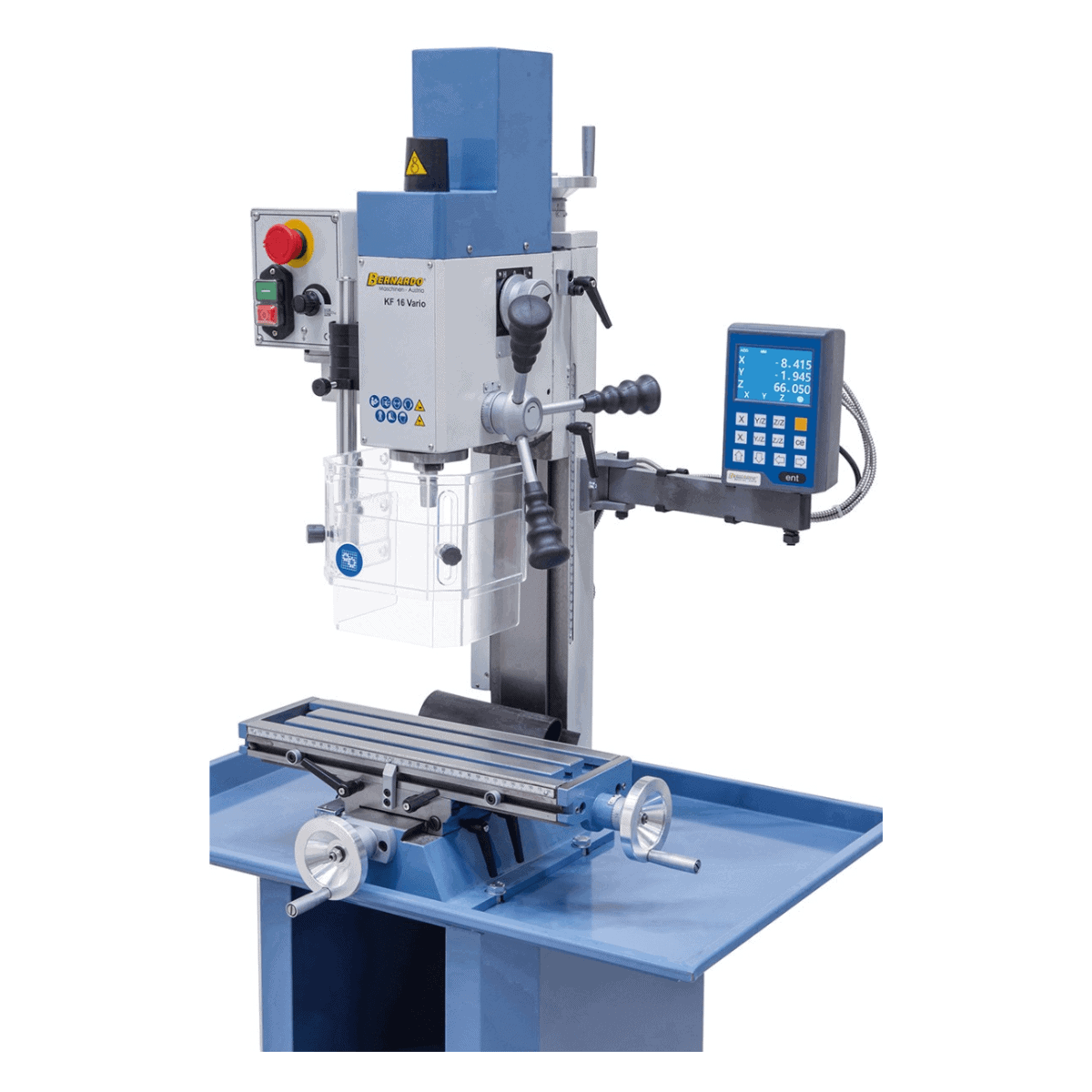

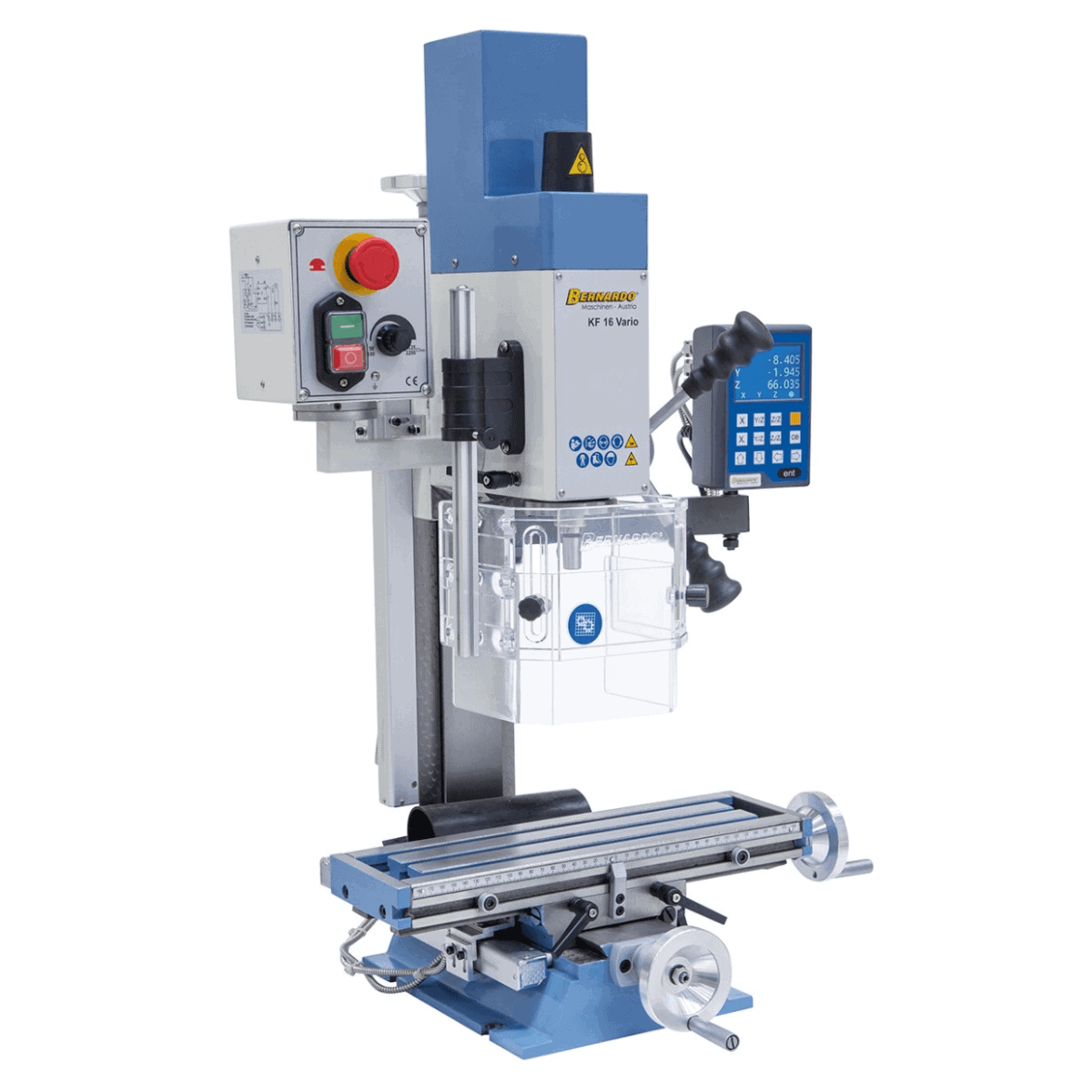

Taladro-fresadora Bernardo KF 16 Vario con DRO DT 40 a 3 ejes – perforación Ø 16 mm, fresa frontal Ø 50 mm, mesa 400 × 120 mm, cabezal inclinable -90°/+90°, motor 0,5 kW, 230V monofásico, peso 60 kg
Taladro-fresadora Bernardo KF 16 Vario con DRO DT 40 a 3 ejes – perforación Ø 16 mm, fresa frontal Ø 50 mm, mesa 400 × 120 mm, cabezal inclinable -90°/+90°, motor 0,5 kW, 230V monofásico, peso 60 kg está agotado y se enviará tan pronto como vuelva a estar disponible.
Suscríbase a nuestro boletín
Reciba las últimas actualizaciones sobre todas nuestras nuevas colecciones, rebajas, ofertas y fechas de llegada de los productos.
-
Descripción
-
Seguridad de los productos
-
Reseñas
Descripción

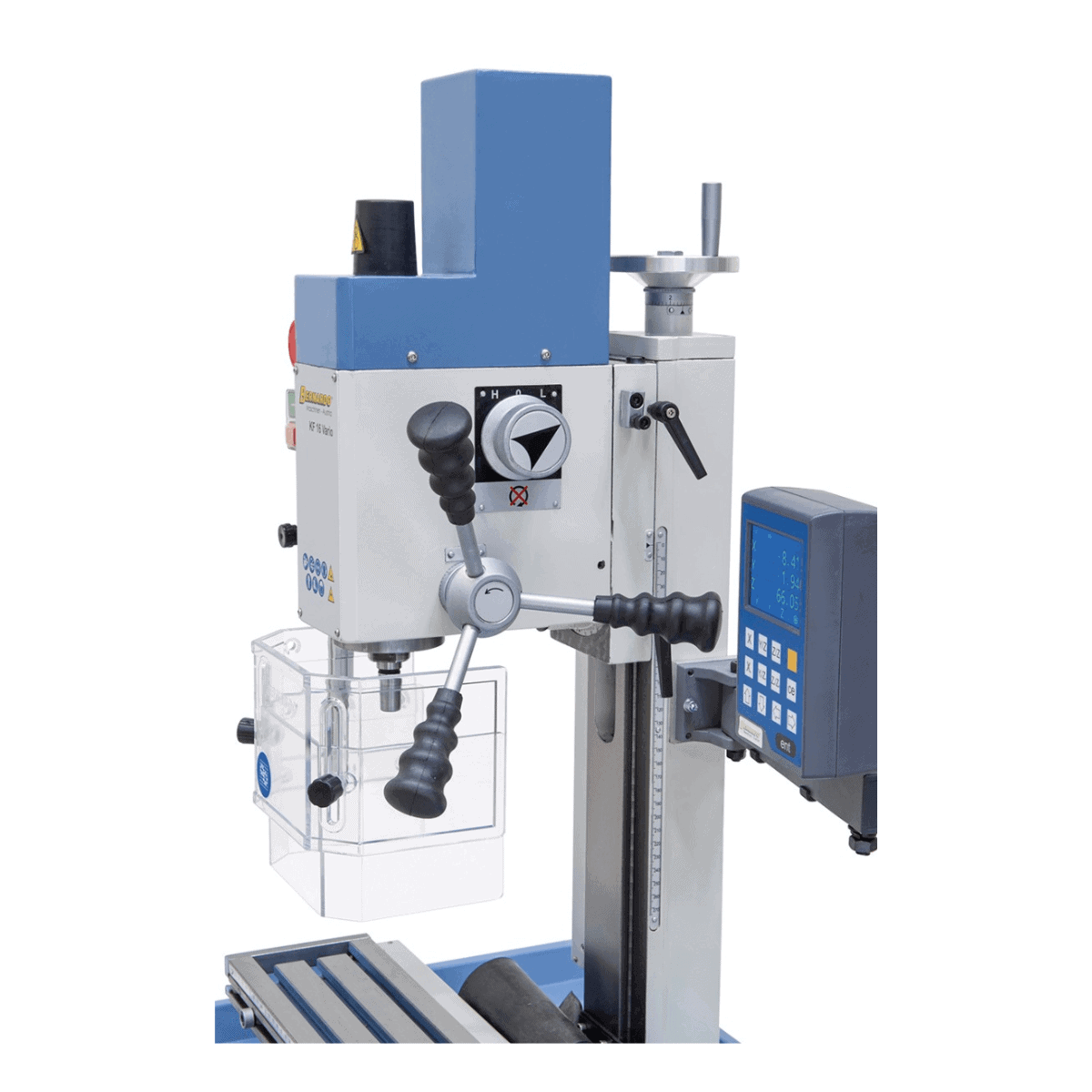

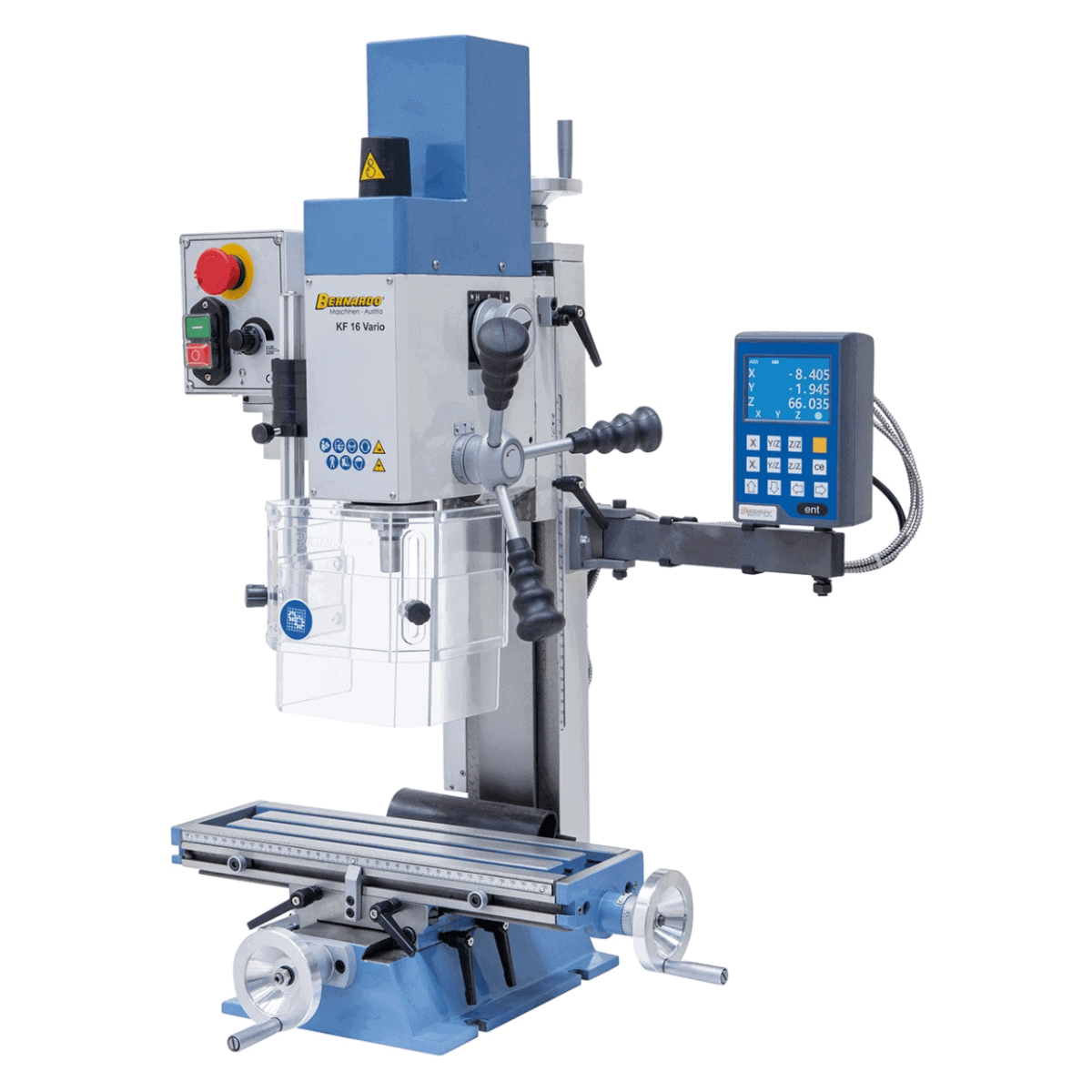

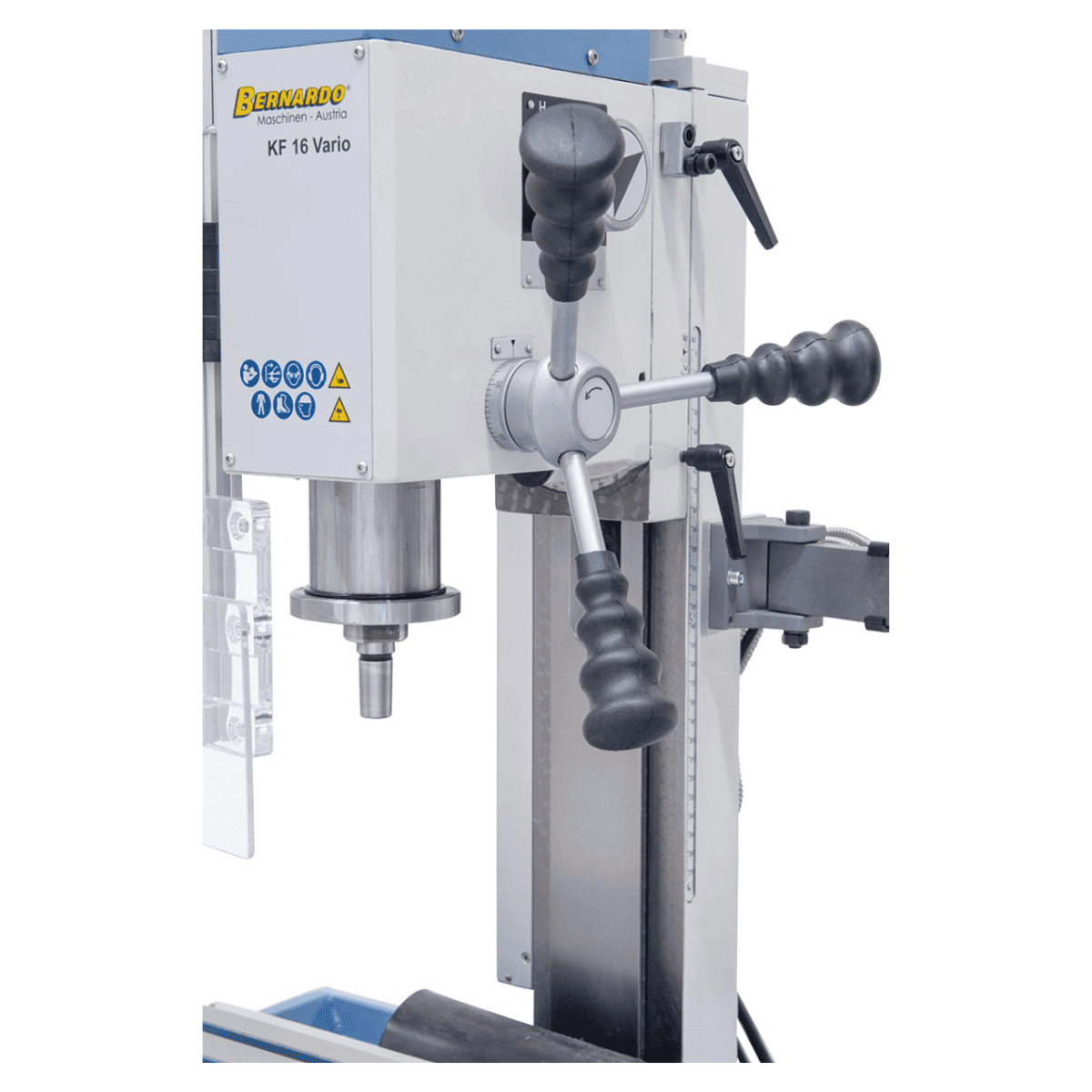

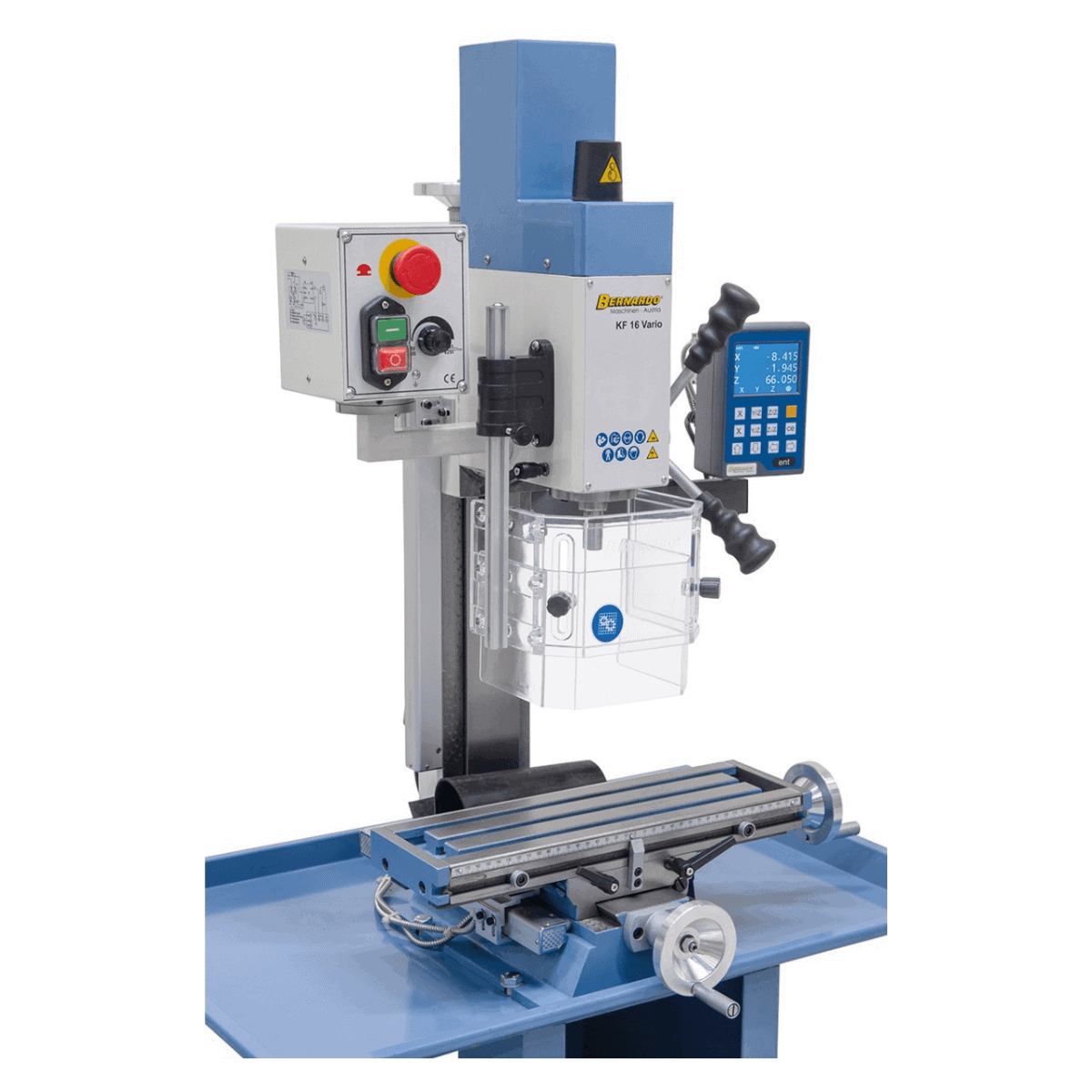

Il trapano-fresatrice Bernardo KF 16 Vario è una macchina compatta semi-professionale con visualizzatore digitale DT 40 a 3 assi inclusi nella dotazione standard. Offre capacità di foratura nell'acciaio fino Ø 16 mm, fresatura frontale fino Ø 50 mm, fresatura a candela fino Ø 20 mm. Tavola 400 × 120 mm con scanalature a T da 10 mm, corse X/Y 220/120 mm, corsa foro 50 mm, distanza mandrino-tavolo max 275 mm, regolazione altezza testa 200 mm, testa inclinabile -90° / +90°, velocità mandrino 50-1.125 / 100-2.250 giri/min (2 gamme), attacco mandrino MK 2. Motore 0,50 kW (S1) - 0,80 kW (S6) a 230V monofase. Dimensioni macchina 530 × 490 × 820 mm, peso ca. 60 kg (senza basamento). Distribuita in Italia da Krollit come distributore ufficiale Bernardo dal 2007.
- Visualizzatore digitale DT 40: 3 assi incluso nella dotazione standard
- Capacità foratura acciaio: Ø 16 mm
- Fresa frontale max: Ø 50 mm
- Fresa a candela max: Ø 20 mm
- Tavola: 400 × 120 mm con scanalature T da 10 mm
- Corse X / Y: 220 / 120 mm
- Velocità mandrino: 50-1.125 / 100-2.250 giri/min (2 gamme)
- Attacco mandrino: MK 2 (Morse 2)
- Testa inclinabile: -90° / +90°
- Motore: 0,50 kW (S1) / 0,80 kW (S6) - 230V monofase, peso 60 kg
Chi usa la KF 16 Vario e per cosa
La Bernardo KF 16 Vario è un trapano-fresatrice compatto semi-professionale dimensionato per officine artigianali, scuole tecniche, laboratori didattici, hobbisti evoluti del metallo. Caratteristica costruttiva chiave: la macchina combina due funzioni (foratura + fresatura) in un'unica unità compatta da 60 kg, alimentata a 230V monofase compatibile con qualsiasi presa civile. Il visualizzatore digitale DT 40 a 3 assi incluso nella dotazione standard sostituisce la lettura manuale dei nonii, riducendo errori di posizionamento e tempi di setup. La testa inclinabile da -90° a +90° permette lavorazioni angolari (smussi, scanalature angolate, fori inclinati). Le 2 gamme di velocità (50-1.125 / 100-2.250 giri/min) coprono la maggior parte delle lavorazioni standard: gamma bassa per foratura di metalli duri e fresatura di pezzi grandi, gamma alta per foratura veloce e fresatura di pezzi piccoli. L'attacco MK 2 (Morse 2) è standard per utensili di foratura e fresatura standard. Nei laboratori dei clienti Krollit la KF 16 Vario è scelta da hobbisti evoluti del metallo con laboratorio domestico, scuole tecniche e laboratori didattici per primo apprendimento, officine artigianali con esigenze miste foratura+fresatura, e laboratori di prototipazione per pezzi di piccole dimensioni.
Il suo posto nella gamma Bernardo
La gamma trapani-fresatrici Bernardo è organizzata per dimensioni della macchina e capacità: KF 16 Vario (compatta, foratura Ø 16 mm, peso 60 kg) per uso semi-professionale; KF 25 Vario, FM 30, FM 55 e oltre per uso professionale con capacità progressivamente superiori e linea trifase 400V. La KF 16 Vario è il modello entry-level della categoria: combina foratura e fresatura in un'unica unità compatta, dimensionata per pezzi piccoli (fino circa 200 × 100 mm) e per uso non intensivo. Per uso professionale quotidiano sono dimensionate correttamente macchine separate (trapano a colonna dedicato + fresatrice dedicata) o trapani-fresatrici di taglia superiore (KF 25, FM 30). Il vantaggio principale della KF 16 Vario è il prezzo accessibile e l'alimentazione monofase 230V che permette installazione in qualsiasi laboratorio domestico o piccola officina senza necessità di adeguamento elettrico industriale.
Logistica e supporto Krollit
Spedizione Bernardo in 5-9 giorni lavorativi (7 giorni al Sud). Con peso 60 kg richiede due persone per scarico e movimentazione. La macchina è fornita SENZA basamento: per posizionamento è raccomandato un banco da lavoro robusto o un basamento dedicato (acquistabile separatamente). Punte da trapano HSS, mandrini portafrese MK 2, anelli di fissaggio, mandrini a cremagliera 1-13 mm, ricambi del DRO DT 40 e accessori originali Bernardo disponibili da magazzino con spedizione 3-5 giorni lavorativi. Assistenza clienti in italiano disponibile.
Per chi è la KF 16 Vario
| Profilo | Compatibilità | Motivo |
|---|---|---|
| Hobbista evoluto del metallo | Consigliato | Macchina semi-professionale a 230V monofase per laboratorio domestico. DRO 3 assi incluso, capacità adeguate per la maggior parte dei progetti hobbistici. |
| Scuola tecnica / laboratorio didattico | Consigliato | Macchina adatto per primo apprendimento di foratura e fresatura. DRO digitale per insegnamento moderno, alimentazione 230V compatibile con laboratori scolastici. |
| Officina artigianale con uso saltuario | Consigliato | Combina trapano e fresatrice in un'unica unità compatta, prezzo accessibile rispetto a macchine separate. Per uso quotidiano professionale valutare modelli superiori (KF 25 o FM 30). |
Non indicato per: uso professionale quotidiano intensivo (motore 0,50 kW S1 limitante; per uso continuativo sono dimensionate correttamente macchine industriali con motore 1,5+ kW e trifase 400V); foratura di acciaio oltre Ø 16 mm o fresatura di pezzi grandi (la macchina è dimensionata per pezzi piccoli); officine con esigenze di precisione superiore a 0,01 mm (la rigidità della struttura compatta limita la precisione assoluta); applicazioni che richiedono CNC programmato.
Capacità di lavorazione
| Specifica | Valore |
|---|---|
| Foratura acciaio | Ø 16 mm |
| Fresa frontale max | Ø 50 mm |
| Fresa a candela max | Ø 20 mm |
| Lunghezza bracci | 170 mm |
| Distanza mandrino-tavolo max | 275 mm |
| Corsa foro | 50 mm |

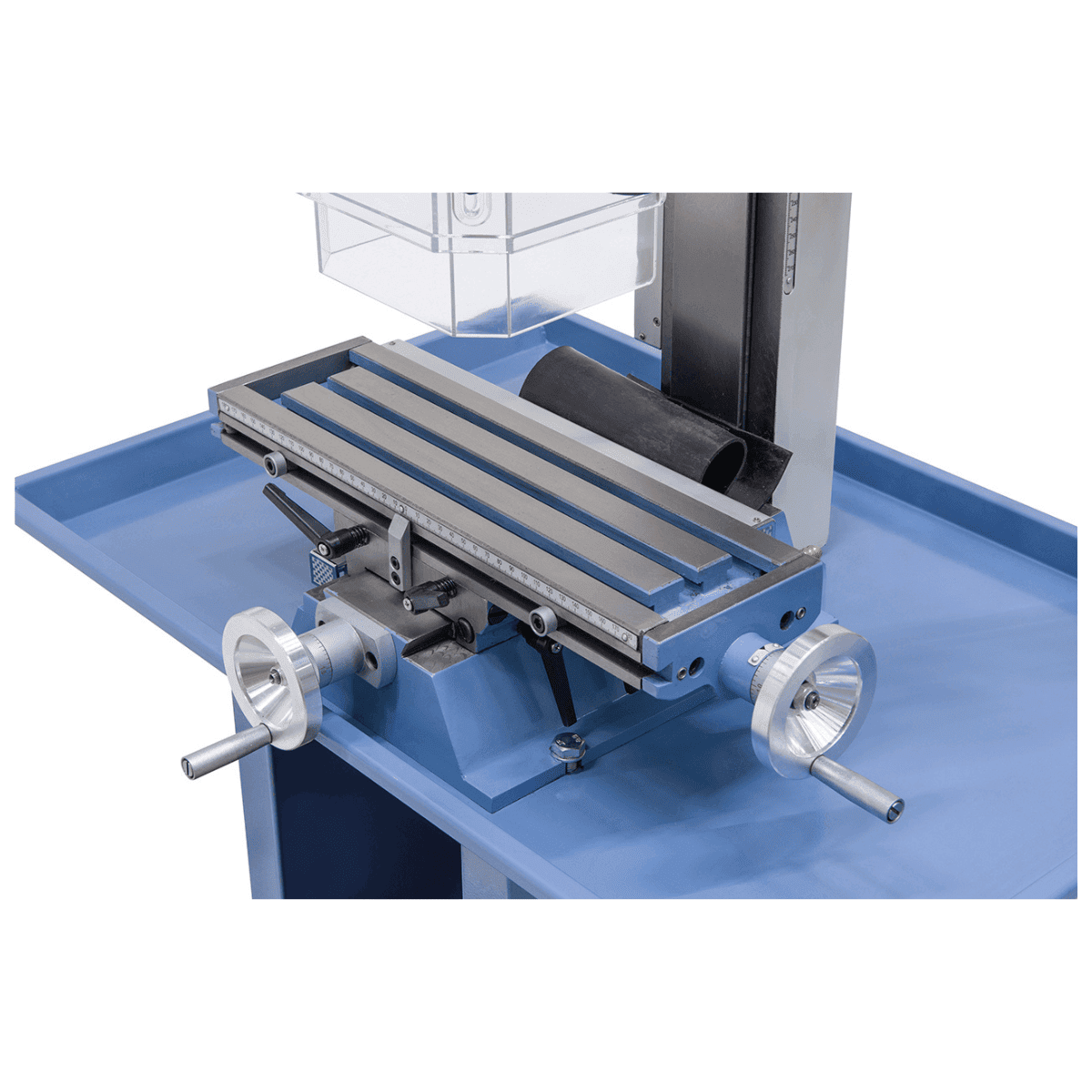

Tavola e movimenti
| Specifica | Valore |
|---|---|
| Dimensioni tavola | 400 × 120 mm |
| Corse X / Y | 220 / 120 mm |
| Scanalature a T | 10 mm |

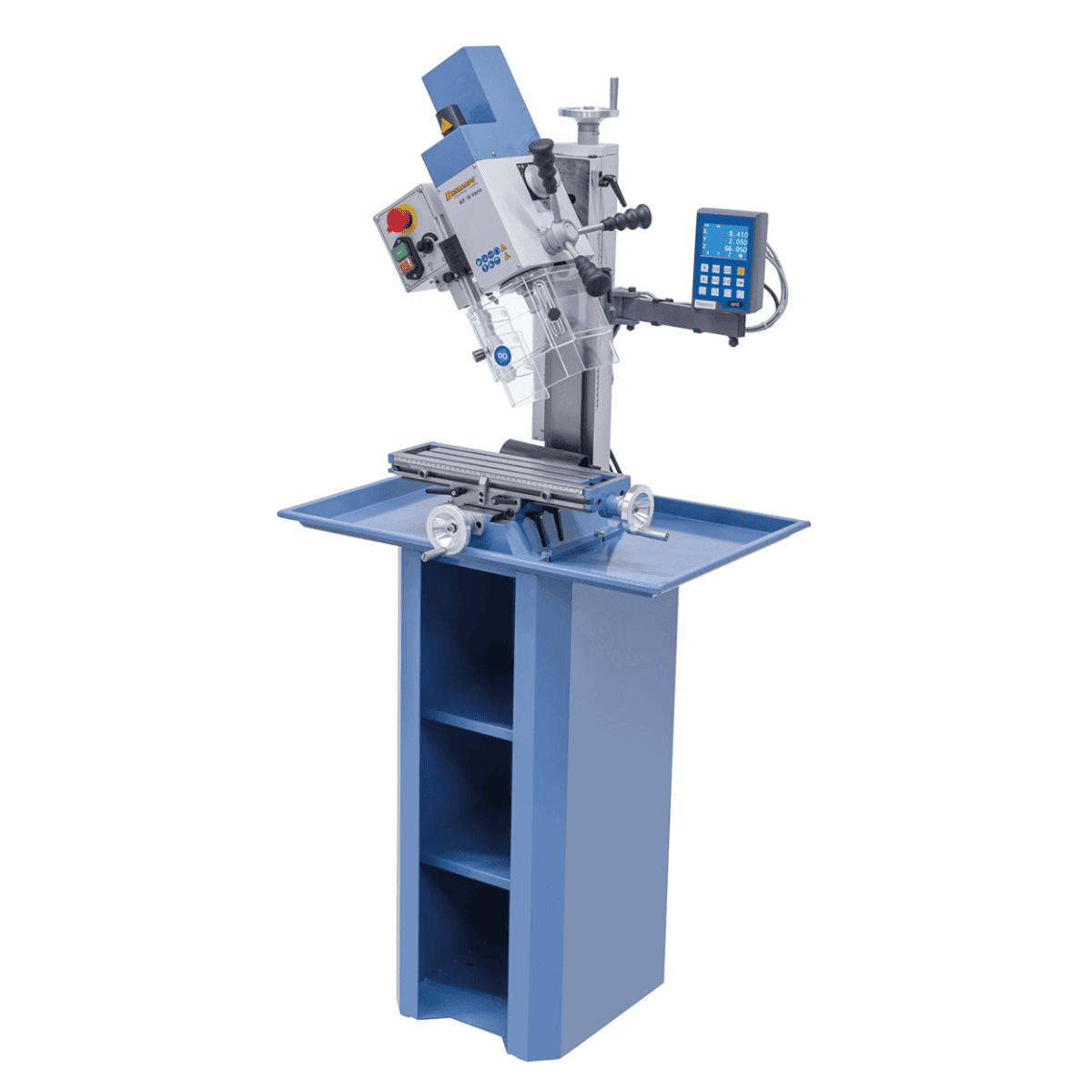

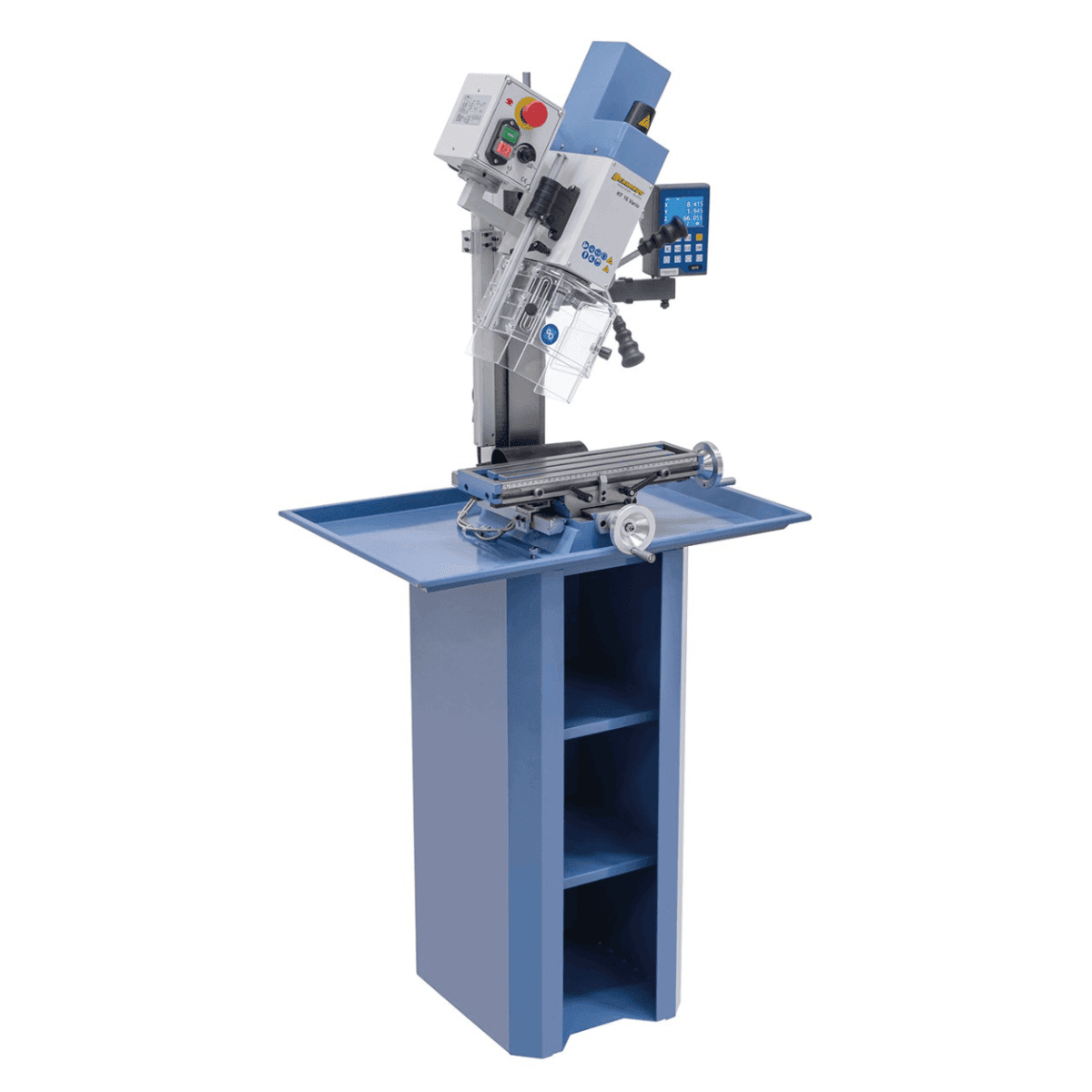

| Testa inclinabile | -90° / +90° |
| Regolazione altezza testa | 200 mm |
Mandrino e velocità
| Specifica | Valore |
|---|---|
| Velocità mandrino (gamma bassa) | 50 - 1.125 giri/min |
| Velocità mandrino (gamma alta) | 100 - 2.250 giri/min |
| Attacco mandrino | MK 2 (Morse 2) |

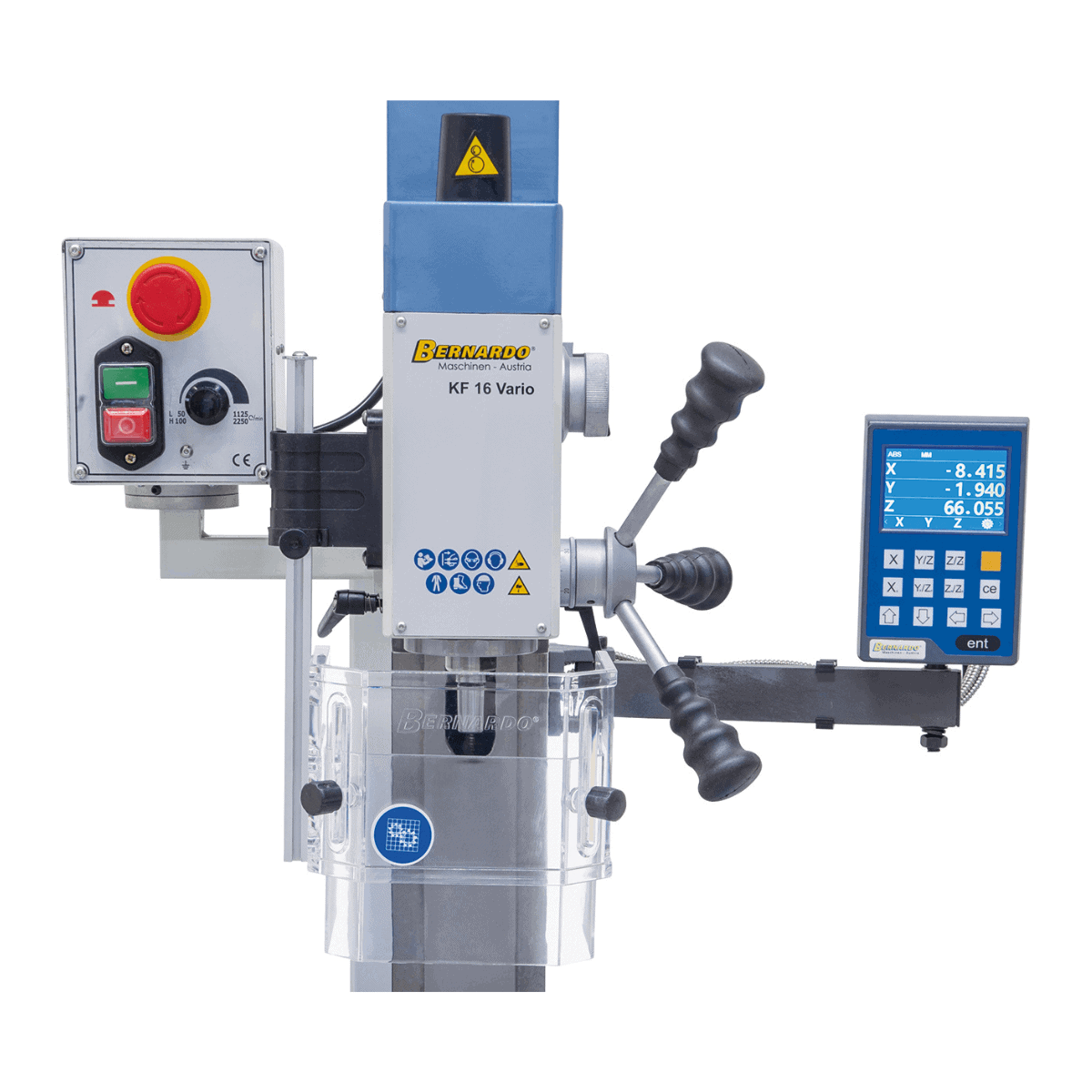

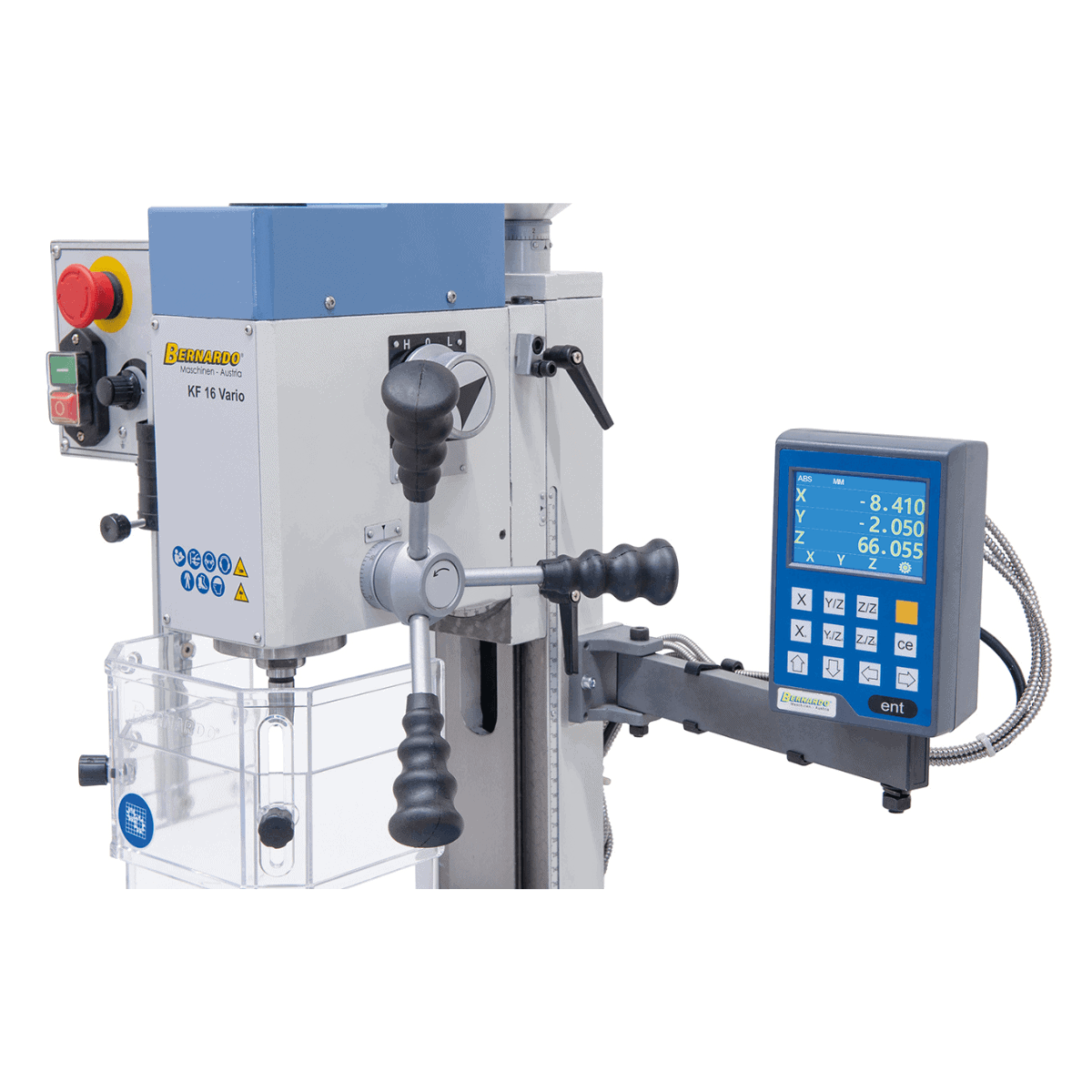

Visualizzatore digitale
| Specifica | Valore |
|---|---|
| Modello DRO | DT 40 a 3 assi |
| Inclusione | Standard nella fornitura |
Motore e alimentazione
| Specifica | Valore |
|---|---|
| Motore S1 100% | 0,50 kW |
| Motore S6 40% | 0,80 kW |
| Tensione | 230V monofase |
| Filtro EMC | Conforme norma CE |
Dimensioni e peso
| Specifica | Valore |
|---|---|
| Dimensioni macchina | 530 × 490 × 820 mm |
| Peso | ca. 60 kg |
| Nota | Fornita senza basamento |
Conformità
| Specifica | Valore |
|---|---|
| Marcatura | CE |
| Direttiva | Macchine 2006/42/CE |
Dotazione standard
- Trapano-fresatrice Bernardo KF 16 Vario
- Visualizzatore digitale DT 40 a 3 assi
- Mandrino di serraggio M10
- Mandrino portapunte MK 2 / B16
- Mandrino per trapano con cremagliera 1-13 mm
- Coperchio di protezione regolabile in altezza

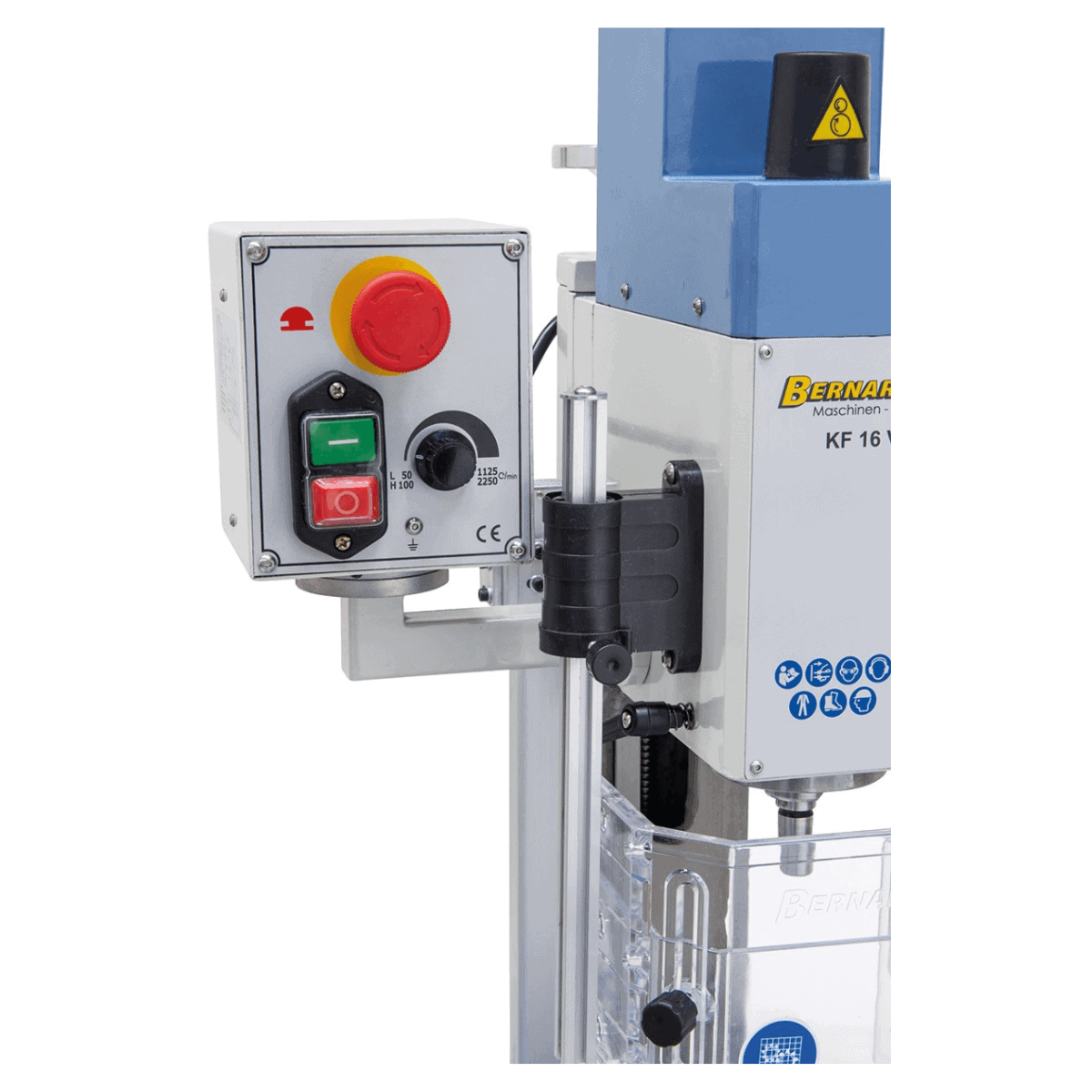

- Dispositivo di comando
- Filtro EMC a norma CE
- Chiavi di servizio
- Manuale d'uso in italiano
Domande frequenti
Quale è la differenza tra KF 16 Vario e modelli superiori (KF 25, FM 30)?
La KF 16 Vario è entry-level: motore 0,50 kW, alimentazione 230V monofase, capacità foratura Ø 16 mm, peso 60 kg. I modelli superiori (KF 25, FM 30) hanno motori 1,5-2,2 kW, alimentazione 400V trifase, capacità foratura superiore (Ø 25-30 mm), peso 150-300 kg, struttura più rigida per uso professionale quotidiano.
Per scelta corretta: per uso saltuario o hobbistico la KF 16 Vario è dimensionata correttamente; per uso professionale quotidiano (oltre 4 ore al giorno) sono dimensionati correttamente i modelli superiori. Differenza di prezzo significativa (KF 16 Vario circa 1.000-1.500 €; KF 25 / FM 30 circa 3.000-6.000 €): l'investimento aggiuntivo si giustifica per officine professionali con uso quotidiano.
Posso fresare e forare nello stesso ciclo di lavoro?
Sì, è il vantaggio principale del trapano-fresatrice. La macchina permette di forare un pezzo (foro di posizionamento), poi fresare la stessa area (es. allargare il foro a tasca rettangolare), poi forare nuovi punti (per fissaggio del pezzo) senza spostare il pezzo dalla tavola. Riduce significativamente i tempi rispetto a 2 macchine separate (trapano a colonna + fresatrice).
Per cambiare tra foratura e fresatura: rimuovere l'utensile dal mandrino MK 2 (con apposito cacciaspina), inserire il nuovo utensile (punta da trapano per foratura, fresa a candela o fresa frontale per fresatura), regolare la velocità del mandrino in funzione del nuovo utensile. Tempo tipico cambio utensile: 1-3 minuti. Per produzioni con cambi frequenti è raccomandato preparare in anticipo gli utensili necessari su un carrello accanto alla macchina.
Il DRO DT 40 ha le stesse funzioni di un DRO professionale?
Sì, le funzioni di base. Il DT 40 misura le posizioni X, Y, Z con risoluzione 0,005 mm e include funzioni standard: posizione assoluta vs relativa (azzeramento), pollici vs mm, calcolatrice integrata, memorizzazione di punti utili. Le funzioni avanzate (PCD - calcolo automatico di fori su circonferenza, calcolo arco) sono presenti in modelli DRO superiori (es. ES-12 H della UWF 90-1270).
Per la maggior parte delle lavorazioni standard di una KF 16 Vario il DT 40 è sufficiente. Per lavorazioni complesse con calcoli geometrici (fori su cerchio, fori su griglia con spaziature uniformi) il DRO superiore semplifica significativamente il lavoro, ma può essere sostituito da calcoli manuali pre-lavorazione e tabelle di posizioni.
Devo acquistare un basamento separato?
Sì se si vuole installare la macchina su pavimento. La KF 16 Vario è fornita SENZA basamento: viene tipicamente installata su banco da lavoro robusto (capacità 80+ kg) o su basamento dedicato acquistabile separatamente. Il basamento Bernardo dedicato per KF 16 è disponibile in catalogo accessori.
In alternativa, molti utenti installano la KF 16 Vario su banchi da lavoro esistenti (es. WB 2000 Hobby o WB 2100 Profi della gamma Bernardo). Importante: il banco deve essere stabile e in piano, con possibilità di fissaggio della macchina mediante bulloni nei fori di base previsti. Per uso intensivo è raccomandato un basamento dedicato per maggiore stabilità durante le lavorazioni.
Posso lavorare anche alluminio o solo acciaio?
La KF 16 Vario è progettata principalmente per acciaio, ma è completamente adatta a alluminio, ottone, leghe di rame, leghe leggere, plastica tecnica, legno duro. Per ogni materiale è consigliata velocità del mandrino e tipo di utensile specifici: alluminio velocità alte (1.500-2.250 giri/min) con frese a 2 taglienti specifiche, ottone velocità medie (800-1.500 giri/min), acciaio velocità basse (200-800 giri/min in funzione di durezza).
Per lavorazione di alluminio è raccomandato l'uso di lubrificante refrigerante (es. WD-40, oli specifici per alluminio): l'alluminio tende ad attaccarsi all'utensile causando finitura scadente; il lubrificante minimizza questo problema. Per acciaio inox è raccomandato olio intero da lavorazione (non emulsione olio-acqua) per migliore finitura.
