Bernardo BSG 50160 PLC – Smerigliatrice piana con DRO 2 assi

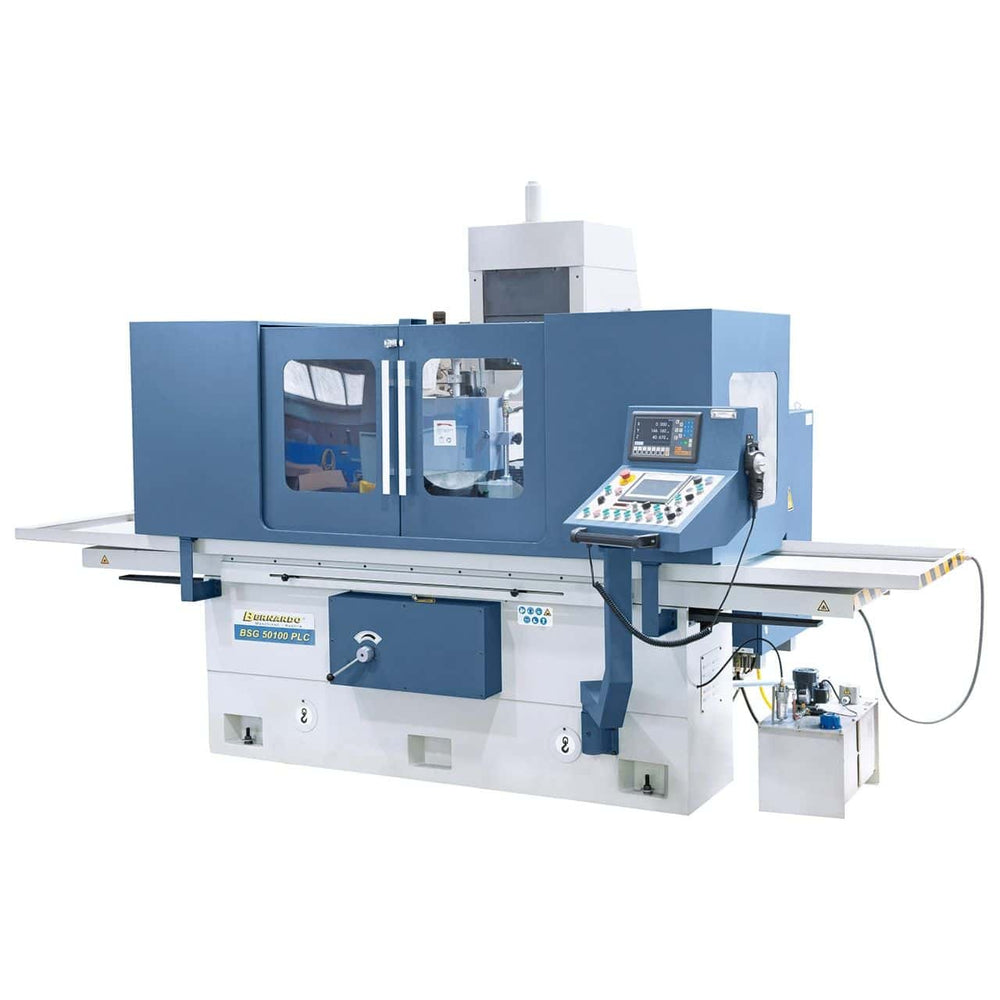

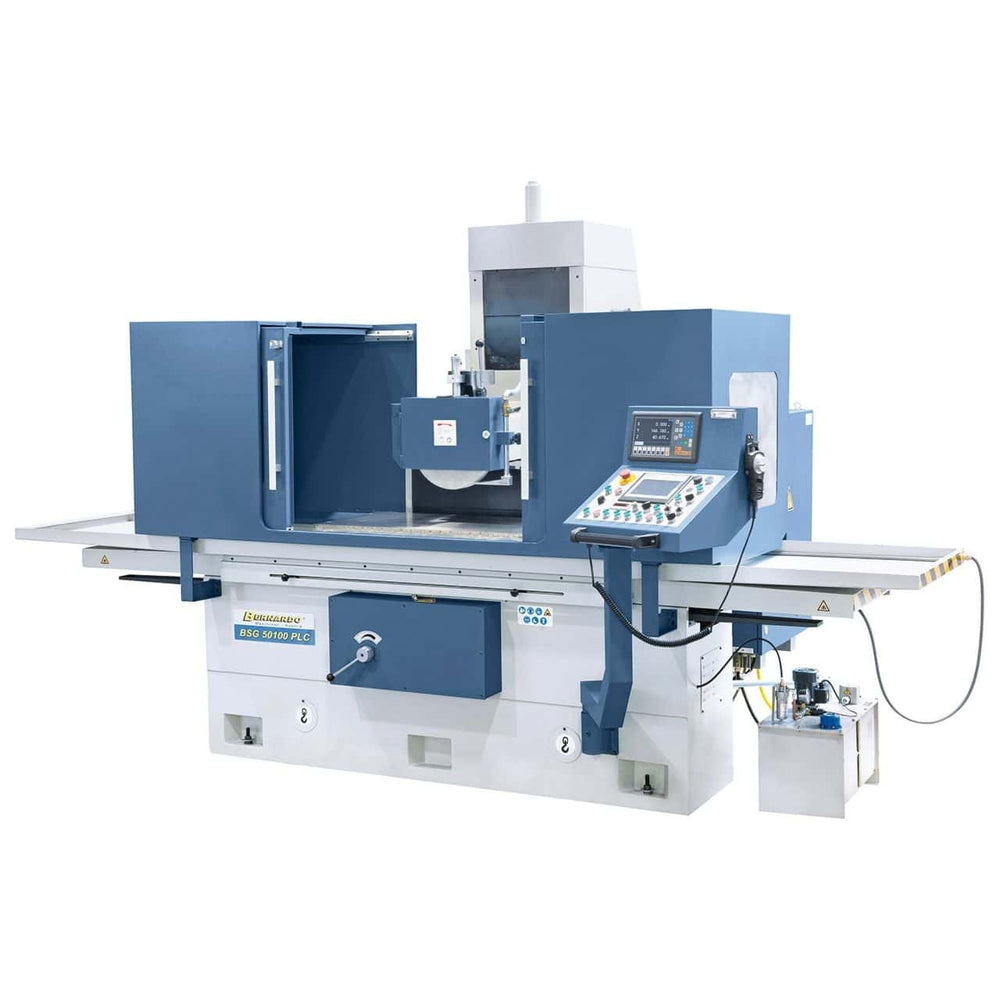

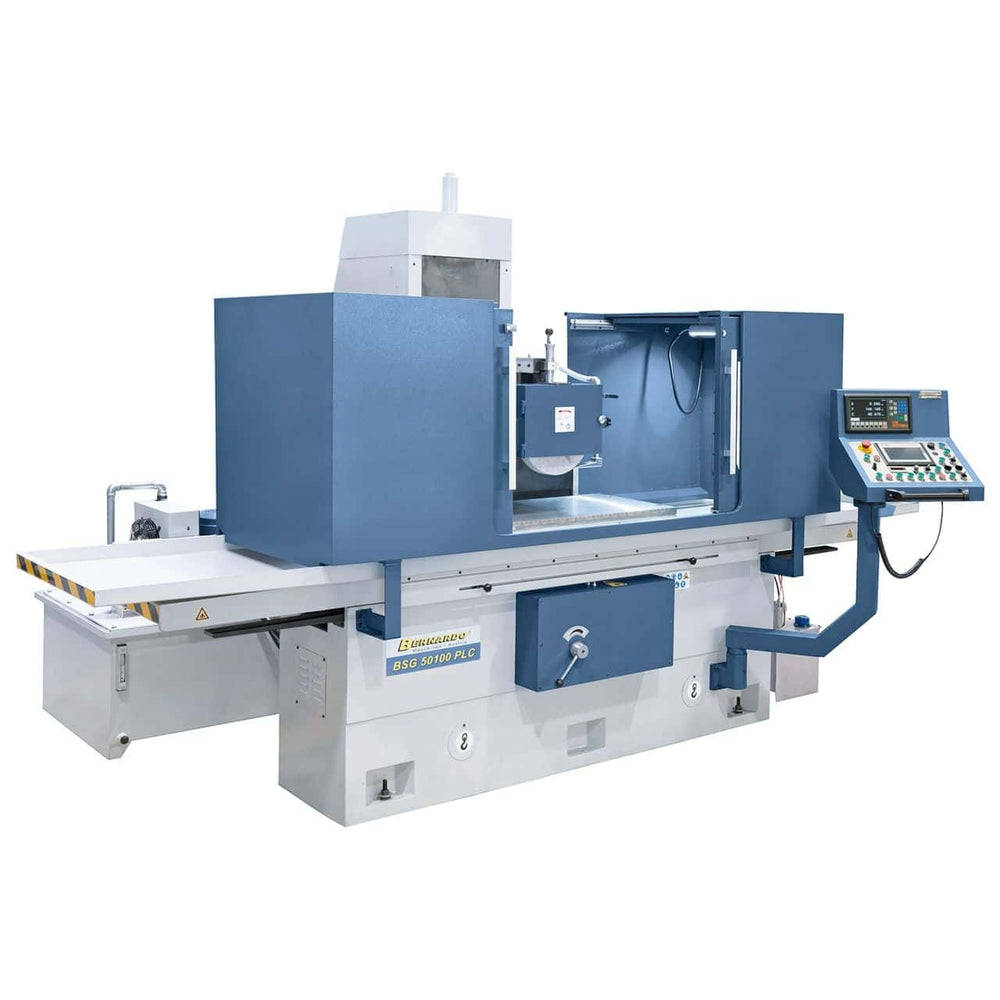

La Smerigliatrice piana Bernardo BSG 50160 PLC con lettura digitale a 2 assi ES-12 H è progettata per lavorazioni industriali di rettifica di alta precisione. Il tavolo di lavoro da 500 x 1600 mm, con guide temprate e rettificate e contro-guide rivestite in Durcit-B, assicura rigidità, scorrevolezza e lunga durata. I movimenti longitudinali e trasversali avvengono tramite guide combinate V-piatte, mentre il sistema idraulico avanzato garantisce traslazioni fluide anche sotto carichi elevati. Il controllo Siemens PLC, con pannello touchscreen, consente la programmazione rapida di cicli di smerigliatura, inclusi sgrossatura, finitura e ritorno automatico alla posizione iniziale. Con capacità di lavoro fino a 900 kg, mola da 350 mm e motore da 7,5 kW, la BSG 50160 PLC rappresenta una soluzione robusta, stabile ed efficiente per officine e aziende che richiedono una smerigliatrice piana idraulica professionale.

---

Caratteristiche principali:
Smerigliatrice piana idraulica con tavola 500 x 1600 mm
Guide temprate e rettificate con contro-guide Durcit-B

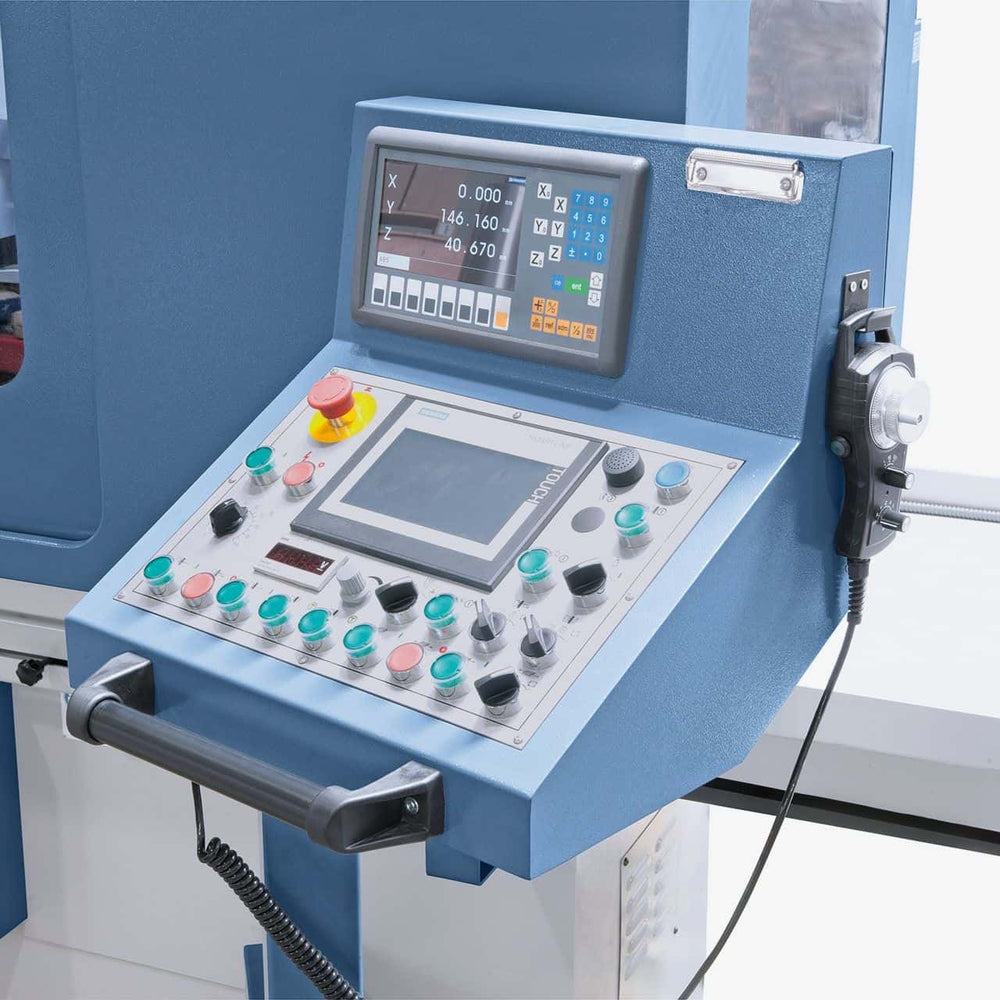

Controllo Siemens PLC con pannello touchscreen
Cicli automatizzati di smerigliatura con ritorno iniziale
Piastre magnetiche 2x (500 x 800 mm) per pezzi fino a 900 kg

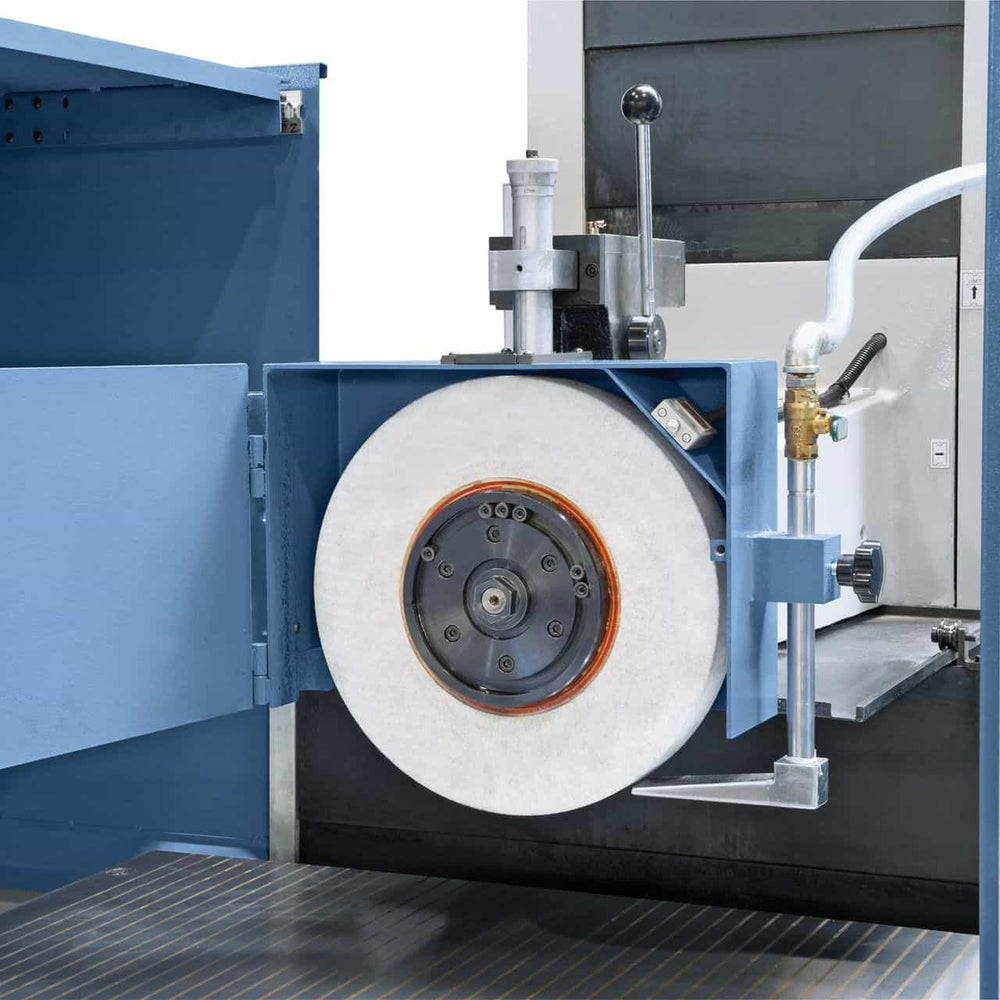

Mola Ø 350 mm con mandrino a cuscinetti precaricati

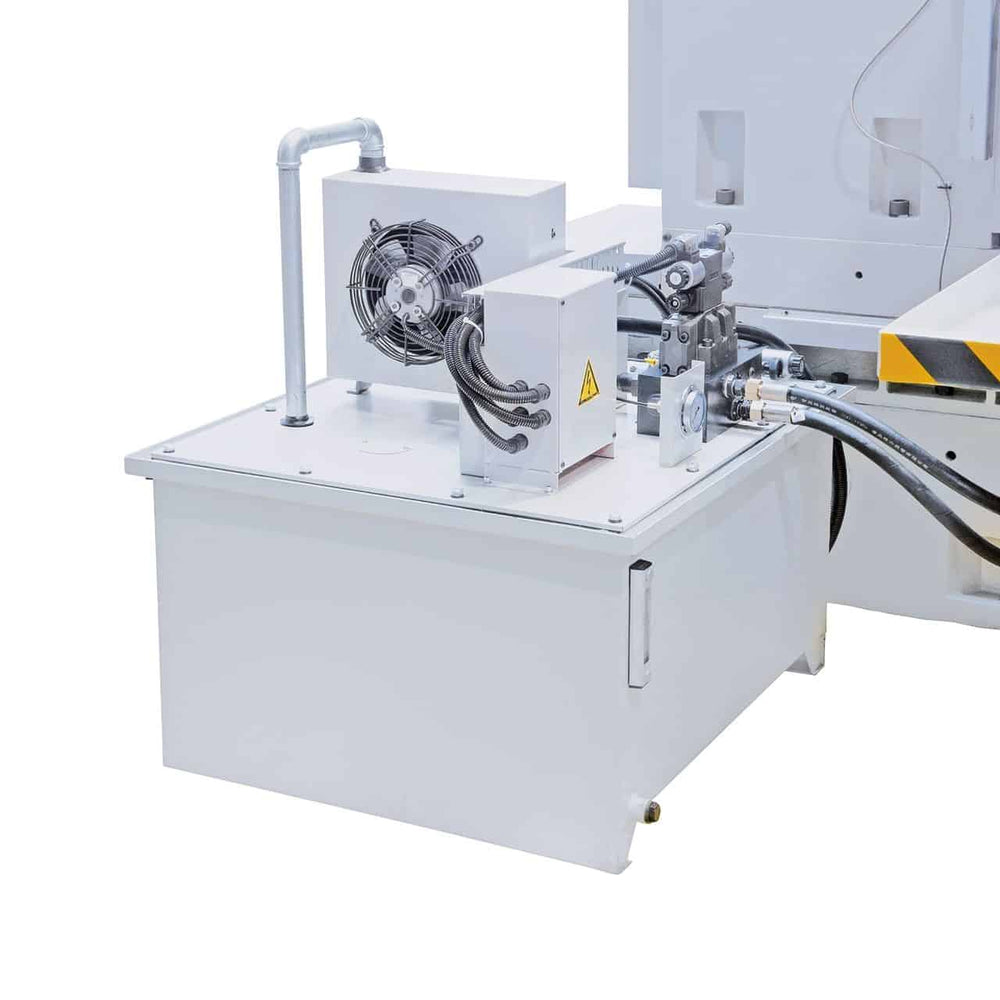

Sistema idraulico ad alte prestazioni con tavola 5 – 25 m/min
Struttura in ghisa massiccia con base ricotta e rinforzi

---

Specifiche tecniche

Specifica	Valore
Marca	Bernardo
Modello	BSG 50160 PLC
Tavola di lavoro	500 x 1600 mm
T-slot (n° / larghezza)	3 / 18 mm
Piastre magnetiche	2 x 500 x 800 mm
Corsa longitudinale max.	1700 mm
Corsa trasversale max.	560 mm
Distanza mola / tavola max.	600 mm
Peso pezzo max.	900 kg
Dimensione mola	350 x 50 x 127 mm
Velocità tavola idraulica	5 – 25 m/min
Regolazione trasversale automatica	0,5 – 30 mm/corsa
Avanzamento rapido trasversale	50 – 600 mm/min
Regolazione verticale automatica	0,005 – 0,04 mm
Avanzamento rapido verticale	50 – 500 mm/min
Motore mandrino	7,5 kW
Velocità mandrino	1450 giri/min
Motore pompa idraulica	3,0 kW
Potenza assorbita totale	13,2 kW
Dimensioni macchina (L x P x A)	5640 x 2250 x 2500 mm
Peso	6000 kg

---

Dotazione standard

Visualizzatore digitale a 2 assi ES-12 H
Pannello Siemens SMART con touchscreen
Volantino elettronico
Mola abrasiva e flangia
Lampada LED da lavoro
Piastre magnetiche 500 x 800 mm (2 pezzi)
Supporto per equilibratura e mandrino di equilibratura
Coperture protettive
Rettificatore parallelo
Dispositivo di smagnetizzazione

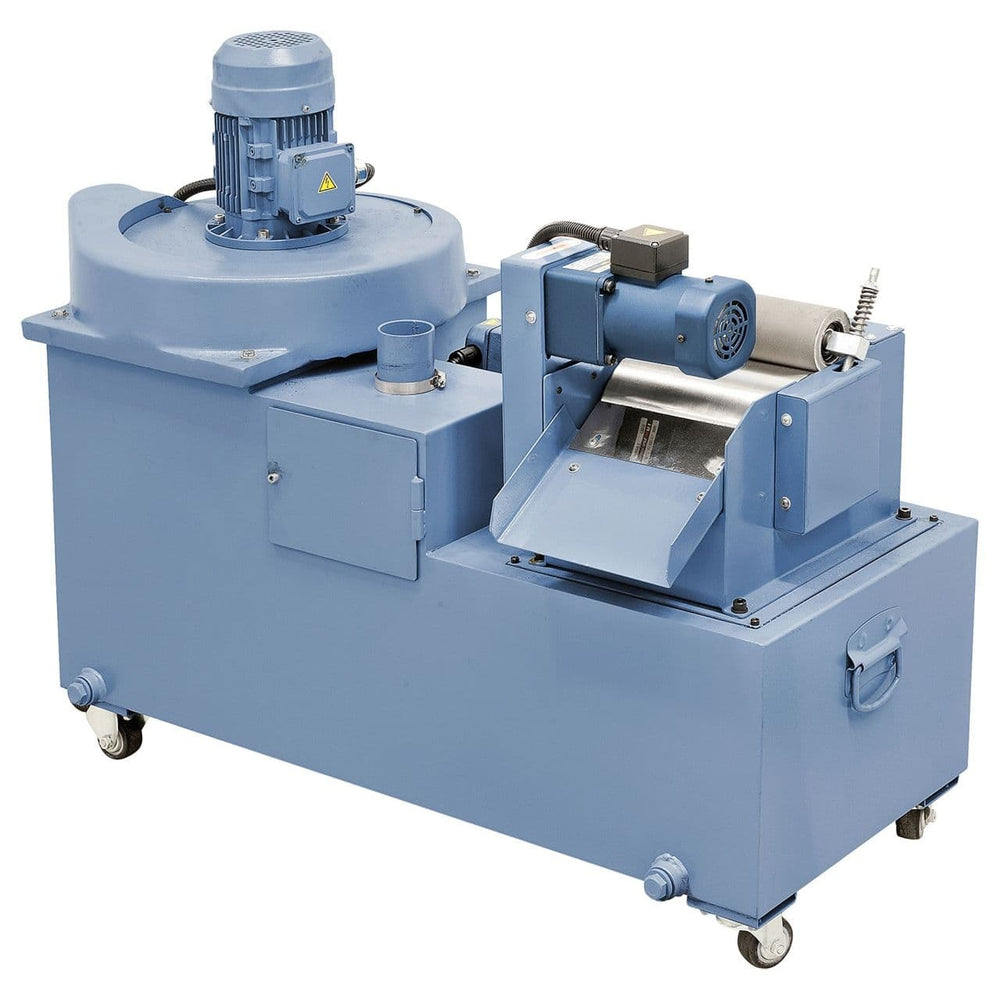

Sistema di raffreddamento
Diamante di ravvivatura
Piedini macchina
Lubrificazione centralizzata
Raffreddatore olio idraulico
Utensili di servizio

Logistica

Spedizione Bernardo: 5–9 giorni lavorativi (7 giorni al Sud). Ricambi originali disponibili con spedizione 3–5 giorni lavorativi. Assistenza clienti in italiano disponibile.

Domande frequenti

Qual è la precisione di rettifica raggiungibile con la Bernardo Smerigliatrice piana BSG 5?

Le smerigliatrici piane Bernardo raggiungono in condizioni ottimali tolleranze dimensionali IT5–IT6 e rugosità Ra 0,4–0,8 µm. La precisione effettiva dipende dallo stato della mola (ravvivatura periodica), dal materiale del pezzo, dal refrigerante e dall'esperienza dell'operatore.

Cosa significa il suffisso "PLC" nel modello Bernardo Smerigliatrice piana BSG 5?

Il suffisso PLC indica che la smerigliatrice è dotata di controllo PLC programmabile — permette di impostare cicli automatici di rettifica (numero di passate, profondità per passata, avanzamento) senza intervento manuale durante il ciclo. Rispetto alla versione manuale riduce i tempi di ciclo e produce risultati più ripetibili su serie di pezzi identici.

Che mola abrasiva usare per acciaio vs ghisa vs alluminio?

Acciaio: mola al corindone (Al₂O₃) A46K–A60K. Ghisa: mola al carburo di silicio (SiC) C46K–C60K. Alluminio: mola al carburo di silicio C46J–C60J con lubrificazione abbondante. Non mescolare materiali diversi sulla stessa mola — i residui metallici contaminano la superficie rettificata.

La Bernardo Smerigliatrice piana BSG 5 richiede refrigerante integrato?

Le smerigliatrici piane BSG e FSM sono dotate di sistema di raffreddamento integrato — indispensabile per la rettifica di precisione su acciaio indurito per evitare bruciature superficiali che alterano la struttura del materiale. Usare sempre refrigerante di tipo appropriato per il materiale lavorato.

Ricambi e mole disponibili?

Ricambi originali disponibili con spedizione 3–5 giorni lavorativi. Assistenza clienti in italiano disponibile.
