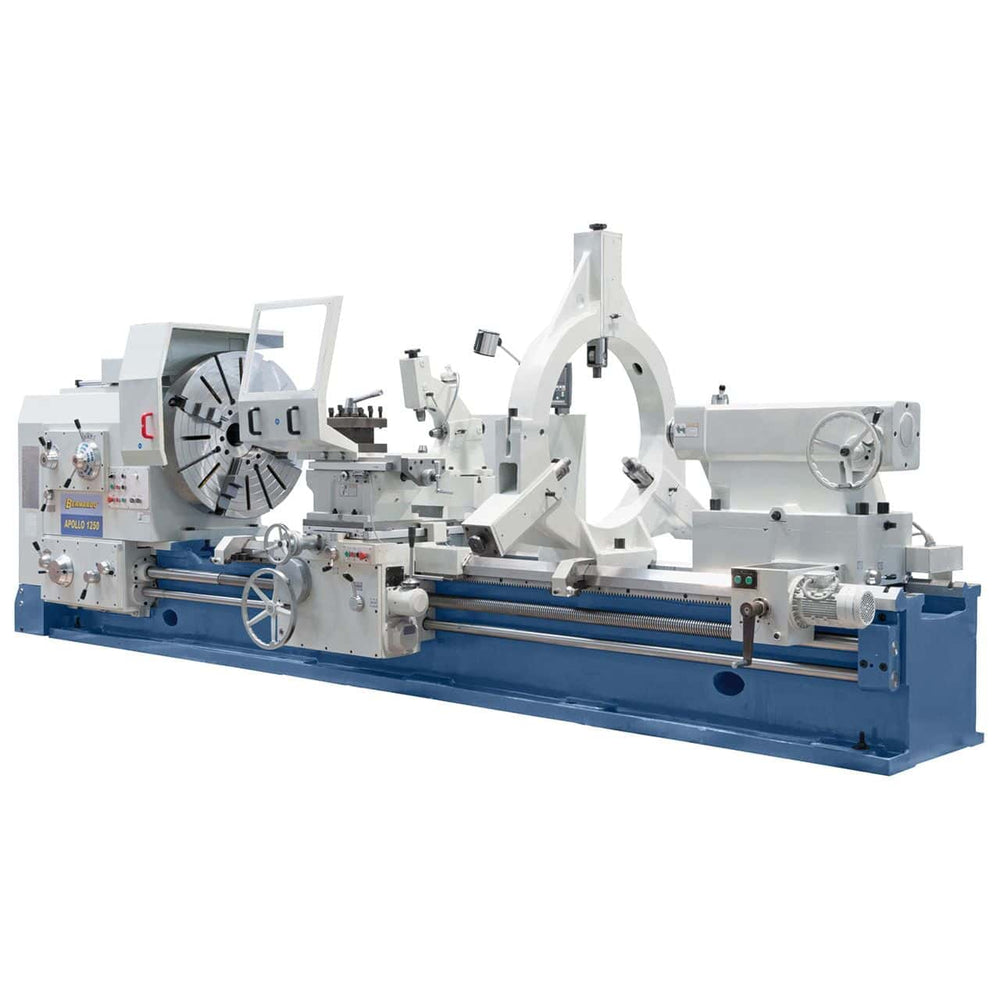

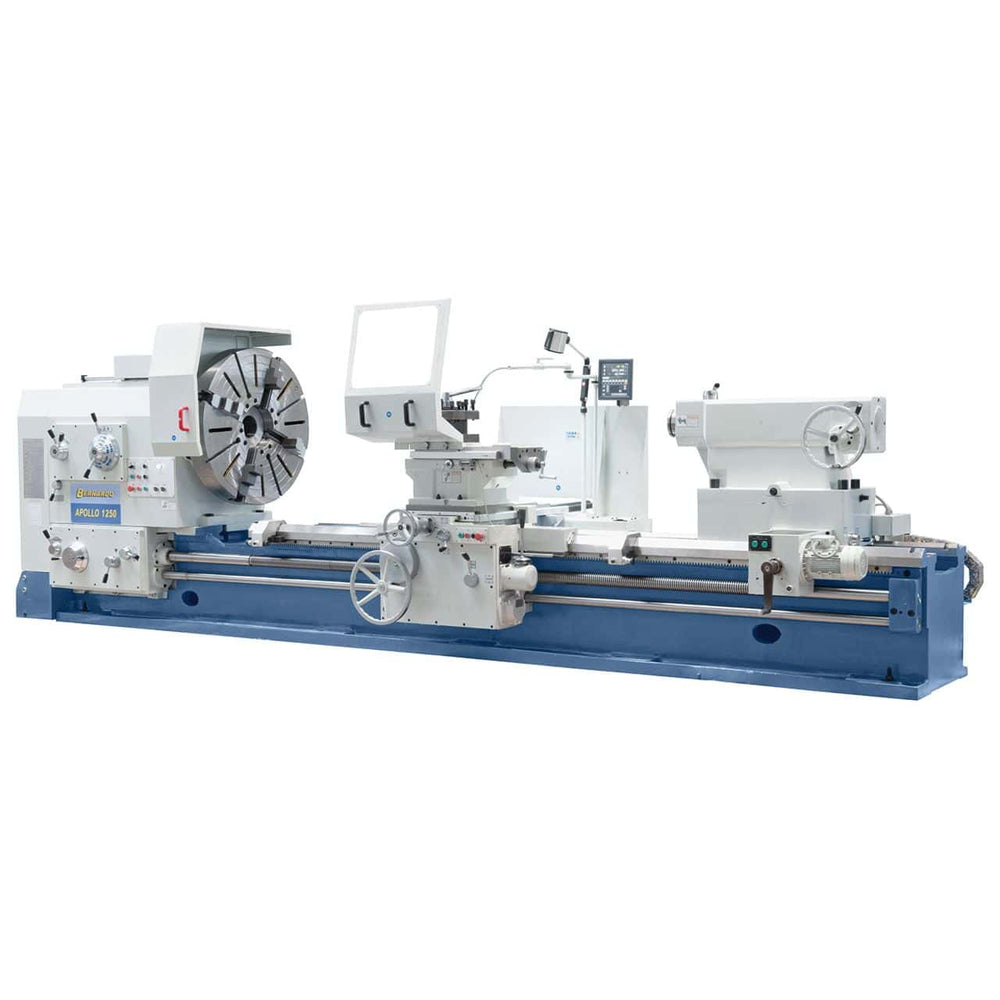

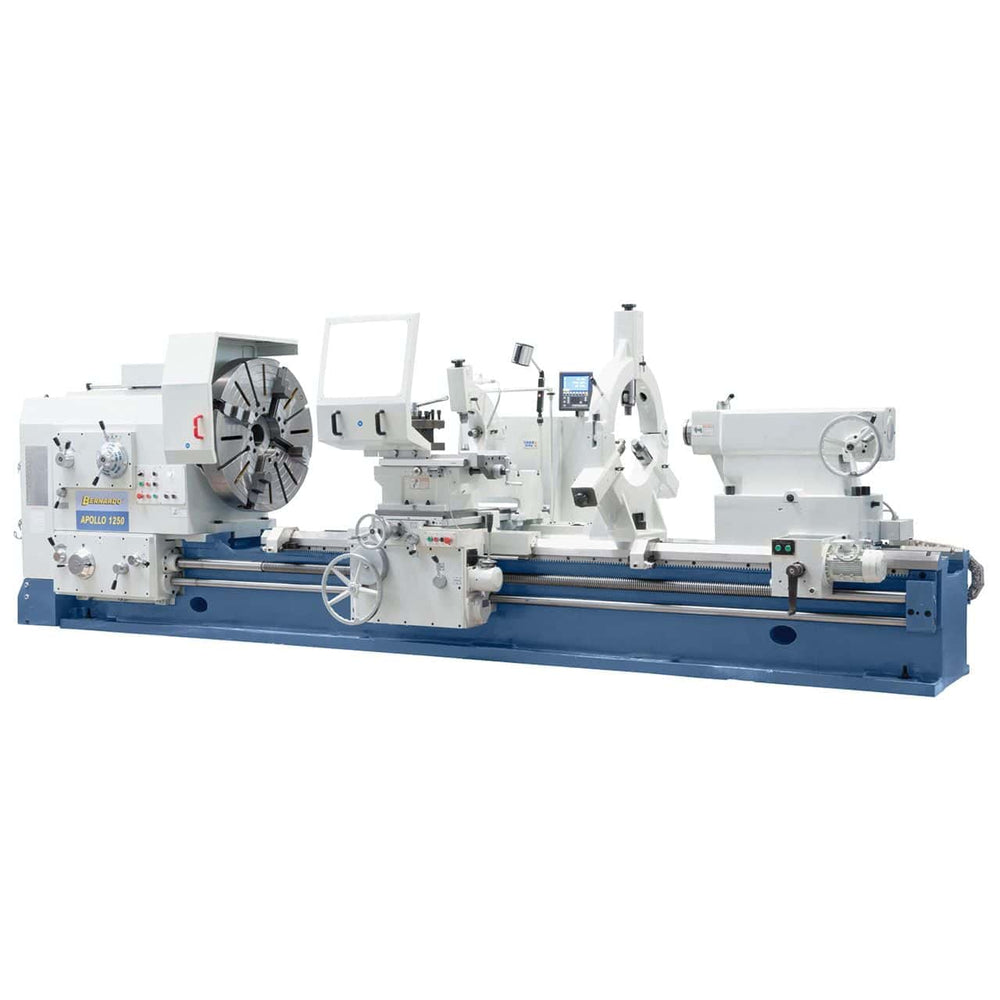

Il tornio parallelo pesante Bernardo Apollo 1600 x 8000 è il modello intermedio-pesante della famiglia Apollo. Offre distanza tra le punte 8000 mm, diametro tornibile sul banco 1600 mm, diametro tornibile sopra il carrello 1200 mm, diametro massimo sull'incavo 1800 mm, larghezza bancale 1100 mm, attacco cono mandrino MT 7 con foro 105 - 130 mm in base alla configurazione, velocità mandrino 2-400 giri/min con cambio marce, motore 18-22 kW a 400V trifase (in base alla configurazione). Visualizzatore digitale a 3 assi ES-12 V incluso, struttura in ghisa massiccia. Peso macchina ca. 29.000 kg. Adatto a settori navale, energetico, meccanico pesante. Prodotto in Austria, distribuito in Italia da Krollit come distributore ufficiale Bernardo dal 2007.
- Distanza tra le punte: 8000 mm
- Diametro tornibile sul banco: 1600 mm
- Diametro tornibile sopra il carrello: 1200 mm
- Diametro massimo sull'incavo: 1800 mm
- Larghezza bancale: 1100 mm
- Attacco cono mandrino: MT 7 con foro 105 - 130 mm in base alla configurazione
- Motore: 18-22 kW – 400V trifase (configurazione)
- Peso macchina: ca. 29.000 kg
Chi usa l'Apollo 1600 x 8000 e per cosa
Il Bernardo Apollo 1600 x 8000 è uno dei torni paralleli pesanti intermedio-pesanti della gamma Apollo, caratterizzato da combinazione massima 1600: 8.000 mm tra le punte con diametro 1.600 mm e incavo 1.800 mm. Il bancale rinforzato con larghezza 1100 mm e l'attacco mandrino MT 7 definiscono la fascia operativa: lavorazione di alberi, profili e pezzi cilindrici officine industriali pesanti con cambi marce dedicati a lavorazioni gravose. La configurazione con cambio marce 2-400 giri/min e attacco MT 7 definisce questa fascia come industriale pesante: lavorazioni di pezzi di dimensioni considerevoli nei settori navali ed energetici. Il diametro massimo sull'incavo 1.800 mm permette tornitura di flange e dischi di grandi dimensioni che il diametro su banco 1.600 mm non accoglierebbe. Nei laboratori dei clienti Krollit l'Apollo 1600 x 8000 è scelto da officine meccaniche industriali, cantieri navali per riparazione e ricostruzione assi e alberi, costruttori di componenti per turbine e generatori, e officine specializzate in tornitura di precisione su pezzi pesanti.
Il suo posto nella gamma Bernardo
La famiglia Apollo Bernardo è la linea di torni paralleli pesanti per applicazioni industriali. Si articola in 12 modelli organizzati per diametro tornibile sul banco (1000, 1250, 1600, 2000 mm) e distanza tra le punte (1.500, 2.000, 3.000, 5.000, 8.000 mm). Famiglia 1600 industriale (questo modello): attacco cono MT 7, bancale 1.100 mm, motore 18-22 kW, velocità mandrino 2-400 giri/min con cambio marce. Adatta a lavorazioni industriali pesanti con cambio marce dedicato per coppia elevata su pezzi voluminosi. La differenza con Apollo 1600 x 3000 (famiglia con ISO A2-15): la versione MT 7 ha struttura più pesante e velocità più basse per coppia superiore, dimensionata per applicazioni industriali continue. La differenza con la famiglia 2000: stesso bancale 1.100 mm e attacco MT 7, ma diametro tornibile e diametro sull'incavo inferiori.
Logistica e supporto Krollit
Spedizione Bernardo in 5-9 giorni lavorativi (7 giorni al Sud). Con peso ca. 29.000 kg richiede gru di portata adeguata, pavimentazione industriale dimensionata e fondazione in calcestruzzo armato. Dimensioni ca. 10,0 × 2,8 × 2,7 m: verificare in anticipo l'accesso al laboratorio, l'altezza del soffitto e i percorsi di trasporto. Lunette, contropunte, mandrini autocentranti e accessori di ricambio originali Bernardo disponibili da magazzino con spedizione 3-5 giorni lavorativi. Assistenza clienti in italiano disponibile.
Per chi è l'Apollo 1600 x 8000
| Profilo | Compatibilità | Motivo |
|---|---|---|
| Hobbista appassionato | Non indicato | Macchina industriale pesante con peso ca. 29.000 kg e linea trifase 400V industriale richiesta. Applicazione esclusivamente professionale di alto livello. |
| Officina industriale pesante | Consigliato | Diametro tornibile 1600 mm sul banco e diametro sull'incavo 1800 mm gestiscono pezzi voluminosi. Bancale 1.100 mm, attacco MT 7, cambio marce dedicato a coppia industriale. |
| Cantiere navale / produzione energetica pesante | Consigliato | Configurazione top di gamma per pezzi industriali grandi: flange di grosso diametro, alberi nautici, ruote di trasmissione di macchinari pesanti. Motore 18-22 kW e cambio marce dedicato a coppia continuativa elevata. |
Non indicato per: lavorazioni che richiedono diametro oltre 1600 mm o incavo oltre 1800 mm (la famiglia 2000 con incavo 2.300 mm è dimensionata correttamente); officine con esigenze contenute (la famiglia 1000-1250 è più economica per lavorazioni standard); officine senza pavimentazione industriale dimensionata o senza linea trifase 400V industriale; produzione di serie ad alta cadenza con CNC.
Capacità di tornitura
| Specifica | Valore |
|---|---|
| Distanza tra le punte | 8000 mm |
| Diametro tornibile sul banco | 1600 mm |
| Diametro tornibile sopra il carrello | 1200 mm |
| Diametro massimo sull'incavo | 1800 mm |
| Larghezza bancale | 1100 mm |
Mandrino e velocità
| Specifica | Valore |
|---|---|
| Attacco cono mandrino | MT 7 |
| Foro mandrino | 105 - 130 mm in base alla configurazione |
| Velocità mandrino | 2-400 giri/min con cambio marce |
Motore e alimentazione
| Specifica | Valore |
|---|---|
| Potenza motore | 18-22 kW (in base alla configurazione) |
| Alimentazione | 400V – 50Hz – trifase |
Dimensioni e peso
| Specifica | Valore |
|---|---|
| Dimensioni macchina (L × P × H) | ca. 10,0 × 2,8 × 2,7 m |
| Peso macchina | ca. 29.000 kg |
Conformità
| Specifica | Valore |
|---|---|
| Marcatura | CE |
| Direttiva | Macchine 2006/42/CE |
Dotazione standard
- Tornio Bernardo Apollo 1600 x 8000
- Visualizzatore digitale a 3 assi
- Mandrino autocentrante a 3 griffe

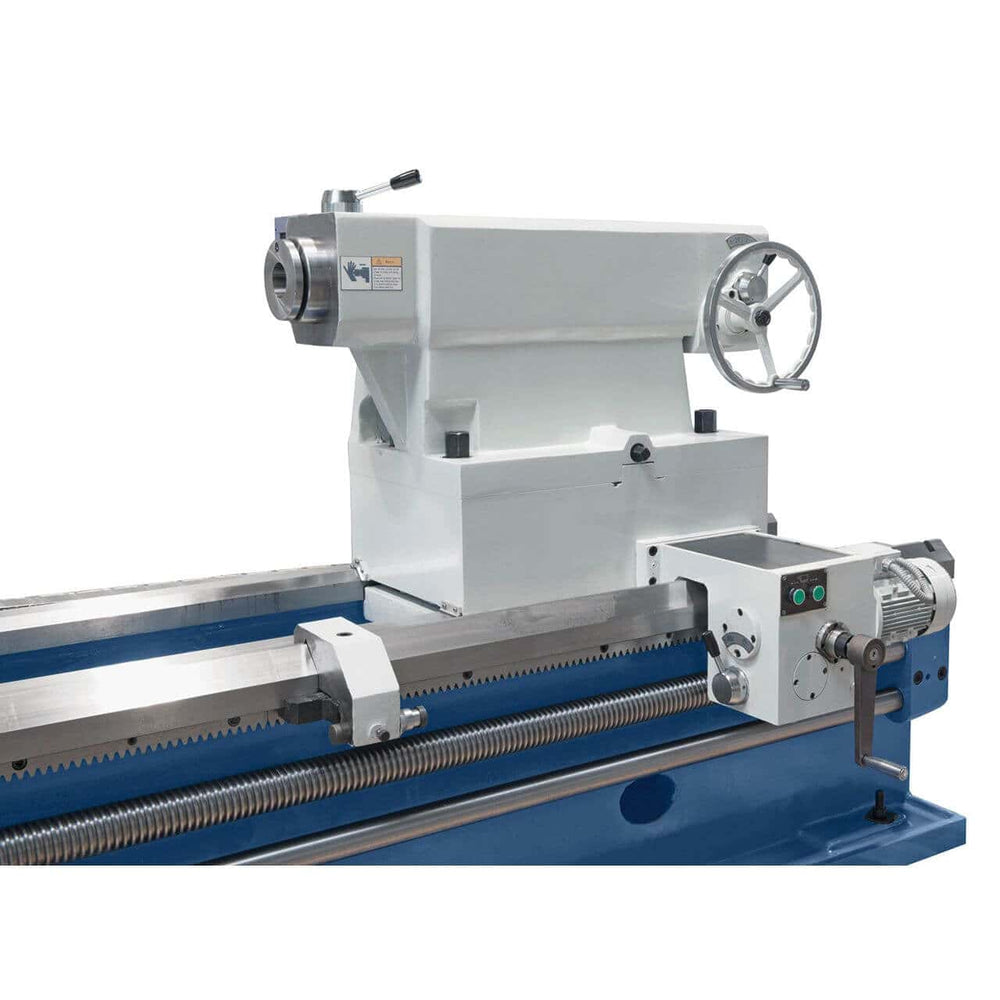

- Contropunta con attacco CM 7
- Set di ingranaggi per filettatura
- Attrezzatura di servizio
Domande frequenti
Quali sono i settori tipici di utilizzo dell'Apollo 1600 x 8000?
Settori navale (alberi nautici, eliche, riduttori), energetico (assi turbine, generatori), meccanico pesante (cilindri, pulegge, ruote dentate). La distanza tra le punte 8000 mm e il diametro tornibile 1600 mm definiscono la fascia operativa.
Esempi di pezzi tipici: alberi di trasmissione lunghi (componenti per motori navali), profili cilindrici di grossa dimensione (componenti per macchinari industriali), flange di tubazioni industriali. Per pezzi specifici verificare in anticipo il diametro massimo, la lunghezza e il peso del pezzo in relazione alle capacità della macchina.
Quale spazio operativo richiede in officina?
Dimensioni macchina ca. 10,0 × 2,8 × 2,7 m. Per il funzionamento operativo (carico/scarico pezzi, movimentazione, accesso per manutenzione) serve un'area complessiva almeno 1,5x le dimensioni della macchina, con altezza soffitto adeguata.
L'installazione richiede pavimentazione industriale o fondazione in calcestruzzo armato dimensionata per il peso della macchina più i pezzi tipici. Per la prima installazione è raccomandato consultare un installatore qualificato per la valutazione strutturale e di conformità del sito.

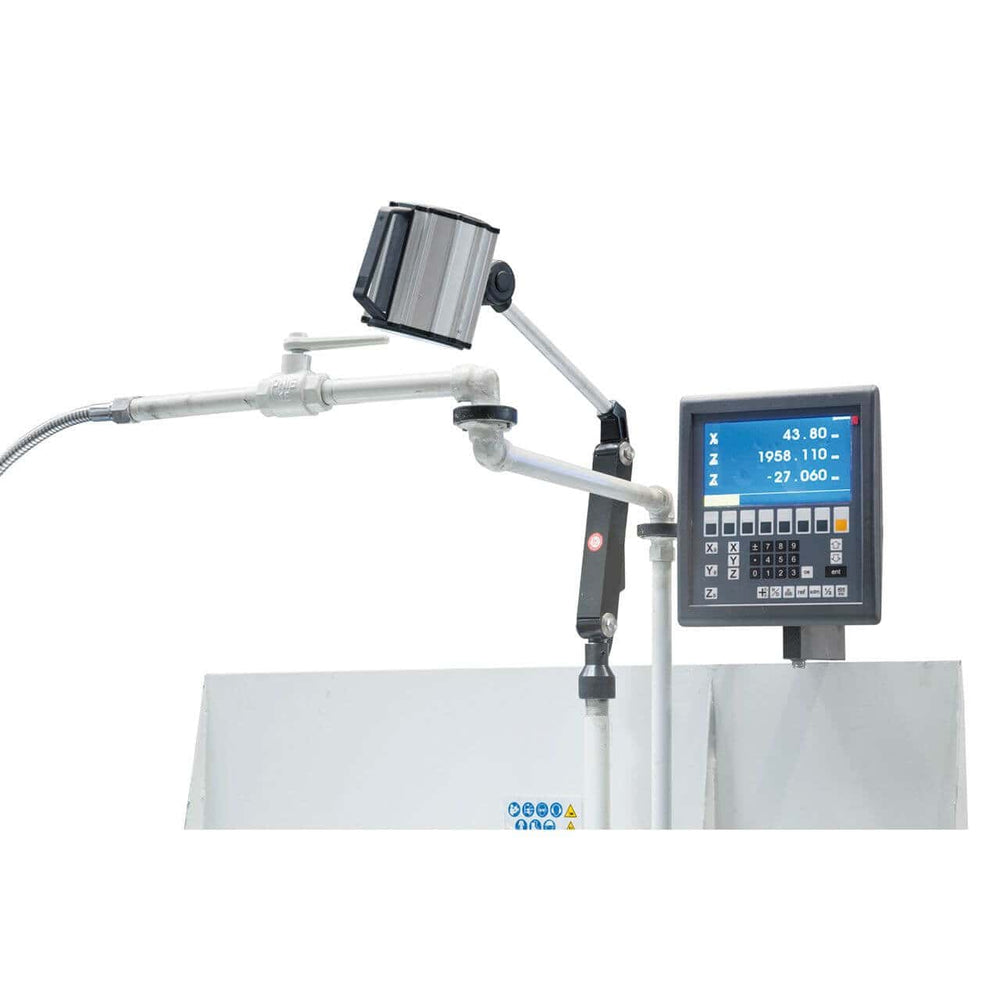

Il visualizzatore digitale ES-12 V a 3 assi è davvero necessario?
Sì per produzione di precisione. Il DRO mostra in tempo reale la posizione esatta degli assi al centesimo di millimetro, eliminando errori di lettura dei volantini graduati. Su un tornio pesante di queste dimensioni la precisione di posizionamento è determinante per la qualità delle lavorazioni.
Senza DRO la precisione di posizionamento dipende dalla lettura visuale dei volantini e dalla compensazione del gioco delle viti: errori di 0,1-0,2 mm sono tipici. Con DRO la precisione di posizionamento raggiunge facilmente 0,01 mm. Sull'Apollo è incluso di serie a differenza di molti torni industriali entry di altre marche dove il DRO è accessorio opzionale costoso.
Quale è la differenza pratica con la famiglia 2000?
La famiglia 2000 ha diametro tornibile 2.000 mm (vs 1600 mm) e diametro sull'incavo 2.300 mm (vs 1800 mm). Stesso bancale 1.100 mm e attacco MT 7. Pesi e dimensioni significativamente superiori.
Per officine che lavorano regolarmente flange e dischi grandi (oltre 1.600 mm), la famiglia 2000 è obbligata. Per pezzi entro 1.600 mm la famiglia 1600 è dimensionata correttamente con costo inferiore. La differenza è meccanica e dimensionale; le caratteristiche operative (velocità, attacco, motore) sono simili.
Quale è la durata utile attesa di un tornio Apollo?
Per uso industriale standard la gamma Apollo è progettata per durata operativa superiore a 25-30 anni con manutenzione regolare. Le componenti soggette a usura (cuscinetti, guide, sistema di lubrificazione, frizioni) sono sostituibili con ricambi originali Bernardo.
La struttura in ghisa stabilizzata, temprata e rettificata (caratteristica dei torni Apollo) non si usura significativamente: il bancale e la testa mantengono precisione per decenni con manutenzione corretta. I componenti meccanici a contatto sono dimensionati per uso continuativo industriale e si sostituiscono periodicamente. Ricambi originali Bernardo disponibili da magazzino con spedizione 3-5 giorni lavorativi. Per uso intensivo è consigliabile un piano di manutenzione preventiva semestrale.
