Tornio pesante Bernardo TITAN 800 x 3000 Vario con visualizzatore digitale
Il tornio Bernardo TITAN 800 x 3000 Vario è una macchina pesante progettata per lavorazioni industriali su pezzi di grandi dimensioni. Con una distanza tra le punte di 3000 mm e altezza punte di 400 mm, consente la tornitura di componenti fino a Ø 800 mm sul bancale e Ø 1000 mm con incavo. La struttura robusta con bancale da 400 mm e foro mandrino da 105 mm garantisce rigidità e versatilità. La trasmissione a inverter con gamme variabili (16 – 1500 rpm) assicura flessibilità, mentre il motore da 7,5 kW (10 HP) con freno CE offre potenza e sicurezza. Fornito con DRO a 3 assi ES-12 V, mandrino autocentrante, piatto frontale Ø 500 mm, torretta portautensili a 40 posizioni, lunette, refrigerante e numerosi accessori, rappresenta una soluzione completa per officine e industrie meccaniche che richiedono massima capacità e precisione.
✅ Caratteristiche principali:
• Distanza tra le punte: 3000 mm
• Altezza punte: 400 mm
• Ø max tornibile sul bancale: 800 mm
• Ø max con incavo: 1000 mm
• Ø max sul carro: 540 mm
• Foro mandrino: 105 mm – attacco DIN 55029 D1-8
• Velocità variabili tramite inverter: 16 – 1500 rpm
• Filettature metriche: 0,45 – 120 mm (54 passi)
• Filettature in pollici: 7/16 – 80 TPI (54 passi)
• Avanzamenti longitudinali: 0,044 – 1,48 mm/giro (25 gamme)
• Avanzamenti trasversali: 0,022 – 0,74 mm/giro (25 gamme)
• Potenza motore: 7,5 kW (10 HP) con inverter e freno CE
• Peso macchina: 3820 kg
📊 Tabella tecnica:
| Specifica | Valore |
|---|---|
| Marca | Bernardo |
| Modello | TITAN 800 x 3000 Vario |
| Distanza tra le punte | 3000 mm |
| Altezza punte | 400 mm |
| Ø tornibile sul bancale | 800 mm |
| Ø tornibile con incavo | 1000 mm |
| Ø tornibile sul carro | 540 mm |
| Larghezza bancale | 400 mm |
| Foro mandrino | 105 mm |
| Attacco mandrino | DIN 55029 D1-8 |
| Velocità mandrino | 16 – 70 / 50 – 215 / 100 – 475 / 350 – 1500 rpm |
| Avanzamenti longitudinali | (25) 0,044 – 1,48 mm/giro |
| Avanzamenti trasversali | (25) 0,022 – 0,74 mm/giro |
| Filettature metriche | (54) 0,45 – 120 mm |
| Filettature in pollici | (54) 7/16 – 80 TPI |
| Canotto contropunta | Ø 90 mm – corsa 235 mm – Cono MT 5 |
| Potenza motore | 7,5 kW (10 HP) |
| Dimensioni macchina (L x P x A) | 4800 × 1320 × 3820 mm |
| Peso | 3820 kg |
📦 Contenuto della confezione:
• Inverter di frequenza per variazione velocità
• Mandrino autocentrante 3 griffe PS3-315 mm / D8

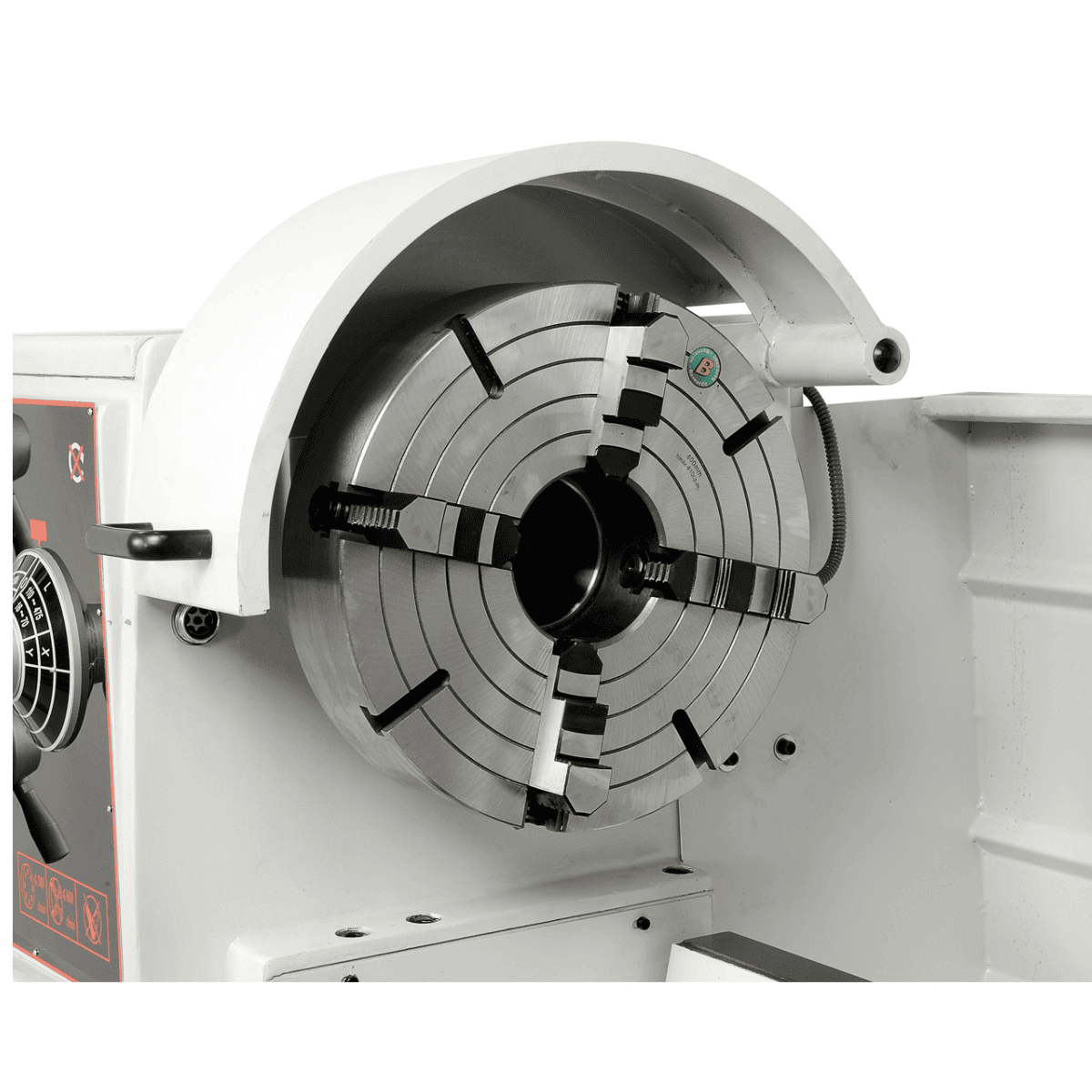

• Piatto frontale Ø 500 mm

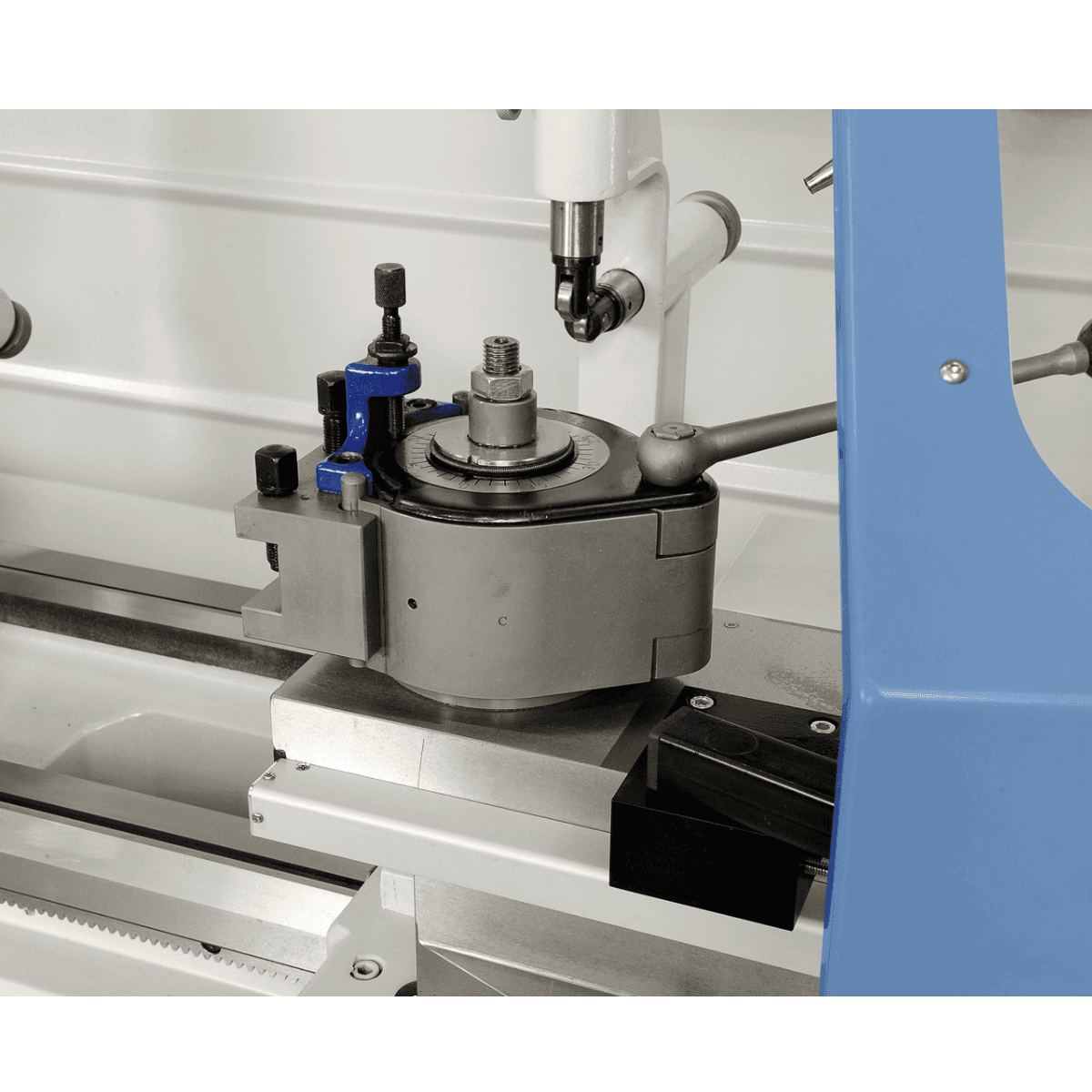

• Torretta portautensili a 40 posizioni + set portautensili con 4 inserti

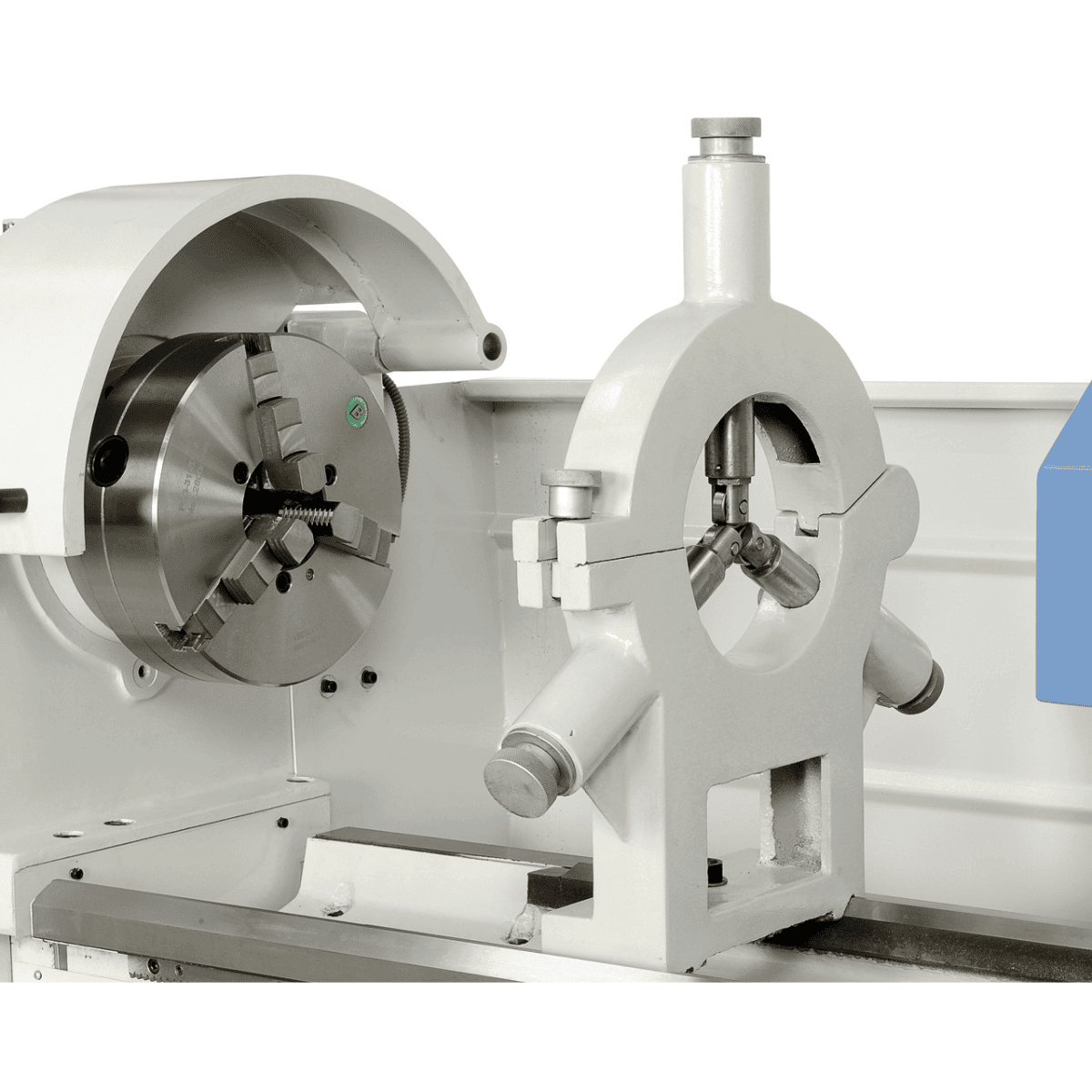

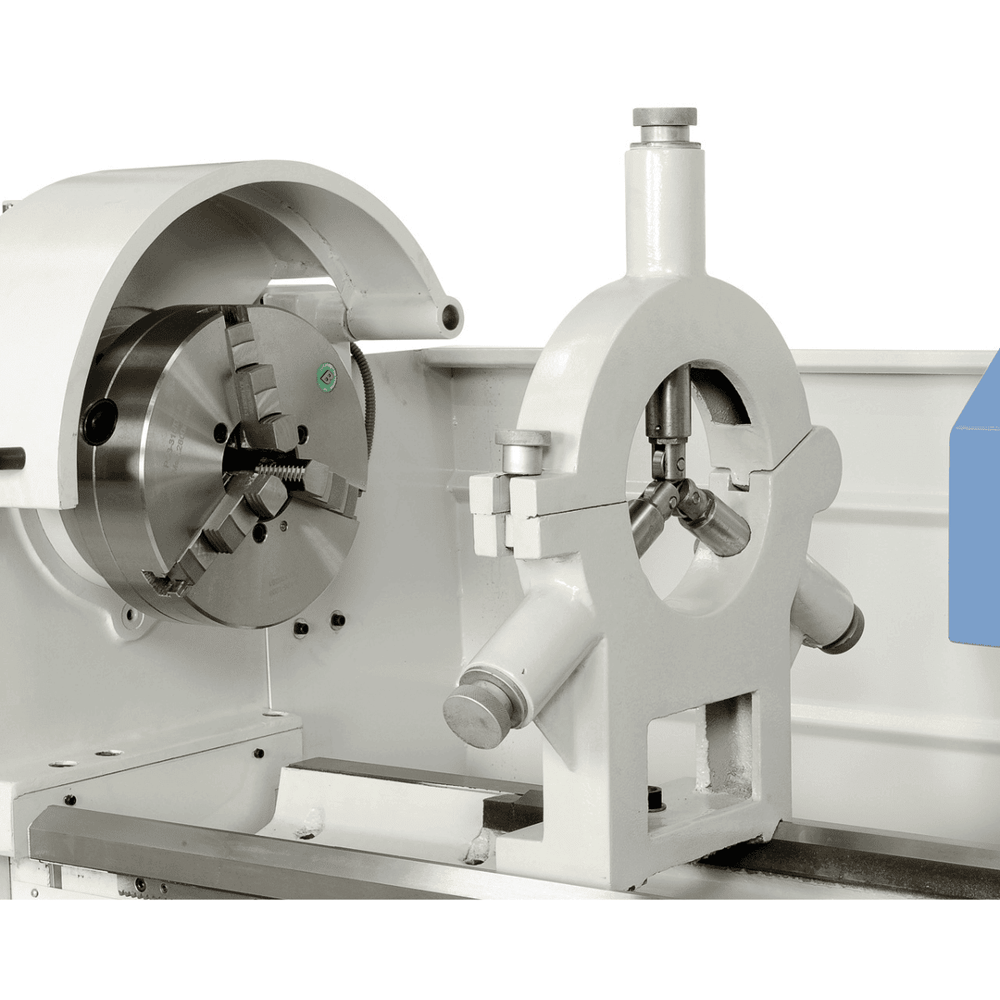

• Lunetta fissa (Ø max 180 mm)
• Lunetta mobile (Ø max 100 mm)
• Battuta longitudinale micrometrica
• Quadrante filettatura
• Frizione di sicurezza
• Refrigerante completo
• Paraschizzi posteriore
• Estrattore trucioli
• Luce LED
• Riempimento iniziale con Shell Tellus 46
• Spindle support

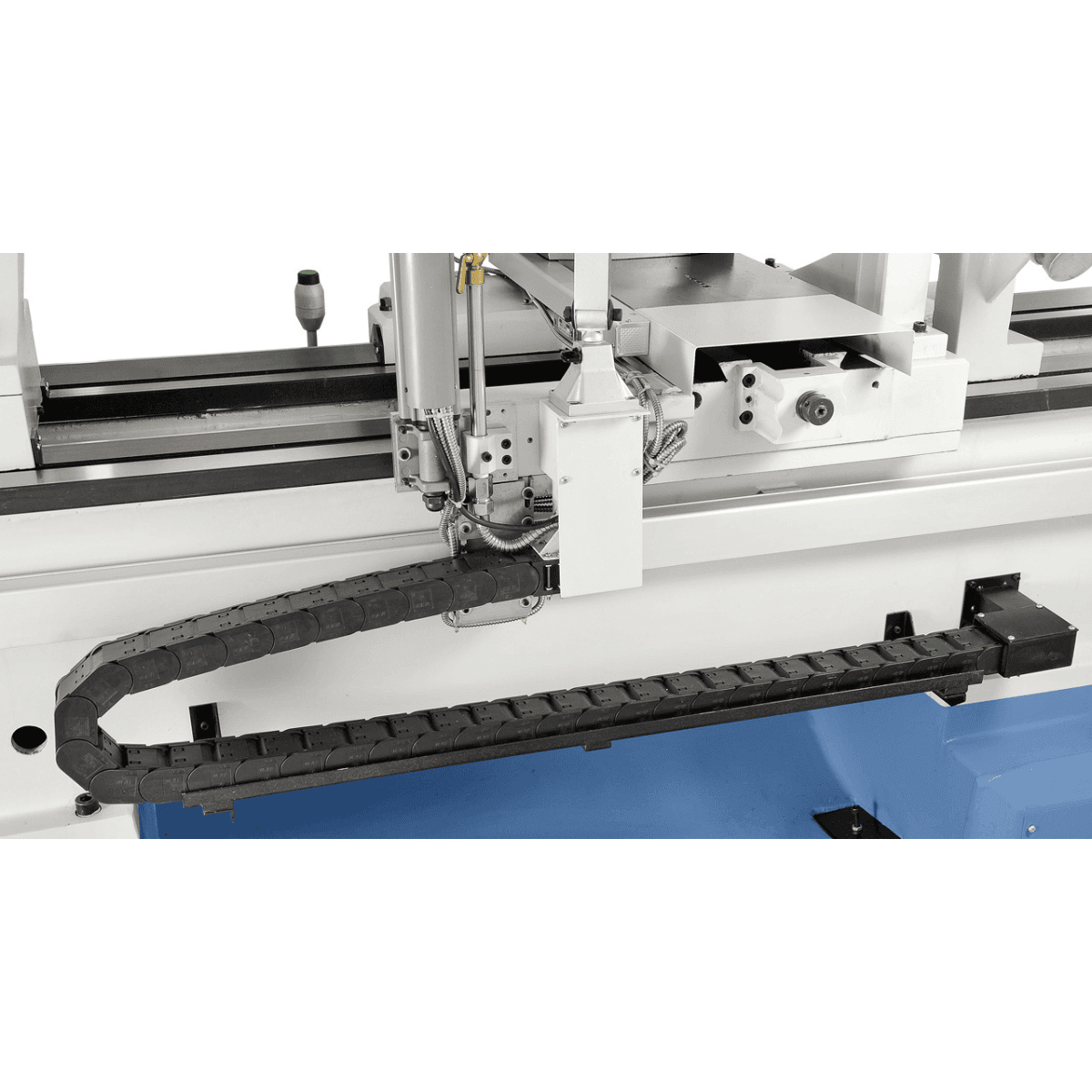

• Catena portacavi
• Cambio ingranaggi
• Bussola conica Morse
• 2 contropunte fisse
• Pedale con freno CE
• Kit utensili e manuale
Specifiche Tecniche
• Ø max sul bancale: 800 mm – con incavo: 1000 mm
• Ø max sul carro: 540 mm – Larghezza bancale: 400 mm
• Foro mandrino: 105 mm – attacco DIN 55029 D1-8
• Avanzamenti longitudinali: (25) 0,044–1,48 mm/giro
• Avanzamenti trasversali: (25) 0,022–0,74 mm/giro
• Filettature metriche: (54) 0,45–120 mm
• Filettature in pollici: (54) 7/16–80 TPI
• Mandrino 3 griffe PS3-315 mm / D8 e piatto frontale Ø 500 mm
• Lunetta fissa Ø 180 mm e mobile Ø 100 mm
• Torretta 40 posizioni con set portautensili + 4 inserti
• Supporto mandrino, refrigerante, luce LED, paraspruzzi
• Battuta longitudinale micrometrica, frizione di sicurezza
• Catena portacavi, cambio ingranaggi, bussola CM
• 2 contropunte, riempimento Shell Tellus 46, utensili
Usa gru/muletto adeguati ai punti di sollevamento indicati. Fissa al basamento, livella con precisione e verifica alimentazione 400V, messa a terra e dispositivi CE (freno a pedale, protezioni) prima dell’avviamento.
