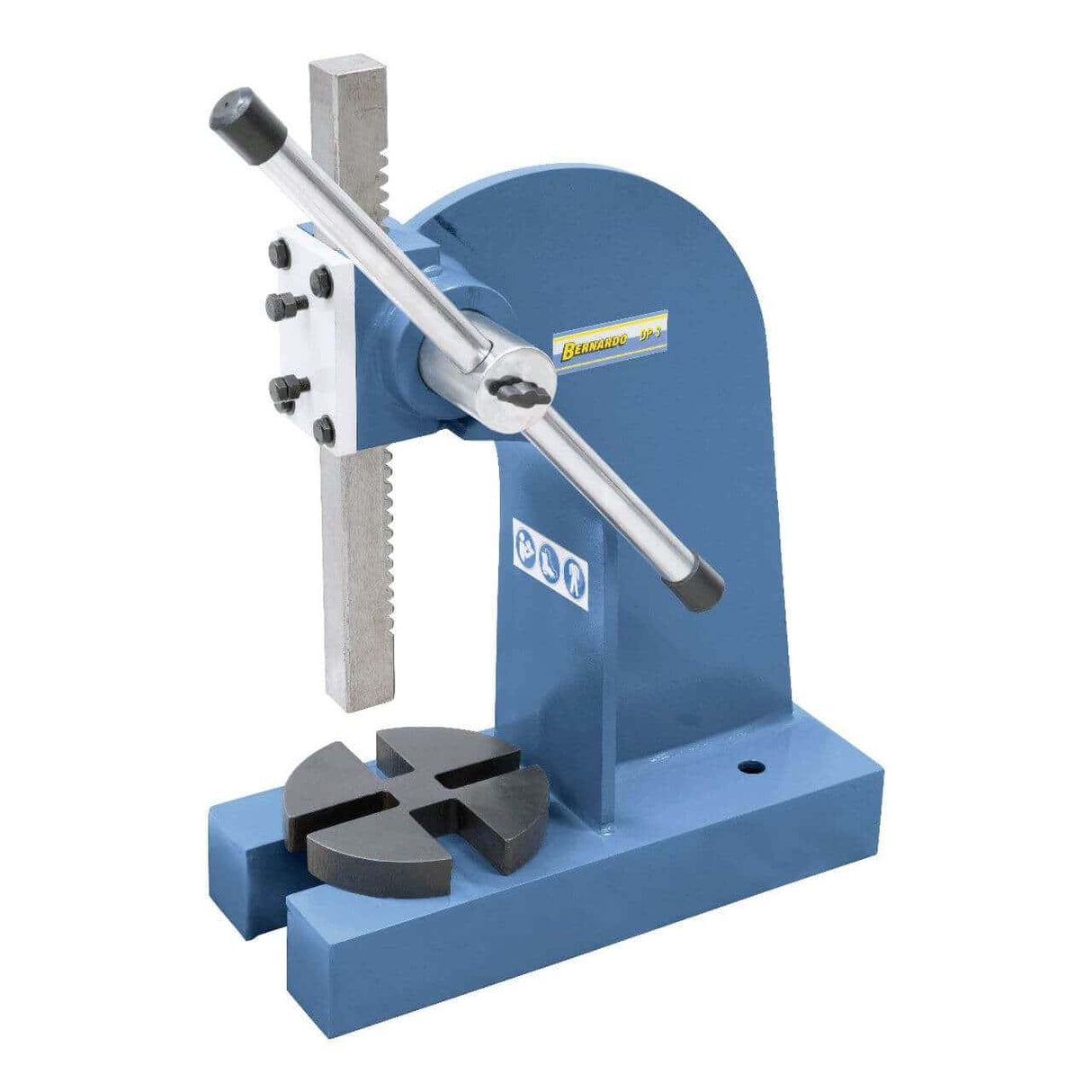

La prensa manual de cremallera y piñón Bernardo DP3 cuenta con una construcción de acero macizo sin torsión, una fuerza efectiva de 1181 kg / 11 585 N con una palanca ajustable de 500 mm y una fuerza manual de 60 kg, una altura efectiva de la pieza de trabajo de 300 mm, una distancia de 150 mm desde el eje de la columna, un husillo de 37 x 37 x 435 mm y una mesa giratoria de Ø 185 mm con múltiples aberturas (2 x Ø 24 mm, 1 x Ø 28 mm, 1 x Ø 40 mm). Adecuada para insertar/extraer cojinetes, bujes, enderezar ejes de tamaño mediano, doblar y realizar brochado ligero. Peso: 40 kg. Fabricado en Austria, distribuido en Italia por Krollit como distribuidor oficial de Bernardo desde 2007.
-
Fuerza efectiva (con palanca de 500 mm): 1181 kg / 11585 N
-
Altura máxima de la pieza: 300 mm
-
Distancia entre ejes de la columna: 150 mm
-

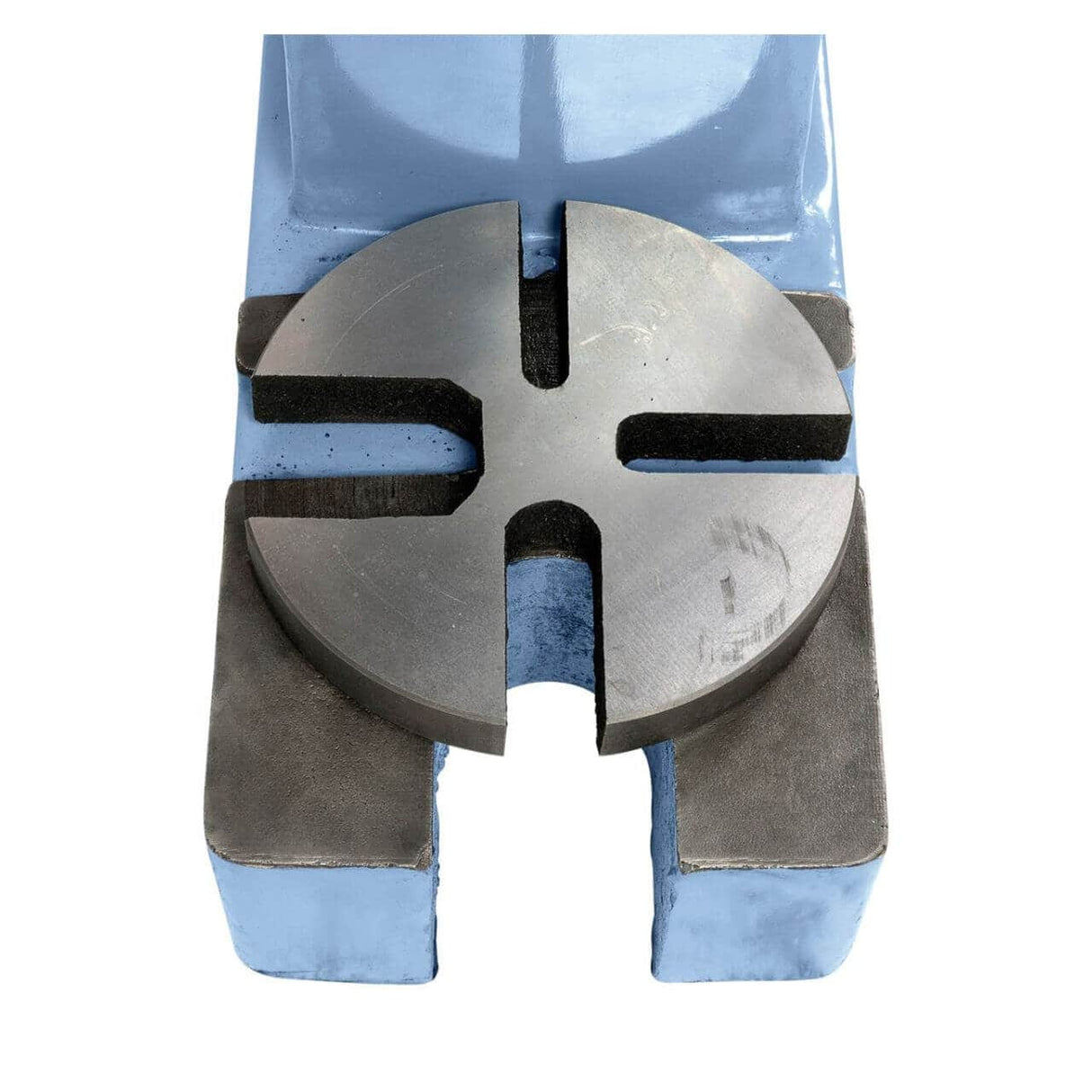

Mesa giratoria: Ø 185 mm con 4 aberturas
-
Husillo: 37 × 37 × 435 mm
-
Construcción: Acero macizo sin torsión
-
Peso: aprox. 40 kg
¿Quién usa la DP3 y para qué?
La Bernardo DP3 es la prensa manual de cremallera y piñón de la familia DP, diseñada para piezas de hasta 300 mm de altura. Es una opción típica para talleres que mecanizan ejes de transmisión, montantes mecánicos, perfiles largos y componentes que superan la altura útil de la DP2 (190 mm). Su fuerza efectiva de 1181 kg con una palanca de 500 mm está diseñada para insertar/extraer cojinetes y casquillos estándar, enderezar ejes de tamaño medio, doblar alambre grueso y realizar brochados ligeros. La mesa giratoria de Ø 185 mm con cuatro aberturas (24, 28 y 40 mm) permite manipular componentes de diversos tamaños sin necesidad de cambiar de equipo. En talleres de clientes, Krollit es la opción preferida por talleres de mecanizado que trabajan con transmisiones, reparadores de motores y cajas de cambios, fabricantes de componentes de transmisión y talleres de mantenimiento que trabajan habitualmente con ejes y componentes altos.
Su lugar en la gama Bernardo
Dentro de la familia DP, la DP3 es la prensa manual para piezas altas de dimensiones intermedias. Abajo: DP1 (altura de la pieza: 135 mm, 11 kg) y DP2 (190 mm, 30 kg, fuerza máxima: 1285 kg). Arriba: D5 (445 mm, 160 kg, hierro fundido, fuerza: 1560 kg). La diferencia práctica entre la DP3 y la DP2: la DP3 sacrifica un poco de fuerza (1181 kg frente a 1285 kg) para ofrecer 110 mm más de altura útil de la pieza. Para talleres que trabajan principalmente con rodamientos en ejes cortos, la DP2 es más adecuada: ofrece mayor fuerza con menor peso. Para talleres que trabajan habitualmente con piezas altas (ejes, montantes, perfiles), la DP3 es imprescindible: la DP2, con su altura de trabajo de 190 mm, no puede manejarlas.
Para piezas de más de 300 mm de altura, utilice la D5 con una altura de trabajo de 445 mm.
Logística y soporte de Krollit
Bernardo realiza entregas en 5-9 días laborables (7 días para el sur). Con un peso de 40 kg, se envía en embalaje protector y puede ser manipulada por una sola persona. Debe fijarse a un banco de trabajo robusto mediante los orificios de montaje. Disponemos de repuestos originales Bernardo en stock y se envían en 3-5 días laborables. Servicio de atención al cliente disponible en Italia.
¿Para quién es la DP3?
| Perfil |
Compatibilidad |
Motivo |
| Aficionados con pasión por la mecánica |
Adecuada |
Para uso avanzado por aficionados en ejes y componentes altos. Para rodamientos en ejes estándar, la DP2, con su mayor resistencia, puede ser preferible. |
| Talleres mecánicos con mecanizado de ejes |
Recomendada |
Altura de la pieza de trabajo de 300 mm; maneja ejes de transmisión estándar, montantes mecánicos y perfiles largos que la DP2 no puede acomodar. Fuerza de 1181 kg, adecuada para rodamientos estándar.
|
| Reparación de componentes de motor/transmisión |
Recomendado |
Para el desmontaje y montaje de rodamientos en componentes de transmisión. La mesa giratoria con múltiples aberturas agiliza los cambios de operación en rodamientos de diferentes tamaños.
|
No apto para: mecanizado de piezas de más de 300 mm de altura (evaluar D5 con 445 mm); aplicaciones que requieren fuerzas superiores a 1,2 toneladas (D5 con 1,56 toneladas); producción en serie de alta velocidad; uso en obras sin una mesa de apoyo estable.
Capacidad de trabajo
| Especificaciones |
Valor |
| Altura máxima de la pieza |
300 mm |
| Distancia entre ejes de la columna |
150 mm |
| Fuerza manual (en la palanca) |
60 kg / 588 N |
| Fuerza efectiva sobre la pieza |
1181 kg / 11585 N |
| Longitud de la palanca |
500 mm |
Husillo y plato giratorio
| Especificaciones |
Valor |
| Dimensiones del husillo |
37 × 37 × 435 mm |
| Diámetro del plato giratorio |
185 mm |
| Aberturas del plato giratorio |
2 × Ø 24 mm / 1 × Ø 28 mm / 1 × Ø 40 mm |
Dimensiones y peso
| Especificar |
Valor |
| Dimensiones de la máquina (largo × ancho × alto) |
250 × 460 × 560 mm |
| Peso neto |
aprox. 40 kg
|
| Material del bastidor |
Acero macizo sin torsión |
Cumplimiento
| Especificaciones |
Valor |
| Marcado |
CE |
Equipamiento estándar
- Prensa manual Bernardo DP 3 (cuerpo de la máquina)
- Mesa giratoria con múltiples aberturas
- Palanca ajustable
Preguntas frecuentes
Preguntas
¿Por qué la DP3 tiene menos fuerza que la DP2 a pesar de ser más grande?
La relación cremallera-palanca está diseñada de forma diferente: la DP3 prioriza una altura útil de la pieza de trabajo (300 mm) a la vez que admite una fuerza ligeramente menor. Se trata de una decisión de diseño que implica una compensación.
La cremallera de la DP3 es más larga que la de la DP2 para soportar piezas de trabajo más altas, lo que modifica la relación mecánica interna. La DP3 con una palanca de 500 mm y una cremallera larga tiene una relación de 19,7:1, ligeramente inferior a la de la DP2 (21,4:1 con una palanca de 450 mm). Para aplicaciones que requieren la máxima fuerza, la DP2 es preferible. Para aplicaciones que requieren altura efectiva, la DP3 es indispensable.
Utilice equipos de prensado específicos (casquillos guía, anillos de presión) que distribuyan la fuerza al círculo interior del rodamiento, no a los rodillos ni al círculo exterior.
La inserción de rodamientos sin dañarlos es una técnica mecánica estándar: la prensa aplica la fuerza, pero es el equipo intermedio el que la distribuye correctamente. Sin el equipo adecuado, cualquier prensa corre el riesgo de dañar los rodamientos. La DP3, con sus múltiples aberturas en la mesa giratoria, permite el uso flexible de equipos de diversos tamaños.
¿Es necesario fijarla al banco?
Sí, con orificios de montaje en la base. El peso de 40 kg no es suficiente para mantener la estabilidad durante operaciones de prensado importantes.
El banco debe tener las dimensiones adecuadas para soportar las fuerzas laterales y de elevación durante el prensado. Los pernos de montaje estándar son suficientes. Para talleres que no dispongan de un banco adecuado, se ofrece como accesorio opcional una base de hierro fundido para uso semiestacionario. Para uso temporal o portátil, considere DP1 o DP2.
La D5 es ideal para piezas de menos de 445 mm de altura y ofrece una fuerza superior (1560 kg, con un peso de 160 kg en hierro fundido).
La elección no es automática: los talleres con cargas de trabajo variadas pueden considerar dos prensas complementarias (por ejemplo, la DP1 para piezas de precisión y la DP3 para piezas altas) en lugar de una sola, que suele ser menos eficiente. Las prensas DP tienen un precio razonable y cada una está diseñada para una aplicación específica. Para talleres generales con una sola herramienta, la DP2 ofrece el mejor equilibrio entre fuerza, altura de la pieza y tamaño.
