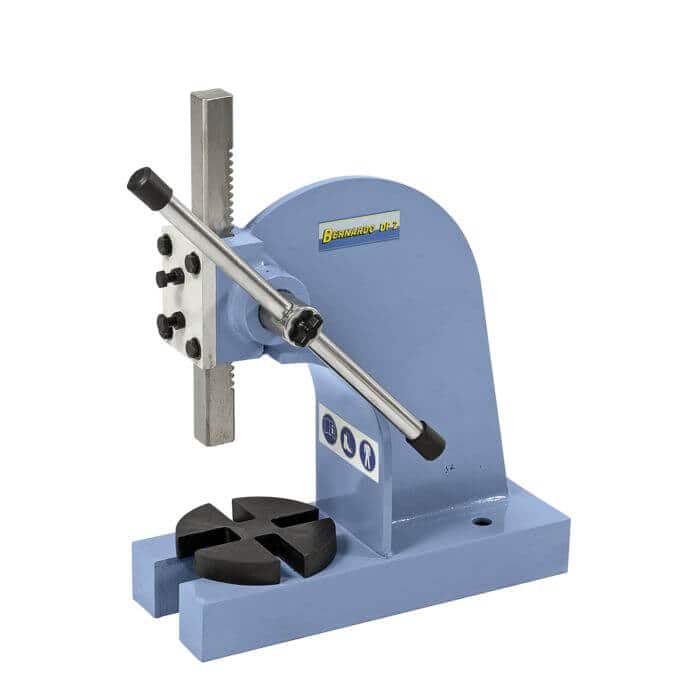

La prensa manual de cremallera y piñón Bernardo DP2 cuenta con una construcción de acero macizo sin torsión, una fuerza efectiva de 1285 kg / 12 605 N con una palanca ajustable de 450 mm y una fuerza manual de 60 kg, una altura de la pieza de trabajo de 190 mm, una distancia desde el eje de la columna de 145 mm, un husillo de 31 x 31 x 350 mm y una mesa giratoria de Ø 155 mm con múltiples aberturas (3 x Ø 24 mm, 1 x Ø 35 mm). Adecuada para insertar/extraer cojinetes, casquillos, componentes pequeños, enderezar, doblar y realizar brochado ligero. Peso: 30 kg. Fabricado en Austria, distribuido en Italia por Krollit como distribuidor oficial de Bernardo desde 2007.
-
Fuerza efectiva (con palanca de 450 mm): 1285 kg / 12605 N
-
Altura máxima de la pieza: 190 mm
-
Distancia entre ejes de la columna: 145 mm
-

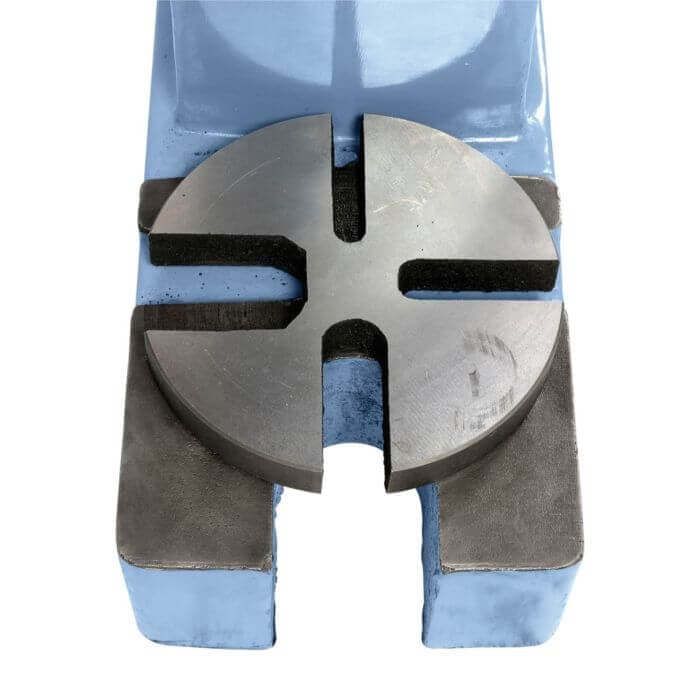

Mesa giratoria: Ø 155 mm con 4 aberturas
-
Husillo: 31 × 31 × 350 mm
-
Construcción: Acero macizo sin torsión
-
Peso: aprox. 30 kg
¿Quién usa la DP2 y para qué?
La Bernardo DP2 es la prensa manual de cremallera y piñón intermedia de la familia DP, una opción típica para talleres generales que buscan un equilibrio entre capacidad y espacio. Con una altura útil de la pieza de trabajo de 190 mm y una fuerza efectiva de 1285 kg, cubre la gran mayoría de las operaciones de taller mecánico: inserción/extracción de rodamientos estándar, montaje de casquillos, enderezado de ejes pequeños, doblado de alambre metálico y brochado ligero. Su peso de 30 kg proporciona una estabilidad adecuada sin sacrificar la portabilidad. La fuerza efectiva de 1285 kg es la más alta de la gama DP, con un peso inferior al de la D5 (160 kg): una relación fuerza-peso optimizada para el uso artesanal diario. En talleres de clientes, Krollit es la opción más popular entre las prensas manuales de cremallera y piñón para talleres generales, departamentos de mantenimiento y talleres artesanales que procesan piezas de tamaño estándar.
Su lugar en la gama Bernardo
La DP2 es el modelo más equilibrado de la familia DP. Por debajo se encuentra la DP1 (fuerza 1140 kg, altura 135 mm, peso 11 kg) para aplicaciones pequeñas; por encima, la DP3 (fuerza 1181 kg, altura 300 mm, peso 40 kg) para piezas más altas; y la D5 (fuerza 1560 kg, altura 445 mm, peso 160 kg en hierro fundido) para aplicaciones de alta resistencia. La DP2 ofrece la mayor fuerza efectiva en la gama inferior a 50 kg: la DP3 sacrifica altura de la pieza (300 mm) a cambio de una menor fuerza (1181 kg), y la relación de cremallera y piñón está equilibrada de forma diferente.
Para la gran mayoría de talleres, la DP2 es la opción ideal: su altura de 190 mm permite trabajar con rodamientos, casquillos y ejes pequeños; su fuerza de 1285 kg gestiona la mayoría de las operaciones estándar; y su peso de 30 kg facilita su reposicionamiento ocasional.
Logística y soporte de Krollit
Bernardo realiza entregas en 5-9 días laborables (7 días en el sur). Con un peso de 30 kg, se envía en embalaje protector y puede ser manipulada por una sola persona. Debe fijarse a un banco de trabajo robusto mediante los orificios de montaje. Disponemos de repuestos originales Bernardo en stock con envío en 3-5 días laborables. Servicio de atención al cliente disponible en Italia.
¿Para quién es la DP2?
| Perfil |
Compatibilidad |
Motivo |
| Aficionados entusiastas |
Recomendado |
Equilibrio entre capacidad y tamaño, ideal para uso avanzado en componentes mecánicos de tamaño estándar. Herramienta duradera para años de uso intermitente. |
| Taller mecánico general |
Recomendado |
La opción más común para uso artesanal diario. Su fuerza de 1285 kg y altura de 190 mm cubren la gran mayoría de las operaciones estándar de taller.
|
| Departamento de mantenimiento / taller artesanal |
Recomendado |
Óptimo equilibrio entre capacidad y portabilidad. Para piezas de más de 190 mm de altura, considere los modelos DP3 o D5.
|
No apto para: mecanizado de piezas de más de 190 mm de altura (considere los modelos DP3 o D5); aplicaciones que requieran fuerzas superiores a 1,3 toneladas (D5); producción en serie de alta velocidad (la prensa es manual); uso en obras sin una mesa de apoyo estable.
Capacidad de trabajo
| Especificaciones |
Valor |
| Altura máxima de la pieza |
190 mm |
| Distancia entre ejes de la columna |
145 mm |
| Fuerza manual (en la palanca) |
60 kg / 588 N |
| Fuerza efectiva sobre la pieza |
1285 kg / 12605 N |
| Longitud de la palanca |
450 mm |
Husillo y plato giratorio
| Especificaciones |
Valor |
| Dimensiones del husillo |
31 × 31 × 350 mm |
| Diámetro del plato giratorio |
155 mm |
| Aberturas del plato giratorio |
3 × Ø 24 mm / 1 × Ø 35 mm |
Dimensiones y peso
| Especificar |
Valor |
| Dimensiones de la máquina (largo × ancho × alto) |
220 × 415 × 430 mm |
| Peso neto |
aprox. 30 kg
|
| Material del bastidor |
Acero macizo sin torsión |
Cumplimiento
| Especificaciones |
Valor |
| Marcado |
CE |
Equipamiento estándar
- Prensa manual Bernardo DP 2 (cuerpo de la máquina)
- Mesa giratoria con aberturas
- Palanca ajustable
Preguntas frecuentes
Preguntas
¿Es mejor la DP2 o la DP3?
Depende de la altura típica de las piezas. La DP2 tiene una altura de pieza de 190 mm y una fuerza de 1285 kg; la DP3 tiene una altura de 300 mm, pero una fuerza menor (1181 kg). Para piezas pequeñas con fuerzas elevadas, la DP2 es preferible; para piezas altas, la DP3.
La diferencia clave no es solo el tamaño, sino una compensación: la DP3 sacrifica fuerza por altura de la pieza, mientras que la DP2 sacrifica altura por fuerza. Para su uso principalmente en cojinetes y bujes estándar, la DP2 es la adecuada. Para piezas altas (ejes, montantes, perfiles), la DP3 es imprescindible.
La diferencia de precio es mínima.
Resumen: ¿Puedo prensar rodamientos en ejes de tamaño mediano?
Sí, hasta 190 mm de altura de la pieza. Para rodamientos en ejes más altos, considere la DP3 (300 mm) o la D5 (445 mm).
La mayoría de los rodamientos en ejes de taller tienen una altura efectiva inferior a 190 mm. Para aplicaciones específicas (ejes de motores industriales, husillos largos), puede ser necesaria una prensa con mayor altura efectiva. Verifique la altura total del componente ensamblado (rodamiento + extensión del eje) antes de elegir.
Resumen: ¿Debe fijarse al banco de trabajo o se sostiene por sí sola?
Debe fijarse al banco de trabajo mediante los orificios de montaje. El peso de 30 kg no es suficiente para contrarrestar la fuerza de prensado: sin una abrazadera, la máquina se levantará durante el funcionamiento.
Los pernos de montaje estándar al banco son suficientes. El banco debe ser robusto y tener las dimensiones adecuadas para soportar las fuerzas laterales durante el prensado. Para talleres que no dispongan de un banco adecuado, se ofrece una base pesada como accesorio opcional. Para uso temporal o portátil, considere los modelos más pequeños (DP1).
¿Cuánto tarda en insertar rodamientos estándar?
Para rodamientos estándar, el ciclo completo (posicionamiento, prensado y extracción) tarda entre 30 y 60 segundos. La velocidad está limitada por el posicionamiento de la pieza, no por la cremallera.
La cremallera de la DP2 tiene un recorrido suficiente para la mayoría de los prensados en una sola operación. Para inserciones profundas, puede ser necesario accionar la palanca varias veces: cada movimiento de la palanca avanza el husillo unos milímetros. Para la producción en serie de mayor volumen, considere las prensas hidráulicas.
¿Cuánto duran la cremallera y los engranajes?
En un uso intermitente y artesanal, la DP2 está diseñada para durar décadas con un mantenimiento mínimo (lubricación periódica). Los componentes mecánicos están dimensionados para un uso regular sin un desgaste significativo.
Un juego excesivo en la cremallera o dificultad para moverla indica que es hora de realizar mantenimiento. Mantenimiento rutinario: Engrasar la cremallera cada 6-12 meses, según el uso. Los repuestos originales Bernardo están disponibles en stock y se envían en un plazo de 3 a 5 días hábiles.
