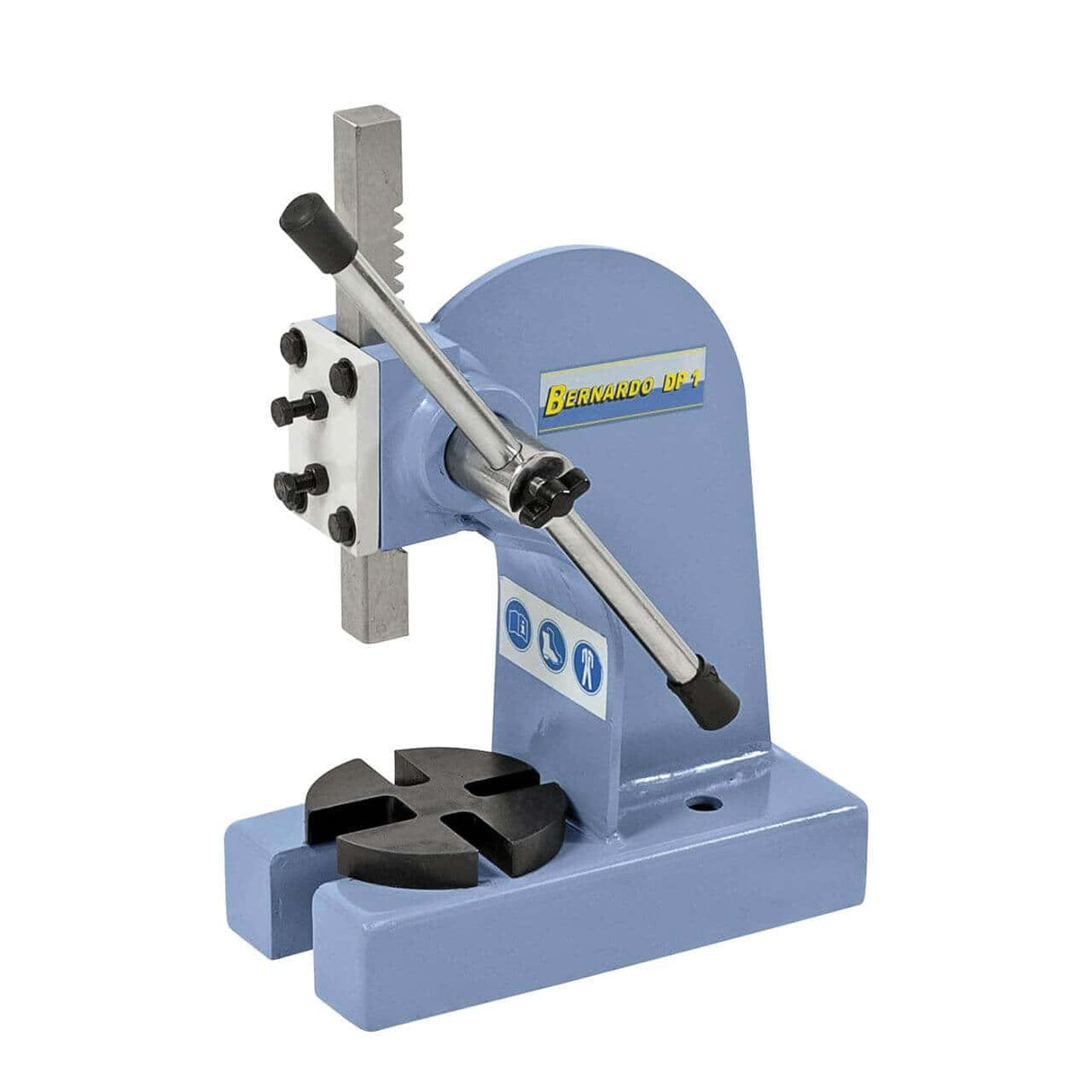

La prensa manual de cremallera y piñón Bernardo DP1 cuenta con una construcción de acero macizo sin torsión, una fuerza efectiva de 1140 kg / 11 183 N con una palanca ajustable de 350 mm y una fuerza manual de 60 kg, una altura útil de la pieza de trabajo de 135 mm, una distancia desde el eje de la columna de 95 mm, un husillo de 24 x 24 x 240 mm y una mesa giratoria de Ø 115 mm con múltiples aberturas (3 x Ø 17 mm, 1 x Ø 28 mm). Adecuada para insertar/extraer cojinetes, casquillos y componentes pequeños, así como para remachar, enderezar y brochar. Peso: 11 kg. Fabricado en Austria, distribuido en Italia por Krollit como distribuidor oficial de Bernardo desde 2007.
-
Fuerza efectiva (con palanca de 350 mm): 1140 kg / 11183 N
-
Altura máxima de la pieza: 135 mm
-
Distancia entre ejes de la columna: 95 mm
-
Mesa giratoria: Ø 115 mm con 4 aberturas
-
Husillo: 24 × 24 × 240 mm
-
Construcción: Acero macizo sin torsión
-
Peso: aprox. 11 kg
¿Quién usa la DP1 y para qué?
La Bernardo DP1 es la prensa manual de cremallera y piñón de entrada de gama de la familia DP, diseñada para componentes pequeños en talleres artesanales, laboratorios de mantenimiento y departamentos mecánicos. Con un peso de 11 kg y unas dimensiones de 190 x 270 x 330 mm, es la más compacta de la gama, ideal para bancos de trabajo con espacio limitado o para talleres móviles que requieren una herramienta portátil. Su fuerza efectiva de 1140 kg es suficiente para insertar/extraer pequeños rodamientos, casquillos estándar, realizar ensamblajes de precisión y operaciones de brochado ligero en piezas pequeñas. La altura efectiva de 135 mm es el límite para las piezas que se pueden manipular: para piezas de mayor tamaño, se requiere un modelo superior de la misma familia. En talleres de clientes, Krollit es la opción preferida de aficionados al modelismo mecánico, talleres de precisión, reparadores de relojes y mecanismos de precisión, y departamentos de mantenimiento donde la portabilidad es fundamental.
Su lugar en la gama Bernardo
La DP1 es el modelo de entrada a la familia DP. Por encima de ella: DP 2 (fuerza 1285 kg, altura de la pieza 190 mm, peso 30 kg); DP 3 (fuerza 1181 kg, altura de la pieza 300 mm, peso 40 kg); D5 / DP 5 (fuerza 1560 kg, altura de la pieza 445 mm, peso 160 kg en hierro fundido). La progresión no solo se da en el tamaño, sino también en la finalidad: DP1 para trabajos de baja precisión, DP 2/3 para uso intermedio general, D5 para aplicaciones de alta exigencia. La fuerza efectiva no aumenta linealmente con el peso: la DP 2 tiene mayor fuerza que la DP 3 (1285 kg frente a 1181 kg) debido a que la relación palanca-cremallera está optimizada de forma diferente.
Para quienes trabajan con piezas de menos de 130 mm de altura y buscan una herramienta compacta y ligera, la DP1 es la opción ideal; para piezas más altas, elija el modelo DP de la gama con la altura efectiva adecuada.
Logística y soporte de Krollit
Bernardo realiza envíos en 5-9 días hábiles (7 días en el sur). Con un peso de 11 kg, se envía en embalaje individual protector y puede ser manipulado e instalado por una sola persona. Debe fijarse a un banco de trabajo mediante los orificios de montaje. Disponemos de repuestos originales Bernardo en stock y los enviamos en 3-5 días hábiles.
Soporte al cliente disponible en Italia.
¿Para quién es la DP1?
| Perfil |
Compatibilidad |
Motivo |
| Aficionados a la mecánica de precisión |
Recomendado |
Tamaño compacto, fuerza adecuada para rodamientos y casquillos pequeños. Herramienta básica que cubre la gran mayoría de las necesidades de precisión para aficionados. |
| Taller de precisión / relojería mecánica |
Recomendado |
Fuerza de 1140 kg, suficiente para insertar rodamientos pequeños sin dañar los componentes. La mesa giratoria con múltiples aberturas permite un posicionamiento preciso de piezas pequeñas.
|
| Departamento de mantenimiento con piezas de tamaño mediano
| Adecuado
| La altura efectiva de la pieza de trabajo de 135 mm puede ser limitante. Para piezas estándar en talleres mecánicos generales, considere la DP 2 (190 mm) o la DP 3 (300 mm), que tienen una diferencia de precio mínima.
|
No apto para: mecanizado de piezas de trabajo de más de 135 mm de altura (considere la DP 2, la DP 3 o la D5); aplicaciones que requieren fuerzas superiores a 1,1 toneladas (DP 2 a 1,285 t o D5 a 1,56 t); producción en serie de alta velocidad; uso en obras de construcción sin una mesa de apoyo estable.
Capacidad de trabajo
| Especificaciones |
Valor |
| Altura máxima de la pieza |
135 mm |
| Distancia entre ejes de la columna |
95 mm |
| Fuerza manual (en la palanca) |
60 kg / 588 N |
| Fuerza efectiva sobre la pieza |
1140 kg / 11183 N |
| Longitud de la palanca |
350 mm |
Husillo y plato giratorio
| Especificaciones |
Valor |
| Dimensiones del husillo |
24 × 24 × 240 mm |

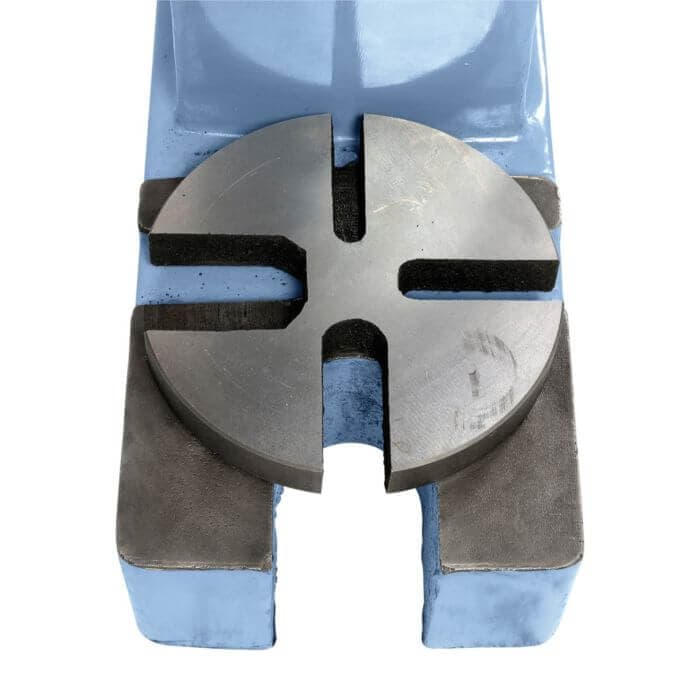

| Diámetro del plato giratorio |
115 mm |
| Aberturas del plato giratorio |
3 × Ø 17 mm / 1 × Ø 28 mm |
Dimensiones y peso
| Especificar |
Valor |
| Dimensiones de la máquina (largo × ancho × alto) |
190 × 270 × 330 mm |
| Peso neto |
aprox. 11 kg
|
| Material del bastidor |
Acero macizo sin torsión |
Cumplimiento
| Especificaciones |
Valor |
| Marcado |
CE |
Equipamiento estándar
- Prensa manual Bernardo DP 1 (cuerpo de la máquina)
- Mesa giratoria con aberturas
- Palanca ajustable
Preguntas frecuentes
Preguntas
¿Es la DP1 realmente adecuada para el uso diario en un taller?
Sí, pero para piezas pequeñas de menos de 135 mm de altura. Para uso general en piezas estándar de taller, la DP 2 (190 mm de altura de la pieza) tiene un tamaño más apropiado.
La DP1 es una herramienta de precisión para pequeños mecánicos: relojería, modelismo y reparaciones de precisión. Para talleres generales con una variedad de piezas, la altura de 135 mm puede ser limitante. La diferencia de precio entre la DP1 y la DP 2 es pequeña: para talleres en crecimiento, la DP 2 es una inversión estratégicamente preferible.
¿Puedo levantar 1140 kg con 60 kg de fuerza?
Sí, es el principio de la palanca.
Con una palanca de 350 mm y una relación de cremallera interna, el esfuerzo manual de 60 kg se multiplica por aproximadamente 19 en la cremallera, alcanzando una fuerza efectiva de 1140 kg sobre la pieza de trabajo.
La relación palanca-fuerza está diseñada para generar fuerzas adecuadas al tamaño de las piezas de trabajo. La DP1 con una palanca de 350 mm es la más corta de la gama DP: los modelos más grandes tienen palancas más largas (D5 de 800 mm) para generar mayores fuerzas. Para un uso prolongado, la palanca de 350 mm también es la más ergonómica para movimientos rápidos y repetitivos.
¿Debe montarse en el banco?
Sí, se monta utilizando los orificios de montaje de la base. Sin una abrazadera, la prensa se levanta durante la operación de prensado, lo que reduce la precisión y la seguridad.
La sujeción es especialmente importante en la DP1: su peso de 11 kg es insuficiente para contrarrestar la reacción de prensado.
Los pernos de montaje estándar para banco son suficientes. Para uso temporal o portátil, se encuentra disponible como accesorio una base de hierro fundido resistente que puede reemplazar el montaje del banco.
¿Puedo usar la DP1 para doblar alambre?
Sí, para doblar con precisión alambre de hasta 4-5 mm de diámetro en acero dulce. Para alambre más grueso, la fuerza disponible puede ser insuficiente.
El doblado de alambre requiere equipo específico (moldes de doblado) montado en el mandril. La DP1 es una herramienta de uso general: con los accesorios adecuados (que se compran por separado), es apta para diversas aplicaciones de doblado, remachado y enderezado. Para doblado de producción repetitivo, considere prensas hidráulicas con herramientas específicas.
¿Cuál es la vida útil esperada?
Para uso artesanal intermitente, la DP1 está diseñada para durar décadas. La cremallera es el componente que sufre mayor desgaste: con un mantenimiento mínimo (lubricación periódica), conserva su precisión durante muchos años de uso diario.
La DP1 es una herramienta mecánica sencilla, sin componentes eléctricos ni hidráulicos propensos a fallar. Su mantenimiento se limita a la lubricación periódica de la cremallera y el engrase de las articulaciones. Para un uso profesional intensivo, puede ser necesario reemplazar la cremallera tras muchos años; disponemos de repuestos originales Bernardo en stock y los engrasamos en un plazo de 3 a 5 días laborables.
