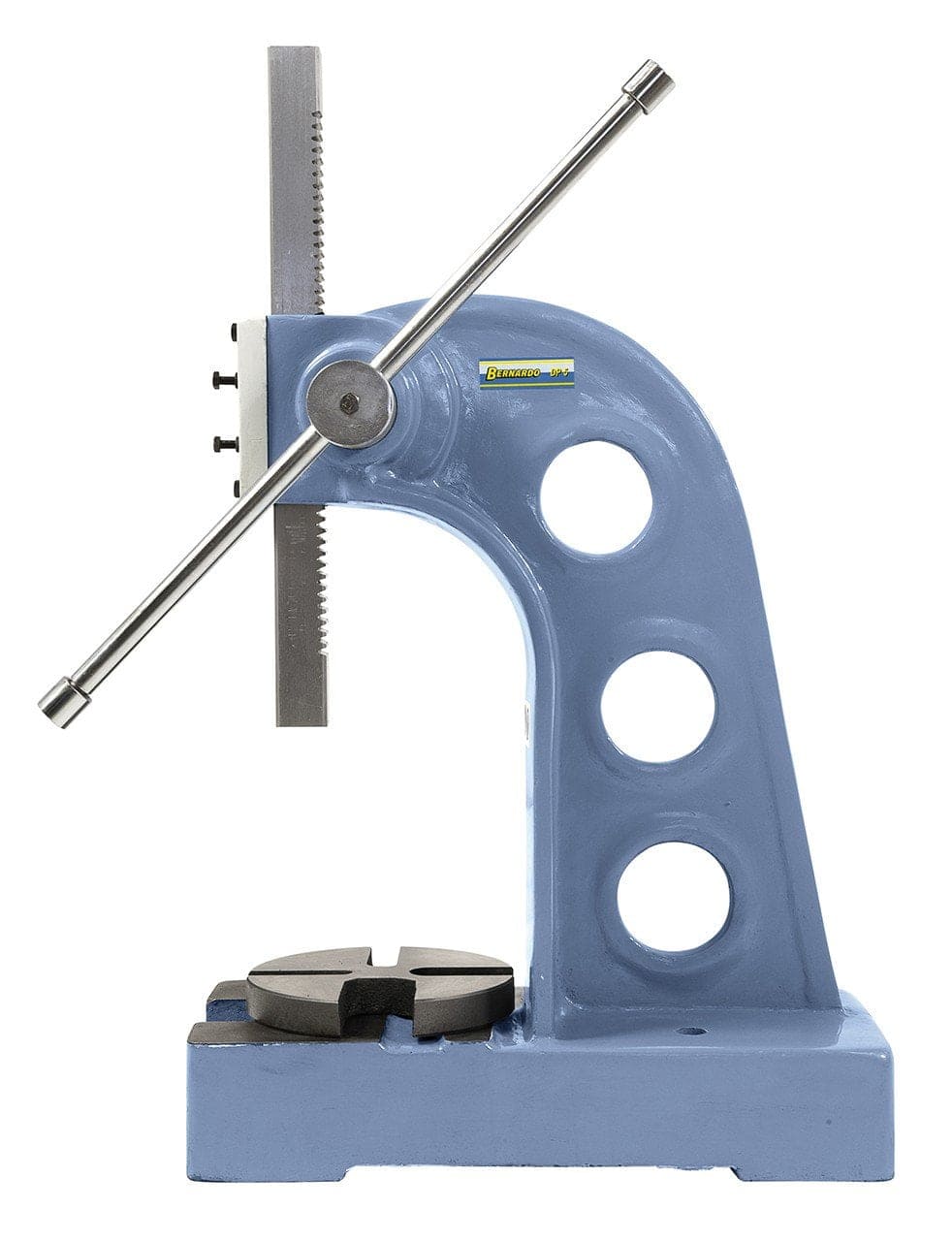

La prensa manual de cremallera y piñón Bernardo D5 (denominada DP 5 en la documentación técnica) cuenta con una estructura de hierro fundido gris, una fuerza efectiva de 1560 kg / 15 298 N con una palanca ajustable de 800 mm y una fuerza manual de 60 kg, una altura útil de la pieza de trabajo de 445 mm, una distancia al eje de la columna de 215 mm, un husillo de 50 x 50 x 645 mm y una mesa giratoria de Ø 257 mm con múltiples aberturas (19, 28, 38, 68 mm). Adecuada para la inserción/extracción de cojinetes, casquillos, engranajes, enderezamiento y brochado. Peso: 160 kg. Fabricado en Austria, distribuido en Italia por Krollit como distribuidor oficial de Bernardo desde 2007.
-
Fuerza efectiva (con palanca de 800 mm): 1560 kg / 15298 N
-
Altura máxima de la pieza: 445 mm
-
Distancia entre ejes de la columna: 215 mm
-

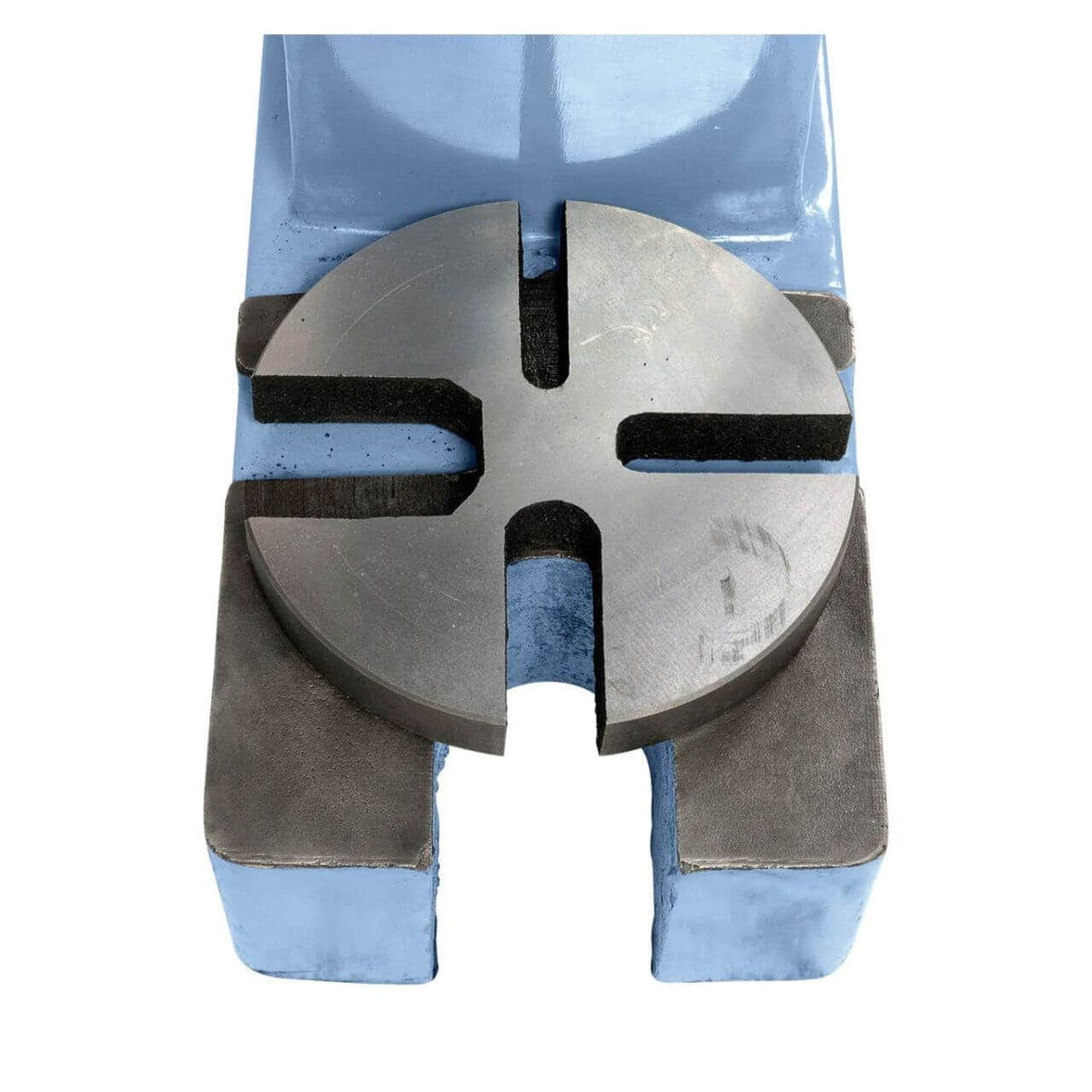

Mesa giratoria: Ø 257 mm con 4 aberturas
-
Husillo: 50 × 50 × 645 mm
-
Estructura: Hierro fundido gris
-
Peso: aprox. 160 kg
¿Quién usa la D5 y para qué?
La Bernardo D5 (también conocida como DP 5) es la prensa manual de cremallera y piñón de gama alta de la familia DP, diseñada para aplicaciones de taller de alta exigencia. Su estructura de hierro fundido gris (a diferencia del acero de los modelos DP 1/2/3, más pequeños) proporciona máxima estabilidad y resistencia bajo cargas pesadas. Con una altura efectiva de la pieza de trabajo de 445 mm y una palanca ajustable de 800 mm, puede realizar operaciones que las prensas manuales más pequeñas no pueden: enderezar ejes de tamaño mediano, insertar/extraer rodamientos grandes, ensamblar engranajes y brochar. La fuerza efectiva de 1560 kg se logra con una fuerza manual de 60 kg en la palanca, una relación de palanca superior a 25:1.
La mesa giratoria de Ø 257 mm con 4 aberturas (19, 28, 38 y 68 mm) permite el paso de diferentes componentes sin cambiar de herramienta. En talleres de clientes, Krollit es la opción preferida por talleres de mecanizado, departamentos de mantenimiento, talleres ferroviarios para mantenimiento menor, fabricantes de transmisiones y talleres de desmontaje.
Su lugar en la gama Bernardo
En la gama DP de prensas manuales de cremallera y piñón Bernardo, la D5 es el modelo tope de gama en cuanto a tamaño y capacidad. Le siguen: la DP 1 (fuerza 1140 kg, altura 135 mm, peso 11 kg) para componentes pequeños; la intermedia DP 2 (fuerza 1285 kg, altura 190 mm, peso 30 kg); y la DP 3 (fuerza 1181 kg, altura 300 mm, peso 40 kg) para piezas de mayor tamaño.
La D5 destaca por su construcción en hierro fundido gris (frente al acero de los demás modelos DP) y sus dimensiones significativamente mayores (160 kg frente a 11-40 kg). Para aplicaciones que requieren piezas de hasta 445 mm de altura o fuerzas estables superiores a 1,2 toneladas, la D5 es la única opción en la gama manual. Además de las prensas manuales, Bernardo ofrece prensas hidráulicas HCP a partir de 30 toneladas, dimensionadas para las necesidades industriales.
Logística y soporte de Krollit
Bernardo realiza envíos en 5-9 días laborables (7 días en el sur). Con un peso de 160 kg, se requiere una transpaleta o dos personas para su manipulación e instalación. Debe fijarse a un banco de trabajo robusto mediante los orificios de montaje. Disponemos de repuestos originales Bernardo en stock y se envían en 3-5 días laborables. Servicio de atención al cliente disponible en Italia.
¿Para quién es la D5?
| Perfil |
Compatibilidad |
Motivo |
| Aficionado entusiasta |
Adecuada |
Herramienta de tamaño profesional. Para uso ocasional como aficionado, los modelos más pequeños (DP 2 o DP 3) pueden ser más prácticos y económicos. |
| Taller mecánico / departamento de mantenimiento |
Recomendada |
Para insertar/extraer rodamientos grandes, ensamblar engranajes y enderezar ejes de tamaño mediano. El bastidor de hierro fundido proporciona una estabilidad superior en comparación con otras prensas DP.
|
| Departamento de Transmisión / Diseñador Mecánico |
Recomendado |
La altura efectiva de la pieza de trabajo de 445 mm permite trabajar con componentes que las prensas manuales más pequeñas no pueden acomodar. La mesa giratoria de Ø 257 mm con múltiples aberturas agiliza los cambios de formato.
|
No apto para: aplicaciones que requieran una fuerza superior a 1,5 toneladas (considere las prensas hidráulicas HCP); producción en serie de alta velocidad (la prensa es manual, no automática); piezas de trabajo de más de 445 mm de altura; uso en obras de construcción sin una mesa de apoyo estable.
Capacidad de trabajo
| Especificaciones |
Valor |
| Altura máxima de la pieza |
445 mm |
| Distancia entre ejes de la columna |
215 mm |
| Fuerza manual (en la palanca) |
60 kg / 588 N |
| Fuerza efectiva sobre la pieza |
1560 kg / 15298 N |
| Longitud de la palanca |
800 mm |
Husillo y plato giratorio
| Especificaciones |
Valor |
| Dimensiones del husillo |
50 × 50 × 645 mm |
| Diámetro del plato giratorio |
257 mm |
| Aberturas del plato giratorio |
1 × Ø 19 mm / 1 × Ø 28 mm / 1 × Ø 38 mm / 1 × Ø 68 mm mm |
Dimensiones y peso
| Especificar |
Valor |
| Dimensiones de la máquina (L × An × Al) |
370 × 550 × 810 mm |
| Peso neto |
aprox. 160 kg
|
| Material del bastidor |
Hierro fundido gris |
Cumplimiento
| Especificaciones |
Valor |
| Marcado |
CE |
Equipamiento estándar
- Prensa manual Bernardo D5 (cuerpo de hierro fundido gris)
- Mesa giratoria de Ø 257 mm con múltiples aberturas
- Palanca ajustable de 800 mm de longitud
Preguntas frecuentes
Preguntas
¿Por qué la D5 está fabricada en hierro fundido gris mientras que las DP 1/2/3 son de acero?
El hierro fundido gris ofrece propiedades de amortiguación de vibraciones superiores a las del acero y es más estable bajo cargas estáticas. En los modelos DP más pequeños (1/2/3), la ventaja del hierro fundido no es perceptible, pero en la D5, con fuerzas de hasta 1,5 toneladas, el hierro fundido mejora la precisión de trabajo.
La elección del material depende de la escala. El acero fundido de las DP 1/2/3 tiene el tamaño adecuado para sus capacidades (fuerzas de hasta 1,3 t y alturas de hasta 300 mm). Para la D5, con mayores fuerzas y dimensiones, el hierro fundido proporciona masa térmica y rigidez, lo que reduce las microvibraciones durante operaciones de precisión como el enderezamiento de ejes.
¿Puedo aplicar realmente 1,5 toneladas con una fuerza de 60 kg? Sí, se basa en el principio de palanca: con una palanca de 800 mm y la relación mecánica interna de la cremallera, la fuerza manual de 60 kg se multiplica por más de 25 en la cremallera. La fuerza efectiva sobre la pieza de trabajo es de 1560 kg.
La relación palanca-fuerza es una característica de diseño de la prensa: una palanca más larga equivale a una mayor multiplicación de la fuerza. La D5, con una palanca de 800 mm, tiene la relación más alta de la gama DP (26:1 frente a 19:1 para la DP 1 con una palanca de 350 mm). Esto permite que un solo operario aplique fuerzas que serían imposibles de aplicar manualmente.
¿Debe fijarse al banco de trabajo o puede utilizarse de forma independiente? La fuerza ejercida por la palanca requiere estabilidad: sin una fijación, la máquina se levantará durante el prensado.
El banco debe tener el tamaño adecuado para soportar las fuerzas laterales y de elevación durante las operaciones de prensado. Un banco ligero o inestable hace que la D5 sea imprecisa y potencialmente peligrosa. El peso de la máquina (160 kg) contribuye a la estabilidad, pero no sustituye la fijación mecánica al banco. Los pernos de montaje estándar son suficientes.
¿Puedo realizar brochado con la D5?
Sí, es una de las aplicaciones nominales. La fuerza efectiva de 1560 kg permite el brochado de componentes pequeños y medianos fabricados con aceros estándar. Para el brochado de componentes grandes o aceros duros, considere prensas hidráulicas.
El brochado requiere una fuerza constante y progresiva a lo largo de toda la carrera: la cremallera de la D5 está diseñada para generar una fuerza uniforme. Para el brochado repetitivo en producción, el funcionamiento manual puede ser limitante; para la producción en serie, considere prensas hidráulicas con ciclos automatizados.
¿Cuál es la diferencia práctica con la DP 3?
La D5 tiene una fuerza efectiva de 1560 kg frente a 1181 kg, una altura de pieza de 445 mm frente a 300 mm, una estructura de hierro fundido frente a acero y un peso de 160 kg frente a 40 kg. Está dimensionada para aplicaciones más exigentes.
La DP 3 ya es una prensa manual de buena capacidad para la mayoría de los talleres. La D5 es adecuada para aplicaciones específicas que requieren piezas de hasta 445 mm de altura o fuerzas estables superiores a 1,2 toneladas, como el enderezamiento de ejes medianos y grandes o rodamientos industriales. Para uso general, la DP 3 es suficiente, gracias a su menor coste y tamaño.
