Squadra de carpintero IGM

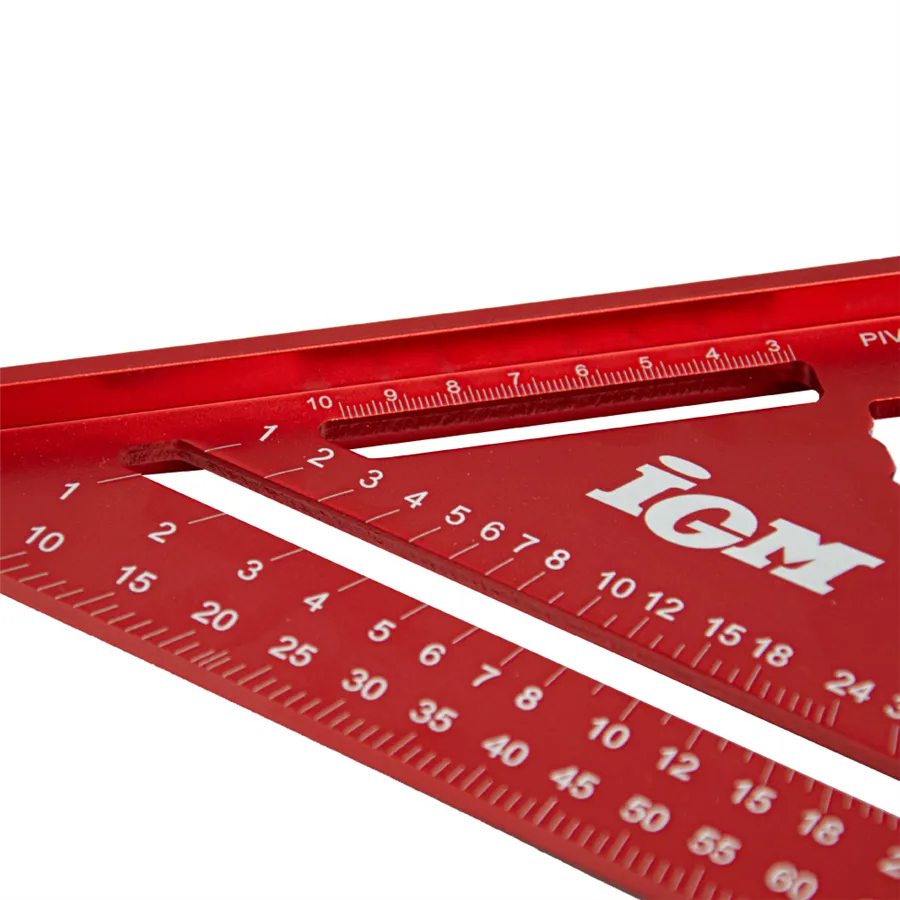

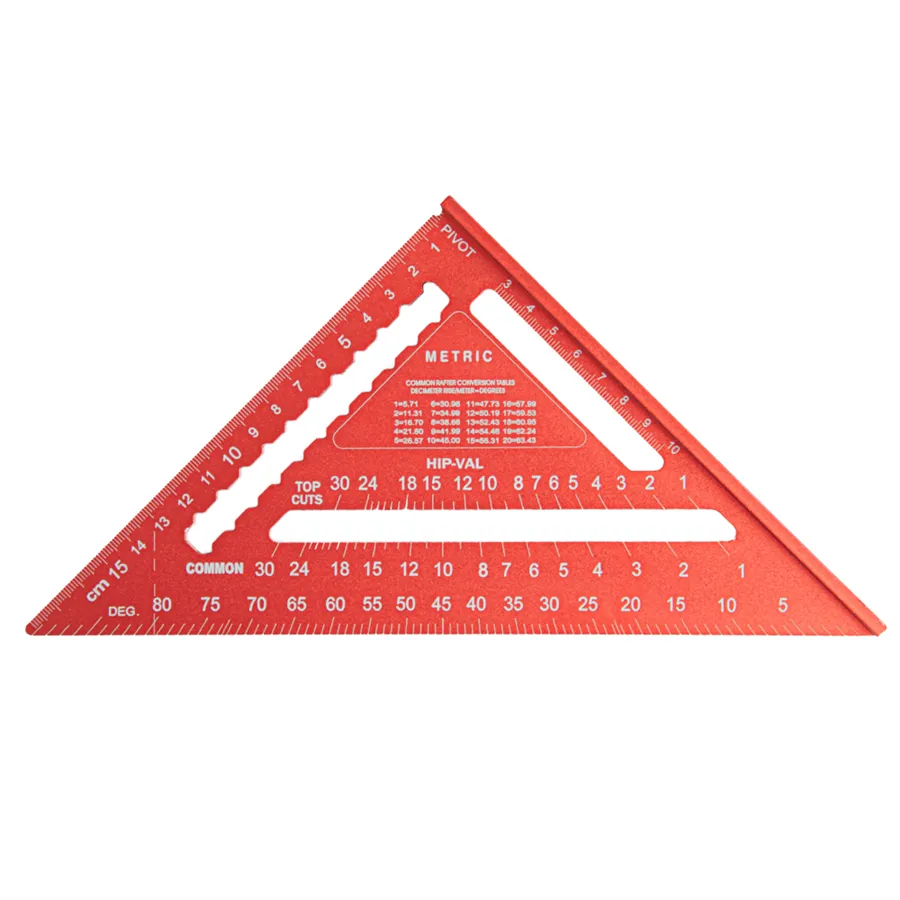

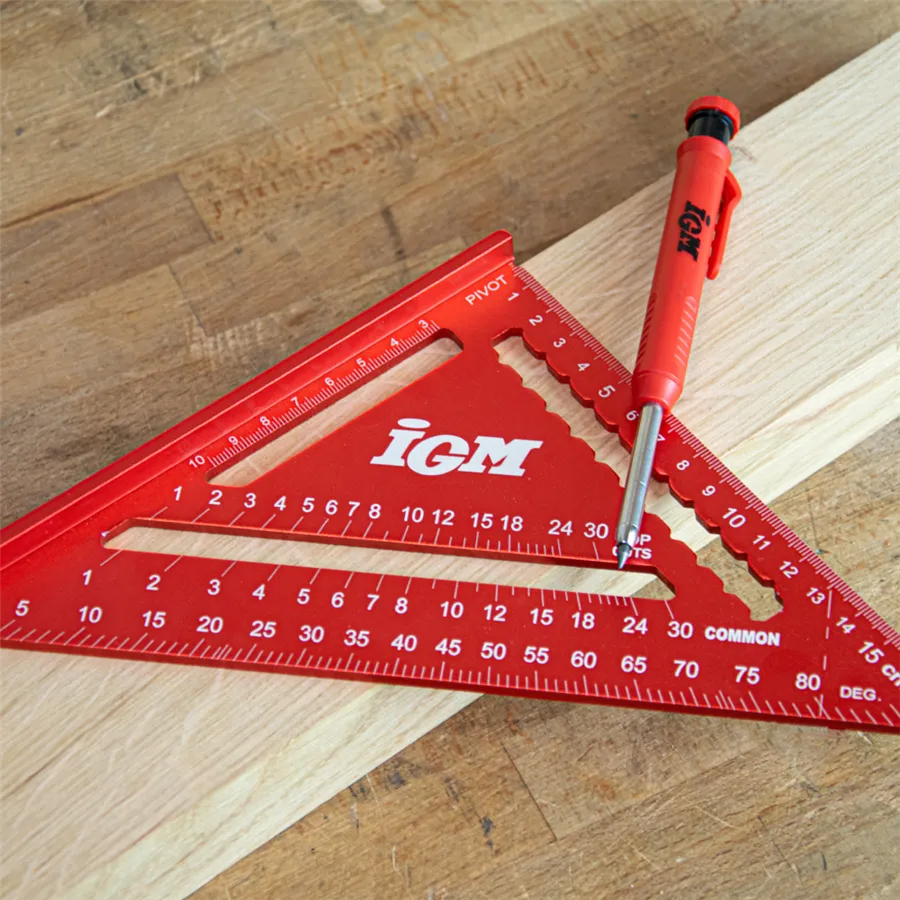

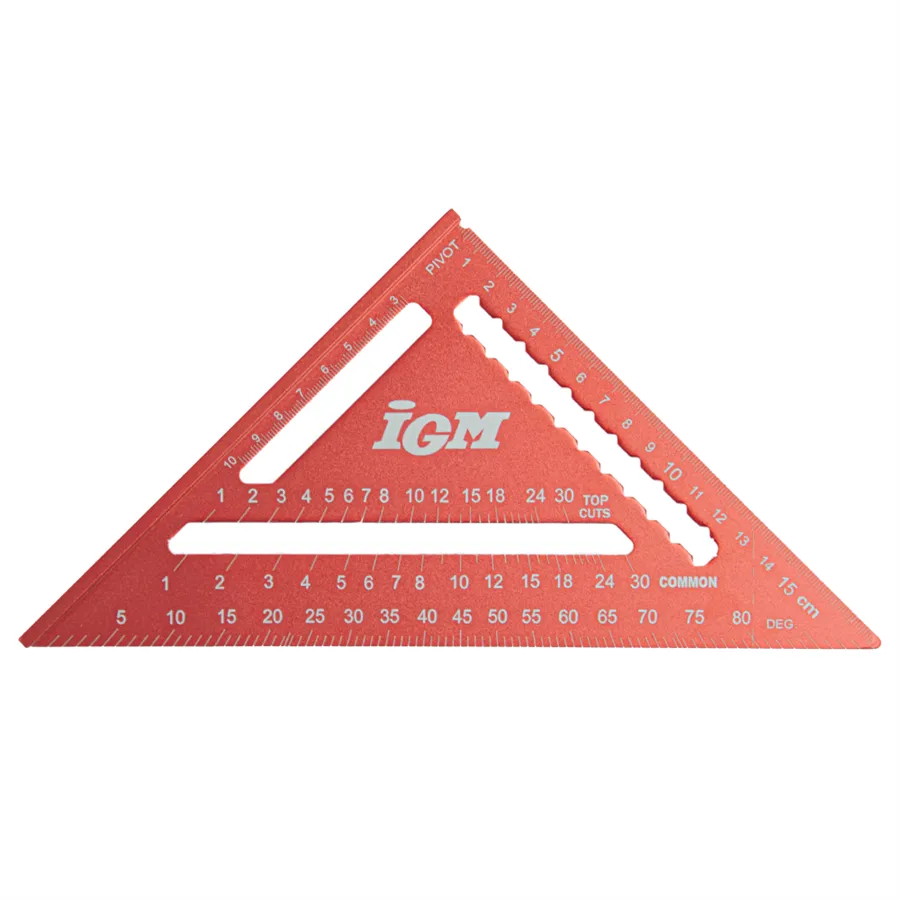

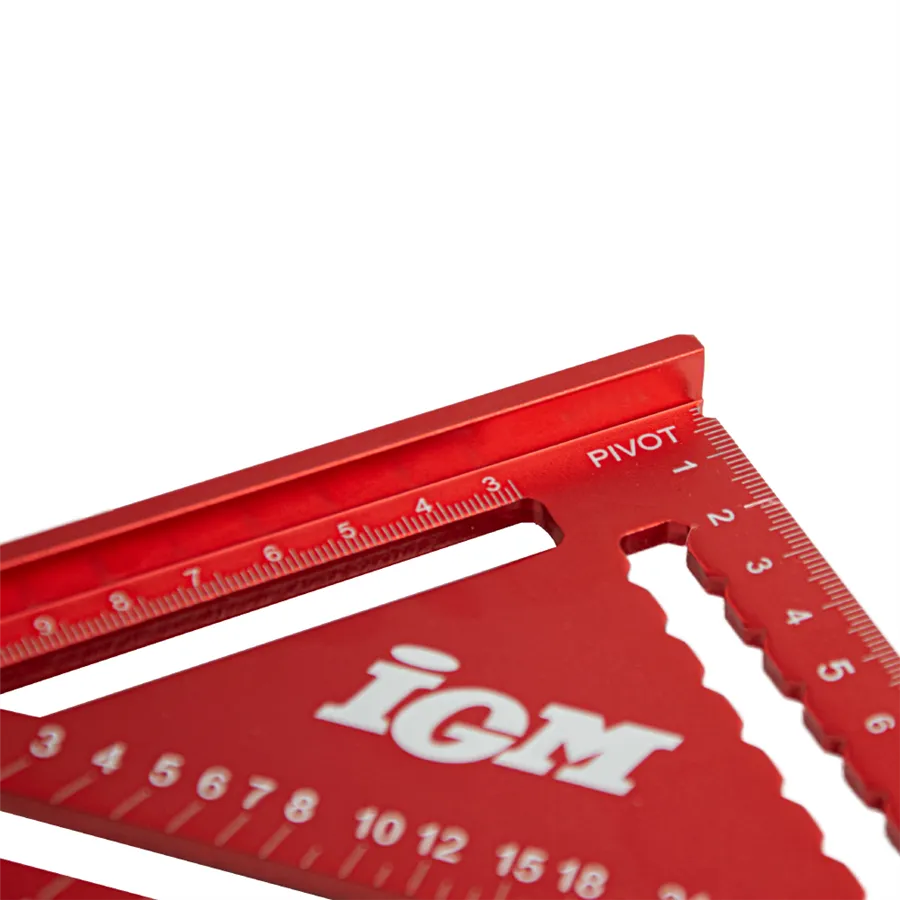

La escuadra de carpintero IGM es una escuadra de aleación de duraluminio para uso profesional, con escala láser de doble cara, marcas cada 5 mm para marcar paralelos y una escala angular de 0° a 90° en la hipotenusa con referencias para vigas comunes, de cadera y de cadera. Disponible en dos tamaños: 180 x 180 mm y 300 x 300 mm. Distribuido en Italia por Krollit, distribuidor oficial de IGM desde 2007.

• Material: Aleación de aluminio anodizado resistente a la corrosión
• Dimensiones de la versión pequeña: 180 × 180 × 248 mm
• Dimensiones de la versión grande: 300 × 300 × 430 mm
• Grosor: 5 mm
• Ancho del tope: 28 mm
• Lado vertical: escala graduada cada 5 mm para 180 mm (versión 180) o 300 mm (versión 300)
• Hipotenusa: escala de 0° a 90° con referencias para vigas comunes, de cadera y de cadera
• Escalas legibles por ambos lados

¿Para quién es este producto? Escuadra de carpintero

Perfil	Compatibilidad	Diseño
Carpintero y techador	Adecuado	La escala de hipotenusa con referencias para vigas comunes, de cadera y de faldón simplifica el cálculo y el marcado directo en la obra.

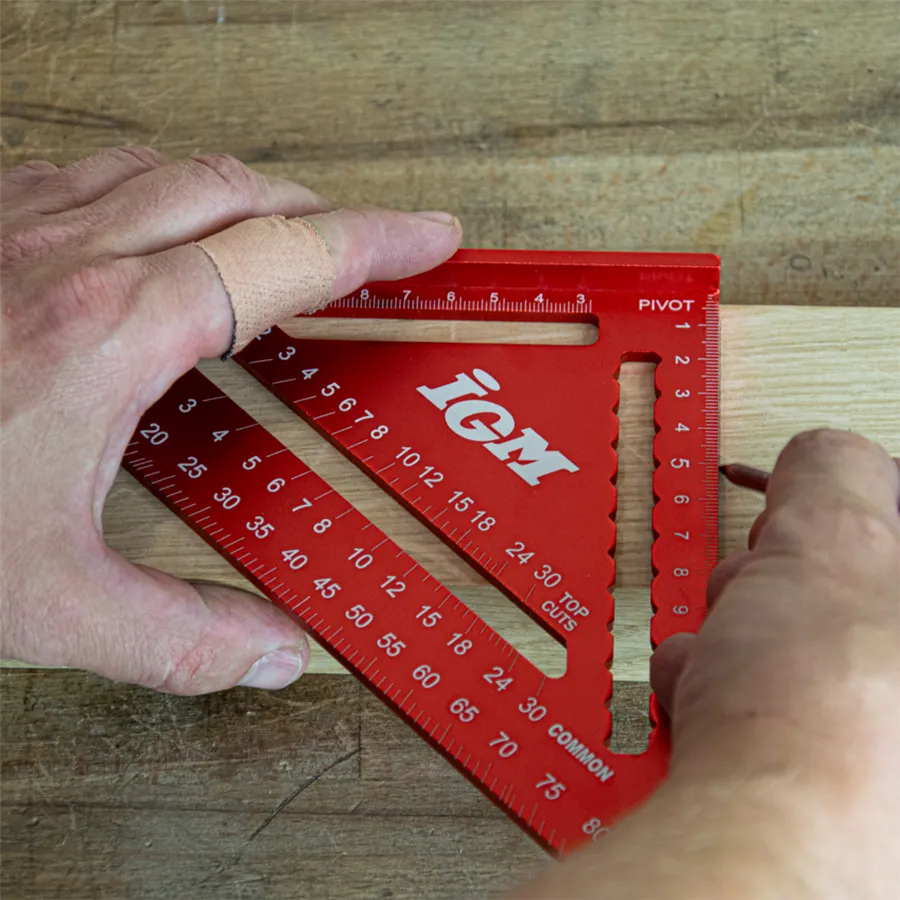

Carpintero y ebanista	Adecuado	Las muescas cada 5 mm en el lado vertical permiten trazar líneas paralelas rápidamente sin herramientas adicionales; puede usarse como guía para sierra.
Producción en serie con herramientas fijas CNC	No especificado	La escuadra es una herramienta manual de marcado y medición; para la producción en serie, el marcado se gestiona directamente mediante el control de la máquina.

No apto para: aplicaciones que requieren tolerancias inferiores a 0,1 mm en piezas mecánicas de precisión, donde se requiere un instrumento de medición certificado con certificado de calibración.

Especificaciones técnicas

Material	Aleación de aluminio (duraluminio)
Acabado superficial	Anodizado, resistente a la corrosión
Dimensiones de la versión 180	180 × 180 × 248 mm
Dimensiones de la versión 300	300 × 300 × 430 mm
Espesor	5 mm
Rebaje ancho	28 mm
Escala lateral vertical	Cada 5 mm, en ambos lados
Escala de hipotenusa	0°–90° con referencias para vigas, faldones y travesaños comunes
Marcado de escaleras	Láser, en ambos lados

Las condiciones de garantía y la información sobre el servicio de asistencia están disponibles en la página correspondiente de Krollit.

Consulta las condiciones de garantía de Krollit

Preguntas frecuentes

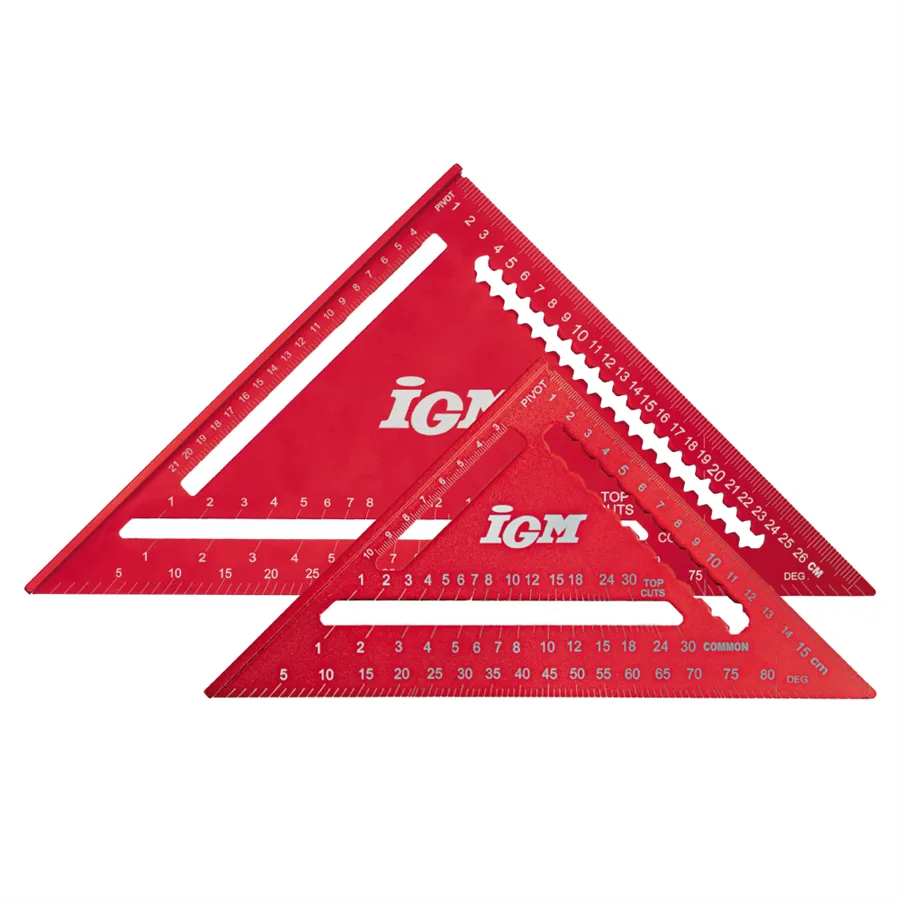

¿Cuál es la diferencia entre las versiones de 180 mm y 300 mm de la escuadra de carpintero?

La versión de 180 mm tiene un lado vertical de 180 mm y una base de 180 x 248 mm; La versión 300 tiene un lado vertical de 300 mm y una base de 300 x 430 mm. Se recomienda para vigas más grandes y para obras de techado con grandes luces, donde se necesita una base de medición más larga para reducir el error de proyección angular.

¿Se puede usar la escuadra de carpintero como guía para una sierra circular manual?

Sí. El tope de 28 mm y el perfil recto de la hipotenusa permiten usar la escuadra como guía de apoyo para sierras circulares manuales en tablas de hasta el ancho del lado vertical (180 o 300 mm). La guía sujeta el borde de la pieza de trabajo y mantiene el ángulo durante el corte.

¿Son legibles las escalas láser de la escuadra de carpintero incluso en condiciones de poca luz en la obra?

El marcado láser graba físicamente la superficie del duraluminio; no es simplemente una impresión.

Las escalas permanecen legibles incluso con polvo y suciedad superficial, y están presentes en ambos lados para adaptarse a la orientación de trabajo. En condiciones de poca luz, se recomienda iluminar directamente el instrumento.

¿Cómo utilizo la escala para vigas de cumbrera y de cadera en la hipotenusa?

La escala en la hipotenusa muestra las referencias angulares para los tres tipos de vigas más comunes en carpintería de techos: viga común, viga de cumbrera y viga de cadera. Coloque la escuadra con el tope en el borde de la viga y lea directamente el ángulo de corte correspondiente a la pendiente del techo, sin cálculos adicionales.

¿Qué repuestos o accesorios hay disponibles para la Escuadra de Carpintero IGM?

La Escuadra de Carpintero es una herramienta de medición y marcado de una sola pieza que no requiere consumibles. No incluye repuestos codificados. Para su uso con una sierra circular manual, Krollit ofrece guías y accesorios IGM compatibles; póngase en contacto con el servicio técnico en el +39 0825-1494022 para consultar la disponibilidad según su modelo de sierra.
