Fresa IGM M114 a broca redonda para ranuras concave

La fresa IGM M114 es una fresa de ranura redonda con dos filos de corte de carburo (HW) para fresar ranuras en forma de U en madera, MDF, laminado, plástico y piedra artificial. Disponible en tres radios (4,75 mm, 6,35 mm, 9,5 mm) con un vástago de 8 mm. Compatible con fresadoras manuales y CNC. Distribuido en Italia por Krollit, distribuidor oficial de IGM desde 2007.

• Perfil: Ranura en U redonda

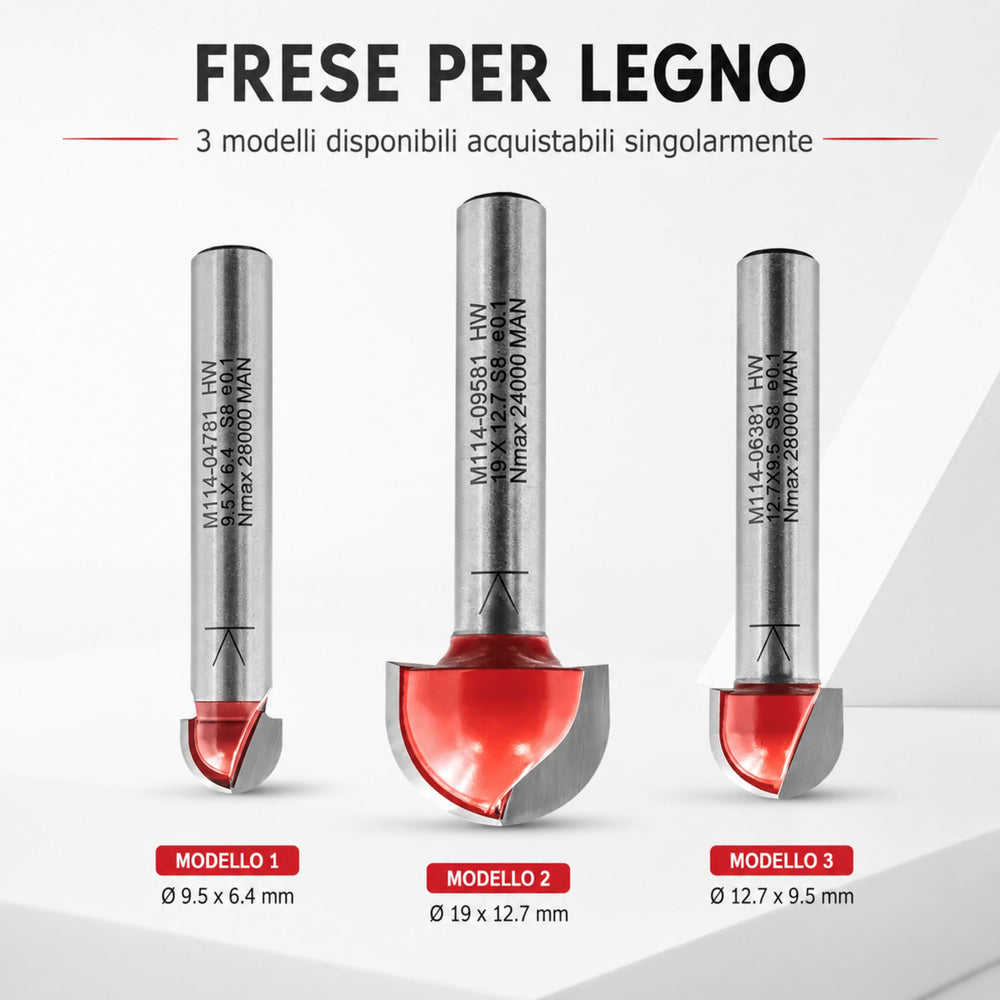

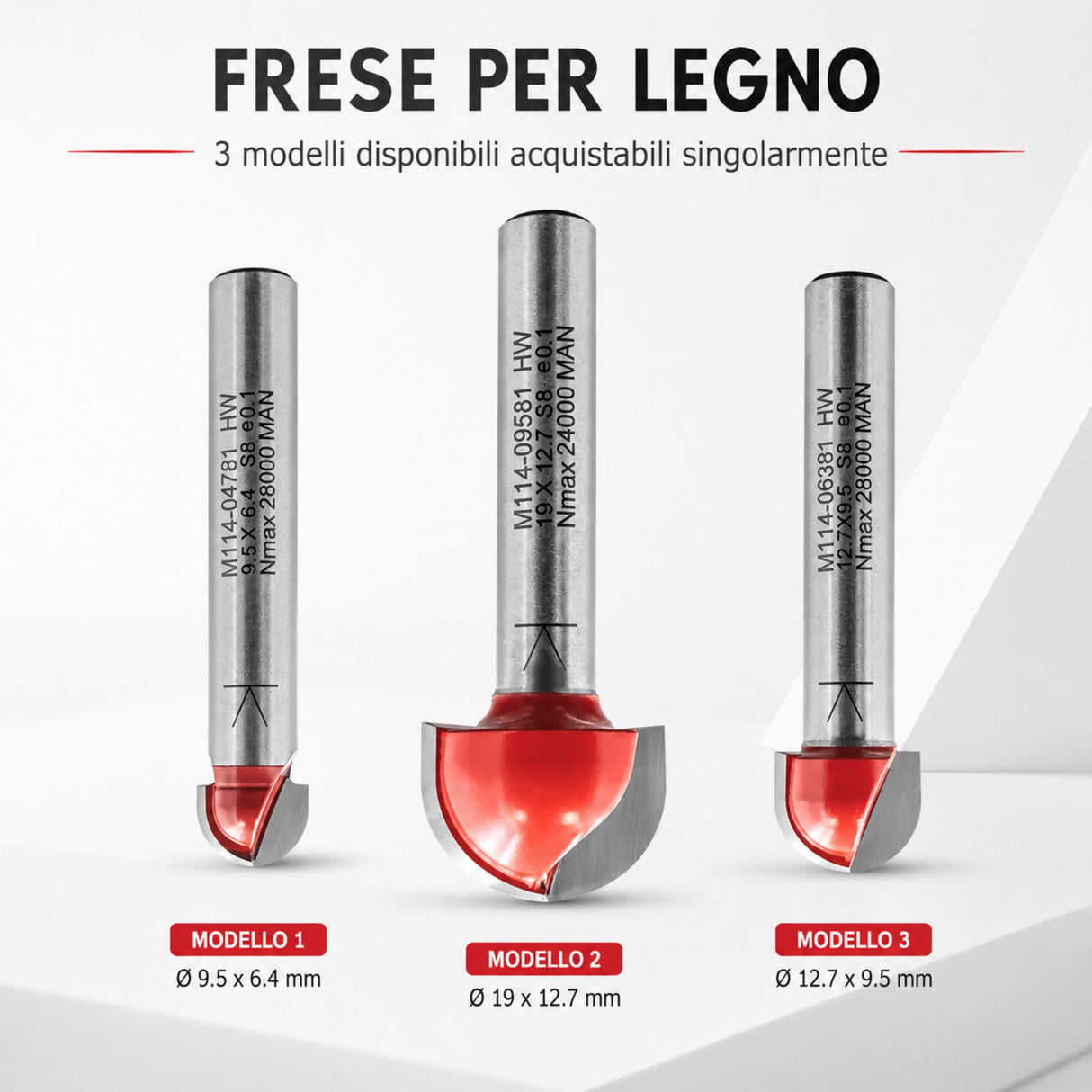

• Radios disponibles: 4,75 mm, 6,35 mm, 9,5 mm
• Diámetro de corte: 9,5 mm, 12,7 mm, 19 mm (según la versión)
• Altura de corte: 6,4 mm, 9,5 mm, 12,7 mm (según la versión)
• Vástago: 8 mm en todas las versiones
• Rodamiento: No incluido; el rodamiento se puede montar en el vástago con un anillo de retención
• Guía alternativa: Casquillo copiador en una fresadora manual
• Material de corte: Acero al carbono microgranular, dureza 93,5 HRA, espesor 2 mm
• Recubrimiento: PTFE rojo Teflón: protección contra la corrosión, la resina y las quemaduras. Tecnología anti-retroceso conforme a la norma EN 847. Vástago marcado con láser con parámetros y punto "K" para un posicionamiento óptimo en el husillo. Uso: fresadoras manuales y CNC. ¿Quién usa la M114 y para qué? La fresa IGM M114 es utilizada por carpinteros, ebanistas y fabricantes de cocinas a medida para fresar tiradores ranurados en puertas y cajones de armarios, ranuras decorativas en paneles y ranuras de drenaje en tablas de cortar y encimeras de madera o piedra artificial. El radio de 4,75 mm se elige para ranuras estrechas en perfiles delgados y puertas de MDF. El radio de 6,35 mm es el más popular para tiradores ranurados estándar en puertas de cocina. El radio de 9,5 mm produce ranuras más anchas en encimeras y paneles gruesos, incluyendo piedra artificial. Su compatibilidad con máquinas CNC la hace idónea tanto para la producción manual como para los ciclos automatizados de series cortas. ¿Para quién es la M114?

  Perfil	Compatibilidad	Diseño
  Fabricantes de cocinas y muebles a medida	Adecuado	Los tres radios cubren los tamaños estándar de tiradores de ranura en puertas y cajones
  Artesanos en encimeras y tablas de cortar de piedra artificial	Adecuado	Compatible con plástico y piedra artificial; el revestimiento de PTFE reduce la acumulación de resina
  Para quienes buscan una fresa con rodamiento ya instalado	No disponible	El modelo M114 no incluye rodamiento; para recorte de copias, utilice el modelo M107 En serie o montar un rodamiento en el vástago con un collarín de tope independiente.

  No apto para: ranuras cuadradas o en V: la M114 solo produce perfiles en U con fondo redondeado; para perfiles cuadrados, utilice fresas de extremo; para perfiles en V, utilice fresas en V específicas.

  Tecnología IGM y calidad de fabricación

  Los filos de corte de carburo de micrograno están soldados y afilados en centros CNC de 5 ejes con equilibrado automático. Dureza de 93,5 HRA, espesor de 2 mm con un mínimo de 1 mm para las versiones de menor diámetro. El mayor espesor permite múltiples ciclos de reafilado sin pérdida de calidad de corte. El revestimiento de teflón PTFE rojo reduce la fricción y protege contra resinas y adhesivos. Cada fresa pasa un control de calidad automatizado que detecta desviaciones de los parámetros requeridos.

  La tecnología anti-retroceso cumple con la norma europea EN 847.

  Especificaciones técnicas — todas las variantes

  Versión	Radio R (mm)	Diámetro D (mm)	Longitud L (mm)	Altura de corte I (mm)	Vástago S (mm)

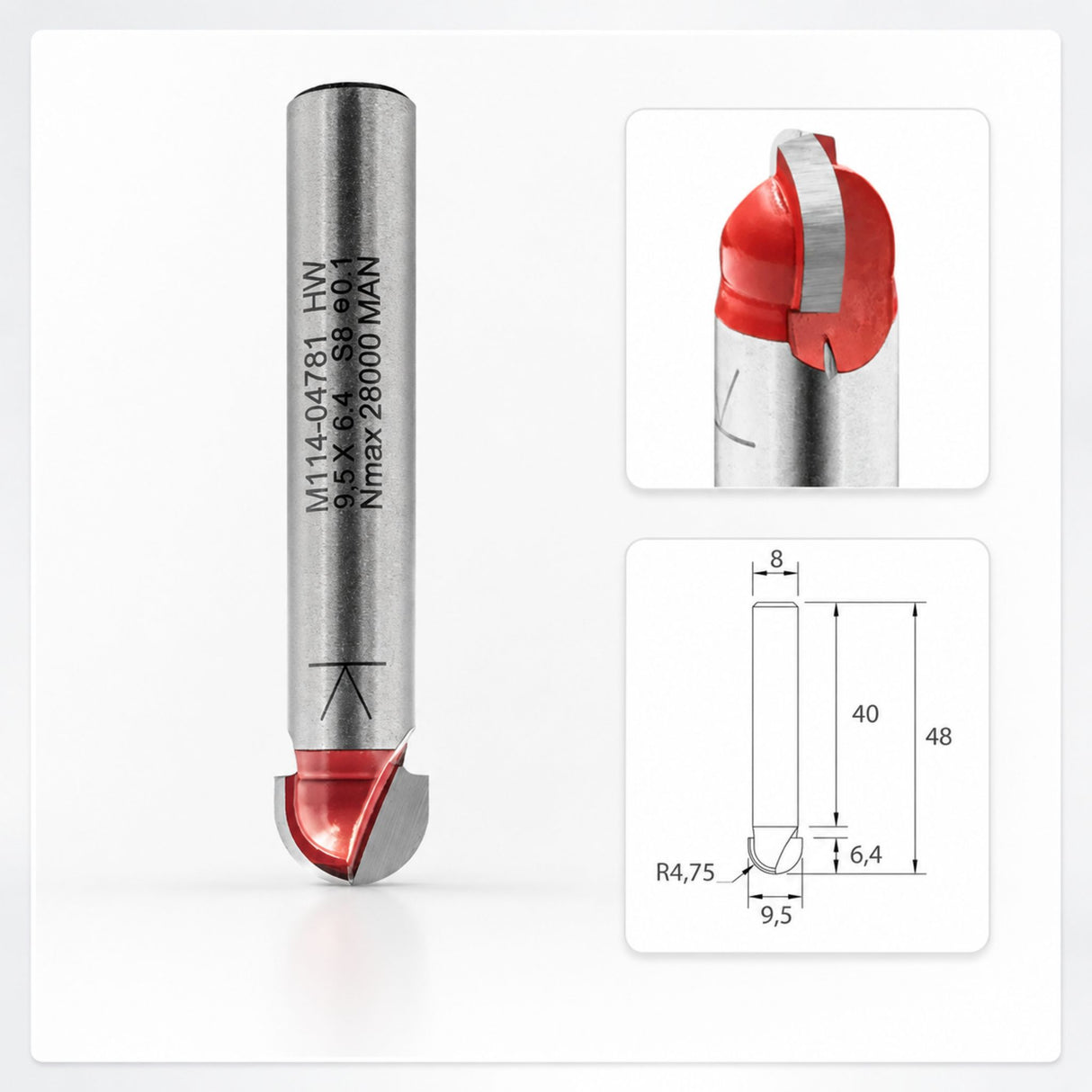

  M114 R4.75 D9.5x6.4 L48	4.75	9.5	48	6.4	8

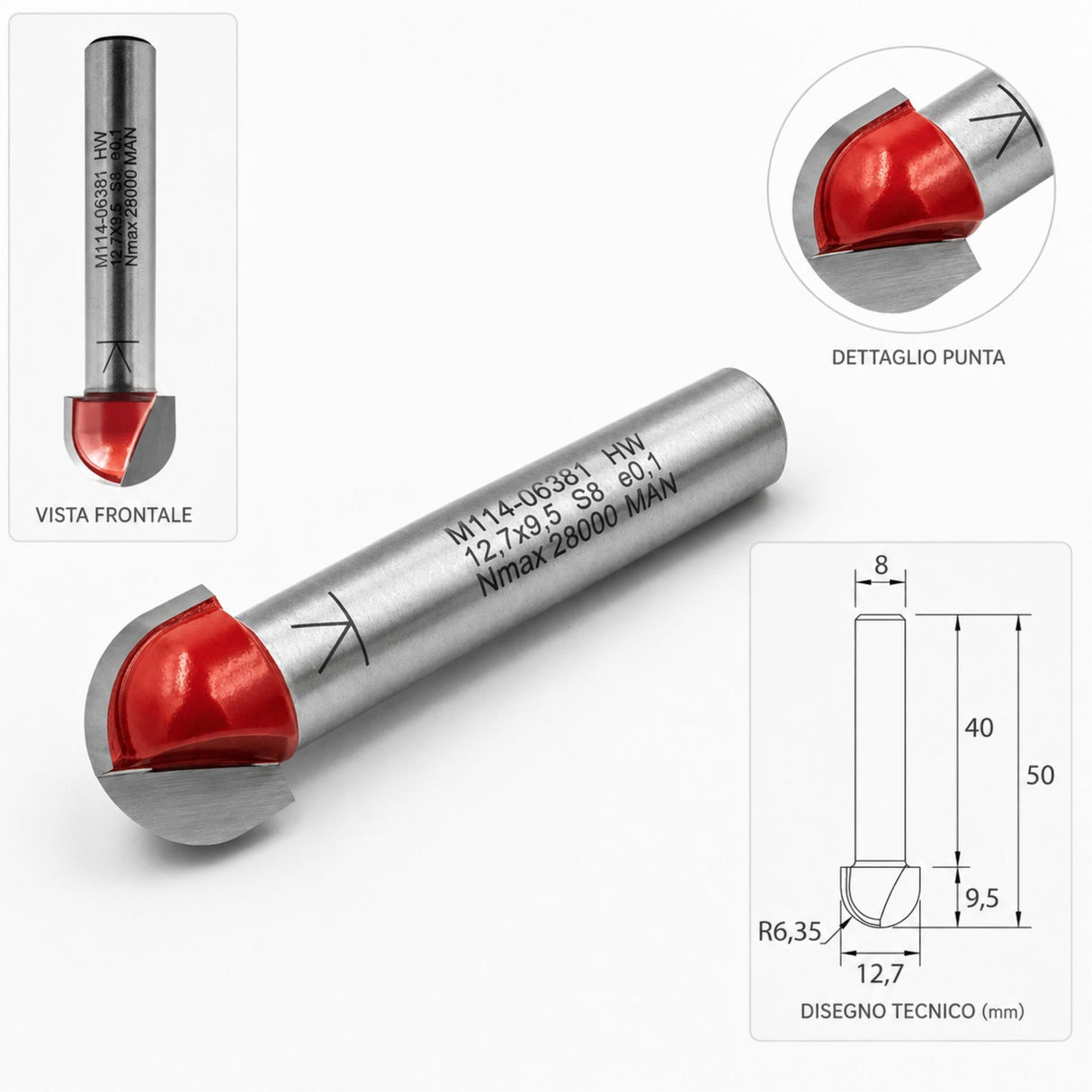

  M114 R6.35 D12.7x9.5 L50	6.35	12.7	50	9.5	8

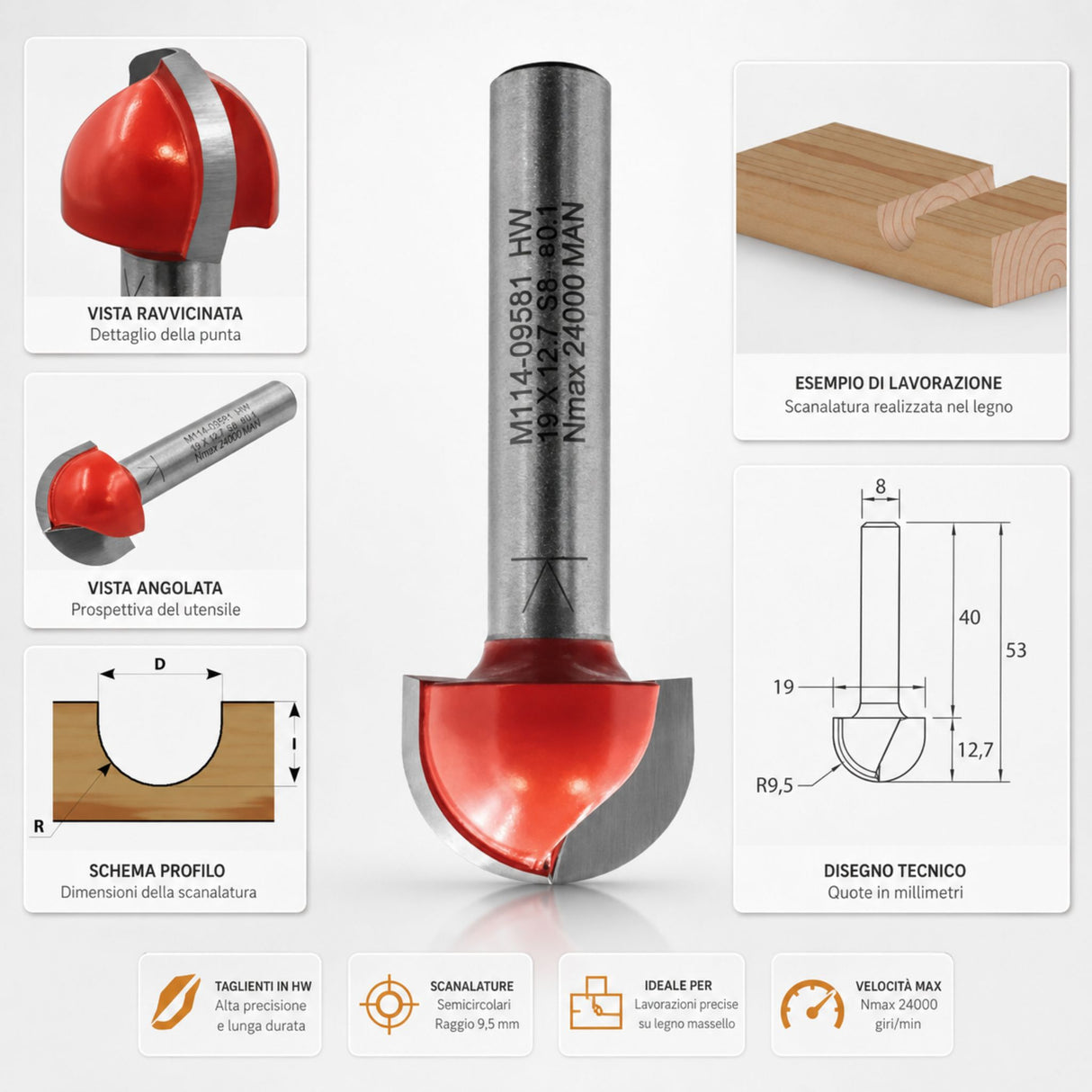

  M114 R9.5 D19x12.7 L53	9.5	19	53	12.7	8

  Especificaciones comunes a todas las versiones

  Número de ranuras (Z)	2
  Geometría	Filo recto
  Perfil	Ranura en U redonda
  Rotación	En sentido horario (para diestros)
  Material de corte	Microgranular HW
  Dureza de corte	93,5 HRA
  Espesor de corte	2 mm
  Recubrimiento	PTFE Teflón rojo
  Antirretroceso	Sí, conforme a EN 847
  Rodamiento	No incluido
  Marcador del vástago	Láser (código, D, I, S, RPM máx., punto K)
  Embalaje	Caja resellable con etiqueta de especificaciones
  Materiales mecanizables	Madera blanda y dura, contrachapado, DTD, MDF, laminado, plástico, piedra artificial
  Uso	Fresadoras manuales y CNC

  Preguntas frecuentes

  ¿Cuál es la diferencia entre los tres radios disponibles del M114?

  El radio determina el ancho y la profundidad de la ranura en U.

  R4.75 mm produce una ranura de 9.5 mm de ancho y 6.4 mm de profundidad, adecuada para perfiles delgados y puertas de MDF. R6.35 mm es la medida estándar para tiradores empotrados en puertas de cocina (12.7 mm de ancho, 9.5 mm de profundidad). R9.5 mm produce el rebaje más ancho (19 mm de ancho, 12.7 mm de profundidad) para encimeras y paneles gruesos.

  ¿Es compatible la M114 con fresadoras CNC y manuales?

  Sí, a diferencia de la serie M107, la M114 es compatible con fresadoras manuales y CNC. El vástago de 8 mm es estándar en ambos tipos de máquinas. La marca láser con las RPM máximas en el vástago sirve de referencia para la programación CNC.

  ¿Cómo utilizo una fresa sin rodamientos para seguir un patrón?

  Si no dispone de un rodamiento integrado, existen dos opciones: montar un rodamiento adicional en el vástago mediante un anillo de tope (no incluido) o utilizar un casquillo copiador fijo en la mesa de la fresadora manual. El casquillo es el método más común para el fresado de patrones con fresas sin rodamientos.

  ¿Se puede reafilar la fresa?

  Sí. Los filos de corte HW tienen un grosor de 2 mm, suficiente para múltiples ciclos de reafilado. Para versiones de menor diámetro, el grosor mínimo es de 1 mm. Se recomienda el reafilado en un centro especializado para mantener el perfil en U y el equilibrio original. Los parámetros marcados con láser en el vástago sirven de referencia para el afilador.

  ¿Con qué materiales puede trabajar la M114?

  La M114 es compatible con madera blanda, madera dura, madera encolada, contrachapado, DTD, MDF, laminado, plástico y piedra artificial.

  El recubrimiento de PTFE (Teflón) reduce la acumulación de resina al trabajar con materiales sintéticos y adhesivos.

  ¿Cuáles son las RPM máximas recomendadas?

  Las RPM máximas recomendadas son específicas para cada versión y están marcadas con láser en el vástago de cada fresa. Compruebe siempre la marca antes de usarla y no exceda el valor indicado.
