Fresa diamantada IGM ekonomik Z1+1 - varie opciones

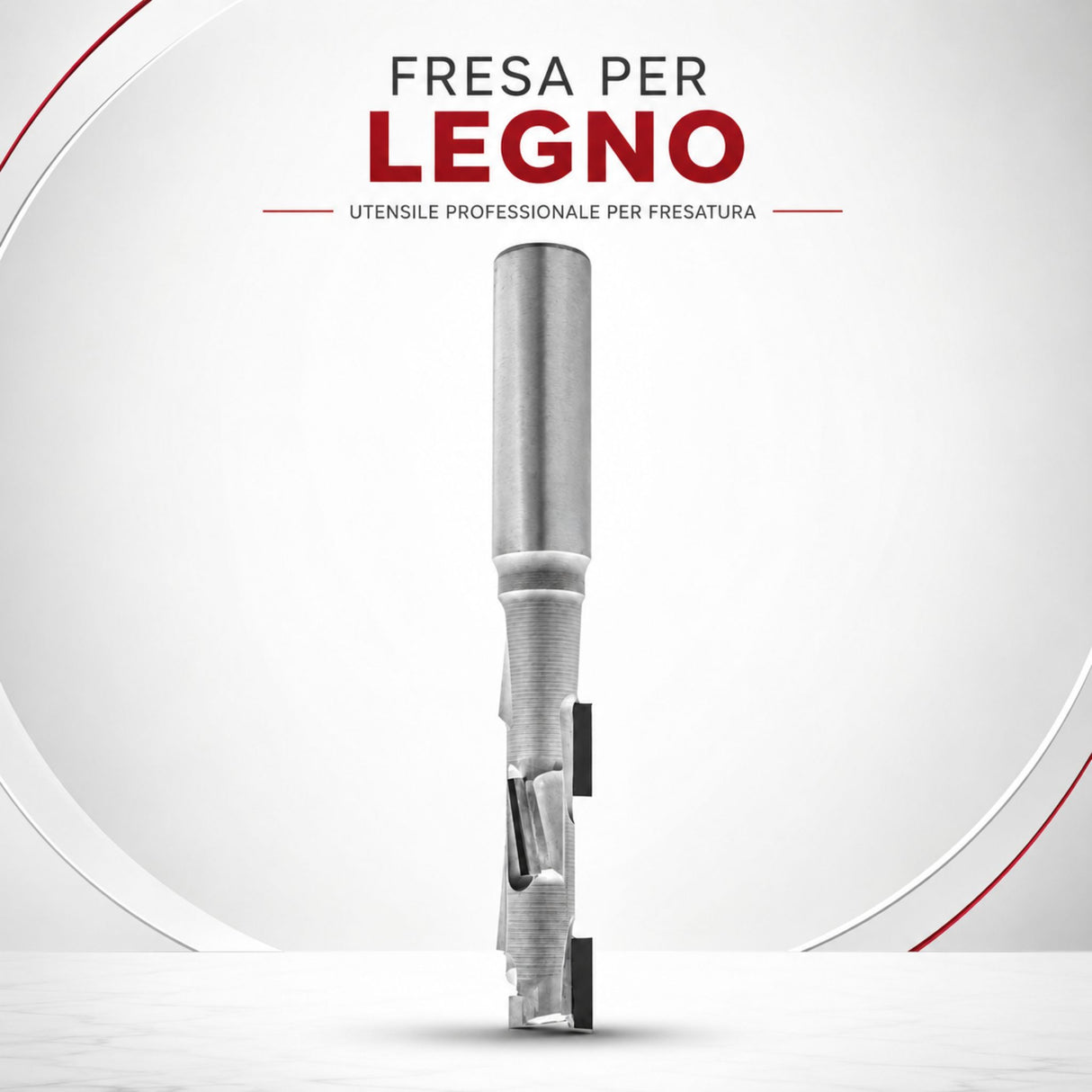

La fresa de diamante IGM Ekonomik Z1+1 es una fresa de diamante CNC con geometría de corte ascendente y descendente combinada (1 filo de corte hacia arriba + 1 filo de corte hacia abajo), un cuerpo de acero endurecido y un diente de inmersión HW. Su vida útil declarada es aproximadamente 50 veces mayor que la de las fresas estándar con filos de corte de carburo. Disponible en 16 versiones con diámetros que van desde 10 a 20 mm y alturas de corte desde 26 a 65 mm. La línea Ekonomik se distingue de la serie estándar por su altura reducida de la fresa de diamante (2,5 mm), que permite hasta 3 reafilados manteniendo el mismo rendimiento de corte. Distribuido en Italia por Krollit, distribuidor oficial de IGM desde 2007.

• Material de corte: DP (diamante policristalino)
• Cuerpo: acero endurecido
• Diente de penetración: HW (carburo sólido)
• Geometría: corte ascendente + corte descendente (Z1+1) — acabado limpio en los bordes superior e inferior
• Diámetros disponibles: 10, 12, 16, 18, 20 mm
• Alturas de corte disponibles: 26, 35, 45, 54, 65 mm según la versión
• Vástago: 12 mm (D10–D12), 16 mm (D16), 20 mm (D18–D20)
• Velocidad de funcionamiento: 18.000 rpm rpm
• Velocidad máxima: 24 000 rpm
• Velocidad de avance D10–16 mm: 2–4 m/min
• Velocidad de avance D18–20 mm: 4–8 m/min
• Altura de la fresa de diamante (Ekonomik): 2,5 mm — hasta 3 afilados
• Vida útil estimada: aproximadamente 50 veces mayor que las fresas HW estándar
• Uso exclusivo: máquinas CNC

¿Quién utiliza la serie Ekonomik y para qué?

La fresa IGM Ekonomik Z1+1 es utilizada por fabricantes de muebles, cocinas a medida y paneles de producción en serie en centros de mecanizado CNC. La geometría de corte ascendente y descendente produce un acabado limpio en ambos bordes del panel en una sola pasada, eliminando el astillado típico de las fresas de geometría simple. Es la opción estándar para el fresado de melamina DTD, MDF revestido y laminado en anidamiento CNC. Las versiones con alturas de corte de 45 a 65 mm pueden procesar paneles de hasta 65 mm de espesor en una sola pasada. La línea Ekonomik es la preferida por quienes buscan las ventajas del diamante a bajo costo y requiere menos afilados que la serie estándar: 3 afilados frente a 4-7 para la versión de cuchilla alta. ¿Para quién es la serie Ekonomik?

Perfil	Compatibilidad	Patrón
Fabricante de muebles con anidamiento CNC con DTD y MDF	Adecuado	La geometría Z1+1 elimina el astillado en los bordes superior e inferior de los paneles de melamina en una sola pasada
Operador CNC con volúmenes medios y presupuesto ajustado	Adecuado	La línea Ekonomik ofrece una vida útil del diamante (50 veces mayor que la de HW) a un precio inferior al de la serie estándar gracias a su disco de 2,5 mm. Cortador.
Operador con fresadora portátil de mano.	No apto.	La serie M170/Ekonomik está diseñada exclusivamente para máquinas CNC; no es compatible con fresadoras de mano.

No apto para: Madera maciza con nudos duros, aluminio y materiales compuestos con fibras abrasivas; el diamante policristalino no es apto para materiales ferrosos ni aleaciones metálicas.

Ekonomik vs. serie IGM estándar: cuándo elegir cuál.

Parámetro	Ekonomik (esta serie)	Serie estándar IGM
Cortador de diamante Altura	2,5 mm	Mayor (varía según la versión)
Número de afilados	Hasta 3	Hasta 4-7, según la versión
Precio de compra	Menor	Mayor
Calidad de corte	Idéntica a la serie estándar	Idéntica a la serie económica
Cuándo elegir	Volúmenes medios, presupuesto limitado, afilado ocasional	Volúmenes altos, afilado frecuente, coste elevado Por pieza, a minimizar a largo plazo

Especificaciones técnicas — todas las variantes

Versión	Diámetro D (mm)	Altura de corte I (mm)	Longitud L (mm)	Vástago S (mm)	Cuchillas (DP)
D10x26 L75	10	26	75	12	3DP
D10x35 L85	10	35	85	12	4DP
D12x26 L75	12	26	75	12	3DP
D12x35 L85	12	35	85	12	4DP
D12x45 L95	12	45	95	12	5DP
D16x26 L85	16	26	85	16	3DP
D16x35 L95	16	35	95	16	4DP
D16x45 L105	16	45	105	16	5DP
D18x26 L85	18	26	85	20	3DP
D18x35 L95	18	35	95	20	4DP
D18x45 L105	18	45	105	20	5DP
D18x54 L115	18	54	115	20	6DP
D20x26 L85	20	26	85	20	3DP
D20x35 L95	20	35	95	20	4DP
D20x45 L105	20	45	105	20	5DP
D20x54 L115	20	54	115	20	6DP
D20x65 L125	20	65	125	20	7DP

Especificaciones comunes a todas las versiones

Cómo leer el código de variante

Cada variante se identifica mediante cuatro parámetros separados por un guion:

Material de vanguardia	DP (diamante policristalino)
Cuerpo	Endurecido acero
Diente de penetración	HW (carburo sólido)
Número de filos de corte (Z)	1+1 (corte ascendente + corte descendente)
Geometría	Corte ascendente y descendente combinados
Rotación	En sentido horario (para diestros)
Altura de la fresa de diamante	2,5 mm
Posibles reafilados	Hasta 3
Vida útil estimada en comparación con el estándar HW	Aproximadamente 50 veces más
Velocidad de funcionamiento	18 000 rpm
Velocidad máxima	24 000 rpm
Avance D10–16 mm	2–4 m/min
Avance D18–20 mm	4–8 m/min
Rodamiento	No incluido
Materiales compatibles	DTD, melamina, laminado, MDF, MDF revestido, contrachapado
Uso	Solo máquinas CNC

Parámetro	Significado	Ejemplo
D__ x __ mm	Diámetro de corte x altura de corte	D12 x 35 mm = diámetro 12 mm, corta hasta 35 mm de profundidad
L__	Longitud total de la fresa en mm	L85 = longitud total 85 mm
S__	Diámetro del vástago en mm: debe coincidir con el tamaño del husillo de su CNC	S12 = vástago de 12 mm · S16 = vástago de 16 mm · S20 = vástago de 20 mm
__DP	Número de cuchillas de diamante: a mayor número de cuchillas, mayor número de reafilados posibles	3DP = 3 cuchillas, hasta 3 reafilados · 7DP = 7 cuchillas, hasta 7 reafilados Reafilado

Cómo elegir: Elija el diámetro según la trayectoria de la herramienta programada en su CNC (D12 y D16 son los más comunes para el anidamiento). Elija una altura de corte igual o superior al grosor del panel (por ejemplo, panel de 18 mm → 26 mm de altura es suficiente; 35 mm proporciona mayor margen). Compruebe el vástago: S12 para husillos de 12 mm, S16 para husillos de 16 mm, S20 para husillos de 20 mm. El número de cuchillas DP no modifica el rendimiento de corte, pero determina la frecuencia con la que se puede reafilar la fresa antes de tener que reemplazarla.

Preguntas frecuentes

¿Qué significa Z1+1 y por qué es importante en la melamina DTD?

Z1+1 indica que la fresa tiene un filo orientado hacia arriba (corte ascendente) y otro hacia abajo (corte descendente). El filo ascendente empuja las fibras hacia abajo en el borde inferior del panel, mientras que el filo descendente las empuja hacia abajo en el borde superior. El resultado es un acabado limpio en ambos lados del panel de melamina en una sola pasada, sin el astillado típico de las fresas de geometría simple.

¿Cuál es la diferencia entre la línea Ekonomik y la serie estándar IGM?

La diferencia radica en la altura de la fresa de diamante: 2,5 mm en la línea Ekonomik frente a valores más altos en la serie estándar. Esto no afecta la calidad del corte, que es idéntica, pero reduce el número máximo de afilados a 3 en lugar de 4-7.

El precio de compra es menor. La elección depende del volumen de producción: para volúmenes medios con afilado ocasional, la Ekonomik es la opción económica; para volúmenes altos con afilado frecuente, la serie estándar tiene un menor coste por pieza a largo plazo.

¿Cómo elegir la altura de corte adecuada para su panel?

La altura de corte debe ser igual o superior al grosor del panel que se está mecanizando. Para paneles estándar de 18 mm, la versión de 26 mm de altura es suficiente. Para paneles de 25 mm, se requiere un mínimo de 26 mm, pero 35 mm es preferible para tener margen de seguridad. Las versiones de 45, 54 y 65 mm son adecuadas para paneles gruesos y múltiples pasadas superpuestas.

¿Cuál es la velocidad de avance correcta en la CNC?

Para diámetros D10–16 mm, el fabricante recomienda 2–4 ​​m/min a 18 000 rpm.

Para diámetros de 18 a 20 mm, la velocidad aumenta a 4-8 m/min. Superar la velocidad de avance máxima reduce la vida útil de la fresa de diamante y puede provocar astillamiento. Trabajar por debajo de la velocidad de avance mínima recomendada aumenta el calor y desgasta la fresa por fricción en lugar de por corte.

¿Se puede usar la fresa de diamante en MDF crudo, además de en melamina?

Sí. Entre los materiales compatibles se incluyen DTD, melamina, laminado, MDF y MDF revestido. El diamante policristalino es especialmente eficaz en MDF de alta densidad, que es abrasivo para las fresas de acero duro estándar y reduce rápidamente su vida útil. En MDF, la durabilidad del diamante es la principal ventaja sobre las fresas de acero duro convencionales.

¿Con qué frecuencia se puede reafilar y dónde?

La línea Ekonomik permite hasta 3 reafilados gracias a la altura de 2,5 mm de la fresa de diamante. El reafilado del diamante policristalino requiere equipo especializado y no es posible con muelas abrasivas convencionales. Para obtener información sobre los centros de afilado de diamantes disponibles en Italia, contacte con Krollit en el +39 0825-1494022.
