IGM M107 è una fresa rifilatrice con geometria down shear (tagliente inclinato), 2 taglienti in metallo duro (HW) e cuscinetto di copiatura, per rifilatura su sagoma fissa sotto il pezzo. Disponibile in tre versioni con diametro di taglio da 12,7 a 19,05 mm e altezza di taglio da 25,4 a 50,8 mm. Uso esclusivo su fresatrici manuali. Distribuita in Italia da Krollit, distributore ufficiale IGM dal 2007.
- Geometria: down shear (tagliente inclinato) — minore resistenza e taglio più pulito rispetto al tagliente dritto
- Diametro di taglio: 12,7 mm o 19,05 mm a seconda della versione
- Altezza di taglio: 25,4 mm (versioni S8) oppure 50,8 mm (versione S12)
- Gambo: 8 mm o 12 mm
- Cuscinetto di copiatura: incluso, diametro uguale al diametro di taglio
- Possibilità di aggiungere cuscinetto sul gambo con anello di arresto (non incluso)
- Materiale taglienti: HW microgranulare, durezza 93,5 HRA, spessore 2 mm
- Rivestimento PTFE Teflon rosso: protezione da corrosione, resina e bruciature
- Tecnologia anti-kickback conforme EN 847
- Gambo marcato laser con parametri e punto "K" per posizionamento ottimale nel mandrino
- Confezionamento richiudibile con etichetta specifiche
- Uso esclusivo: fresatrici manuali
Chi usa la M107 e per cosa
La fresa IGM M107 è scelta da falegnami e artigiani che lavorano su sagome per forme curve, profili sagomati e pannelli rivestiti. La geometria down shear è preferita quando il pezzo tende a scheggiarsi con frese diritte, in particolare su MDF bordato, laminato e pietra artificiale. La versione D12,7 mm con altezza 25,4 mm è usata per rifilatura su spessori sottili e bordi curvi stretti. La versione D19,05 mm con altezza 50,8 mm e gambo da 12 mm copre pannelli più spessi fino a 50,8 mm in una sola passata. La possibilità di aggiungere un secondo cuscinetto sul gambo permette di usare sagome fissate sia sopra che sotto il pezzo senza cambiare utensile.
Per chi è la M107
| Profilo |
Compatibilità |
Motivo |
| Falegname con fresatrice manuale su sagoma |
Adatto |
Cuscinetto incluso, down shear riduce scheggiature su forme curve in MDF e laminato |
| Artigiano su pannelli rivestiti, plastica e pietra artificiale |
Adatto |
Compatibile con legno tenero e duro, multistrato, DTD, MDF, laminato, plastica e pietra artificiale |
| Operatore con fresatrice a banco CNC |
Non indicato |
La M107 è progettata per uso esclusivo su fresatrici manuali |
Non indicato per: fresatrici a banco CNC e pantografi a controllo numerico — il produttore specifica uso esclusivo su fresatrici manuali portatili.
Tecnologia e qualità costruttiva IGM
I taglienti in metallo duro microgranulare sono brasati e affilati su centri CNC a 5 assi con bilanciatura automatica. Durezza 93,5 HRA, spessore 2 mm con minimo 1 mm per le versioni di diametro ridotto. Lo spessore elevato consente più cicli di riaffilatura senza perdita di qualità di taglio. Il rivestimento PTFE Teflon rosso riduce l'attrito, protegge da resine e adesivi e mantiene il filo più a lungo rispetto a frese non rivestite. Ogni fresa supera un controllo qualità automatizzato che rileva deviazioni dai parametri richiesti.

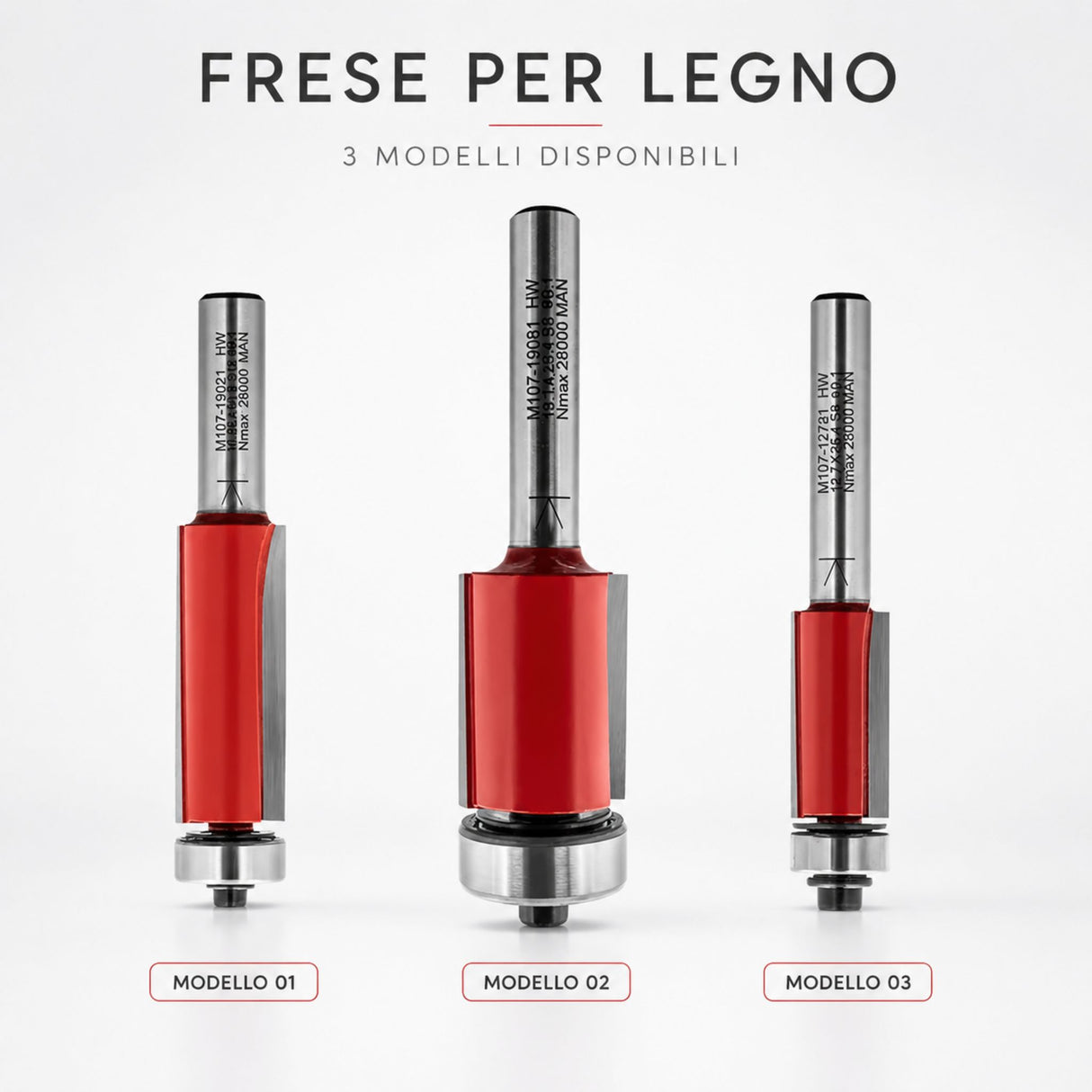

Specifiche tecniche — tutte le varianti
| Versione |
Gambo S (mm) |
Diametro D (mm) |
Lunghezza L (mm) |
Alt. taglio I (mm) |
Ø cuscinetto B (mm) |

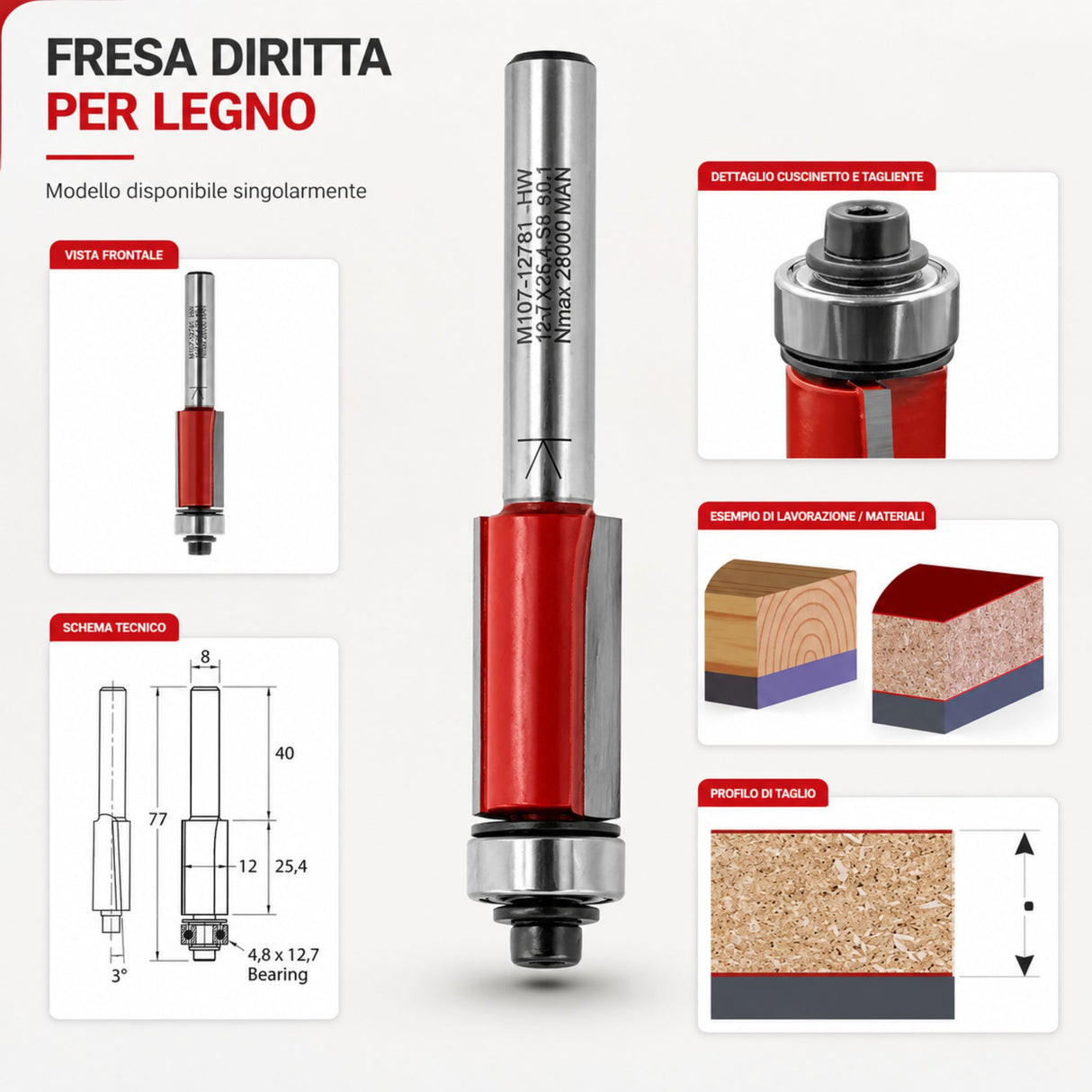

| M107 D12,7x25,4 L77 |
8 |
12,7 |
77 |
25,4 |
12,7 |

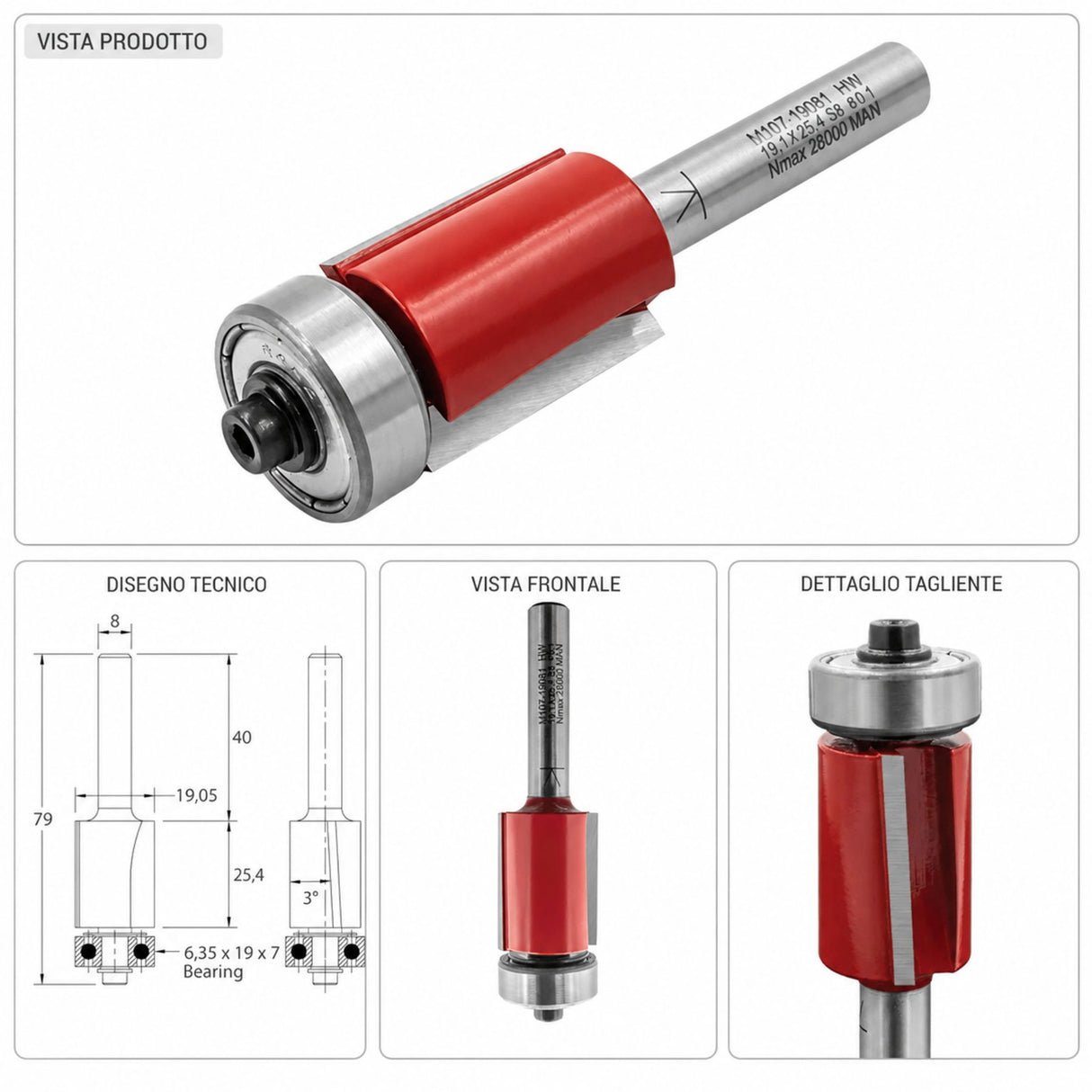

| M107 D19,05x25,4 L79 |
8 |
19,05 |
79 |
25,4 |
19 |

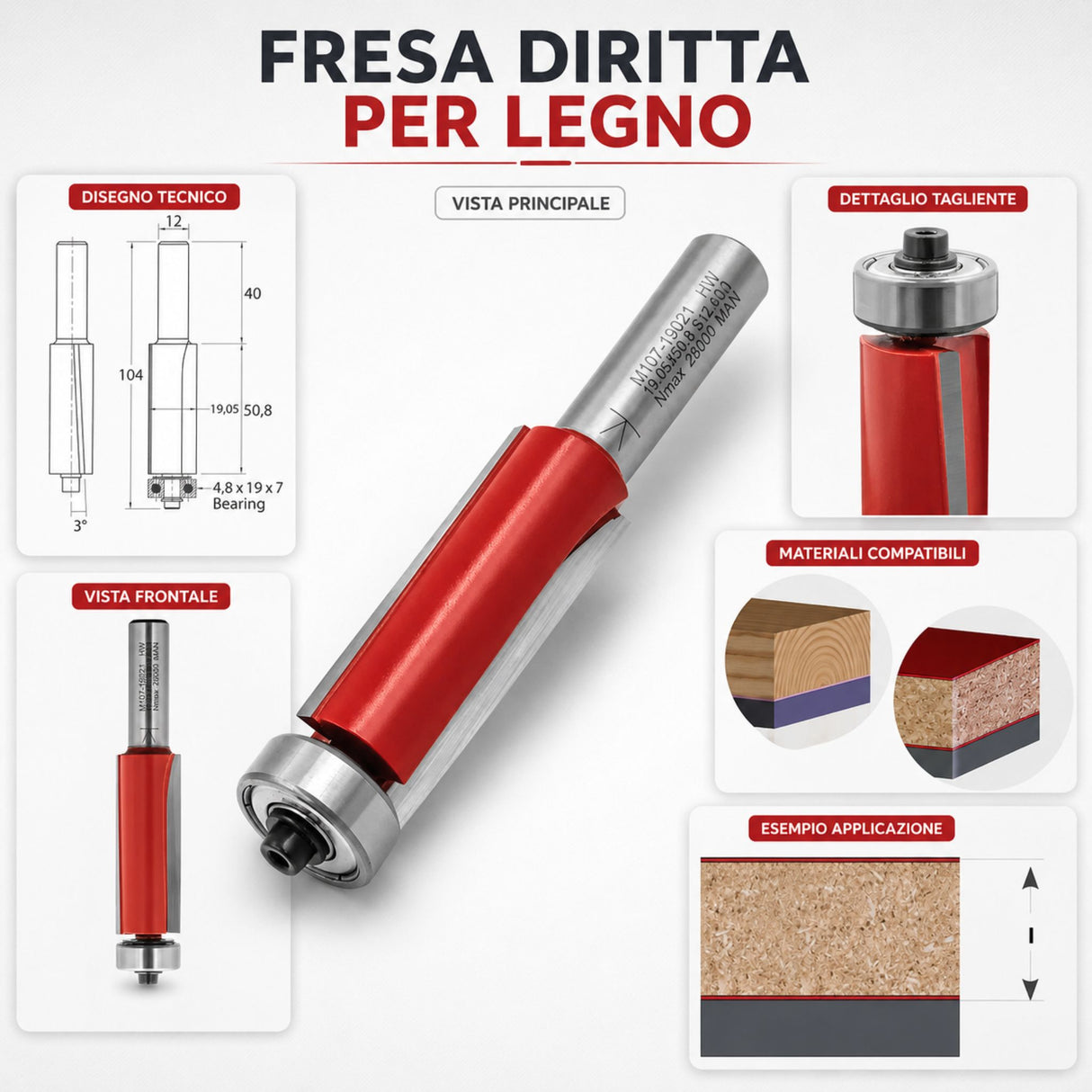

| M107 D19,05x50,8 L104 |
12 |
19,05 |
104 |
50,8 |
19 |
Specifiche comuni a tutte le versioni
| Numero di taglienti (Z) |
2 |
| Geometria |
Tagliente inclinato (down shear) |
| Rotazione |
Senso orario (destrorsa) |
| Materiale taglienti |
HW microgranulare |
| Durezza taglienti |
93,5 HRA |
| Spessore taglienti |
2 mm |
| Rivestimento |
PTFE Teflon rosso |
| Anti-kickback |
Sì, conforme EN 847 |
| Cuscinetto di copiatura |
Incluso |
| Marcatura gambo |
Laser (codice, D, I, S, RPM max, punto K) |
| Confezionamento |
Astuccio richiudibile con etichetta specifiche |
| Materiali lavorabili |
Legno tenero e duro, multistrato, DTD, MDF, laminato, plastica, pietra artificiale |
| Uso |
Solo fresatrici manuali |
Domande frequenti
Che differenza c'è tra la geometria down shear e il tagliente dritto?
Il tagliente inclinato down shear spinge le fibre verso il basso durante il taglio, riducendo la resistenza e producendo un bordo più pulito senza scheggiature. Con i taglienti dritti, su materiali come MDF bordato o laminato, il bordo superiore tende a scheggiarsi più facilmente. Il vantaggio è più evidente su curve strette e materiali a grana incrociata.
Quale versione scegliere tra D12,7 e D19,05 mm?
La versione D12,7 mm è indicata per rifilatura su spessori sottili e profili curvi stretti dove un diametro maggiore non entra nel raggio di curvatura. La D19,05 mm con altezza 25,4 mm è la versione standard per pannelli fino a 25 mm. La D19,05 mm con altezza 50,8 mm copre pannelli spessi fino a 50,8 mm in una sola passata, con gambo da 12 mm per maggiore stabilità.
È possibile usare un secondo cuscinetto sul gambo?
Sì, è possibile montare un cuscinetto aggiuntivo sul gambo con un anello di arresto (stop collar), non incluso nella fornitura. Questo consente di usare sagome fissate sotto il pezzo facendo scorrere il cuscinetto del gambo sulla sagoma, mentre il cuscinetto di punta copia il bordo del pezzo già rifilato.
Su quali materiali funziona la M107?
La M107 è compatibile con legno tenero e duro, legno incollato, multistrato, DTD, MDF, laminato, plastica e pietra artificiale. Il rivestimento PTFE Teflon riduce l'accumulo di resine e adesivi durante la lavorazione di materiali sintetici.
La fresa può essere riaffilata?
Sì. Lo spessore dei taglienti HW è 2 mm, sufficiente per più cicli di riaffilatura. Il produttore consiglia la riaffilatura presso un centro specializzato per mantenere la geometria down shear e la bilanciatura della fresa. La marcatura laser sul gambo include i parametri originali come riferimento per il riaffilatore.
Quali sono i giri massimi consigliati?
I giri massimi raccomandati sono marcati laser sul gambo di ogni singola fresa insieme agli altri parametri chiave. Verificare sempre la marcatura sul gambo prima dell'uso e non superare il valore indicato per la versione in proprio possesso.
