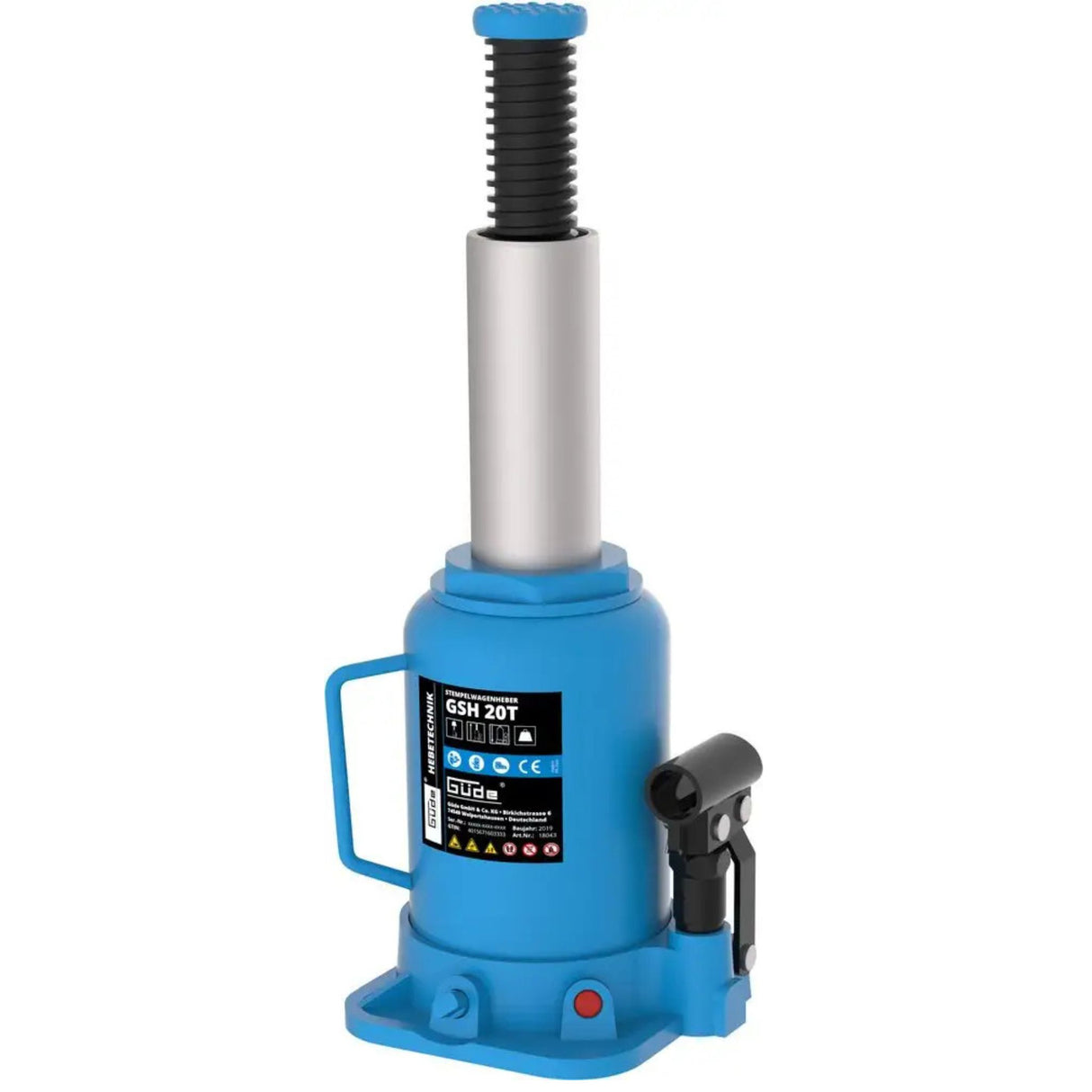

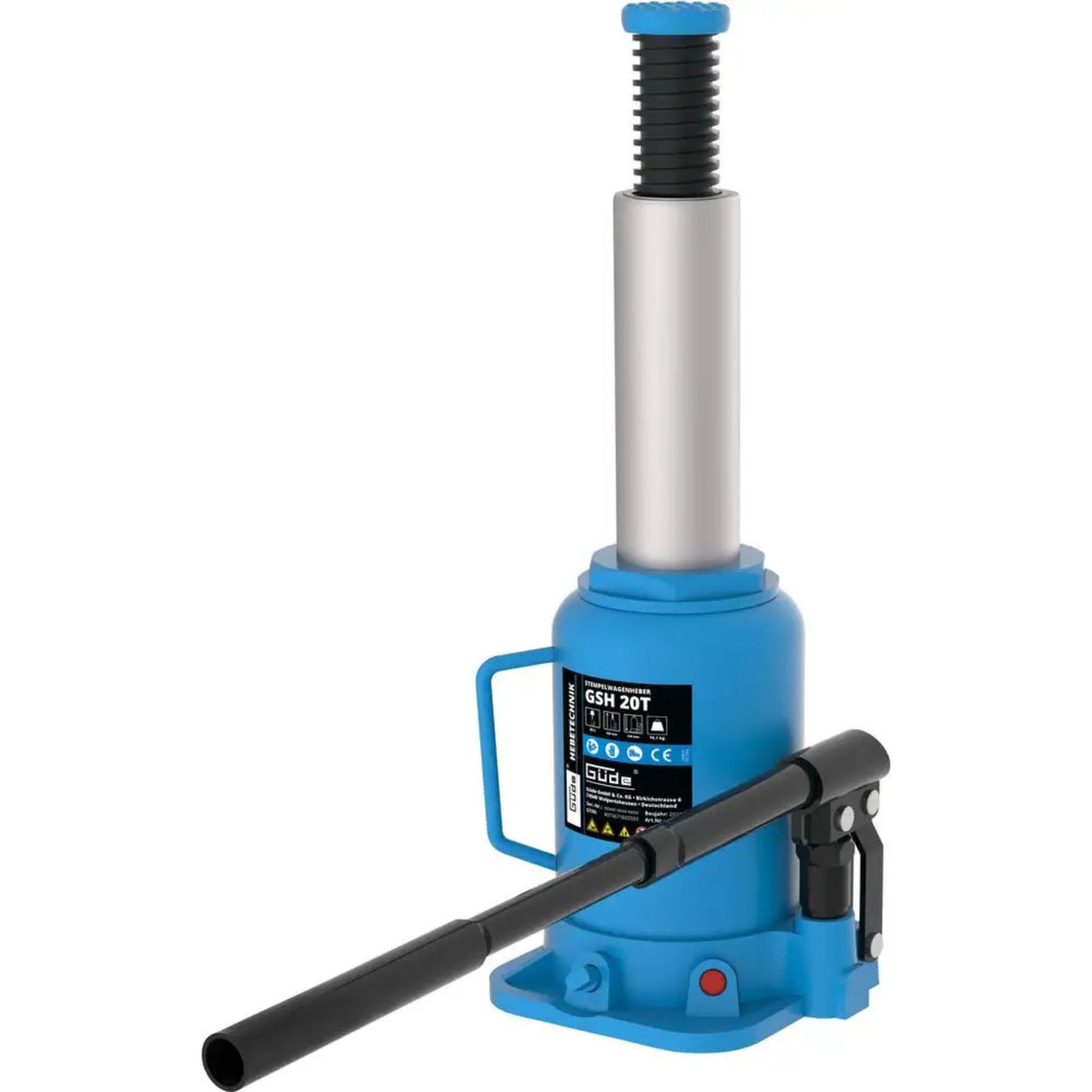

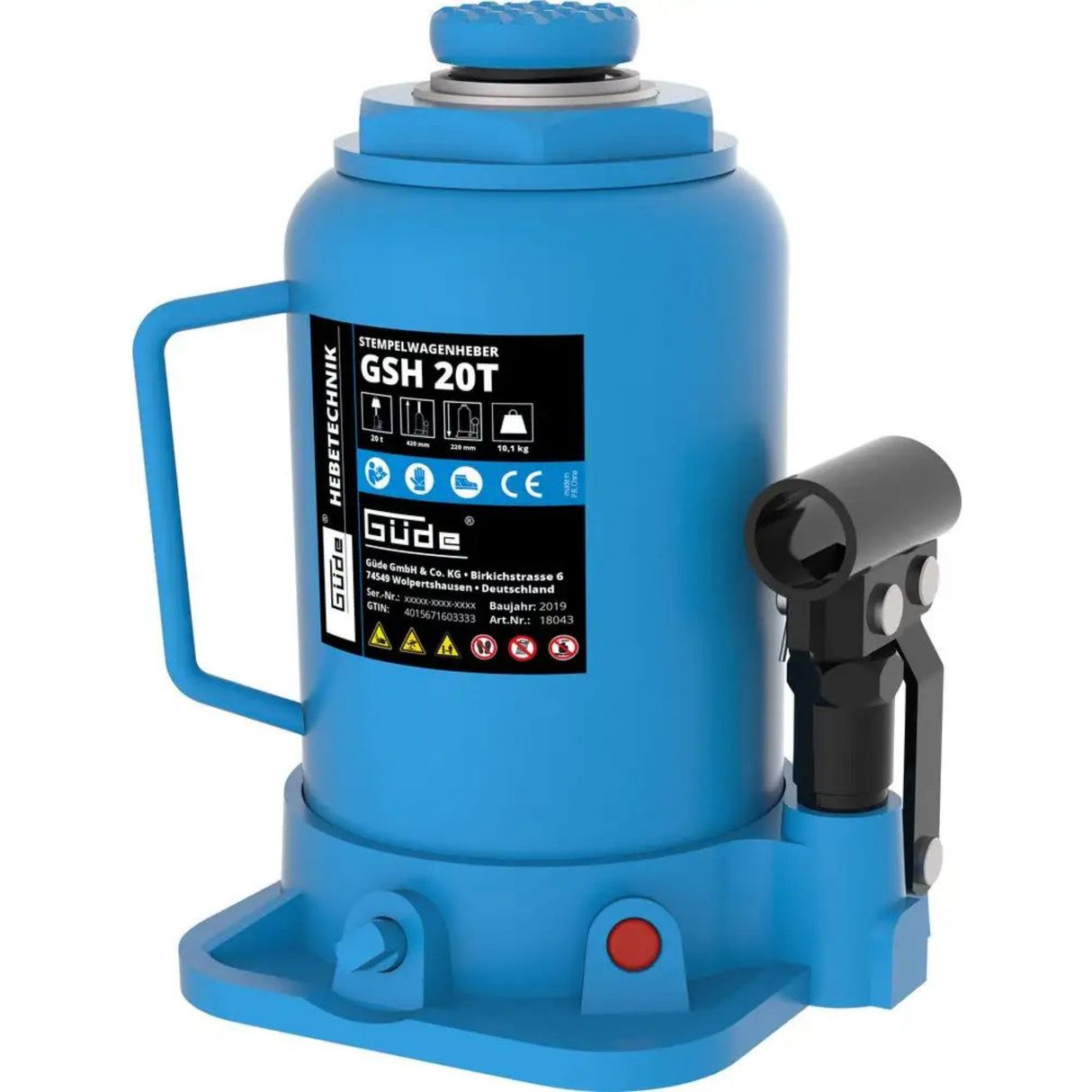

Cric a bottiglia Güde GSH-20T – 20 tonnellate, alzata 190 mm, peso 10,1 kg
Il cric Güde GSH-20T è il vertice della linea cric a bottiglia. Capacità raddoppiata rispetto al GSH-10T, è lo strumento per operazioni di sollevamento industriale dove 10 tonnellate è insufficiente.
Confronto della linea completa (2T → 20T):
| Parametro |
GSH-2T |
GSH-5T |
GSH-10T |
GSH-20T |
| Capacità |
2 T |
5 T |
10 T |
20 T |
| Alzata |
110 mm |
170 mm |
180 mm |
190 mm |
| Altezza max |
260 mm |
355 mm |
375 mm |
407 mm |
| Peso |
2,3 kg |
4,1 kg |
5,7 kg |
10,1 kg |
| Base |
100×95 |
110×100 |
120×110 |
155×145 |
| Target |
Officina |
Cantiere |
Industria |
Industria extreme |
L'alzata massima (190 mm) consente di raggiungere altezze lavorative significative. La base massiccia (155 × 145 mm) è il 2,4× quella del GSH-2T, distribuendo il carico su superficie massima per stabilità assoluta su terreni irregolari, molli, o non preparati.
Meccanica per l'estremo:
-
Cilindro idraulico GS-geprüft certificato – Per cicli ultra-intensi (3000+ cicli/anno senza degradazione). Testato TÜV per operazioni continuative 24/7
-
Piede massiccia in ghisa specializzata – Base 155 × 145 mm con ancoraggio profondo, resiste a terreni molto cedevoli (fango, sabbione)
-
Pompa ultra-robusta con leva ergonomica – Sforzo minimo anche con 20 tonnellate. Comando fluido e preciso
-
Piastra stantuffo rigata massimale – Superficie ampia per distribuire uniformemente il carico e ridurre usura
Chi lo sceglie:
-
Cantieri industriali e opere pubbliche pesanti – Sollevamento di travature metalliche massive (colonne acciaio, travi H 1000+), prefabbricati in cemento armato pesante, elementi strutturali durante assemblaggio di edifici
-
Industria pesante: siderurgia, laminatoi, fonderie – Sollevamento di stampi, pezzi greggi, componenti massivi durante manutenzione e cambio cicli produttivi
-
Aziende di logistica e porti – Sollevamento di container parzialmente danneggiati, carichi anomali, attrezzature portuali fino a 20 tonnellate
-
Manutenzione marina e cantieri navali – Sollevamento di motori marini, turbine, componenti di nave durante manutenzione in bacino
Chi lo sceglie in Italia
Grandi cantieri di costruzione pesante e infrastrutture – Per sollevamento di travature acciaio massicce, prefabbricati in cemento armato pesante, macchinari di cantiere enormi (gru temporanee, compressori industriali). Il GSH-20T con base 155 × 145 mm è lo standard minimo.
Industrie siderurgiche, meccaniche pesanti e fonderie – Per manutenzione di stampi, pezzi greggi, componenti massivi durante cambio cicli produttivi, il GSH-20T supporta operazioni continuative con cicli intensi. Certificazione GS garantisce conformità a norme INAIL e europee.
Aziende logistiche portuali e interporti – Per sollevamento di container parzialmente danneggiati, carichi anomali, attrezzature portuali fino a 20 tonnellate, il GSH-20T fornisce affidabilità assoluta. Alzata 190 mm consente accesso a piani di lavoro elevati.
Supporto post-vendita e compatibilità accessori
Krollit fornisce ricambi originali Güde per il modello cric GSH-20T :
- Cilindro idraulico ricambio (se danno interno da sovraccarico ripetuto)
- Olio idraulico specifico per cric industriale (1-10 litri, consigliato ogni 1-2 anni)
- Piede specializzato ricambio massiccia (se danneggiamento base)
- Piastra stantuffo ricambio massimale (se usura superficie di contatto)
- Pompa ricambio completa (raramente necessario, vita 10+ anni)
- Manuale in italiano e scheda tecnica disponibili in PDF
A chi è adatto il cric a bottiglia Güde GSH-20T
| Profilo |
Adatto? |
Motivo |
| Officina / piccolo cantiere |
Non indicato |
Capacità 20 tonnellate è eccessiva. Costo elevato. Per cantiere pesante, GSH-10T è soluzione ottimale. Peso 10,1 kg richiede due persone. |
| Industria pesante / cantiere massivo |
Ideale |
Capacità 20 tonnellate con certificazione GS copre la totalità dei sollevamenti ultra-pesanti. Alzata 190 mm permette accesso a piani di lavoro elevati. Base 155×145 mm stabilizza su terreni difficili. |
| Porto / logistica internazionale |
Ideale |
Per container parzialmente danneggiati, carichi anomali fino a 20 tonnellate, il GSH-20T fornisce margine di sicurezza. Cicli giornalieri intensi (100+ tiri/giorno) non degradano il cilindro. |
Non indicato per: Operazioni occasionali; trasporto frequente (peso 10,1 kg richiede due persone); terreni estremamente cedevoli oltre limite (il piede ha comunque limiti fisici).

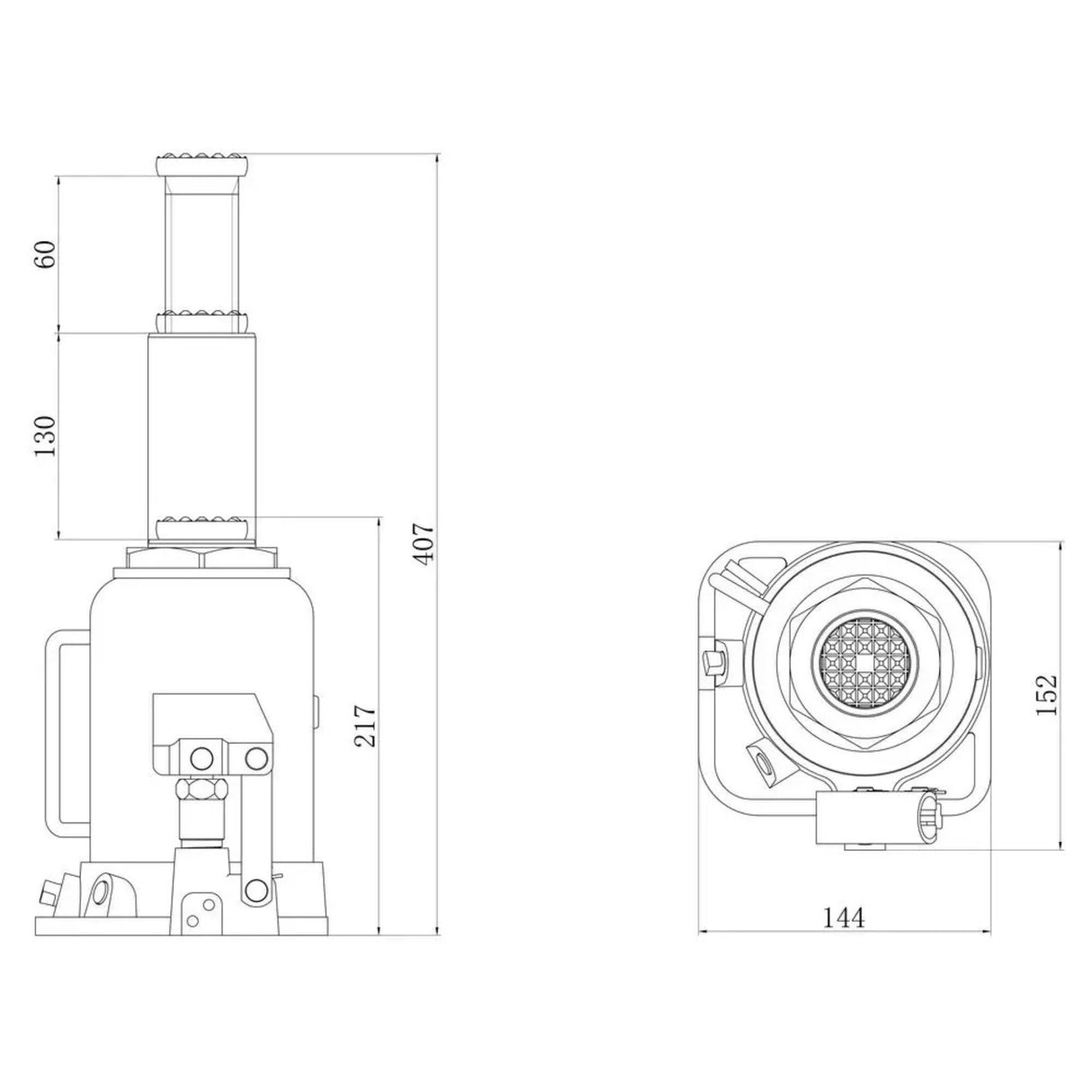

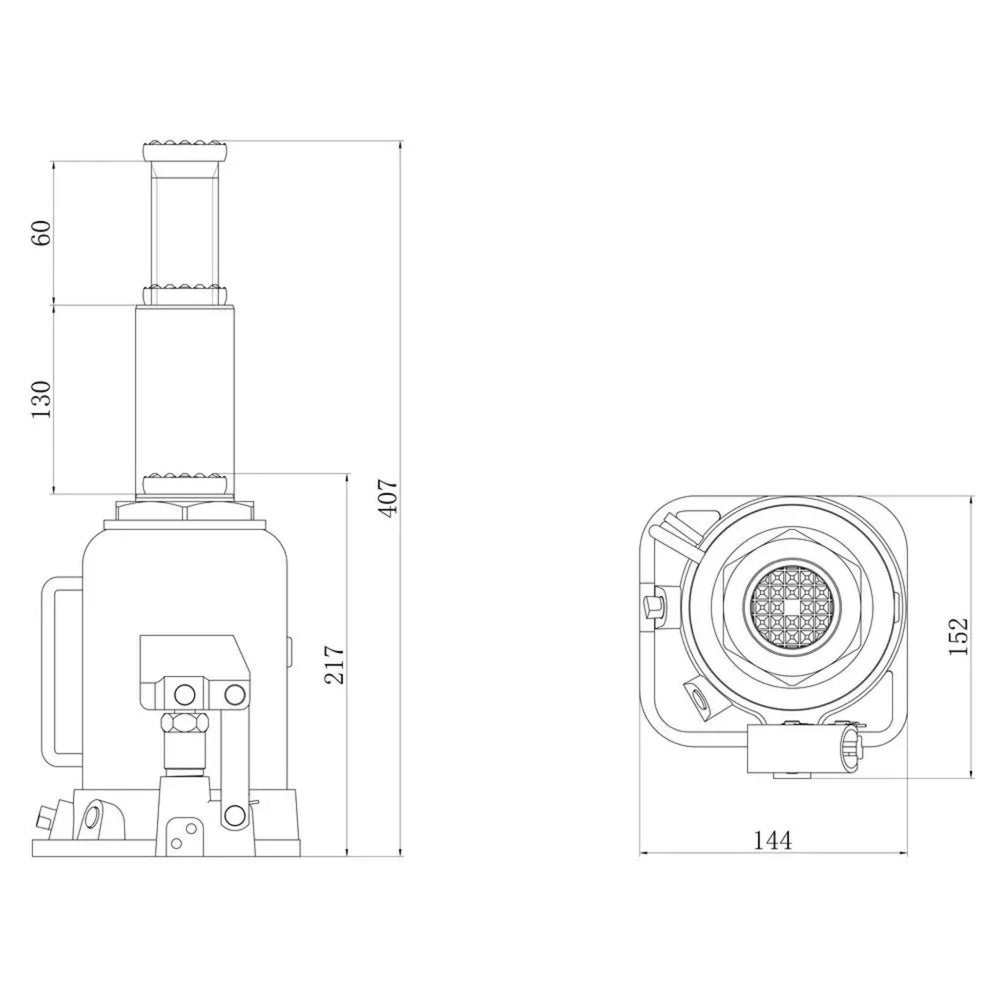

Specifiche tecniche
Capacità e dimensioni di lavoro
| Capacità massima |
20 tonnellate (20000 kg) |
| Altezza minima (chiuso) |
217 mm |
| Altezza massima (aperto) |
407 mm |
| Alzata (corsa utile) |
190 mm |
| Base (lunghezza × profondità) |
155 × 145 mm |
Cilindro e meccanica idraulica
| Tipo cilindro |
Cilindro idraulico acciaio a bottiglia, GS-geprüft TÜV per cicli ultra-intensi |
| Piede base |
Piede massiccia in ghisa specializzata per stabilità assoluta su terreni cedevoli |
| Piastra stantuffo |
Rigata , massimale per distribuzione carico massima e riduzione usura |
| Pompa |
Pompa a 3 vie integrata ultra-robusta, leva comando ergonomica massiccia |
| Valvola di sicurezza |
Integrata, impedisce sovraccarico involontario anche sotto pressione massima |
| Tipo olio |
Olio idraulico industriale (H ISO VG 46 consigliato, volumi 1-10 litri) |
| Regolazione fine |
Spindel separata per fine-tuning altezza durante operazione precisissima |
Struttura
| Materiale corpo |
Acciaio, piede in ghisa specializzata massiccia |
| Finitura |
Verniciatura anticorrosione resistente per ambienti industriali |
| Certificazione |
GS-geprüft (TÜV tedesco), conforme EN 1494, INAIL per cicli 3000+/anno |
| Maniglia trasporto |
No (peso 10,1 kg, richiede due persone per movimentazione) |
Dimensioni e peso
| Lunghezza × Profondità × Altezza (chiuso) |
155 × 145 × 217 mm |
| Peso netto |
10,1 kg |
| Peso lordo (con imballaggio) |
10,5 kg |
Conformità
- CE – Direttiva Macchine 2006/42/CE
- GS-geprüft – Certificazione TÜV tedesca per cicli ultra-intensi e affidabilità industriale
- Conforme EN 1494 (cric idraulici per sollevamento)
- Conforme INAIL per uso industriale continuativo in Italia
Dotazione standard
- Cric a bottiglia GSH-20T completo
- Cilindro idraulico acciaio GS-geprüft
- Piede specializzato massiccia in ghisa
- Pompa a leva integrata ultra-robusta
- Piastra stantuffo rigata massimale
- Valvola sicurezza integrata
- Manuale in tedesco
- Scheda tecnica
- Certificato GS incluso
Accessori optional
Krollit fornisce su ordine (lead time 5-7 giorni lavorativi):
- Olio idraulico industriale per cric (1-10 litri bottiglia)
- Cilindro ricambio completo (se danno interno da cicli ultra-intensi)
- Piede specializzato ricambio massiccia
- Piastra stantuffo ricambio massimale
- Pompa ricambio integrale ultra-robusta
- Manuale in italiano (tradotto)
- Kit manutenzione industriale 24/7 (olio + ispezionamento mensile)
- Supporto strutturale per fissaggio permanente in cantiere pesante
Domande frequenti
Qual è il carico massimo del GSH-20T?
20 tonnellate (20000 kg). Non superare questo carico per evitare danneggiamento della valvola di sicurezza e del cilindro idraulico anche in cicli ultra-intensi. Per carichi industriali standard fino a 18 tonnellate, il GSH-20T fornisce margine di sicurezza (fattore 1,1 minimo).
Come differisce il GSH-20T dal GSH-10T?
Capacità raddoppiata (20 vs 10 tonnellate), alzata maggiore (190 vs 180 mm), altezza massima superiore (407 vs 375 mm), peso raddoppiato (10,1 vs 5,7 kg), base allargata (155×145 vs 120×110 mm). Il GSH-20T è certificato per cicli 3000+/anno; il GSH-10T per cicli 1000+/anno.
Confronto rapido:
- GSH-10T: 10T, 180 mm, 5,7 kg, industria pesante
- GSH-20T: 20T, 190 mm, 10,1 kg, industria pesantissima
Il peso di 10,1 kg è maneggevole?
Non per una sola persona. Richiede due persone per movimentazione sicura. In cantiere/industria, è consigliato fissare il GSH-20T su piastra di base permanente e muoverlo con carrello di trasporto o gru ausiliaria. Per uso occasionale, il GSH-10T è più pratico.
La certificazione GS per 3000+ cicli è verificabile?
Sì. GS-geprüft tedesca (TÜV) certifica che il cilindro idraulico mantiene prestazioni nominali dopo almeno 100000 cicli senza degradazione. Per uso industriale con cicli intensi (100-200+ tiri/giorno), il cilindro ha ciclo vita minimo 10-15 anni.
Qual è la pressione massima interna?
Non dichiarata dal produttore. Tipicamente, cric da 20 tonnellate operano a 250-300 bar. La valvola di sicurezza integrata limita la pressione automaticamente anche sotto cicli ultra-intensi. Non manomettere la valvola; è certificata TÜV.
L'alzata di 190 mm è sufficiente per lavori industriali?
Sì. Con alzata 190 mm (da 217 mm a 407 mm di altezza), il cric posiziona il carico a altezza lavorativa per operazioni di manutenzione e assemblaggio industriale. Per alzate ulteriori, utilizza blocchi di legno duro sotto il cric dopo aver raggiunto il massimo.
Il GSH-20T può restare sotto carico per giorni?
No. È progettato per sollevamento temporaneo (ore, non giorni). Per carichi che devono restare sollevati, utilizza supporti fissi (blocchi legno duro massiccia, cavalletti industriali, strutture metalliche certificate) per scaricare il cric completamente.
Il GSH-20T è adatto a demolizione controllata massiva?
Sì, per elementi pesantissimi. Per stabilizzare travature metalliche massive, pilastri strutturali enormi, elementi prefabbricati durante demolizione controllata pesante, il GSH-20T offre capacità assoluta. Consigliato affidare a operatori certificati con esperienza in demolizione industriale.
