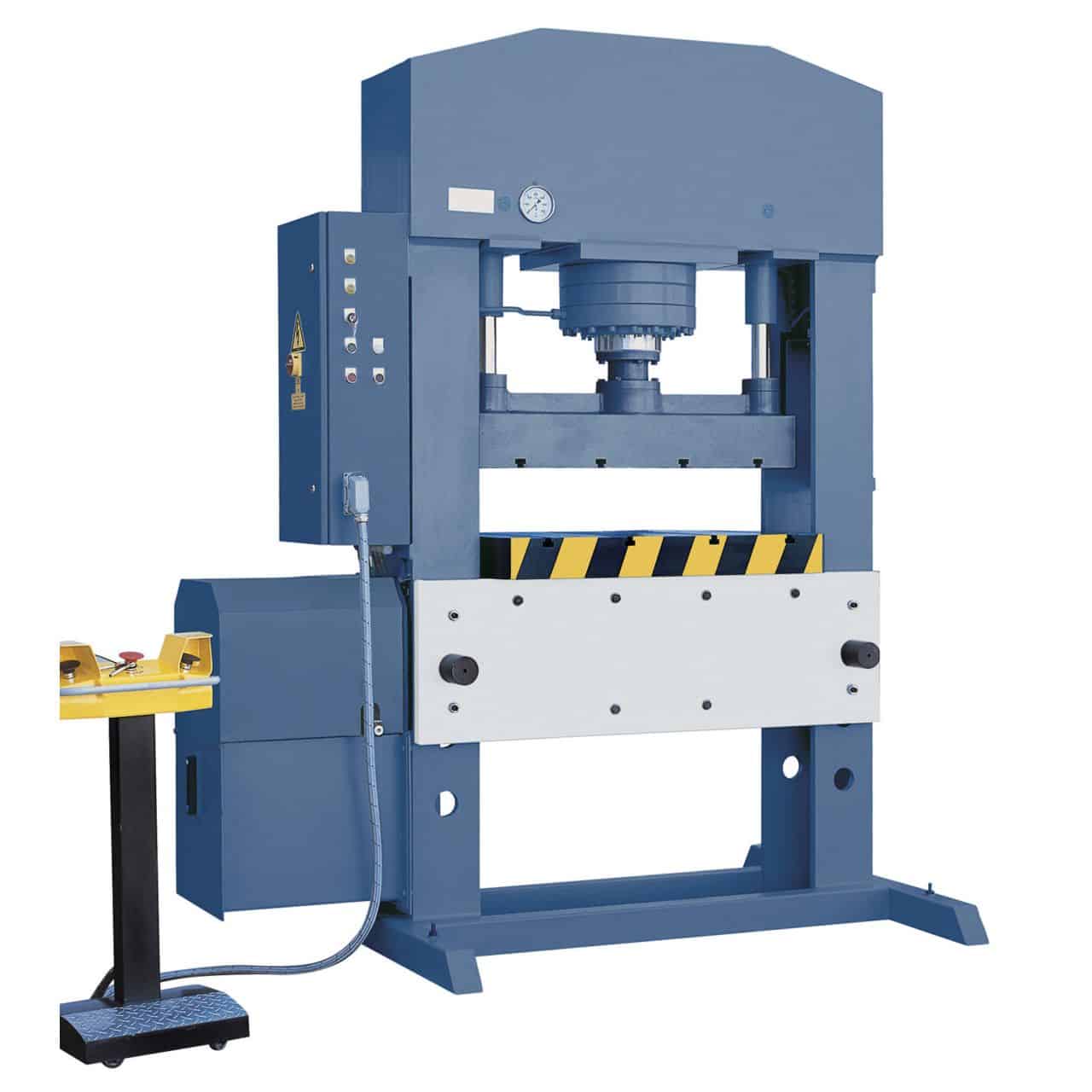

Prensa industrial hidráulica universal Bernardo AT 1020-150 – 150 toneladas, anchura 1.020 mm, altura útil 610 mm, motor 11 kW
Prensa industrial hidráulica universal Bernardo AT 1020-150 – 150 toneladas, anchura 1.020 mm, altura útil 610 mm, motor 11 kW está agotado y se enviará tan pronto como vuelva a estar disponible.
Entrega y envío
Entrega y envío
Añada información general sobre sus políticas de entrega y envío.
Prensa industrial hidráulica universal Bernardo AT 1020-150 – 150 t...
-
Descripción
-
Seguridad de los productos
-
Reseñas
Descripción
- Fuerza de prensado: 150 toneladas
- Ancho de trabajo efectivo: 1020 mm
- Altura de trabajo efectiva: 610 mm
- Mesa inferior: 600 × 1020 mm con orificio pasante de Ø 100 mm
- Carrera del pistón: 300 mm
- Motor: 11 kW – 400 V trifásico
-
Peso: aprox. 3400 kg
¿Quién usa la AT 1020-150 y para qué?
La Bernardo AT 1020-150 es una prensa industrial hidráulica universal diseñada para trabajos que requieren una altura de trabajo generosa (610 mm) combinada con una alta fuerza (150 toneladas). La principal diferencia con respecto a las prensas AP de la misma familia es la altura de trabajo: la AP 1020-150 tiene 275 mm, mientras que la AT 1020-150 tiene 610 mm. Esta característica la hace idónea para trabajar con moldes altos, la contracción de componentes muy altos, el ensamblaje de conjuntos verticales y aplicaciones que las prensas AP no pueden realizar debido a las limitaciones de altura. Las 150 toneladas distribuidas en un ancho de 1020 mm permiten aplicar alta presión a piezas de tamaño medio. En los talleres de clientes, Krollit es la opción preferida por talleres de mecanizado industrial con moldes altos, fabricantes de componentes mecánicos que requieren montaje vertical y talleres que alternan operaciones de mecanizado mixto en piezas altas.
Su lugar en la gama Bernardo
La AT 1020-150 pertenece a la familia AT de prensas universales Bernardo, que es paralela a la familia AP. La principal diferencia entre la AT y la AP es la altura efectiva: la AT ofrece 610-680 mm, mientras que la AP ofrece 275-325 mm. Tienen el mismo tonelaje (100 o 150 t) y ancho (1020 o 1520 mm), pero más del doble de altura efectiva. Por encima se encuentra la AT 1520-150 (misma fuerza, ancho de 1520 mm). A continuación, la AT 1020-100 (mismo ancho, 100 t).
La elección entre las familias AT y AP depende de la altura de las piezas: para moldes y componentes altos, la AT es imprescindible; para el mecanizado plano, la AP tiene el tamaño adecuado y es más económica. El peso de 3400 kg de la AT 1020-150 (frente a los 3200 kg de la AP 1020-150) refleja la mayor altura de la estructura necesaria para acomodar la altura de trabajo de 610 mm.Logística y soporte de Krollit
Bernardo realiza entregas en 5-9 días laborables (7 días en el sur). Se requiere una grúa o carretilla elevadora con la capacidad adecuada para una carga de 3400 kg. Dimensiones: 2450 × 1400 × 2540 mm: comprobar el acceso al taller. Herramientas, repuestos y accesorios originales de Bernardo disponibles en stock y se envían en 3-5 días laborables. Servicio de atención al cliente disponible en Italia.
¿Para quién es la AT 1020-150?Perfil Compatibilidad Motivo Aficionado entusiasta No especificado Máquina industrial de 3400 kg que requiere alimentación trifásica de 400 V. Solo para uso profesional. Taller mecánico con moldes altos Recomendado Su altura útil de 610 mm permite manipular moldes y componentes que la AP (275 mm) no puede acomodar. 150 toneladas, adecuada para embutición profunda y contracción vertical. Fabricante de componentes mecánicos industriales Recomendado Para ensamblajes y procesos verticales que requieren espacio libre en altura. La familia AT es la opción de tamaño adecuado cuando el molde o componente es alto. No apto para: procesos que requieren más de 150 toneladas (considere el pórtico DKS); piezas con un ancho efectivo superior a 1020 mm (considere el AT 1520-150); aplicaciones que no requieren una altura efectiva extendida (el AP 1020-150 con 275 mm es más económico); talleres sin una línea de alimentación industrial trifásica de 400 V.
Capacidad de prensado
Especificaciones Valor Fuerza máxima de prensado 150 toneladas Carrera del pistón 300 mm Ancho efectivo de trabajo 1020 mm Altura efectiva de trabajo 610 mm Mesa
Especificar Valor Mesa inferior 600 × 1020 mm Agujero pasante para la mesa Ø 100 mm Velocidad
Especificar Valor Avance 9 mm/seg Trabajo 5 mm/seg Retorno 10 mm/seg Motor y fuente de alimentación
Especificar Valor Potencia del motor 11 kW Alimentación 400 V – 50 Hz – trifásica Dimensiones e peso
Especificar Valor Dimensiones de la máquina (largo × ancho × alto) 2450 × 1400 × 2540 mm Peso neto aprox. 3400 kg Material del bastidor Hierro fundido macizo Conformidad
Especificaciones Valor Marcado CE Directiva Directiva de máquinas 2006/42/CE Equipamiento estándar
- Prensa hidráulica universal Bernardo AT 1020-150
- Mesa inferior con orificio pasante Ø 100 mm
- Sistema hidráulico integrado con bomba de alto rendimiento
- Dispositivos de seguridad universales
- Juego de herramientas y tirantes
Preguntas frecuentes
¿Cuál es la diferencia práctica entre la AT 1020-150 y la AP 1020-150?
La AT tiene una altura de trabajo de 610 mm frente a los 275 mm de la AP. Mismo tonelaje (150 t), mismo ancho (1020 mm) y mismo motor (11 kW). La AT es estructuralmente más alta y pesa 3400 kg frente a los 3200 kg de la AP.
La elección depende de la altura de las piezas y los moldes.
Para operaciones de mecanizado con moldes altos, contracción vertical de componentes y ensamblajes que requieren altura, la AT es indispensable. Para operaciones de mecanizado plano (moldeo bajo, doblado, prensado simple), la AP tiene el tamaño adecuado y es más económica. La diferencia de precio se debe a la mayor altura estructural de la AT.¿Puedo usar moldes estándar de varios tamaños?
Sí. Una mesa de 600 x 1020 mm, un orificio pasante de 100 mm de diámetro y una altura de trabajo de 610 mm permiten el uso de la gran mayoría de moldes industriales estándar.
La altura de trabajo de 610 mm es la principal ventaja: los moldes que requieren entre 300 y 600 mm de altura entre la mesa y el vástago no caben en la AP, pero sí en la AT.
Para moldes de más de 600 mm, considere prensas industriales específicas con mayor altura de trabajo o configuraciones de pórtico (DKS) con otras geometrías.La velocidad de avance de 9 mm/s es inferior a la de la AP 1020-150 (10 mm/s). ¿Por qué?
La diferencia se debe a la mayor carrera interna del cilindro en la estructura más alta. Con el mismo motor y caudal de la bomba, una estructura más alta requiere un poco más de tiempo para llenar el cilindro durante la carrera de aproximación.
La diferencia entre 9 y 10 mm/s es mínima (un 10 % más de tiempo). Para la producción en serie de alta velocidad, la diferencia es insignificante. Para el uso artesanal diario, la diferencia no se nota.
La ventaja de la mayor altura de trabajo compensa con creces esta menor velocidad.¿Cuánta energía consume en producción estándar?
El motor de 11 kW consume normalmente entre 11 y 12 kWh por hora efectiva durante su funcionamiento completo. Con un ciclo de trabajo estándar del 60-70 %, el consumo medio es de 7-8 kWh por hora.
Para talleres con costes de electricidad elevados, se recomienda planificar los ciclos para reducir los tiempos de inactividad del motor. Apagar la máquina entre ciclos con intervalos de tiempo reducidos disminuye el consumo medio.
¿Cuánto espacio de trabajo se requiere en el taller?
Las dimensiones de la máquina son 2450 × 1400 × 2540 mm.
Para la manipulación de piezas, se requiere un área de trabajo de al menos 4 x 3 m con una altura mínima de techo de 3 m. La altura de 2540 mm permite su instalación en talleres con techos estándar de 3 metros. Su peso de 3400 kg requiere un suelo industrial estándar. La mesa de 600 x 1020 mm permite manipular piezas de carpintería ligeras y medianas de tamaño estándar.
