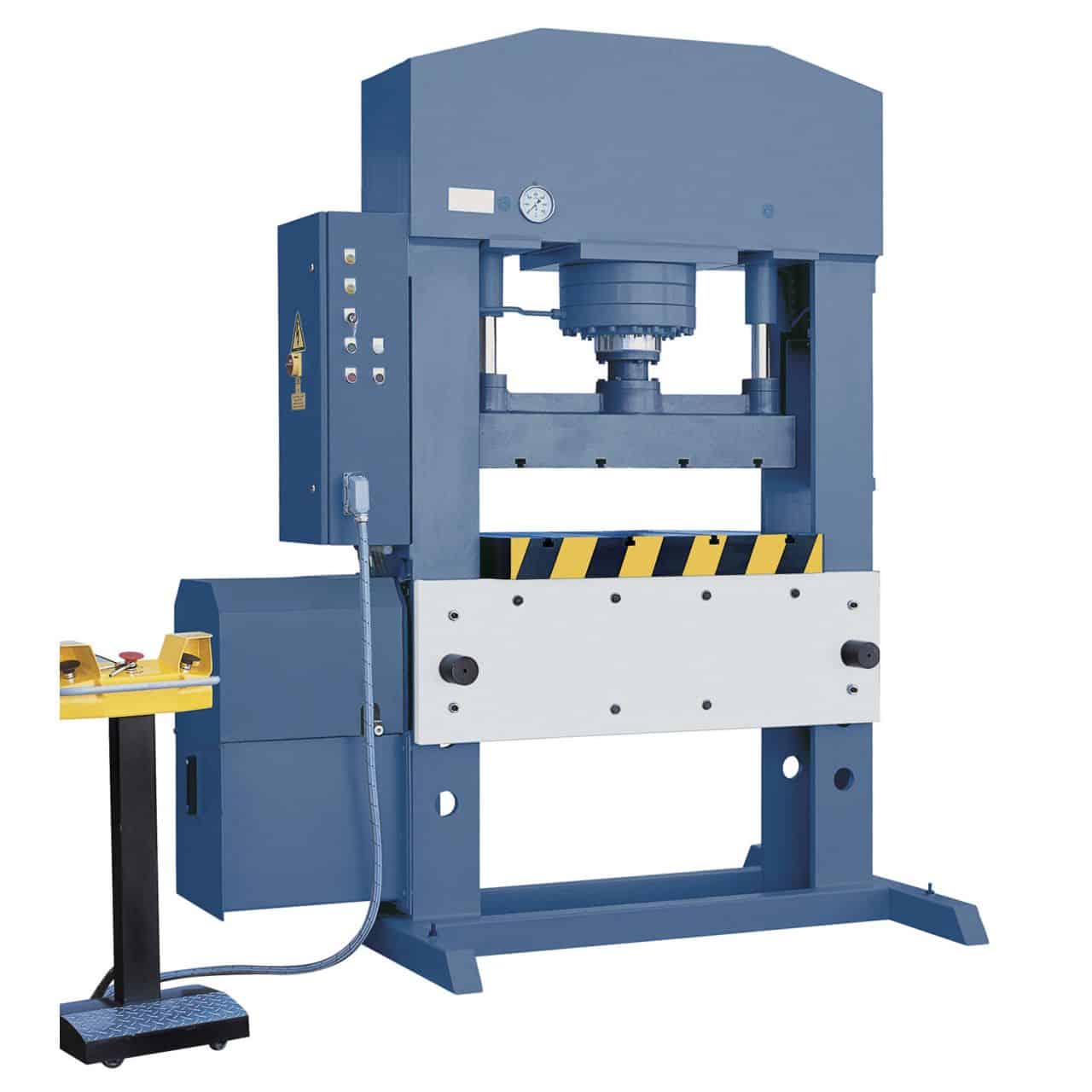

Prensa industrial hidráulica universal Bernardo AT 1020-100 – 100 toneladas, anchura 1.020 mm, altura útil 680 mm, motor 7,5 kW
Prensa industrial hidráulica universal Bernardo AT 1020-100 – 100 toneladas, anchura 1.020 mm, altura útil 680 mm, motor 7,5 kW está agotado y se enviará tan pronto como vuelva a estar disponible.
Entrega y envío
Entrega y envío
Añada información general sobre sus políticas de entrega y envío.
Prensa industrial hidráulica universal Bernardo AT 1020-100 – 100 t...
-
Descripción
-
Seguridad de los productos
-
Reseñas
Descripción
- Fuerza de prensado: 100 toneladas
- Ancho de trabajo efectivo: 1020 mm
- Altura de trabajo efectiva: 680 mm
- Mesa inferior: 500 × 1020 mm con orificio pasante de Ø 100 mm
- Carrera del pistón: 300 mm
- Motor: 7,5 kW – 400 V trifásico
-
Peso: aprox. 2800 kg
¿Quién usa la AT 1020-100 y para qué?
La Bernardo AT 1020-100 es la prensa universal de baja fuerza de la familia AT, diseñada para trabajos que requieren una altura de trabajo generosa (680 mm, la mayor de la familia), pero no fuerzas máximas. La altura de trabajo de 680 mm es la mayor entre las prensas universales Bernardo AP/AT: permite trabajar con moldes altos y componentes verticales que las prensas AP de 275 mm no pueden manejar, e incluso la AT 1520-150 de 610 mm no. Su capacidad de 100 toneladas está diseñada para moldes altos que requieren una presión distribuida, no concentrada. En talleres de clientes, Krollit es la opción preferida por talleres de mecanizado con moldes de embutición profunda, fabricantes de componentes verticales (cilindros, ejes altos) y laboratorios de prototipado que alternan entre diferentes moldes.
Su lugar en la gama Bernardo
La AT 1020-100 es el modelo de entrada de la familia AT de Bernardo. Por encima se encuentra la AT 1020-150 (mismo ancho, 150 t, altura 610 mm) para mayor resistencia pero menor altura, y la AT 1520-150 (1520 mm de ancho, 150 t, altura 610 mm) para piezas más anchas. Una característica distintiva de la AT 1020-100: tiene la mayor altura útil de la familia (680 mm frente a 610 mm para otros modelos AT). Esta elección de diseño tiene sentido: con un menor tonelaje, la estructura puede ser más alta sin comprometer la estabilidad. Para talleres que procesan moldes muy altos pero no requieren 150 toneladas, la AT 1020-100 es la opción más adecuada de la gama.
Para quienes deseen mayor potencia aceptando una reducción de altura de 70 mm, pueden optar por los modelos AT 1020-150 o AT 1520-150.Logística y soporte de Krollit
Bernardo realiza entregas en 5-9 días hábiles (7 días en el sur). Con una capacidad de carga de 2800 kg, se requiere una grúa o carretilla elevadora con la capacidad adecuada. Dimensiones: 2150 × 1400 × 2480 mm: verificar el acceso al taller. Herramientas, repuestos y accesorios originales Bernardo disponibles en stock con envío en 3-5 días hábiles. Atención al cliente disponible en Italia. ¿Para quién es la AT 1020-100?
Perfil Compatibilidad Motivo Aficionado entusiasta No especificado Máquina industrial de 2800 kg que requiere alimentación trifásica de 400 V. Solo para uso profesional. Taller con moldes altos y profundos Recomendado Con una altura útil de 680 mm, es la más grande de la familia AT. Permite el moldeo de componentes verticales altos que, de otro modo, requerirían prensas industriales especializadas. Fabricante de componentes verticales Recomendado Para cilindros, ejes altos y conjuntos verticales. 100 toneladas son suficientes para presiones distribuidas en moldes altos. No apto para: aplicaciones que requieran más de 100 toneladas (considere el AT 1020-150 de 150 t); mecanizado plano que no utilice la altura de 680 mm (el AP 1020 es más económico); piezas de más de 1020 mm de ancho (considere el AT 1520-150); talleres sin una línea de alimentación industrial trifásica de 400 V.
Capacidad de prensado
Especificaciones Valor Fuerza máxima de prensado 100 toneladas Carrera del pistón 300 mm Ancho efectivo de trabajo 1020 mm Altura efectiva de trabajo 680 mm Mesa
Especificar Valor Mesa inferior 500 × 1020 mm Agujero pasante para la mesa Ø 100 mm Velocidad
Especificar Valor Avance 8 mm/seg Trabajo 5 mm/seg Retorno 10 mm/seg Motor y fuente de alimentación
Especificar Valor Potencia del motor 7,5 kW Alimentación 400 V – 50 Hz – trifásica Dimensiones e peso
Especificar Valor Dimensiones de la máquina (largo × ancho × alto) 2150 × 1400 × 2480 mm Peso neto aprox. 2800 kg Material del bastidor Hierro fundido macizo Conformidad
Especificaciones Valor Marcado CE Directiva Directiva de máquinas 2006/42/CE Equipamiento estándar
- Prensa hidráulica universal Bernardo AT 1020-100
- Mesa inferior con orificio pasante Ø 100 mm
- Sistema hidráulico completo con bomba integrada
- Dispositivos de protección universales
- Juego básico de herramientas para montaje y mantenimiento
Preguntas frecuentes
¿Por qué la AT 1020-100 tiene una altura de trabajo de 680 mm, mientras que la AT 1020-150 solo tiene 610 mm?
Con un menor tonelaje (100 frente a 150 t), la estructura se puede diseñar más alta sin comprometer la estabilidad general. Se trata de una compensación deliberada: menos fuerza, pero más espacio vertical.
La reducción de 50 t permite una estructura menos pesada, pero más alta. Para los talleres que priorizan la altura del molde, esta es una elección estratégica. Los talleres que requieren la máxima fuerza con una altura intermedia eligen la AT 1020-150. Quienes deseen aprovechar al máximo ambas características deberían optar por prensas industriales específicas fuera de la gama universal AP/AT.
¿Cuál es la diferencia práctica con la AP 1020-100 (100 t, 1020 mm de ancho)?
La AP 1020-100 no está disponible en la gama estándar de Bernardo: para 100 t y 1020 mm de ancho, solo está disponible la versión AT con una altura de trabajo de 680 mm. Para 100 t en formato AP, se requiere la AP 1520-100 (1520 mm de ancho, 325 mm de alto).
La gama AP está optimizada para alturas bajas (275-325 mm), mientras que la gama AT lo está para alturas altas (610-680 mm). Bernardo no ofrece todas las combinaciones posibles: para cada configuración de ancho-tonelaje, selecciona la altura útil acorde con el uso típico.
¿Es suficiente el motor de 7,5 kW para uso continuo?
Sí. El motor está dimensionado para ciclos continuos con una velocidad de avance de 8 mm/s. Para la producción en serie a velocidades estándar, la AT 1020-100 funciona sin limitaciones térmicas.
El consumo de energía de 7,5 kW se puede gestionar con paneles de control industriales estándar sin necesidad de dimensionamiento especial.
Para talleres con potencia limitada, la AT 1020-100 es la opción más económica de la familia AT (la AT 1020-150 requiere 11 kW). ¿Puedo mecanizar componentes de más de 500 x 1020 mm? Solo si la pieza entra en la mesa con una orientación diferente o si el prensado se concentra en un área que se encuentra dentro de la mesa. Para piezas significativamente más grandes, considere la AT 1520-150 (mesa de 600 x 1520 mm). La mesa inferior de la AT 1020-100 mide 500 x 1020 mm: la pieza debe apoyarse sobre esta superficie para el prensado. Las piezas más grandes pueden sobresalir lateralmente si no requieren presión en esa área. Para la producción en serie de piezas de mayor tamaño, se recomienda actualizar a una prensa del tamaño adecuado. ¿Cuánto espacio de trabajo se necesita en el taller? Las dimensiones de la máquina son 2150 × 1400 × 2480 mm. Para la manipulación de piezas, se requiere un área de trabajo de al menos 3,5 × 3 m con una altura mínima de techo de 3 m. La altura de 2480 mm permite la instalación en talleres con un techo estándar de 3 metros. Su peso de 2800 kg es el más ligero de la familia AT, lo que facilita la instalación y la manipulación inicial.
